Interlogix TruVision TVD-2401 Manuel utilisateur

TruVision High

Definition TVI

Dome Installation Guide

TVD

-2401/TVD-4401

TVD-2403/TVD-4403

P/N 1072939-EN • REV A • ISS 11MAR15

2 Installation Guide

Content

Product overview 3

Camera description 5

Installation 8

Programming 11

Menu 13

Specifications 14

Legal and Regulatory information 15

Installation Guide 3

Product overview

This is the Pocket Guide for TruVision High

Definition TVI dome TVD-2401/TVD-4401 and TVD-

2403/TVD-4403. This guide describes a standard

installation.

Package contents:

Camera with power

and video output

cables

3 screws and 3

anchors for wall or

ceiling installation

Template

Installation Guide

4 Installation Guide

•WEEE and Battery

Disposal

CD

Installation Guide 5

Camera description

TVD-2401/TVD-4401

1. Base

2. IR LED

3. Lens

4. Dome liner

5. Housing

6. Power supply

7. TVI Video output

cable (grey)

6 Installation Guide

TVD-2403/TVD-4403

1. Base

2. IR LED

3. Lens

4. Dome liner

5. Housing

6. Power supply

7. TVI video output

cable (grey)

8. CVBS video output

cable (black)

Installation Guide 7

Note:

Please check the camera output settings

before setting up a system. The TVI video

output can be only connected to DVR with

TVI signal input. The CVBS output supports

the standard monitor, test monitor, encoder

and DVR.

For TVD-2403/TVD-4403, you can connect

the white and black line ends of the WDR

switch cable to enable the Wide Dynamic

Range function. The WDR function is

disabled by default. If WDR is enabled, the

CVBS output will be blocked out, and only

TVI output is available.

8 Installation Guide

Installation

To install the camera on a ceiling:

1. Using the template, place it level against the

mounting surface and mark the position of the

mounting holes.

2. Following all local codes, drill and prepare the

mounting holes.

3. Loosen the screws with wrech to remove the

housing.

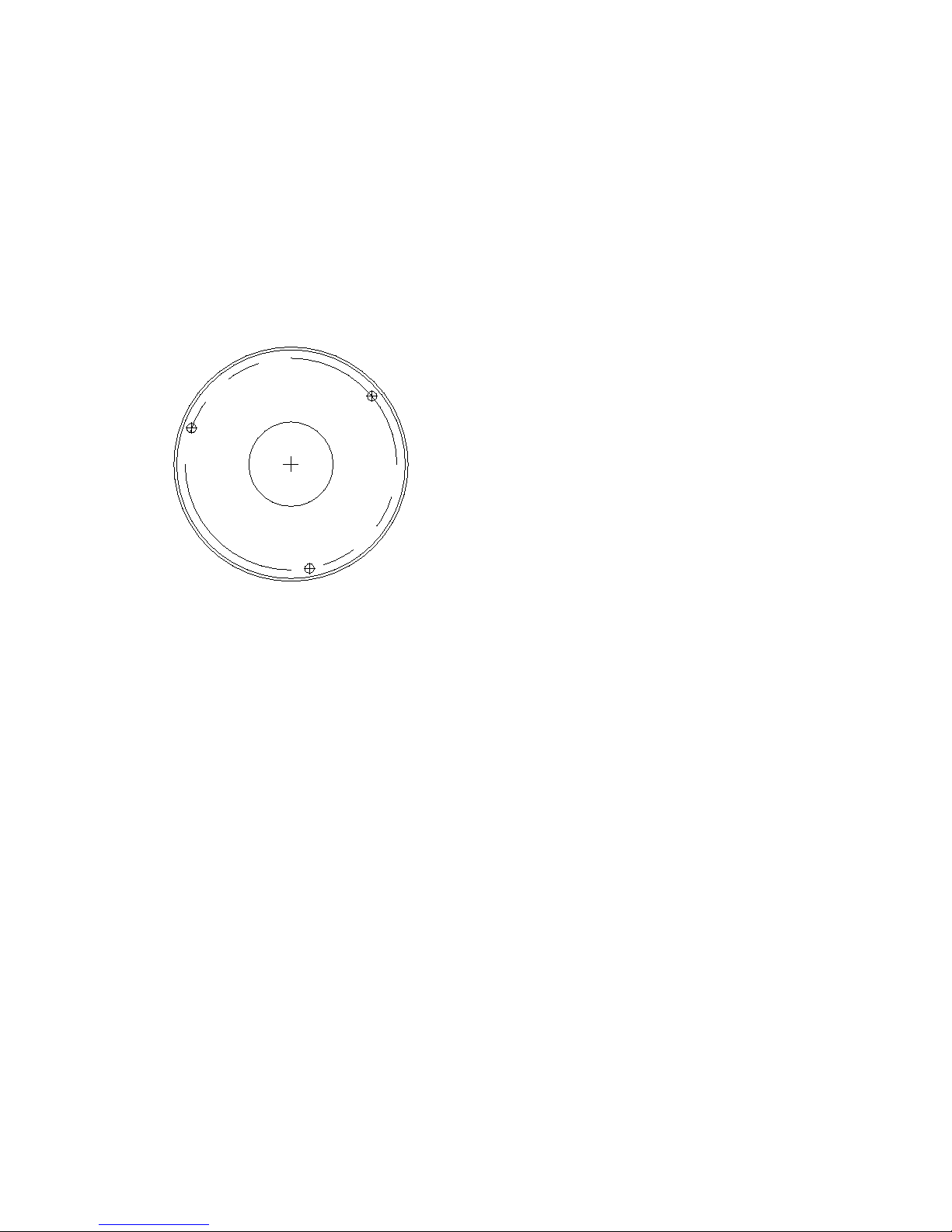

Drill Template

Hole A: for cables routed through the ceiling

screw hole 1: for Mounting Base

Installation Guide 9

4. Securely fasten the mounting base to the

mounting surface with the screws.

5. Using a 75 ohm coaxial video cable, connect

the camera TVI video output and a TVI DVR,

and connect a 12 VDC power supply to the

camera power cable.

10 Installation Guide

6. Adjust the surveillance angle according to the

figure below.

7. Re-attach the housing to the base.
