IFM Electronic Efector 200 Manuel utilisateur
Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Reflexlichtschranke
Retro-reflective sensor
système réflex
OC
R
Sachnr. 701361/ 01 05/ 1999
DEUTSCH
ENGLISHFRANÇAIS
Bestimmungsgemäße Verwendung
In Verbindung mit Tripelspiegel oder Reflexlichtfolie erfaßt die Reflex-
lichtschranke berührungslos transparente Gegenstände und Materiali-
en und meldet sie durch ein Schaltsignal.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
nach den Angaben auf dem Typenschild an.
Montage
Befestigen Sie den Tripelspiegel oder Reflexfolie hinter dem zu erfas-
senden Objekt. Richten Sie die Reflexlichtschranke darauf aus und
befestigen Sie sie mit Hilfe einer Montagehalterung.
Die Reichweite von 1,5 m (mit Reflektor 80 mm ∅) wird nur bei genau-
er Justage erreicht.
2
DEUTSCH
Einstellen des Arbeitsbereichs
• Manuell über Mode Schalter
Um einen anderen Mode auszuwählen folgen Sie wieder Punkt 1 bis Punkt 5.
• Extern über Steuerleitung ET
3
Schalten Sie den Mode Schalter auf
Teach, nach 2 s blinkt die Funktionsan-
zeige und der Sensor ist bereit zum
Einstellen des Arbeitsmodes
2Stellen Sie sicher, daß sich kein Objekt im Strahlengang befindet
4
Wählen Sie einen der nachfolgenden
Modi durch entsprechende Anwahl mit
dem Mode Schalter aus:
Mode I
(z.B.PET-Flaschen, transparente Folien)
Mode II
(z.B. Glasflaschen)
Mode III
(z.B. Buntglas Flaschen)
5
Ca. 2 s nachdem der Mode Schalter auf dem ausgewählten Modus ein-
gestellt wurde, leuchtet die Funktionsanzeige stetig. Damit ist der Ein-
stellvorgang beendet.
Der einmal eingestellte Mode bleibt auch nach Abschalten der Versor-
gungsspannung erhalten (nicht flüchtiger Speicher).
3
1Lassen Sie den Anschluß ET unbeschaltet (oder 0 V).
T
e
a
c
h
E
x
t
T
e
a
c
h
E
x
t
T
e
a
c
h
E
x
t
T
e
a
c
h
E
x
t
Schalten Sie den Mode Schalter auf
EXT, nach 2 s blinkt die Funktionsan-
zeige und der Sensor ist bereit zum
Einstellen des Arbeitsmodes
2
1Stellen Sie sicher, daß sich kein Objekt im Strahlengang befindet
T
e
a
c
h
E
x
t
Um einen anderen Mode auszuwählen folgen Sie wieder Punkt 1 bis Punkt 4.
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert.
Die Funktions-LED leuchtet bei Lichtempfang (= kein Gerät zwischen
Gerät und Reflektor)
• Ausführung PNP
Ausgang: hellschaltend, bei Lichtunterbrechung Ausgang LOW.
FC: Funktionskontrollausgang [sichere Detektion: ca. 0 V; inkorrektes
Teach-In oder starke Verschmutzung: UB- (<2,9 V)].
• Ausführung NPN
Ausgang: hellschaltend, bei Lichtunterbrechung Ausgang HIGH.
FC: Funktionskontrollausgang (sichere Detektion: ca. UB; inkorrektes
Teach-In oder starke Verschmutzung: ca. <1,8 V)
Wartung
Halten Sie die Linsen des Geräts von Verschmutzung frei.
Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die
die Kunststofflinsen beschädigen könnten.
4
4
Wählen Sie einen der nachfolgenden Modi durch entsprechendes anle-
gen eines HIGH Pegel (+10 V ... UB) an den Anschluß ET:
Mode I (z.B. PET-Flaschen, transparente Folien)
Dauer des HIGH Signal an der Steuerleitung zwischen 30-100 ms.
Empfohlene Signaldauer: 50 ms.
Mode II (z.B. Glasflaschen)
Dauer des HIGH Signal an der Steuerleitung zwischen 100-200 ms.
Empfohlene Signaldauer: 150 ms.
Mode III (z.B. Buntglas Flaschen)
Dauer des HIGH Signal an der Steuerleitung > 200 ms.
Empfohlene Signaldauer: 250 ms.
Ca. 2 s nachdem der HIGH Pegel angelegt wurde, leuchtet die Funk-
tionsanzeige stetig. Damit ist der Einstellvorgang beendet.
Der einmal eingestellte Mode bleibt auch nach Abschalten der Versor-
gungsspannung erhalten (nicht flüchtiger Speicher).
3
ENGLISH
5
Functions and features
In conjunction with a prismatic reflector or reflective tape the retro-
reflective sensor detects transparent objects and materials without
contact and indicates their presence by a switched signal.
Electrical connection
Isolate power, then connect the units according to the type label.

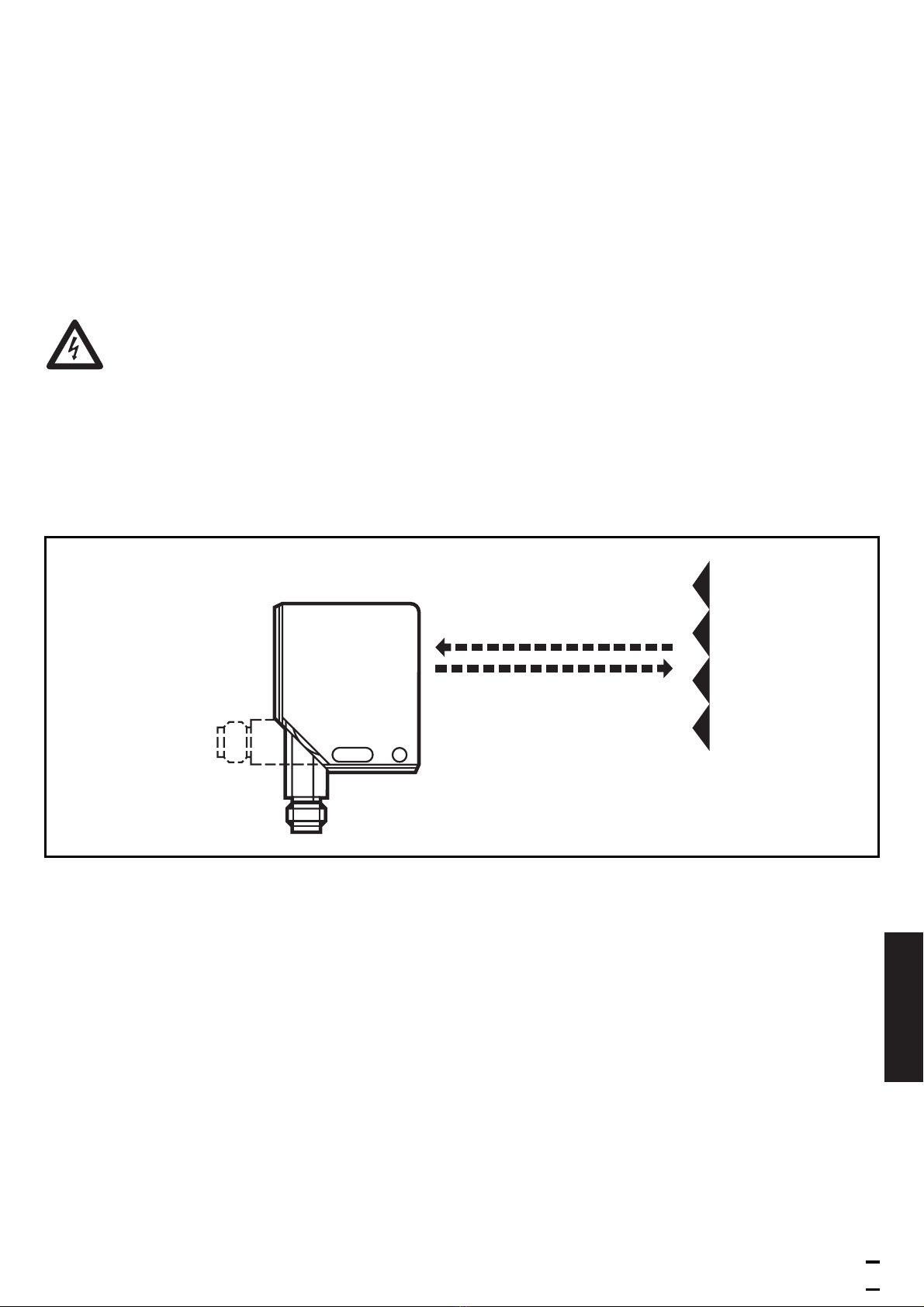

Installation
Fix prismatic reflector/reflective tape behind the object to be detected.
Align the photocell and fasten it to a mounting bracket.
The range of 1.5 m (with reflector 80 mm Ø) is only possible with pre-
cise alignment.
Setting the operating range
• manually via the Mode switch
To select another mode follow points 1 to 5 once again.
• externally via ET control wire
6
3
Set the Mode switch to Teach, after 2 s
the function display flashes and the
operating mode of the sensor can be
set.
2Ensure that no object is in the light beam.
4
Select one of the following modes by
setting the Mode switch as follows:
Mode I
(e.g. PET bottles, transparent films)
Mode II
(e.g. clear glass bottles)
Mode III
(e.g. coloured glass bottles)
5
Approx. 2 s after selecting the Mode, the function display will be con-
stantly lit. Setting has been completed.
The mode remains set even if supply voltage is switched off (non-volatile
memory).
1Do not connect the ET (or 0 V) connection.
T
e
a
c
h
E
x
t
T
e
a
c
h
E
x
t
T
e
a
c
h
E
x
t
T
e
a
c
h
E
x
t
Set the Mode switch to EXT, after 2 s
the function display flashes and the
operating mode of the sensor can be
set.
2
1Ensure that no object is in the light beam.
T
e
a
c
h
E
x
t
ENGLISH
To select another mode follow points 1 to 4 once again.
Operation
Check the safe functioning of the unit.
The function LED is lit when light is received (= no object between unit
and reflector)
• PNP version
Output: light-on mode, when the light beam is interrupted the output
is LOW.
FC: function-check output [safe detection: approx. 0 V; incorrect
Teach-In or severe soiling: UB- (<2.9 V)].
• NPN version
Output: light-on mode, when the light beam is interrupted the output
is HIGH.
FC: function-check output (safe detection: approx. UB; incorrect Teach-
In or severe soiling: approx. <1.8 V)
Maintenance
Keep the lens of the sensor free from soiling. For cleaning do not use
any solvents or cleaning agents which could damage the plastic lenses.
7
4
Select one of the following modes by applying a High signal (+10 V...Ub)
to the ET connection:
Mode I (e.g. PET bottles, transparent films)
Duration of the High signal to the control wire between 30-100 ms.
Recommended signal duration: 50 ms
Mode II (e.g. clear glass bottles)
Duration of the High signal to the control wire between 100-200 ms.
Recommended signal duration: 150 ms
Mode III (e.g. coloured glass bottles)
Duration of the High signal to the control wire > 200 ms
Recommended signal duration: 250 ms
Approx. 2 s after applying the HIGH signal, the function display will be
constantly lit. Setting has been completed.
The mode remains set even if supply voltage is switched off (non-volatile
memory).
3
8
Fonctionnement et caractéristiques
En liaison avec un réflecteur "nid d'abeille" ou une bande adhésive
réflex ce système réflex détecte des objets et matières transparents
sans contact et indique leur présence par un signal de commutation.
Raccordement électrique
Mettre l'installation hors tension avant le raccordement de la cel-
lule selon l'étiquette.
Montage
Fixer le réflecteur ou la bande adhésive réflex derrière l'objet à détec-
ter. Orienter la cellule réflex et la fixer avec une équerre de fixation.
Portée de 1,5 m (avec réflecteur 80 mm Ø) seulement avec orientation
précise.
FRANÇAIS
9
Réglage de la plage de fonctionnement
• manuellement via le commutateur Mode
Pour sélectionner un autre mode répéter les points 1 à 5.
• réglage externe via câble de contrôle ET
3
Mettre le commutateur Mode sur
Teach, après 2 s l'afficheur fonction cli-
gnote et le capteur est prêt pour le
réglage du mode de fonctionnement.
2S'assurer qu'aucun objet ne se trouve dans le faisceau.
4
Sélectionner un des modes suivants en
réglant le commutateur Mode comme suit:
Mode I
(par. ex. bouteilles PET, feuilles transpa-
rentes)
Mode II
(par ex. bouteilles en verre clair)
Mode III
(par. ex. bouteilles en verre teinté)
5
Env. 2 s après avoir mis le commutateur Mode sur le mode sélectionné,
l'afficheur fonction est allumé en permanence. Le réglage est terminé.
Le réglage effectué est conservé même si la cellule est mise hors tension
(mémoire rémanente).
1Ne pas raccorder le fil ET borne 5 (ou 0 V).
T
e
a
c
h
E
x
t
T
e
a
c
h
E
x
t
T
e
a
c
h
E
x
t
T
e
a
c
h
E
x
t
Mettre le commutateur Mode sur EXT,
après 2 s l'afficheur fonction clignote
et le capteur est prêt pour le réglage
du mode de fonctionnement.
2
1S'assurer qu'aucun objet ne se trouve dans le faisceau.
T
e
a
c
h
E
x
t
Pour sélectionner un autre mode répéter les points 1 à 4.
Fonctionnement
Vérifier le bon fonctionnement de la cellule.
La LED fonction est allumée en cas de réception de lumière (= aucun
objet entre la cellule et le réflecteur).
• Version PNP
Sortie: mode éclairement, sortie BAS si le faisceau est interrompu.
FC: sortie diagnostique (détection sûre: env. 0 V; Teach-In incorrect ou
encrassement fort: UB- (<2,9 V)).
• Version NPN
Sortie: mode éclairement, sortie HAUT si le faisceau est interrompu.
FC: sortie diagnostique (détection sûre: env. UB; Teach-In incorrect ou
encrassement fort: env. <1,8 V).
Entretien
Les lentilles de la cellule doivent être dégagées de tout encrassement.
Pour le nettoyage ne pas utiliser de solvants ou de produits qui pour-
raient abîmer les lentilles en plastique.
4
Sélectionner un des modes suivants en appliquant un signal haut (+10 V
... UB) au fil ET (borne 5):
Mode I (par. ex. bouteilles PET, feuilles transparentes)
Durée du signal haut au fil ET (borne 5) entre 30-100 ms
Durée du signal recommandée: 50 ms
Mode II (par ex. bouteilles en verre clair)
Durée du signal haut au fil ET (borne 5) entre 100-200 ms
Durée du signal recommandée: 150 ms
Mode III (par. ex. bouteilles en verre teinté)
Durée du signal haut au fil ET (borne 5) > 200 ms
Durée du signal recommandée: 250 ms
Env. 2 s après avoir appliqué le signal haut, l'afficheur fonction est
allumé en permanence. Le réglage est terminé.
Le réglage effectué est conservé même si la cellule est mise hors tension
(mémoire rémanente).
3
10
Autres manuels pour Efector 200
7
Table des matières
Langues :
Autres manuels IFM Electronic Accessoires
IFM Electronic
IFM Electronic efector300 SM8000 Manuel utilisateur
IFM Electronic
IFM Electronic Efector 300 SM7050 Manuel utilisateur
IFM Electronic
IFM Electronic PA32xx Series Manuel utilisateur
IFM Electronic
IFM Electronic Efector 200 Manuel utilisateur
IFM Electronic
IFM Electronic efector 200 O5D15 Series Manuel utilisateur
IFM Electronic
IFM Electronic efector 200 OIH5 Series Manuel utilisateur
IFM Electronic
IFM Electronic efector 160 LK81 Series Manuel utilisateur
IFM Electronic
IFM Electronic Efector 100 series Manuel utilisateur
IFM Electronic
IFM Electronic Efector 300 SA1004 Manuel utilisateur
IFM Electronic
IFM Electronic efector500 PC3 Series Manuel utilisateur
IFM Electronic
IFM Electronic PN5 series Manuel utilisateur
IFM Electronic
IFM Electronic Efector 200 O5H Manuel utilisateur
IFM Electronic
IFM Electronic efector200 OT Manuel utilisateur
IFM Electronic
IFM Electronic efector100 GG507S Manuel utilisateur
IFM Electronic
IFM Electronic Efector 250 Series Guide de référence
IFM Electronic
IFM Electronic efector 160 Manuel utilisateur
IFM Electronic
IFM Electronic Ecomat 100 CR2102 Guide d'application
IFM Electronic
IFM Electronic efector500 PQ08 Series Manuel utilisateur
IFM Electronic
IFM Electronic TUV NORD Efector 110 GM701S Manuel utilisateur
IFM Electronic
IFM Electronic ID000A Manuel utilisateur
Manuels Accessoires populaires d'autres marques
Panasonic
Panasonic HG-T Series Manuel utilisateur
DigiDesign
DigiDesign 888/24 I/O Manuel utilisateur
PROZIS
PROZIS QUAY Manuel utilisateur
patagonia
patagonia PSI Vest Manuel utilisateur
SFC Energy
SFC Energy EFOY GO! Manuel utilisateur
Axminster
Axminster Tooling Stylus Tip Ballpoint Pen Kit Manuel utilisateur
