IFM Electronic Efector 300 SU8000 Manuel utilisateur

Bedienungsanleitung

Operating instructions

Notice pour utilisateurs

Ultraschall-

Durchflußsensor

Ultrasonics

flow rate sensor

Capteur de débit

à ultrasons

SU8000

SP1

SP2

103

°C

m3/h

l/min

Mode

/Enter

Set

DEUTSCHENGLISHFRANÇAIS

Sachnr. 701789/01 11/03

DEUTSCH

Inhalt

Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . Seite 5

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . Seite 6

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . Seite 9

Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10

Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Technik-Information / Funktionsweise / Parameter

Einstellbare Parameter . . . . . . . . . . . . . . . . . . . . Seite 13

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . Seite 22

Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 4

ENGLISH

Contents

Controls and indicating elements . . . . . . . . . . . . . page 24

Function and features . . . . . . . . . . . . . . . . . . . . . page 25

Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 27

Electrical connection . . . . . . . . . . . . . . . . . . . . . . page 28

Programming . . . . . . . . . . . . . . . . . . . . . . . . . . . page 29

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 30

Operating modes . . . . . . . . . . . . . . . . . . . . . . . . page 30

Technical information / Operation / Parameters

Adjustable parameters . . . . . . . . . . . . . . . . . . . page 32

Technical data . . . . . . . . . . . . . . . . . . . . . . . . . page 41

Scale drawing . . . . . . . . . . . . . . . . . . . . . . . . . . .page 4

FRANÇAIS

Contenu

Eléments de service et d’indication . . . . . . . . . . . . page 42

Fonctionnement et caractéristiques . . . . . . . . . . . . page 43

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 45

Raccordement électrique . . . . . . . . . . . . . . . . . . . page 46

Programmation . . . . . . . . . . . . . . . . . . . . . . . . . . page 47

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . page 48

Modes de fonctionnement . . . . . . . . . . . . . . . . . . page 48

Informations techniques / Fonctions / Paramètres

Paramètres réglables . . . . . . . . . . . . . . . . . . . . . page 50

Données techniques . . . . . . . . . . . . . . . . . . . . . page 59

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 4

M M

l/min

m3/h

(m3)*

l/min

RUN

°C

15s 15s 15s 15s

SU8000 Sachnr. 701789/01 3

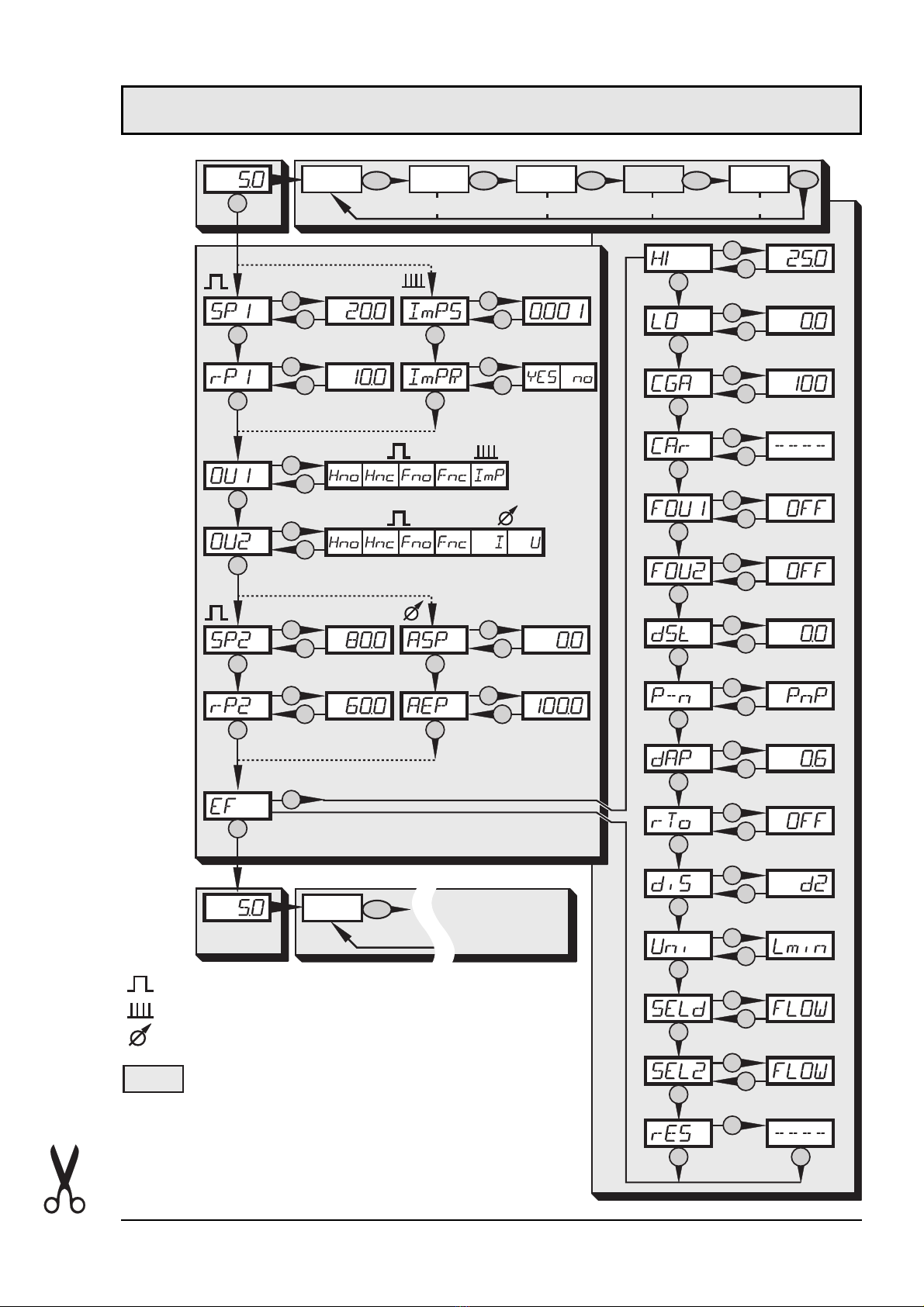

Menü-Übersicht / Menu structure / Structure du menu

(m3)*

= Zählerstand in m3vor dem letzten Reset

= meter reading in m³ before the last reset

= valeur en mémoire dans le compteur en

m³ avant le dernier reset

-OUx = Hno, Hnc, Fno, Fnc

-OU1 =ImP

-OU2 =I, U

Mode

/Enter

Set

100

Flow direction

80,5

70,5

130

1 Display

Display

Affichage

2 Steckverbindung (elektrischer Anschluß)

Connector (electrical connection)

Connecteur (raccordement électrique)

3 Markierung Durchflußrichtung

Marking direction of flow

Marquage sens du débit

Maßzeichnung / Scale drawing / Dimensions

DEUTSCH

Mode

/Enter

Set

SP1

SP2

103

°C

m3/h

l/min

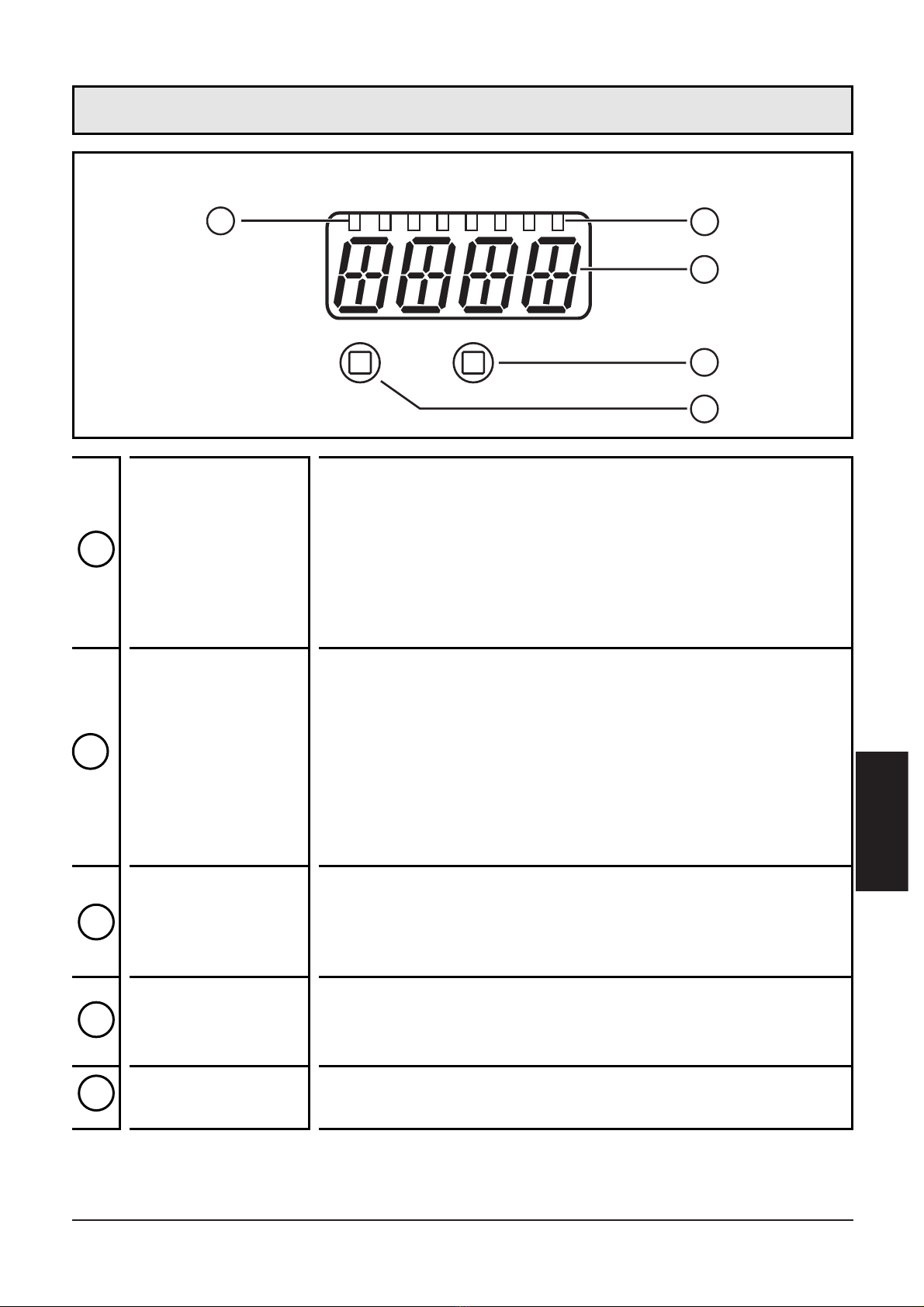

Bedien- und Anzeigeelemente

4 x LED gelb

Anzeigefunktionen

- 103: der angezeigte Zählerwert mußmit

Faktor 1000 multipliziert werden.

- Unbeschriftete LED: Leuchtet, wenn beim Parameter

CGA (kundenseitige Kalibrierung) der Grundwert

(= 100%) verändert wurde.

- SP1 /SP2: Anzeige des Schaltzustands; LED leuchtet,

wenn der jeweilige Ausgang durchgeschaltet ist.

4 x LED grün

Leuchtende LED = eingestellte Anzeigeeinheit:

- LED 1 (l/min) / LED 2 (m3/h): Durchflußmenge

in l/min oder m3/h.

- LED 3 (m3): Durchflußmengen-Zähler in m3.

LED 3 blinkend: Gespeicherter Zählerwert

(= Zählerwert vor letztem Reset).

- LED 4 (°C): Aktuelle Medientemperatur in °C.

4-stellige

alphanumerische

- Anzeige der aktuellen Durchflußmenge,

- Anzeige des Zählerstands,

- Anzeige der aktuellen Medientemperatur,

- Anzeige der Parameter und Parameterwerte.

Programmiertaste

Mode / Enter

Anwahl der Parameter und Bestätigen der

Parameterwerte.

Programmiertaste

Set

- Einstellen der Parameterwerte (kontinuierlich durch

Dauerdruck; schrittweise durch Einzeldruck);

- Wechsel der Anzeigeeinheit im Run-Modus.

Das Gerät erfaßt Durchflußmenge und Temperatur von Wasser,

•zeigt die aktuellen Prozeßwerte durch ein Display an

•und erzeugt 2 Ausgangssignale entsprechend der eingestellten

Ausgangskonfiguration.

Bestimmungsgemäße Verwendung

Anzeige •Aktuelle Durchflußmenge in l/min oder m3/h (4-stellige

Anzeige).

•Stand des Mengenzählers in m3(4-stellige Anzeige zwi-

schen 0,001m3und 100*103m3; bei Werten > 9999m3

wird 1/1000 des Werts angezeigt und die LED 103signali-

siert, daßer mit Faktor 1000 multipliziert werden muß).

•Stand des Mengenzählers vor letztem Reset in m3. Während

der Anzeige dieses Werts blinkt LED 3.

•Aktuelle Medientemperatur in °C.

Die Anzeigeeinheit wird durch Programmierung festgelegt (→

Seite 17). Sie kann im Run-Modus vorübergehend gewechselt

werden (kurz die Taste "Set" drücken; die zugehörige LED

leuchtet jeweils auf bzw. blinkt).

Auswertung •Aktueller Durchfluß.

•Mengenzähler / Mengenzähler mit Vorwahl und Reset.

•Aktuelle Temperatur.

Signal-

ausgabe

Ausgang 1 (3 Wahlmöglichkeiten)

•Schaltsignal: Grenzwert für Durchflußmenge;

Hysterese- oder Fensterfunktion; Schließer oder Öffner.

•Impulsfolge für Mengenzähler: Ausgang 1 gibt jedesmal

einen Zählimpuls, wenn eine eingestellte Durchflußmenge

erreicht ist (→Seite 13, Parameter ImPS und ImPR).

•Schaltsignal für Vorwahlzähler (für zeitabhängige oder

zeitunabhängige Mengenüberwachung; →Seite 21).

Ausgang 2 (4 Wahlmöglichkeiten)

•Schaltsignal: Grenzwert für Durchflußmenge;

Hysterese- oder Fensterfunktion; Schließer oder Öffner.

•Schaltsignal: Grenzwert für Temperatur;

Hysterese- oder Fensterfunktion; Schließer oder Öffner.

•Analogsignal (4 ... 20mA oder 0 ... 10V) für

Durchflußmenge.

•Analogsignal (4 ... 20mA oder 0 ... 10V) für Temperatur.

Max. zulässige Durchflußmenge:

110l/m (6,6m³/h).

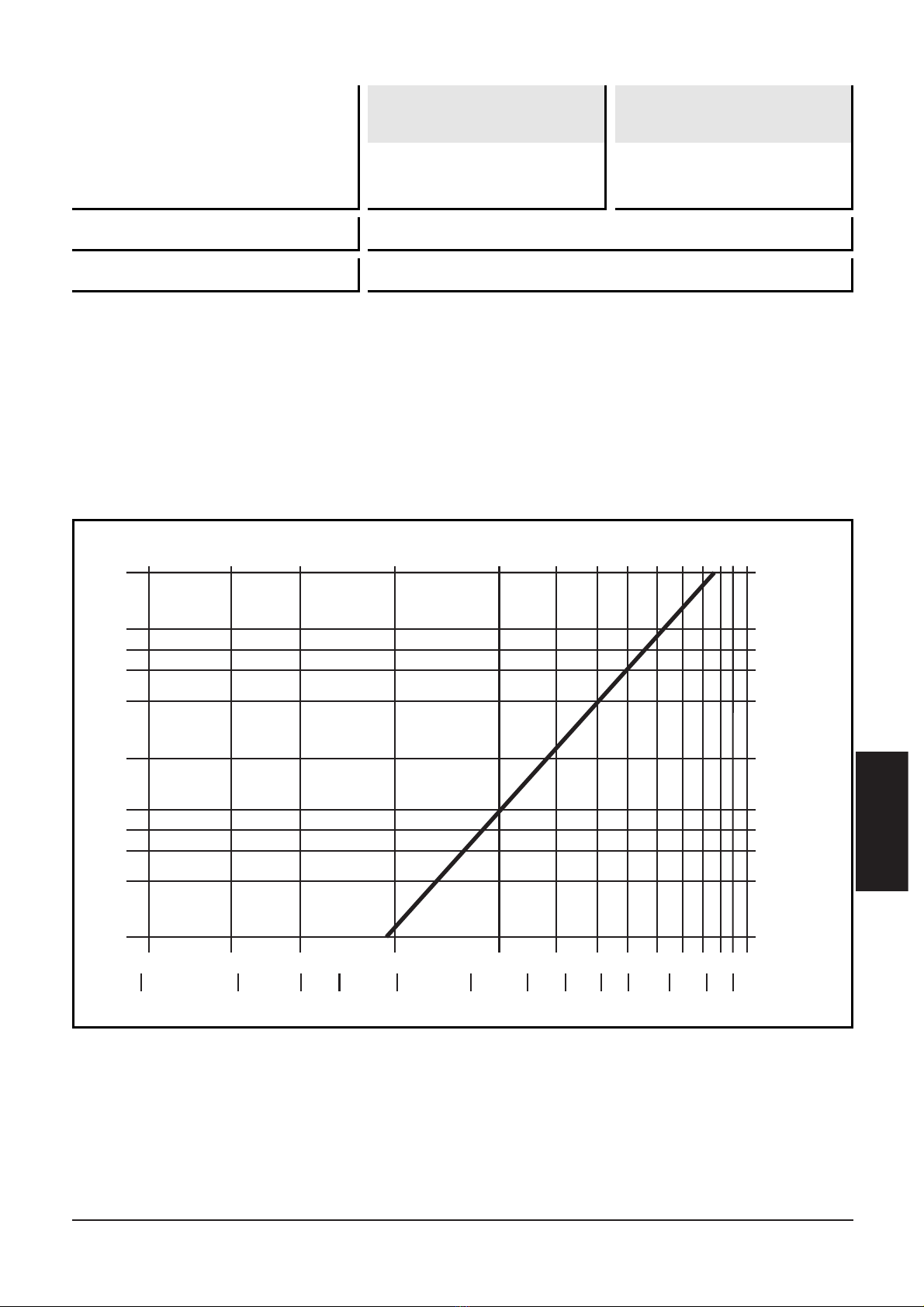

Druckverlust (dP)

in Abhängigkeit von der Durchflußmenge (Q).

DEUTSCH

dP [bar]

Q [l/min]

1,5 3 5 10 30 40 50 60 80 100

0,01

0,02

0,03

0,04

0,05

0,1

0,2

0,4

0,5

1,0

0,3

Q [m3/h]

0,1 0,2 0,3 0,4 1,0 1,5 2,0 2,5 3 4 5 60,6

Durchflußmenge in l/min 0 ... 1200 ... 100

Anzeigebereich

Meß- /

Arbeitsbereich

0,0 ... 7,20,0 ... 6,0

Durchflußmenge in m3/h

0,001 ... 100 ×103

Mengenzähler in m3

+5 ... +80Temperatur in °C

• Schrauben Sie die Adapter (B)

in die Rohrleitung (A) ein.

Adapter sind gesondert als

Zubehör zu bestellen.

Bestell-Nr.

E40152 (für Rohrleitung R½) /

E40153 (für Rohrleitung R¾).

Verwenden Sie zur

Abdichtung ausschließlich die

mitgelieferten Centellen-

dichtungen.

• Bauen Sie das Gerät entspre-

chend der Durchflußrichtung

ein (Pfeil).

• Verschrauben Sie die Adapter

(B) handfest mit den

Anschlüssen (C). Ziehen Sie

dann die beiden Adapter

gegenläufig an (Anzugs-

drehmoment: 30Nm).

Empfehlung:

Ventile, Reduzierungen u. ä. mög-

lichst hinter dem Sensor einbauen.

Während des Betriebs können

Luftblasen im System die Messung

beeinträchtigen. Bei bestimmten

Einbaulagen (a: Gerät senkrecht +

Durchflußrichtung waagrecht;

b: Durchflußrichtung von oben nach

unten) können nach der Montage

Luftblasen im System die Messung

beinträchtigen. Spülen Sie das

System nach der Montage oder Entlüftung kurz durch (Spülmenge > 3l/min.).

Montage

Flow direction

Einbaulänge mit Rohradapter

E40152 / E40153: 205 / 215 mm.

Mode

/Enter

Set

SP1

SP2

103

°C

m3/h

l/min

Flow direction

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur

Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Um die "limited Voltage" Anforderungen gemäß UL 508 zu

erfüllen, mußdas Gerät aus einer galvanisch getrennten Quelle

versorgt und durch eine Überstromeinrichtung abgesichert werden.

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät

folgendermaßen an:

DEUTSCH

Elektrischer Anschluß

L+

2: OUT2

4: OUT1

OUT1: Schaltsignal oder Impulsfolge

OUT2: Schaltsignal oder Analogwert

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)

2 x p-schaltend

L+

2: OUT2

4: OUT1

2 x n-schaltend

L+

2: OUT2

4: OUT1

1 x p-schaltend / 1 x analog

L+

2: OUT2

4: OUT1

1 x n-schaltend / 1 x analog

Das Gerät läßt sich elektronisch verriegeln, so daßunbeabsichtigte

Fehleingaben verhindert werden: Drücken Sie im Run-Modus die bei-

den Programmiertasten, bis angezeigt wird. Zum Entriegeln

drücken Sie die Tasten, bis angezeigt wird.

Auslieferungszustand: Nicht verriegelt.

Bei verriegeltem Gerät erscheint kurzzeitig in der Anzeige, wenn

versucht wird, Parameterwerte zu ändern.

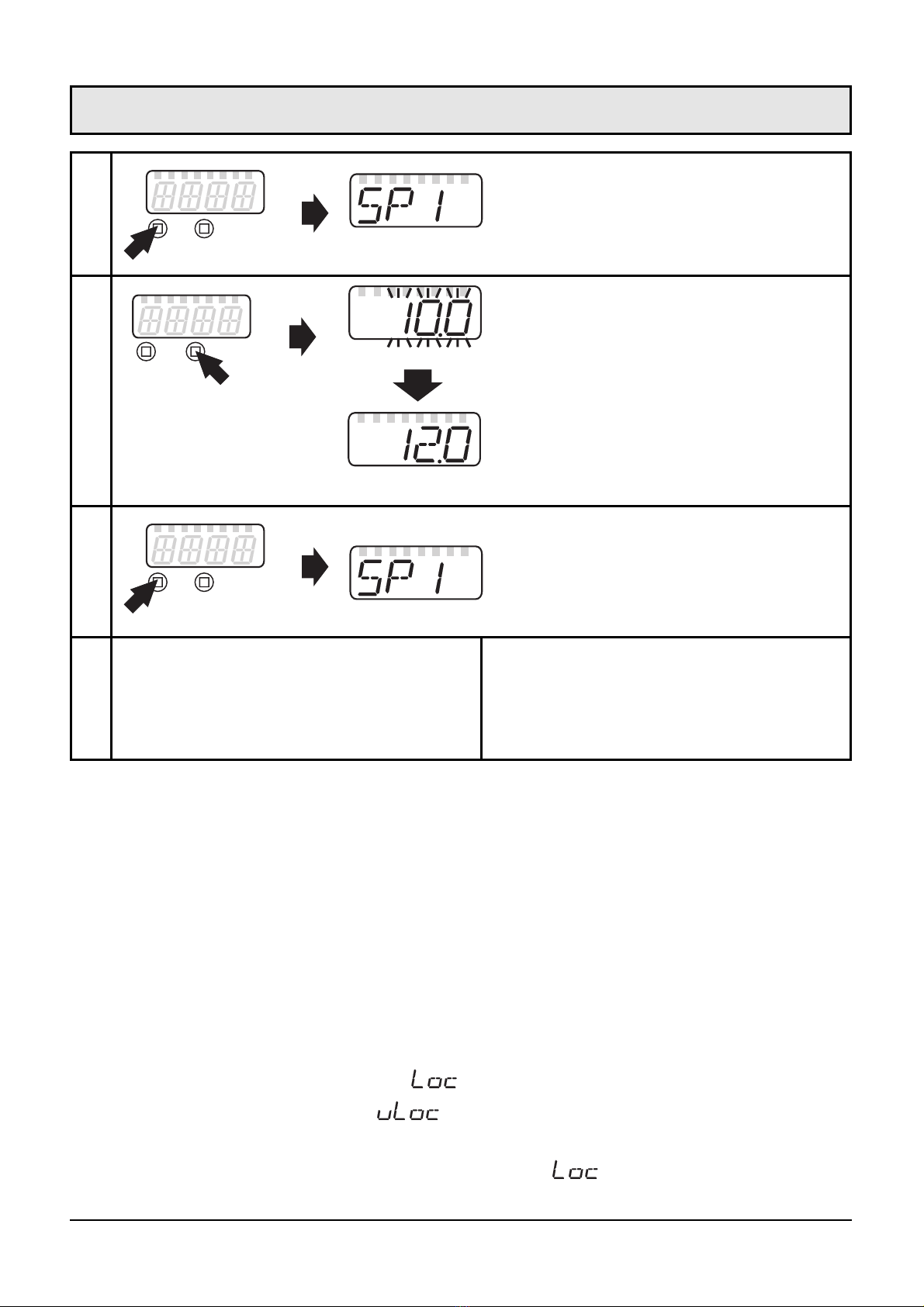

Programmieren

Mode

/Enter

Set

Mode

/Enter

Set

Mode

/Enter

Set

Drücken Sie die Taste Mode/Enter,

bis der gewünschte Parameter

im Display erscheint.

Drücken Sie die Taste Set und

halten Sie sie gedrückt.

Der aktuelle Parameterwert wird

5s lang blinkend angezeigt,

danach wird er erhöht*

(schrittweise durch Einzeldruck

oder kontinuierlich durch

Festhalten der Taste).

Drücken Sie kurz die Taste

Mode/Enter (= Bestätigung).

Der Parameter wird erneut ange-

zeigt; der neue Parameterwert

ist wirksam.

4Weitere Parameter verändern:

Beginnen Sie wieder mit Schritt 1.

Programmierung beenden:

Warten Sie 15s oder drücken Sie

die Mode/Enter-Taste, bis wieder

der aktuelle Meßwert erscheint.

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert

laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.

Stellen Sie die Anzeigeeinheit (Uni) ein, bevor Sie die Werte für die Parameter

SPx, rPx, ASP und AEP festlegen. Dadurch vermeiden Sie Rundungsfehler bei

der internen Umrechnung auf andere Einheiten und erhalten exakt die

gewünschten Werte. Auslieferungszustand : Uni = Lmin.

Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, geht das

Gerät mit unveränderten Werten in den Run-Modus zurück.

Table des matières

Langues :

Autres manuels IFM Electronic Accessoires

IFM Electronic

IFM Electronic efector160 LI214 Series Manuel utilisateur

IFM Electronic

IFM Electronic EFECTOR 600 TW2000 Manuel utilisateur

IFM Electronic

IFM Electronic efector 500 PM2055 Manuel utilisateur

IFM Electronic

IFM Electronic efector 200 OW Series Manuel utilisateur

IFM Electronic

IFM Electronic LR8009 Manuel utilisateur

IFM Electronic

IFM Electronic efector 250 O2D2 Series Manuel du propriétaire

IFM Electronic

IFM Electronic efector200 OJ51 Series Manuel utilisateur

IFM Electronic

IFM Electronic efector150 Manuel utilisateur

IFM Electronic

IFM Electronic LR2059 Manuel utilisateur

IFM Electronic

IFM Electronic efector200 OGP3 Series Manuel utilisateur

IFM Electronic

IFM Electronic Efector200 OGS50 Series Manuel utilisateur

IFM Electronic

IFM Electronic efector200 OGP50 Series Manuel utilisateur

IFM Electronic

IFM Electronic PB7 Manuel utilisateur

IFM Electronic

IFM Electronic O1D100 Manuel utilisateur

IFM Electronic

IFM Electronic efector 200 OGT Series Manuel utilisateur

IFM Electronic

IFM Electronic Efector 200 Manuel utilisateur

IFM Electronic

IFM Electronic O1D106 Manuel utilisateur

IFM Electronic

IFM Electronic efector160 LI51 Manuel utilisateur

IFM Electronic

IFM Electronic Efector 500 PP70 Series Manuel utilisateur

IFM Electronic

IFM Electronic Efector 200 OL Series Manuel utilisateur

IFM Electronic

IFM Electronic LR3000 Manuel utilisateur

IFM Electronic

IFM Electronic TS502A Manuel utilisateur

IFM Electronic

IFM Electronic efector 250 Manuel utilisateur

IFM Electronic

IFM Electronic efector300 SU9004 Manuel utilisateur

Manuels Accessoires populaires d'autres marques

Hillco

Hillco 2810 Manuel utilisateur

Siemens

Siemens QSA2700D Manuel de l'opérateur

Contours

Contours ZY024 Manuel utilisateur

Saivod

Saivod VS621 Manuel utilisateur

Virtuox

Virtuox VirtuCLEAN 2.0 Manuel utilisateur

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manuel utilisateur

Z-Wave

Z-Wave HSD-200Z Manuel utilisateur

turck

turck FMX-IM-2UPLI63FX Manuel utilisateur

Decagon Devices

Decagon Devices 10HS Manuel utilisateur

UPPAbaby

UPPAbaby Cup Holder Manuel utilisateur

Elko

Elko SmartSensor Leakage Wireless Manuel utilisateur

Grizzly

Grizzly H8371 Manuel utilisateur

Panasonic

Panasonic HG-T Series Manuel utilisateur

DigiDesign

DigiDesign 888/24 I/O Manuel utilisateur

PROZIS

PROZIS QUAY Manuel utilisateur

patagonia

patagonia PSI Vest Manuel utilisateur

SFC Energy

SFC Energy EFOY GO! Manuel utilisateur

Axminster

Axminster Tooling Stylus Tip Ballpoint Pen Kit Manuel utilisateur

IFM Electronic efector 300 SU8000 Manuel utilisateur

Manuels Accessoires populaires d'autres marques
