CYP EL-21SY Manuel utilisateur

OPERATION MANUAL

EL-21SY

2 in, 1 out

v1.3 HDMI Switcher

1. Introduction 1

2. Features 1

3. Package Contents 1

4. Operation Controls and Functions 2

4.1 Front Panel Diagram 2

4.2 Rear Panel Diagram 3

5. Connection Diagram 4

6. Specications 4

Table of Contents

1. Introduction

EL-21SY is a high performance HDMI switcher. It allows two HDMI sources to

share one HDTV display.

Simply press the input button to select your desired HDMI source to display on

your HDTV. For v1.3 HDMI specied equipment the EL-21SY will auto-switch

when the sources are turned on/off.

2. Features

• v1.3 HDMI, HDCP 1.1 and DVI 1.0 compliant.

• Supports ‘Deep Colour’ (10, 12 or 16 bit).

• Supports High Denition audio - Dolby TrueHD, Dolby Digital Plus and DTS-HD

Master Audio.

• Auto Signal Enhancement feature can improve signal quality after long distance

transmission.

• LED indicators.

• Ideal for home theatre integration.

• Supports high resolution input:

• PC: VGA, SVGA, XGA, SXGA, UXGA (1600 x 1200) and 1920 x 1200

• HDTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, and 1080p 24fps

• Easy to install and simple to operate.

3. Package Contents

• EL-21SY

• 5V DC power supply adaptor.

• Operation Manual.

Page 1

Page 2

4. Operation Controls and Functions

4.1 Front Panel

INPUT POWER

1. Input select/Indicator:

Press the “INPUT” button to select between HDMI 1 and HDMI 2. The LED will

indicate which input source is selected.

2. Power switch:

Press the button to turn on the system, press again to switch off.

Page 3

4.2 Rear Panel

1. HDMI inputs:

Connect your various HDMI sources to the 2 HDMI inputs of EL-21SY using an

HDMI cable.

2. HDMI output:

Connect the HDMI out of the EL-21SY to the HDMI input of your display using a

HDMI cable.

3. Power:

Plug the 5VDC power supply into the EL-21SY and connect the adaptor to AC wall

outlet.

2 31

DC 5V

HDMI

OUT

HDMI 2

HDMI 1

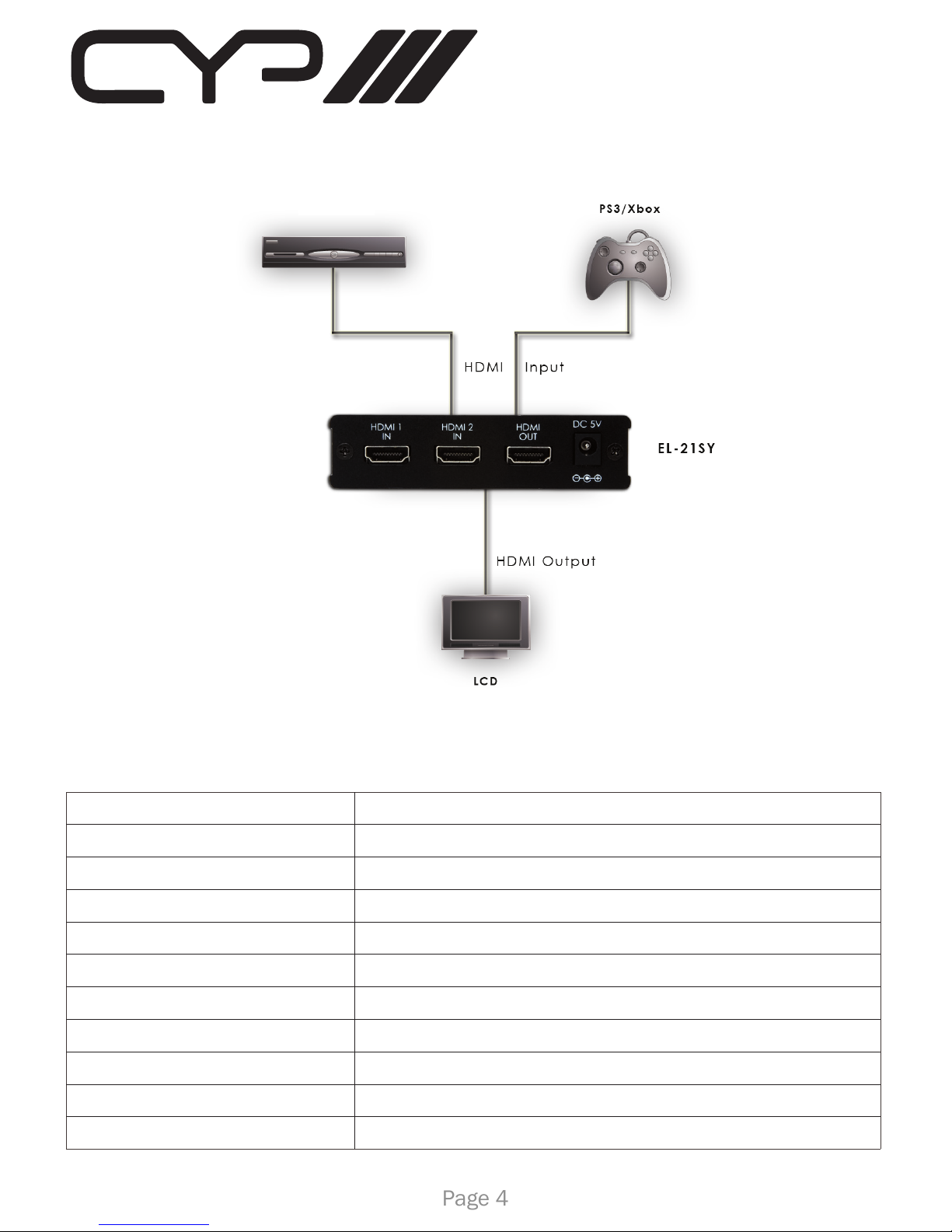

5. Connection Diagram

Input Port 2 x HDMI

HDCP Version v1.1

Output Port 1 X HDMI

HDMI Specication v1.3

Frequency bandwidth 2.25Gbps (single link)

Power Supply 5VDC/2.6A (US/EU standards, CE/FCC/UL Certied)

Dimensions (mm) 102(W) x 90(D) x 25(H)

Chassis Colour Black

Chassis Material Aluminium

Operating Temperature Operating from 0°C ~ 48°C

Weight (g) 200

6. Specications

Page 4

HD Receiver

Notes:

Page 5

Page 6
