Wolf RK-2 Guide de démarrage rapide
1
Art.-Nr.: 30 43 489 Änderungen vorbehalten
WolfGmbH,Postfach1380,84048Mainburg,Tel.08751/74-0,Fax08751/741600,Internet:www.wolf-heiztechnik.de
D
Schaltplan,
Montage- und
Kurzbedienungsanleitung
für Regelung
RK-2DigiCascade
GB
Wiring diagram,
Installation and short
operating instructions
RK-2 DigiCascade control unit
04/04 VOD
2
Inhaltsverzeichnis / Normen / Vorschriften
- DieInstallationundInbetriebnahmederHeizungsregelungundderange-
schlossenenZubehörteiledarflt.DINEN50110-1nurvonElektrofachkräften
durchgeführtwerden.
- DieörtlichenEVU-BestimmungensowieVDE-Vorschriftensindeinzuhal-
ten.
- DINVDE0100BestimmungenfürdasErrichtenvonStarkstromanlagenbis
1000V
- DINVDE0105-100BetriebvonelektrischenAnlagen
- DINEN50165ElektrischeAusrüstungvonnichtelektrischenGerätenfürden
HausgebrauchundähnlicheZwecke
- EN60335-1SicherheitstechnischeAusrüstungelektrischerGerätefürden
HausgebrauchundähnlicheZwecke
FernergeltenfürÖsterreichdieÖVE-VorschriftensowiedieörtlicheBauord-
nung.
- DasEntfernen,ÜberbrückenoderAußerkraftsetzenvonSicherheits-und
Überwachungseinrichtungenistverboten!
- DieAnlagedarfnurintechnischeinwandfreiemZustandbetriebenwerden.
StörungenundSchäden,diedieSicherheitbeeinträchtigen,müssenumge-
hendbeseitigtwerden.
- BeiEinstellungderBrauchwassertemperaturüber60°Cbzw.beiAktivierung
derLegionellenschutzfunktionmiteinerTemperaturgrößerals60°Cistlaut
HeizungsanlagenverordnungfüreineentsprechendeKaltwasserbeimischung
zusorgen(Verbrühungsgefahr).
- DieeinwandfreieFunktionderelektrischenAusrüstungistinregelmäßigen
Abständenzukontrollieren.
- StörungenundSchädendürfennurvonFachkräftenbeseitigtwerden.
- Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt
werden.
- Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe
TechnischeDaten).
WerdenanWolf-RegelungentechnischeÄnderungenvorgenommen,über-
nehmenwirfürSchäden,diehierdurchentstehen,keineGewähr.
Installation / Inbetriebnahme
Warnhinweise
Wartung / Reparatur
Achtung
Inhaltsverzeichnis Inhaltsverzeichnis Seite
Normen/Vorschriften ..............................................................................2
Sicherheitshinweise/Montage.................................................................3
GrundregelungderHeizungsanlage ..........................................................4
SchaltschrankInbetriebnahme .................................................................5
AnlagenschemaRK-2 ..............................................................................6
Standards/Regulations ...........................................................................8
Safety instructions / Installation ...............................................................9
Basic heating system setup...................................................................10
Initialstart-up .........................................................................................11
System design RK-2 ..............................................................................12
Schaltplan/ Wiring diagram .............................................................. 13-24
3
Sicherheitshinweise / Montage
Bei der Montage der Regelung ist zu beachten, daß die Fühlerkapillaren
nichtgeknicktoderverdreht werden!
Bauseitige Leitungen für Fühler und Fernbedienung nicht zusammen mit
Netzleitungenverlegen.
ElektrischeVerdrahtung gemäßSchaltplan.
Brennerzuleitungen
durch die Öffnung in der Regelungskonsole (links/rechts) führen, je nach
SchwenkrichtungderKesseltüre.
Kesselfühler
inbeliebige Öffnungder Tauchhülse desKessels stecken.
Sicherheitstemperaturbegrenzer
Fühlerkapillarein beliebige Öffnungder Tauchhülse desKessels stecken.
Kesseltemperaturanzeige
inbeliebige Öffnungder Tauchhülse desKessels stecken.
VerbindungskabelSchaltschrank anschließen.
Gefahrdurchelektrische Spannung anelektrischenBauteilen!
Achtung:Vor Abnahmeder VerkleidungBetriebsschalter ausschalten.
GreifenSieniemalsbeieingeschaltetemBetriebsschalteranelektrischeBau-
teile und Kontakte! Es besteht die Gefahr eines Stromschlages mit
Gesundheitsgefährdungoder Todesfolge.
Anden Anschlußklemmenliegt auch beiausgeschaltetem Betriebsschalter
Spannungan.
"Hinweis"kennzeichnet technische Anweisungen,die zu beachtensind, um
SchädenundFunktionsstörungen an der Regelung zuverhindern.
Achtung
Sicherheitshinweise
Montage
BrennerzuleitungStufe1
Kesselfühler
Sicherheitstemperaturbegrenzer
BrennerzuleitungStufe2
Kesseltemperaturanzeige
Anschluß Schaltschrank
4
1. KaskadenreglerN1auf Schornsteinfegerbetrieb schaltenundDrehregler
drückenundhalten(sieheBedienungsanleitung Regelungsbaustein THE-
TA Seite112).
2. Betriebsschalter!einschalten.
Drehknopf" des Kesseltemperaturregler abziehen.
Miteinem geeignetenGegenstand z.B. Phasenprüferdie STB-Prüftaste
drücken und solange gedrückt halten, bis der STB auslöst.
DrehknopfvomKesseltemperaturreglerwiederaufstecken.
PrüfungbeiN2 und Kesselregelung2. Kessel wiederholen.
Nach Auskühlung des Kessels, STB entriegeln.
Funktionsprüfungbeendet.
Grundregelung der Heizungsanlage
Anzeige
$StörungBrenner
%Kesseltemperaturanzeige
STB-Prüfung
30
50 40
50 60
70
80
90
°C
0I
$
%
!
"&
40 50 60
70
80
90
°C
Öffnung
STB-Prüftaste
Bedienung
!Betriebsschalter
"Kesseltemperaturregler1)
&Entriegelung STB nur für Heizungsfachmann
1) umstellbar90°C
STB-Prüfung
-
I
Abschalten
der Anlage
0
-
Abgastest
durch den
Schornstein-
feger
I
80°C
Heizen ohne
Brauchwasser-
erwärmung
I
38-80°C
Sicherheitstemperaturbegrenzer (STB)
5
Schaltschrank / Inbetriebnahme
BetriebswahlschalterAnlageauf „Auto“ einschalten.
DieRegelungwird mit Werkseinstellungengemäß Hydraulikschema ausge-
liefert.
Bei Inbetriebnahme werden die angeschlossenen Heizkreise automatisch
erkannt.AlleFühlerdie nicht angeschlossensindwerdenals Fehlermeldung
im Klartext angezeigt.
Sollte ein anderes Hydraulikschema zum Tragen kommen sind die Regel-
bausteinegemäßBedienungsanleitung/Fachmannebenezuparametrieren.
Fehlermeldungen löschen:
Anlagenschalterausschalten.
Den Betriebsschalter Anlage während gedrücktem Drehknopf vom Regel-
bausteineinschalten und Drehknopfdrückenbis „AUTO SET“erscheint.
Diesmitjedem Regelbaustein wiederholen.
Hierbeiwerdendienicht angeschlossenen Fühler abgemeldetundeineFeh-
lermeldungverhindert.
Anschlußkontrolle:
Informationstaste„i „ drückenund mit Drehknopfdieerkannten Temperatur-
werte,vorhandenenAusgängeundBetriebszuständeabrufen.
SinderforderlicheFühler nicht vorhandenist der Anschlußzuüberprüfen.
Bei Betrieb mit Gasgebläsebrenner muß am Schaltschrank bei den
Reglern N1 und N2 in der Auswahlebene Wärmeerzeuger der Para-
meter 03 Minimaltemperaturbegrenzung auf 50°C eingestellt werden.
Des weiteren dürfen auch die Kesseltemperaturregler in den Kessel-
regelungen I und II nicht unter 50°C eingestellt werden (sinnvolle Ein-
stellung80°C).
Bei Betrieb unter 50°C tritt Kondensatwasser auf, welches Korrosion
verursacht und den Kessel über längeren Zeitraum zerstört.
BetriebsschalterKessel Iund II auf„1“ einschalten.
Inbetriebnahme
Hinweis:
Achtung
6
AF
RLF1 RLF2
MMR2
MKP2
MM2
VF2 VF2
SVF
MMR1
KF2KF1
MKP2
MM2
SLP
SF
SLP
SF
DKP DKP
VA2
KSPF
KVLF
ZP
KKP2
KKP1
TopSon TX

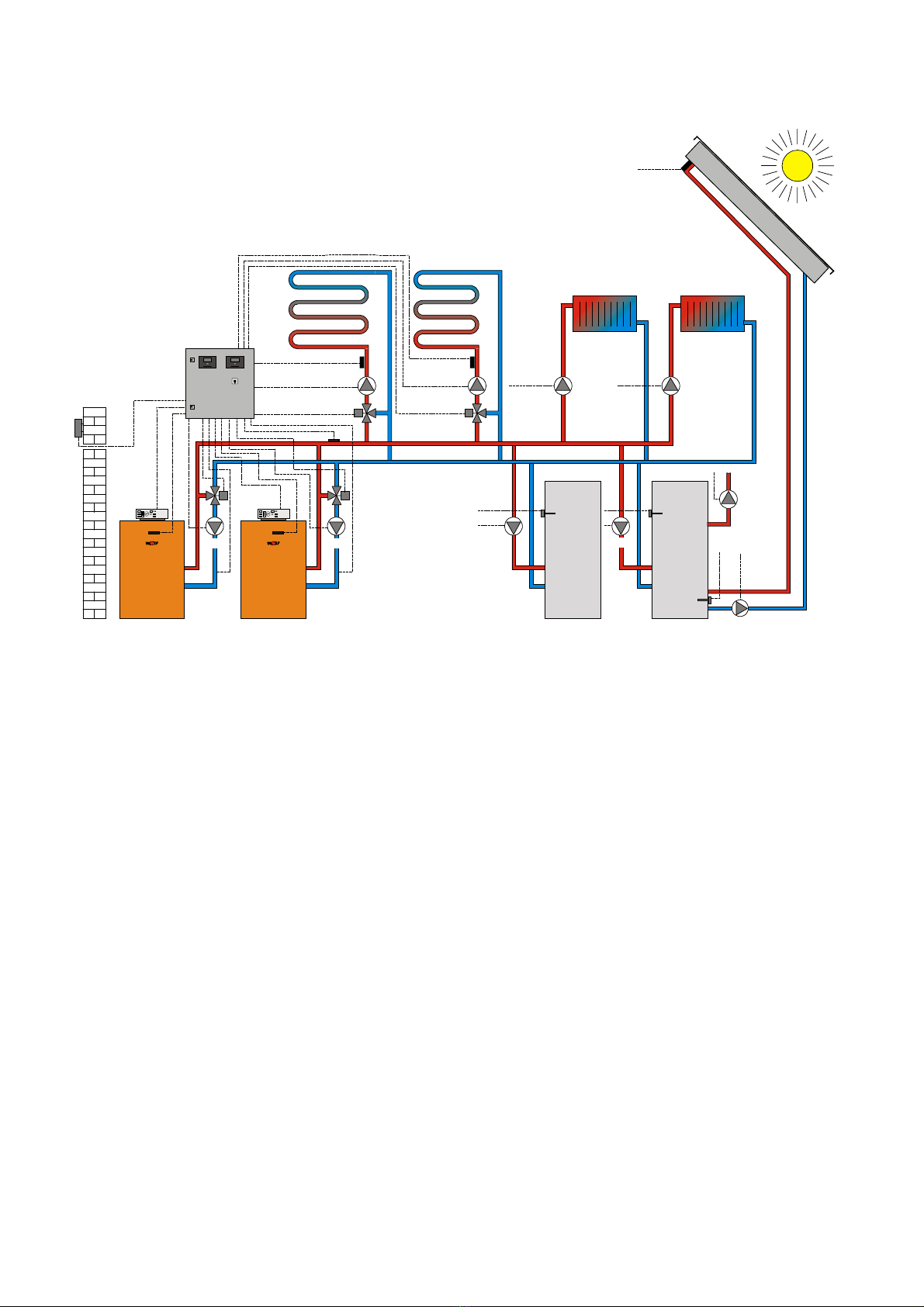

Anlagenschema RK-2
AF Außenfühler
BUS Fernbedienungsanschluß
DKP Direktkreispumpe
KF Kesselfühler
KKP Kesselkreispumpe
KSPF Solarspeicherfühler
KVLF Kollektorvorlauffühler
MKP Mischerkreispumpe
MM Mischermotor
MMR MischermotorRücklaufanhebung
RLF Rücklauffühler
SF Speicherfühler
SLP Speicherladepumpe
SVF Summenvorlauffühler
VA VariablerAusgang
VE VariablerEingang
VF Vorlauffühler
ZP Zirkulationspumpe
Kessel 1 Kessel 2 Standspeicher
oder Luftheizer Standspeicher
7
Wiring diagram,
Installation and short
operating instructions
RK-2 DigiCascade control unit
TechnologyservingMankind
Subject to technical modifications
8
Standards / Regulations
- According to DIN EN 50110-1, only qualified electricians may install and
commission the heating control units and connected accessories.
- All local stipulations by your electricity supplier, as well as local wiring
regulations.
- DINVDE0100regulationsregardingtheinstallationofhighvoltagesystems
up to 1000V.
- DINVDE0105-100 operation of electrical systems.
- DINEN50165-1electricalequipmentfornon-electricaldevicesfordomestic
useand similar purposes.
- EN 60335-1 safety equipment of electrical devices for domestic use and
similarpurposes.
- Neverremove,bypassordisablesafetyandmonitoringequipment.
- Onlyoperatethesysteminperfecttechnicalcondition.Immediatelyremove/
remedy any faults and damage which may have an impact on safety.
- Always ensure that cold water is mixed in with hot water, when the DHW
temperatureissetabove60°Corwhenpasteurisingthesystemtoprotect
againstlegionnaires’bacteria(riskofscalding).
- Regularlycheck the perfectfunction of allelectrical equipment.
- Onlyqualifiedpersonnelmayremovefaultsorrepairdamage.
- Only replace faulty components or equipment with original WOLF spare
parts.
- Alwaysmaintainprescribedelectricalprotectionvalues(seespecification).
AnydamageorlossresultingfromtechnicalmodificationstoWolfcontrolunits
areexcludedfromourwarranty.
Installation space /
initial start-up
Warning
Maintenance / repair
NB
Observe:
9
Safety instructions / Installation
Wheninstallingcontrolunits ensure thatsensorcapillariesareneither kinked
nortwisted.
Do not route on-site sensor and remote control leads together with mains
powercables.
Electricalwiring inaccordance with thewiring diagram.
Insert the burner cables through the aperture in the control unit bracket
(l.h./r.h.), subject to the boiler door opening.
Inserttheboiler temperature sensorin any apertureofthe boiler sensorwell.
Insert the high limit safety cut-out sensor capillaries in any aperture of the
boilersensor well.
Inserttheboilertemperaturedisplaysensorin anyapertureoftheboiler sensor
well.
Connectthe control panel connection cable.
Dangerthrough"live" electrical components.
Please note: Switch OFF the ON/OFF switch before removing the casing.
Never touch electrical components or contacts when the ON/OFF switch is
intheON position. Thisbringsa risk ofelectrocution,whichmay cause injury
ordeath.
Theterminalsare"live" even when theON/OFFswitchis in the OFFposition.
"NB" indicates technical instructions which you must observe to prevent
material losses and control unit malfunctions.
NB
Safety instructions
Installation
Burnercablestage1
Boilertemperature
High limit safety cut-out
Burnercable stage2
Boilertemperaturedisplay
Controlpanelconnection
10
1. Switch the cascade controller N1 to emissions test, then press and hold
down the rotary selector (see RK-2 / RK-4 installation and operating
instructions,page 112).
2. Switch ON the ON/OFF switch !.
Removethe rotaryselector " from theboiler thermostat.
Push down the high limit safety cut-out test button using a suitable
instrument, for example a phase tester, and hold it down until the limiter
responds.
Replace the rotary selector on the boiler thermostat.
Repeat the test for N2 and the boiler control unit of boiler no. 2.
Reset the high limit safety cut-out after the boiler has cooled down.
End of function check.
Basic heating system setup
Display
$Burnerfault
%Boilertemperaturedisplay
High limit safety cut-out test
30
50 40
50 60
70
80
90
°C
0I
$
%
!
"&
40 50 60
70
80
90
°C
Aperture
High limit safety
cut-out test button
Control
! ON/OFF switch
"Boiler thermostat1)
&High limit safety cut-out reset only for heating contractors
1) adjustable to 90 °C
High limit safety
cut-out test
-
I
Shutting down
the system
0
-
Flue gas test
by your local flue
gas inspector
I
80 °C
Heating without
DHW heating
I
38 -80 °C
Table des matières
Langues :
Autres manuels Wolf Unité de contrôle
Wolf
Wolf BML Manuel utilisateur
Wolf
Wolf SM2 Manuel utilisateur
Wolf
Wolf 3064055-201508 Manuel utilisateur
Wolf
Wolf BMK Manuel utilisateur
Wolf
Wolf OBC Manuel utilisateur
Wolf
Wolf R1 Manuel utilisateur
Wolf
Wolf BM-Solar Manuel utilisateur
Wolf
Wolf BML-EXCELLENT Manuel
Wolf
Wolf BML-EXCELLENT Manuel utilisateur
Wolf
Wolf SW MV Manuel utilisateur
Manuels Unité de contrôle populaires d'autres marques
Festo
Festo Compact Performance CP-FB6-E Manuel de la liste des pièces
Elo TouchSystems
Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur
JS Automation
JS Automation MPC3034A Manuel utilisateur
JAUDT
JAUDT SW GII 6406 Series Guide rapide
Spektrum
Spektrum Air Module System Manuel utilisateur
BOC Edwards
BOC Edwards Q Series Manuel utilisateur
