Wolf FWS-2-60 Manuel utilisateur
WOLFGMBH/POSTFACH1380/D-84048MAINBURG/TÉL.+49.0.875174-0/FAX+49.0.875174-1600/www.WOLF.eu
Art.-Nr.: 3064926_201701 Änderungen vorbehalten
DE Montageanleitung
Frischwasserstation FWS-2-60
Zirkulationspumpenset ZP-3
Seite 1
GB Installation instructions
FWS-2-60 Freshwater module
ZP-3 DHW circulation module
Pages 33
FR Instructions de montage
Module sanitaire FWS-2-60
Kit pompe de circulation ZP-3
pages 17
IT Istruzioni di montaggio
Stazione acqua fredda FWS-2-60
Kit pompa di ricircolo ZP-3
Pagine 49
NL Montagehandleiding
Station voor vers water FWS-2-60
Circulatiepompset ZP-3
Pagina 65
2000089
RU Руководство по монтажу
Станция свежей воды FWS-2-60
Комплект циркуляционного насоса ZP-3
Страница 81
2 3064926_201701
Inhaltsverzeichnis
Entsorgung und Recycling
Altgeräte dürfen nur durch Fachleute vom Stromanschluss, Gasanschluss und Kälte-
mittelkreis getrennt werden!
• Entsorgen Sie grundsätzlich so, wie es dem aktuellen Stand der Umweltschutz-
Wiederaufbereitungs- und Entsorgungstechnik entspricht.
• Alt-Geräte, Verschleißteile, defekte Komponenten sowie umweltgefährdende
Flüssigkeiten und Öle müssen gem. Abfall-Entsorgungsgesetz einer umweltge-
rechten Entsorgung oder Verwertung zugeführt werden.
Sie dürfen keinesfalls über den Hausmüll entsorgt werden!
• Entsorgen Sie Verpackungen aus Karton, recyclebare Kunststoffe und Füllma-
terialien aus Kunststoff umweltgerecht über entsprechende Recycling-Systeme
oder Wertstoffhöfe.
• Bitte beachten Sie die jeweiligen landesspezischen oder örtlichen Vorschriften.
Entsorgung und Recycling..............................................................................2
Sicherheitshinweise........................................................................................3
Lieferumfang...................................................................................................4
Montageanleitung Frischwasserstation ..........................................................5
Montage Reihenfolge: ....................................................................................6
Hydraulischer Anschluss / Elektroanschluss ..................................................7
Inbetriebnahme...............................................................................................8
Montage Zirkulationspumpenset ZP-3............................................................9
Technische Daten.........................................................................................14
Schutz gegen Verkalkung - Chemische Entkalkung.....................................15
Konformitätserklärung (nach ISO/IEC 17050-1)...........................................16
33064926_201701
Sicherheitshinweise
Lesen Sie bitte die folgenden Hinweise zur Montage und Inbetriebnahme genau durch,
bevor Sie Ihr Gerät in Betrieb nehmen. Dadurch vermeiden Sie Schäden an IhrerAnlage,
die durch unsachgemäßen Umgang entstehen könnten.
Die bestimmungswidrige Verwendung sowie unzulässige Änderung bei der Montage
und an der Konstruktion führen zum Ausschluss jeglicher Haftungsansprüche.
Folgende Regeln der Technik sind neben länderspezischen Richtlinien besonders zu
beachten.
DIN 1988
Technische Regeln für die Trinkwasserinstallation
DIN 4708
Zentrale Warmwassererwärmungsanlagen
DIN EN 12828
Heizungsanlagen in Gebäuden - Planung von Warmwasser-Heizungsanlagen
DIN 4753
Wassererwärmer und Wassererwärmungsanlagen für Trink- und Betriebswasser
DIN EN 12977
Thermische Solaranlagen und ihre Bauteile - Kundenspezisch gefertigte Anlagen
DIN EN 12976
Thermische Solaranlagen und ihre Bauteile - Vorgefertigte Anlagen
DIN 18380
Heizungs- und Brauchwasseranlagen
DIN 18381
Gas-, Wasser- und Abwasserinstallationsarbeiten
DIN 18382
Elektrische Kabel- und Leitungsanlagen in Gebäuden
DIN EN 12975
Thermische Solaranlagen und ihre Bauteile - Kollektoren
VDE 0100
Errichtung elektrischer Betriebsmittel
VDE 0185
Allgemeines für das Errichten von Blitzschutzanlagen
Sicherheitshinweise
- Bei der gesamten Anlage (Trink- und Heizungswasser) ist aufgrund der Regelein-
richtungen auf Schmutzfreiheit zu achten (ggf. Schmutzfänger setzen).
- Die Aufstellung und Installation muss von einer zugelassenen Fachrma erfolgen.
- Als Aufstellungsort ist ein frostsicherer Raum erforderlich.
- Wie bei allen Warmwasserzirkulationssystemen ist eine richtige Überdruck- bzw.
Ausdehnungssicherheitseinrichtung vorzusehen.
- Nationale Anforderungen an Trinkwasserhygiene beachten!
Hinweise:
4 3064926_201701
Frischwasserstation
Anschlussset
Montageset
Lieferumfang
53064926_201701
Die Aufstellung und Installation muss von einer zugelassenen Fachrma
erfolgen. Als Aufstellungsort ist ein frostsicherer Raum erforderlich.
Montage
Montage am Schichtenspeicher Bei der Montage der Frischwasserstationw FWS-2-60 am Speicher ist darauf
zu achten, dass bei gleichzeitiger Montage der Mischerkreise BSP-MK, diese
zuerst montiert und verrohrt werden müssen.
Die Montage am Schichtenspeicher erfolgt mittels beigepacktem Montagema-
terial (2 Gewindebolzen M10x100 + 6 Muttern M10 + 4 Beilagscheiben M10).
Nach Montage der Pufferspeicherdämmung werden die Gewindebolzen
ca. 10mm tief in die am Speicher bendlichen Gewindehülsen eingeschraubt.
Für die Montage am Schichtenspeicher ist das Wellrohr-Speicheranschluss-
Set, eine sichere und zeitsparende Verbindung, zu verwenden.
Gewindehülsen
Wandmontage
Skizze
400
Frischwasserstation
800565,5
190 126
45 360
Mischerkreise
Schnitt A-A
M1 : 3
AA
12
12
12
80min.
60 90
10
M
36
0
max. 70 Nm
20
A
1
2
A
1
2
3
4

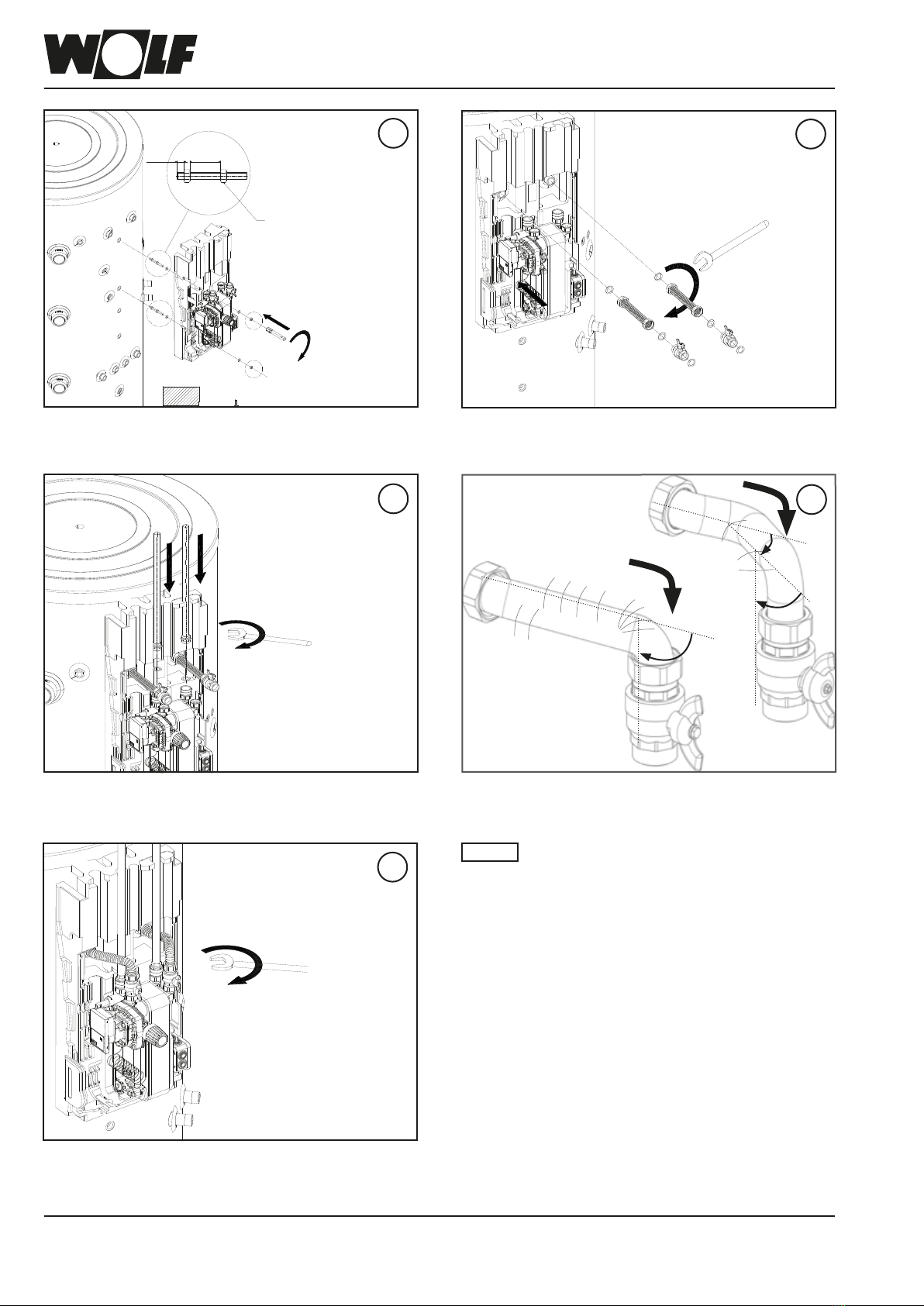

Montageanleitung Frischwasserstation
6 3064926_201701
Zu starkes Anziehen der Montageschrau-
ben beschädigt die Dämmung!
Achtung
90°
90°
45°
2
4
Montage der Frischwasserstation
Montage der Frischwasserleitungen Formung des Anschlusssets
Montage des Anschlusssets
Schnitt A-A
M1 : 1
AA
ca. 10 ca. 40
max. 10 Nm
A
max. 70 Nm
max. 70 Nm
1
3
5
max. 70 Nm
Endmontage des geformten Anschlusssets
Montage Reihenfolge:
73064926_201701
Elektrischer Anschluss Die interne Verdrahtung der elektrischen Anlagenteile wurde werksseitig durch-
geführt. Der Anschluss an das Stromnetz (230 V/AC, 50 - 60 Hz) erfolgt mittels
der bereits angeklemmten Netzanschlussleitung. Arbeiten an stromführenden
Teilen des Moduls erfolgen ausschließlich unter Beachtung der jeweiligen Vor-
schriften des Energieversorgungsunternehmens und der gültigen, einschlägigen
Normen. Eine sachgemäße Erdung ist an der Montagelasche des FWS-2-60
vorgesehen.
Die Trinkwasserseite der Frischwasserstation ist gegen Überdruck mit
einem Sicherheitsventil ≤10 bar abzusichern. Optional kann zusätzlich
ein Trinkwasserausdehnungsgefäß eingesetzt werden.
Der Anschluss der Rohrleitungen erfolgt gemäß der nebenstehenden Skizze.
Bei verzinkten Rohrleitungen u. Fittingen ist die Installationsfolge zur Vermei-
dung von elektrochemischer Korrosion zu beachten.
Die achdichtenden Verbindungen sind erst nach dem Eindichten der Rohr-
leitungen anzuziehen. Die Leitungen vom und zum Speicher müssen z.B. bei
Wandmontage des FWS-2-60 mindestens in der Dimension Cu28 ausgeführt
werden, um den notwendigen Durchuss von ca. 2800 l/h zu gewährleisten.
Die Leitungswege sollen so kurz wie möglich sein!
ACHTUNG!
Anzugsmomente bzw. Krafteinwirkungen auf die bereits vormontierten Be-
standteile und Verbindungsstellen des Moduls sind unbedingt zu vermeiden!
Hydraulischer Anschluss
1
3
5
8
4
7
2
6
AD
C
B
E
Anschlüsse A = Kaltwasser, 1" IG
B = Warmwasser, 1" IG
C = Vom Puffer, 1" AG
D = Zum Puffer, 1" AG
E = Zirkulation, ½“ IG (optional)
Hauptkom-
ponenten
1 = Thermostatkopf
2 = Strombox
3 = Plattenwärmetauscher
4 = Durchussschalter
5 = HE Ladepumpe,
6 = Wendelfühler
7 = Blindkappenverschluss (Push-In) für
Zirkulationseinheit
8 = Zirkulationseinheit
Hydraulischer Anschluss /
Elektroanschluss
8 3064926_201701
Die Befüllung und Inbetriebnahme muss durch eine zugelassene Fachrma
erfolgen. Hierbei sind die Funktion und die Dichtheit der gesamten Anlage
einschließlich der im Herstellerwerk montierten Teile zu prüfen. Langsames
Öffnen der Kugelhähne an den Aus- u. Eintritten des Moduls vermeidet Druck-
schläge beim Spülvorgang. Die Befüllung und Spülung muss solange durch-
geführt werden, bis gewährleistet ist, dass das System vollkommen entlüftet
ist! Hörbare Strömungsgeräusche beim Betrieb der Pufferladepumpe deuten
darauf hin, dass sich noch Luft in der Anlage bendet, welche über die Pumpe
abzuführen ist.
Eine Überschreitung des zulässigen Betriebsdruckes kann zu
Leckagen und Zerstörung des Speichers führen!
Inbetriebnahme
Die Regelung der Warmwassertemperatur erfolgt über den bereits auf eine
Temperatur von 50°C voreingestellten thermischen Festwertregler. Der Ein-
stellbereich ist werkseitig auf 3,25 begrenzt.
Mit Hilfe der roten und blauen Temperaturbegrenzungsstifte (Memory-Clips)
können Sie diesen Einstellbereich begrenzen bzw. xieren. Ein Verdrehen im
Uhrzeigersinn senkt die Warmwassertemperatur.
Eine jährliche Wartung der Anlage durch eine Fachrma wird empfohlen.
Empfehlung zur Speichertemperatur:
Diese sollte mindestens ca. 12 K über der gewünschten Warmwassertempe-
ratur liegen.
Warmwassertemperatur
Kugelhähne
Thermischer Festwertregler
Inbetriebnahme
93064926_201701
Zirkulationspumpenset ZP-3 Achtung:
Bei der Montage der Zirkulationspumpeneinheit sind Anzugsmomente bzw.
Krafteinwirkungen auf die bereits vormontierten Bestandteile und Verbindungs-
stellen des Moduls unbedingt zu vermeiden!
Die Frischwasserstation ist zur optionalen Nachrüstung einer Zirkulationspumpe
vorbereitet. Das als Zubehör erhältliche Zirkulationspumpenset ZP-3 besteht
aus einer Pumpe mit Modulanbindungsteil (Push-In-Ausführung), einem Ku-
gelhahn und einem Excenter.
Zur Montage des ZP-3 muss der Splint der Blindkappe am FWS-2-60 gezogen
und die Blindkappe entfernt werden. Die ZP-3 bis zum Anschlag einstecken
und mit dem Splint sichern.
Bei bauseits vorhandenen Zirkulationspumpen kann die Zirkulation über den
Kaltwasseranschluss hergestellt werden.
Frischwasserstation mit
montiertem Zirkulationsmodul
Zirkulationsmodul
montiert an Frischwasserstation
Zirkulationsleitung
Montage Zirkulationspumpenset ZP-3
10 3064926_201701
optional
1
3
8
9
7
6
2
5
5
4
Aufbau der Zirkulationseinheit
Montage
1
2
3
4
1 Zirkulationspumpe
2 Dichtring
3 Plug-In-Adapter
4 Rückschlagventil
5 Flachdichtung
6 Absperrhahn
7 Überwurfmutter
8 Exzenter G1/2" IG
9 Zirkulationsleitung
(nicht im Lieferumfang)
Montage Zirkulationspumpenset ZP-3
