Westermo SDI-550 Manuel utilisateur

LZhiZgbdIZaZ^cYjhig^67

lll#lZhiZgbd#Xdb

>cYjhig^Va:i]ZgcZiHl^iX]

SDI-550/541

Fj^X`>chiVaaVi^dc<j^YZ

Power Inputs

Alarm V-V+

SDI-550/541 Industrial Ethernet Switch, conforming IEEE 802.3 and 802.3u standard, supports 5

10/100Base TX (SDI-550) or 4 10/100TX plus one 100FX Ethernet port(SDI-541). SDI-550/541

adopts slim industrial design to save rail space of compact system requirement. In order to survive

under harsh environment, SDI-550/541 chooses industrial-grade aluminum case with IP31 standard

protection.

It provides one relay output to alarm port break events, which is enabled/ disabled by the dip switch.

SDI-550/541 is recommended to be powered by DC24V (18~32V) or AC18V (18~27V) from the

terminal block.

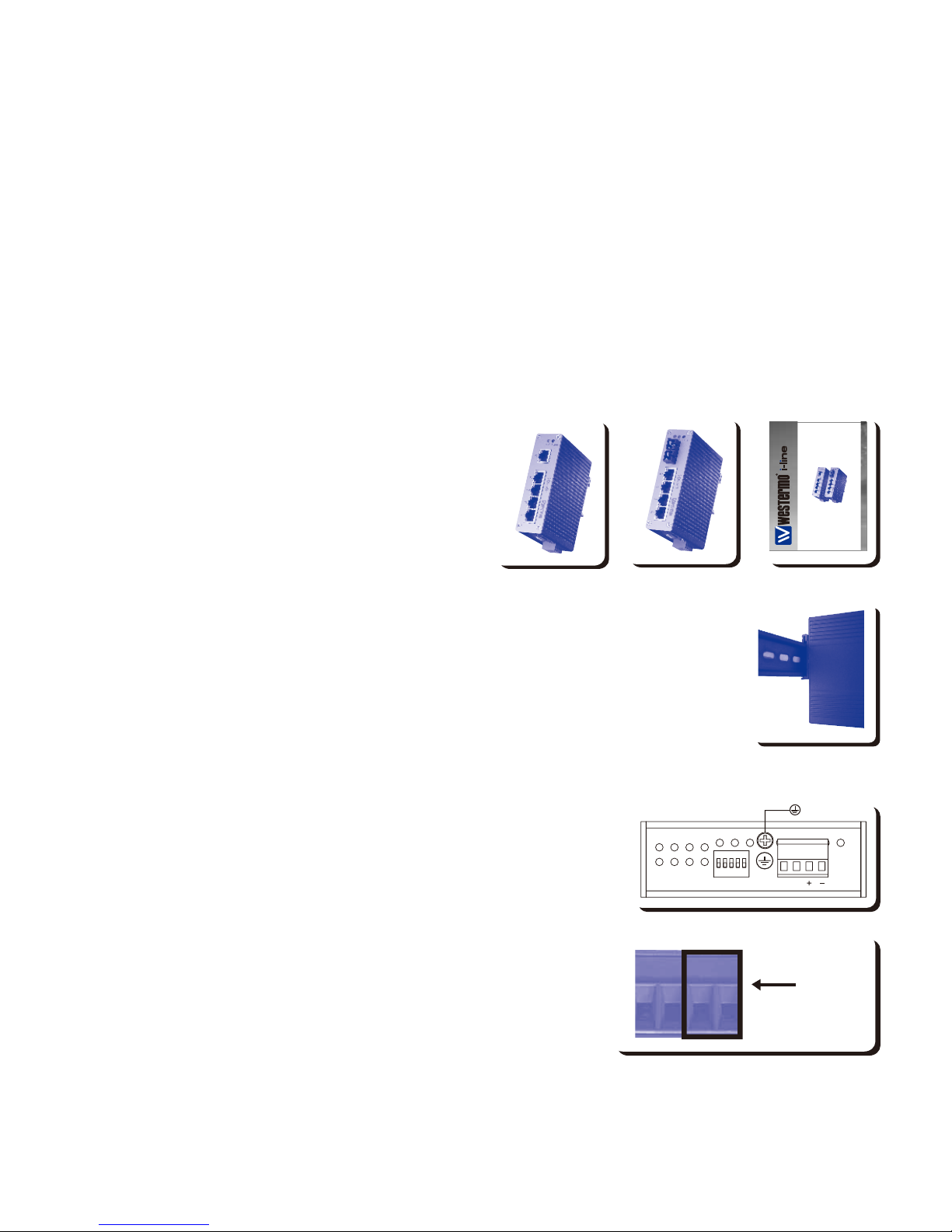

Package Check List

Unpack the box, you will find



SDI-550/541 Switch



Quick Installation Guide

Mounting the Unit



Din-Rail mount: Mount the din-rail clip screwed on the rear

of SDI-550/541 on the DIN rail.

Grounding SDI-550/541 Switch

There is one grounding screw on the bottom side of

SDI-550/541. Connect the frame grounding of switch

to the grounding surface to ensure safety and prevent noise

Wiring the Power Inputs

1. Insert the positive and negative wires into theV+ and V-

contact on the terminal block connector

2.Tighten the wire-clamp screws to prevent the DC wires

from being loosened.

Notes:The recommended working voltage is

DC24V (DC18~ 32 V) or AC18V (18~27V)

Introduction

Alarm control Alarm DC 24V



LZhiZgbdIZaZ^cYjhig^67

lll#lZhiZgbd#Xdb

>cYjhig^Va:i]ZgcZiHl^iX]

SDI-550/541

Fj^X`>chiVaaVi^dc<j^YZ

12 543

P1 to P5

(Pin1 ~5)

Pin No. # Status Description

Off

To enable port break alarm at this port.

To disable port break alarm at this port.

Alarm Switch

This is a Class 1 Laser/LED product.

Don’t stare into the Laser/LED Beam.

ATTENTION RX RX

TXTX

Cable Wiring(SC to SC)

RX A TX B

TX A RX B

Wiring the Relay Output

The relay output alarm contacts are in the middle of the

terminal block connector as shown in the figure.

By inserting the wires and set the DIP switch to "ON", relay

output alarm will detect any port failures, and form a short

circuit.The alarm relay output is "Normal Open".

Connecting to Network

1. Connecting the Ethernet Ports: Connect one end of an Ethernet cable into the UTP port of

SDI-550/541, while the other end is connected to the attached networking device.All UTP ports

support auto MDI/MDIX function.The LNK / ACT LED will turn Yellow for 10M Ethernet or Green

for 100M Ethernet.

2. Connecting the Fiber Port (SDI-541) : Connect the fiber port on your SDI-541

to another Fiber Ethernet device, by following the figure below.

Wrong connection will cause the fiber port not working properly.

DIP Switch Settings for Alarm Relay Output

Alarm V-V+

Relay Output,

Carry ability 1A @24V

Alarm control Alarm DC 24V

Die SDI-550/541 industrielle Ethernet Switch Serie ist an den IEEE 802.3 und 802.3u Standard angepasst ,

unterstützt fünf 10/100Base TX (SDI-550) oder vier 10/100TX plus einen 100FX Ethernet Port(SDI-541).

SDI-550/541 besitzt ein schlankes industrielles Design, um in einem kompakten System einen Platz auf

der Hutschiene zu finden. Rauen Umweltbedingungen sind die SDI-550/541 durch ein industrielles

Aluminiumgehäuse mit Schutzklasse IP31 angepasst. Ein Relaisausgang kann als Alarmmelder genutzt

werden, der Verbindungsunterbrechungen an den Ports anzeigt, dies ist per Dip-Switch einstellbar. Die

empfohlene Betriebsspannung für den SDI-550/541 beträgt DC24V (18~32V) oder AC18V (18~27V) an

den Schraubklemmenblocks.

Lieferumfang

Der Lieferumfang umfasst



SDI-550/541 Switch



Inbetriebnahme Kurzanleitung

Montage des Gerätes



DIN-Schiene: Zur Befestigung des SDI-550/541 auf der

Hutschiene den Hutschienenhalter an die Rückseite des Geräts schrauben.

Erdung des SDI-550/541 Switch

Es gibt eine Erdungsschraube an der unteren Seite vom

SDI-550/541. Für größtmögliche Sicherheit und um

ein Rauschen der Verbindung zu verhindern, verbinden Sie

die Erdungsschraube des SDI-550/541 mit einer Felderdung.

Spannungsversorgung des SDI-550/541

1. Schließen Sie die Spannungsversorgung an die

V+ and V- Eingänge des Schraubklemmenblocks an.

2. Ziehen Sie die Schrauben des Klemmblocks fest an,

um ein Lösen der Leitung zu verhindern.

Anmerkung: Die zulässige Betriebsspannung beträgt

DC24V (DC18~ 32 V) oder AC18V (18~27V)

Einleitung

Spannungsversorgung

Alarm V-V+



LZhiZgbdIZaZ^cYjhig^67

lll#lZhiZgbd#Xdb

>cYjhig^Va:i]ZgcZiHl^iX]

SDI-550/541

Fj^X`>chiVaaVi^dc<j^YZ

Relais Ausgang

Alarm V-V+

P1 bis P5

(Pin1 ~5)

Pin Nr. # Status Beschreibung

Off

Einschalten der Alarmmeldung bei

Verbindungsunterbrechung am Port.

Ausschalten der Alarmmeldung bei

Verbindungsunterbrechung am Port.

Alarm Switch

12 543

Das ist ein Klasse1 Laser/LED Produkt.

Nicht in den Laserstrahl schauen.

Achtung RX RX

TXTX

Cable Wiring(SC to SC)

RX A TX B

TX A RX B

DIP Switch Einstellung für Alarm Relais Ausgang

Beschalten des Relais Ausganges

Der Alarm Relaisausgang befindet sich, wie in der Abbildung

unten gezeigt, in der Mitte des Schraubklemmenblocks.

Wenn Sie diese Leitung anschließen und den DIP-Switch

auf Stellung "ON" setzen, erkennt der Alarm Relaisausgang

einen möglichen Verlust der Versorgungsspannung oder Port

Fehler und schließt den Signalkreis. Der Alarm Relaisausgang ist "Normal Offen".

Verbinden mit dem Netzwerk

1.Verbinden der Ethernet Ports: Schließen Sie eine Seite des Ethernetkabels an den

UTP Port des SDI-550/541 und die andere Seite an das Netzwerkendgerät, welches angeschlossen

werden soll, an. Alle UTP Ports unterstützen die Auto MDI/MDIX Funktion. Die LNK / ACT LED

signalisiert mit der Farbe Gelb eine 10M Ethernet oder mit Grün eine 100M Ethernet Verbindung.

2.Verbinden der Glasfaser Ports (SDI-541) : Der Anschluss der Glasfaser Ports eines SDI-541 an ein

anderes Glasfaser Ethernet Gerät erfolgt entsprechend der unten gezeigten Abbildung. Bei einer

falschen Verbindung ist keine Funktion möglich.

Les Switch Industriel Ethernet SDI-550/541 ,conformément aux standards IEEE 802.3 et 802.3u

,supportent 5 ports 10/100Base TX (SDI-550) où 4 ports 10/100TX plus 1 port 100FX Ethernet

(SDI-541).Les SDI-550/541 adoptent un design industriel find, afin de sauvegarder le maximum de

place sur les Rails DIN, ou dans les systèmes compacts. De façon à être capable de survivre dans les

environnements industriels difficiles; des châssis en aluminium conforme au standard IP31 ont été

choisis pour les SDI-550/541. Une sortie alarme sur relais surveille les rupture de port et est mise en

fonction, ou inhibée par les Dip-Switches. Les SDI-550/541 sont alimentables en 24VDC ( 18~32V) ou

18V AC (18~27V) à partir du connecteur d’alimentation.

Vérification du colis

En ouvrant le colis, vous trouverez



Le Switch SDI-550/541



Ce Guide d’installation rapide

Installation du Switch



Montage sur Rail-Din: Installer le clip du Rail-DIN,

vissé à l’arrière du SDI-550/541 sur le rail DIN.

Mise à la masse du Switch SDI-550/541

Une borne de mise à la masse est disponible sur la face

inférieure des SDI-550/541. Connecter cette borne

à la masse de l’équipement pour assurer la sécurité electrique

et prémunir des bruits électriques.

Câblage de l’alimentaion

1. Inserez les cables "plus" et "moins" dans les bornes

V+ et V- dans le connecteur.

2. Serrez les vis de façon à éviter que les cables ne puissent se débrancher.

Notes: Les tensions d’alimentations recommandées sont 24VDC (DC18~ 32 V) ou 18VAC (18~27V)

Introduction

Power Inputs

Alarm V-V+

Alarm control Alarm DC 24V



LZhiZgbdIZaZ^cYjhig^67

lll#lZhiZgbd#Xdb

>cYjhig^Va:i]ZgcZiHl^iX]

SDI-550/541

Fj^X`>chiVaaVi^dc<j^YZ

Sorties Relais,

1A @24V

Alarm V-V+

Câblage du relais d’alarme

Les sorties du relais d’alarme sont situées au milieu du

bloc de connecteurs, comme montrés sur le schéma

ci-dessous. En connectant les cables, et en positionnant

les DIP switch de l’alarme de port sur "ON", l’alarme détectera tous dysfonctionnements

des ports ETHERNET, et les sorties du relais formeront un court-circuit. La sortie du relais est

du type « normalement ouvert ».

Connexion au Réseau

1. Connexion du port ETHERNET: Connectez une extrémité d’un cable ETHERNET dans

le port UTP du SDI-550/541, et l’autre extrémité au réseau ETHERNET.Tous les

ports UTP supportent les fonctions MDI/MDIX . La LED LNK / ACT s’allumera en jaune en

ETEHRNET 10M, et en vert en ETHERNET 100M.

2. Connexion du Port Fibre (SDI-541) : Connectez le port fibre sur votre SDI-541 à un autre

dispositif équipé ETHERNET équipé d’un tport fibre, en suivant la figue ci-dessous. Une mauvaise

connexion causera un dysfonctionnement du port Fibre.

Ceci est un dispositif Laser de Classe 1.

Ne restez pas dans le faisceau LASER

ATTENTION RX RX

TXTX

Cable Wiring(SC to SC)

RX A TX B

TX A RX B

P1 to P5

(Pin1 ~5)

12 543

Pin No. # Status Description

Off

Mise en marche de l’alarme de Port.

Inhibition de l’alarme de port.

Alarm Switch

Programmation des DIP Switches pour la mise en

function du relais d’alarme

Power Inputs

Alarm V-V+

El Switch Ethernet Industrial SDI-550/541 soporta 5 puertos 10/100Base TX (SDI-550) ó 4 x

10/100TX mas 1 x 100FX (SDI-541) conforme a las normas IEEE 802.3 y 802.3u. El SDI-550/541

adopta un diseño industrial compacto para ahorrar espacio en carril DIN de cara a requerimientos de

disponibilidad limitada del mismo. Para poder soportar un ambiente agresivo, el SDI-550/541

incorpora una robusta carcasa de aluminio con protección IP31. Proporciona un relé de alarma para

fallos el cual se habilita/deshabilita mediante microinterrupores dip. Se recomienda alimentar el

SDI-550/541 mediante DC24V (18~32V) o AC18V (18~27V)

Lista de embalaje

Desempaquetando la caja, Usted encontrará:



El Switch SDI-550/541



Guía rápida de instalación

Instalación de la Unidad



Montaje Raíl DIN: Inserte la unidad en el carril DIN mediante

el clip atornillado en la parte trasera del propio SDI-550/541 .



Hay un tornillo en el fondo del SDI-550/541 para conectar

el switch a tierra para mayor seguridad y prevención de ruidos

Cableado de las Entradas de

Alimentación

1. Inserte los hilos positivo y negativo a los contactos

V+ y V- del terminal de bornas.

2.Apriete bien dichas bornas para evitar que los hilos se

suelten eventualmente.

Nota: La tensión recomendada de trabajo es

DC24V (DC18~ 32 V) o AC18V (18~27V)

Introducción

Alarm control Alarm DC 24V



LZhiZgbdIZaZ^cYjhig^67

lll#lZhiZgbd#Xdb

>cYjhig^Va:i]ZgcZiHl^iX]

SDI-550/541

Fj^X`>chiVaaVi^dc<j^YZ

Cableado del Relé de Salida/Alarma

Los contactos del relé de alarma están en la mitad del

terminal de bornas como se muestra en la figura Insertando

los hilos y posicionando el microinterruptor dip del puerto

a ON", dicho relé se pondrá en cortocircuito cuando se

detecte algún fallo en e puerto. Este relé es “Normalmente Abierto”

Conexión a la Red

1. Conexión de los puertos Ethernet: Conecte cada uno de los terminales del cable Ethernet a cada

uno de los puertos UTP del SDI-550/541, mientras los otros extremo se conectan al dispositivo de

red de campo.Todos los puertos UTP soportan la función auto MDI/MDIX. El led LNK / ACT LED se

pondrá Amarillo para Ethernet 10mbps o Verde para 100Mbps.

2. Conexión del puerto de fibra óptica: La conexión del puerto de fibra en el caso del SDI-541 a un

dispositivo de campo con fibra 100FX deberá hacerse de forma correcta según se indica en la figura

adjunta. Una conexión incorrecta provocará un funcionamiento inadecuado o erróneo.

12 543

P1 to P5

(Pin1 ~5)

Pin No. # Estado Descripción

Off

Para habilitar el relé de alarma en

este puerto.

Para deshabilitar el relé de alarma

en este puerto.

Microinterruptores de alarma

Este es un producto Láser/Led de Clase 1.

No exponerse al rayo Láser

Atención RX RX

TXTX

Cableado (SC a SC)

RX A TX B

TX A RX B

Ajuste de Microinterruptores DIP para el Relé

de Salida de Alarma

Alarm V-V+

Relay Output,

Carry ability 1A @24V

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Westermo Routeur réseau

Westermo

Westermo SDW-550 E-mark Manuel utilisateur

Westermo

Westermo SDW-500 Manuel utilisateur

Westermo

Westermo Falcon Series Manuel utilisateur

Westermo

Westermo MRD-405 Manuel utilisateur

Westermo

Westermo MRD-350 Manuel utilisateur

Westermo

Westermo RT-370 Manuel utilisateur

Westermo

Westermo ADSL-350 Manuel utilisateur

Westermo

Westermo MR-210 Manuel utilisateur

Westermo

Westermo Ibex-330 Series Manuel utilisateur

Westermo

Westermo MRD-415 Manuel utilisateur

Westermo

Westermo Ibex-RT-630 Series Manuel utilisateur

Westermo

Westermo DR-250 Manuel utilisateur

Westermo

Westermo Ibex-630 Series Manuel utilisateur

Westermo

Westermo LRW-112 Series Manuel utilisateur

Westermo

Westermo MDI-118 Series Manuel utilisateur

Westermo

Westermo Viper 408 Manuel utilisateur

Westermo

Westermo MRD-315 Manuel utilisateur

Westermo

Westermo SDI-880/862 Manuel utilisateur

Westermo

Westermo Viper 008 Manuel utilisateur

Westermo

Westermo Lynx DSS Manuel utilisateur

Westermo

Westermo BRD-355 Manuel utilisateur

Westermo

Westermo LA-10 Manuel utilisateur

Westermo

Westermo MRD-310 Manuel utilisateur

Westermo

Westermo DDW-02-B1 Manuel utilisateur

Manuels Routeur réseau populaires d'autres marques

Allnet

Allnet ALL0333AU Manuel utilisateur

HomeSeer

HomeSeer HT-SEL Manuel utilisateur

Sercomm

Sercomm Genesis OC3505D Manuel utilisateur

Billion

Billion BIPAC 5102 Series Manuel utilisateur

TP-Link

TP-Link TD-8817 Manuel utilisateur

Motorola

Motorola MR1900 Manuel utilisateur

Digi

Digi IX14 Manuel utilisateur

Cisco

Cisco NCS 540 Manuel

XAVi

XAVi X8821e Manuel utilisateur

BEC

BEC 6200WZL Manuel utilisateur

MikroTik

MikroTik hAP ac3 Series Manuel utilisateur

Korenix

Korenix JetNet 5428G Series Manuel utilisateur

NETGEAR

NETGEAR FS526T - Switch Manuel utilisateur

Korenix

Korenix JetNet 5710G Series Manuel utilisateur

Automated Logic

Automated Logic ZN551 Manuel du propriétaire

Cisco

Cisco ASR 1000 Series Manuel de l'opérateur

EnGenius

EnGenius ESR-9710 Manuel utilisateur

Cisco

Cisco 805 Series Instructions d'utilisation et de sécurité
