Velleman EMDIN03 Manuel utilisateur

EMDIN03

USER MANUAL 2

HANDLEIDING 5

MODE D'EMPLOI 8

MANUAL DEL USUARIO 11

BEDIENUNGSANLEITUNG 14

INSTRUKCJA OBSŁUGI 17

MANUAL DE FUNCIONAMENTO 20

EMDIN03

V. 08 –04/01/2022 2 ©Velleman Group nv

USER MANUAL

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that

disposal of the device after its lifecycle could harm the

environment. Do not dispose of the unit (or batteries) as

unsorted municipal waste; it should be taken to a

specialized company for recycling. This device should be

returned to your distributor or to a local recycling service. Respect

the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly

before bringing this device into service. If the device was damaged in

transit, do not install or use it and contact your dealer.

Safety instructions

Read and understand this manual and all safety

signs before using this appliance.

Class II equipment.

For indoor use only.

Overvoltage category III.

EMDIN03

V. 08 –04/01/2022 3 ©Velleman Group nv

•This device can be used by children aged from 8 years and above,

and persons with reduced physical, sensory or mental capabilities

or lack of experience and knowledge if they have been given

supervision or instruction concerning the use of the device in a

safe way and understand the hazards involved. Children shall not

play with the device. Cleaning and user maintenance shall not be

made by children without supervision.

•A qualified technician should install and service this device.

•The measurements provided by this device are for information

purposes only.

Description

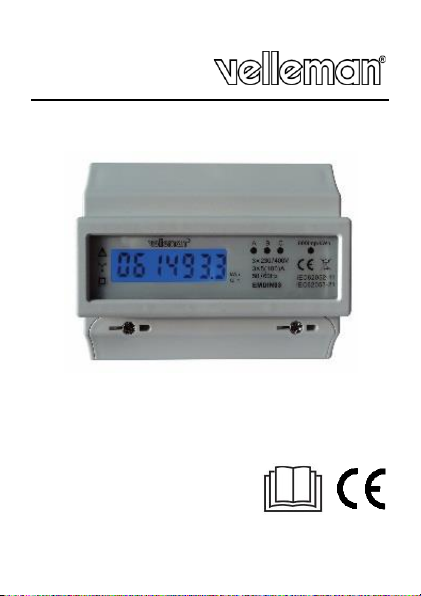

Three-phase four-wire electronic watt-hour meter with pulse

counting output. Very accurate, reliable, light and compact device.

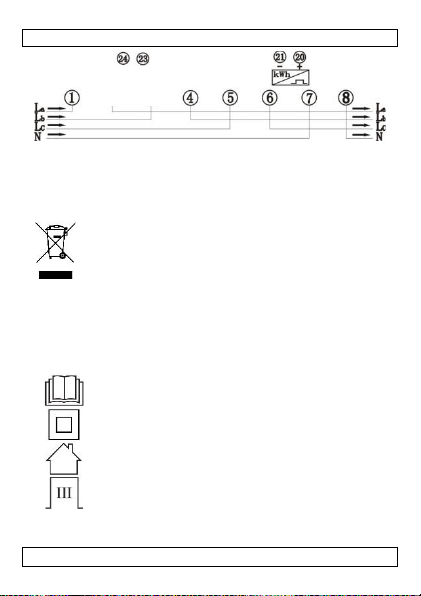

Connection diagram: see page 2.

Features

•LCD display (with blue backlight)

•pulse output

•LED indicator

Note:

•LEDs A, B and C light when L1 A/L2 B/L3 C are actively connected.

•The pulse counting output terminal port (internal test point) is

only intended for testing purposes (manufacturer). It is not for

connecting real-time to other equipment (installation).

Installation

This device must be mounted on a DIN-rail.

Interconnection to accessories and other equipment

Direct type, no interconnection to other equipment.

Reset

This device does not have a reset function.

Technical Specifications

dimensions

7 modules DIN-RAIL

voltage

3 x 230 / 400 V

current

3x5(100)A (1)

accuracy class

1.0

frequency

50 / 60 Hz

EMDIN03

V. 08 –04/01/2022 4 ©Velleman Group nv

display mode

LCD 6+1 = 999999.9 kWh

power consumption

≤ 2 W (10 VA)

temperature range

-20 to 55 °C

max. operating altitude

2000 m

LED indicator

1 blink per pulse

pulse output

800 imp/kWh

voltage: 12 to 27 V

current: 27 mA

impulse width: 90 ms

(1)

3x5(100)A: 3x5 →(Ib = 5 A) and (100) →I max = 100 A.

The internal measurement always happens at 3x5 A (Ib) (5A

per phase), this via an internal voltage divider. For example, a

live current of 25 or 32 A flows through the circuit. The max

current for this kwh meter may be 100 A (I max) per phase.

Note: the most accurate measurement for these kWh meter, is

by a live current of 5 A through the circuit.

Use this device with original accessories only. Velleman Group

nv cannot be held responsible in the event of damage or

injury resulting from (incorrect) use of this device. For more

info concerning this product and the latest version of this

manual, please visit our website www.velleman.eu. The

information in this manual is subject to change without prior

notice.

The copyright to this manual is owned by Velleman Group nv.

All worldwide rights reserved. No part of this manual may be

copied, reproduced, translated or reduced to any electronic medium

or otherwise without the prior written consent of the copyright

holder.

EMDIN03

V. 08 –04/01/2022 5 ©Velleman Group nv

HANDLEIDING

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat,

als het na zijn levenscyclus wordt weggeworpen, dit

toestel schade kan toebrengen aan het milieu. Gooi dit

toestel (en eventuele batterijen) niet bij het gewone

huishoudelijke afval; het moet bij een gespecialiseerd

bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw

verdeler of naar een lokaal recyclagepunt brengen. Respecteer de

plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u

het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het

transport, installeer het dan niet en raadpleeg uw dealer.

Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de

veiligheidsinstructies vóór ingebruikname.

Toestel klasse II.

Enkel geschikt voor gebruik binnenshuis!

Overspanningscategorie III.

•Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar,

door personen met fysieke, zintuiglijke of verstandelijke

beperkingen, of door personen met gebrek aan ervaring en

kennis, op voorwaarde dat dit onder toezicht gebeurt van een

persoon die verantwoordelijk is voor hun veiligheid of hun

aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken

en zich bewust zijn van de risico's die het gebruik van het toestel

met zich meebrengt. Kinderen mogen niet met het toestel spelen.

EMDIN03

V. 08 –04/01/2022 6 ©Velleman Group nv

De reiniging en het onderhoud van het toestel mogen niet worden

uitgevoerd door kinderen, tenzij ze onder toezicht staan.

•Laat dit toestel installeren en onderhouden door een geschoolde

technicus.

•De afmetingen van dit toestel zijn louter informatief.

Beschrijving

Driefasige 4-draad elektronische DIN-rail kWh-meter met

impulsuitgang. Een zeer nauwkeurig, betrouwbaar, licht en compact

toestel.

Aansluitdiagram: zie pagina 2.

Eigenschappen

•LCD display (met blauwe achtergrondverlichting)

•impulsuitgang

•ledaanduiding

Opmerking:

•leds A, B en C lichten op wanneer L1 A/L2 B/L3 C actief

aangesloten zijn.

•De uitgangsaansluiting voor impulsmeting (interne meetpunt) is

alleen bestemd voor meetdoeleinden (fabrikant), en is niet

bedoeld voor continue aansluiting op andere apparatuur

(installatie).

Montage

Dit toestel is ontworpen voor DIN-rail montage.

Verbinding met accessoires en andere apparatuur

Direct type, geen verbinding met andere apparatuur.

Reset

Dit toestel heeft geen reset-functie.

Technische specificaties

afmetingen

7 modules DIN-RAIL

spanning

3 x 230 / 400 V

stroom

3x5(100)A (1)

nauwkeurigheidsklasse

1.0

frequentie

50 / 60 Hz

weergavemodus

LCD 6+1 = 999999.9 kWh

EMDIN03

V. 08 –04/01/2022 7 ©Velleman Group nv

verbruik

≤ 2 W (10 VA)

temperatuurbereik

-20 °C tot 55 °C

max. bedrijfshoogte

2000 m

ledaanduiding

1 flits per impuls

impulsuitgang

800 imp/kWh

spanning: 12 tot 27 V

stroom: 27 mA

impulsbreedte: 90 ms

(1)

3x5(100)A: 3x5 →(Ib = 5 A) en (100) →I max = 100 A.

De interne meting gebeurt altijd bij 3x5 A (Ib) (5A per fase),

dit via een interne spanningsdeler. Bijvoorbeeld, er vloeit een

stroom van 25 of 32 A door de kring. De maximale stroom

door de kring voor deze meter mag 100 A bedragen (I max)

per fase.

Opmerking: De meest nauwkeurige meting voor deze kWh-

meter, is bij een stroom van 5 A door het circuit.

Gebruik dit toestel enkel met originele accessoires. Velleman

Group nv is niet aansprakelijk voor schade of kwetsuren bij

(verkeerd) gebruik van dit toestel. Voor meer informatie over

dit product en de laatste versie van deze handleiding, zie

www.velleman.eu. De informatie in deze handleiding kan te

allen tijde worden gewijzigd zonder voorafgaande

kennisgeving.

Velleman Group nv heeft het auteursrecht voor deze

handleiding. Alle wereldwijde rechten voorbehouden. Het is

niet toegestaan om deze handleiding of gedeelten ervan over te

nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een

elektronisch medium zonder voorafgaande schriftelijke toestemming

van de rechthebbende.

EMDIN03

V. 08 –04/01/2022 8 ©Velleman Group nv

MODE D'EMPLOI

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que

l’élimination d’un appareil en fin de vie peut polluer

l'environnement. Ne pas jeter un appareil électrique ou

électronique (et des piles éventuelles) parmi les déchets

municipaux non-sujets au tri sélectif ; une déchetterie

traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur

ou à un service de recyclage local. Respecter la réglementation locale

relative à la protection de l’environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent

mode d'emploi avant la mise en service de l’appareil. Si l'appareil a

été endommagé pendant le transport, ne pas l’installer et consulter

votre revendeur.

Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les

consignes de sécurité avant d'utiliser l'appareil.

Équipement de classe II.

Uniquement pour usage à l’intérieur.

Catégorie de surtensions III.

•Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus

et des personnes manquant d’expérience et de connaissances ou

dont les capacités physiques, sensorielles ou mentales sont

réduites, si elles ont été formées et encadrées quant à l'utilisation

de l'appareil d'une manière sûre et connaissent les risques

encourus. Ne pas laisser les enfants jouer avec l'appareil. Le

nettoyage et l'entretien ne doivent pas être effectués par des

enfants sans surveillance.

EMDIN03

V. 08 –04/01/2022 9 ©Velleman Group nv

•L'installation et l'entretien doivent être effectués par un technicien

qualifié.

•Les dimensions fournies pour cet appareil sont à titre informatif

seulement.

Description

Compteur d'énergie électronique triphasé à 4 fils sur rail DIN avec

sortie impulsion. Un appareil très précis, fiable, léger et compact.

Schéma de connexion : voir page 2.

Caractéristiques

•afficheur LCD (rétroéclairage bleu)

•sortie d'impulsion

•indicateur LED

Note :

•LED A, B et C s’allument quand L1 A/L2 B/L3 C sont connectées

activement.

•La connexion de sortie pour la mesure d'impulsion (point de

mesure interne) est uniquement destinée à des fins de mesure

(fabricant), et non pas à une connexion en continu à d'autres

équipements (installation).

Montage

Cet appareil est adapté à un montage sur rail DIN.

Interconnexion à des accessoires et d'autres équipements

Type direct, pas d'interconnexion à d'autres équipements.

Réinitialisation

L'appareil n'est pas équipé d'une fonction de réinitialisation.

Spécifications techniques

dimensions

7 modules DIN-RAIL

tension

3 x 230 / 400 V

courant

3x5(100)A (1)

classe de précision

1.0

fréquence

50 / 60 Hz

mode d'affichage

LCD 6+1 = 999999.9 kWh

consommation

≤ 2 W (10 VA)

plage de température

de -20 °C à 55 °C

EMDIN03

V. 08 –04/01/2022 10 ©Velleman Group nv

altitude de service

2000 m

indicateur LED

1 clignotement par impulsion

sortie d'impulsion

800 imp/kWh

tension : de 12 à 27 V

courant : 27 mA

largeur d'impulsion : 90 ms

(1)

3x5(100)A: 3x5 →(Ib = 5 A) et (100) →I max = 100 A.

La mesure interne se fait toujours à 3x5 A (Ib) (5 A par

phase), et ceci via un diviseur de tension interne. Par

exemple, un courant de 25 ou 32 A circule dans le circuit. Le

courant maximal autorisé pour ce compteur kWh est de 100 A

(I max) par phase.

Note : Les mesures les plus précises pour ce compteur kWh se

font avec un courant de 5 A dans le circuit.

N'employer cet appareil qu’avec des accessoires d’origine.

Velleman Group nv ne peut, dans la mesure conforme au droit

applicable être tenue responsable des dommages ou lésions

(directs ou indirects) pouvant résulter de l’utilisation de cet

appareil. Pour plus d'informations concernant cet article et la

dernière version de ce mode d'emploi, consulter notre site

www.velleman.eu. Les spécifications et le continu de ce mode

d'emploi peuvent être modifiés sans notification préalable.

Velleman Group nv est l’ayant droit des droits d’auteur de ce

mode d'emploi. Tous droits mondiaux réservés. Toute

reproduction, traduction, copie ou diffusion, intégrale ou partielle, du

contenu de ce mode d'emploi par quelque procédé ou sur tout

support électronique que ce soit est interdite sans l’accord préalable

écrit de l’ayant droit.

Autres manuels pour EMDIN03

Table des matières

Langues :

Autres manuels Velleman Instrument de mesure

Velleman

Velleman HQ-Power ORBITER VDP201GLD Manuel utilisateur

Velleman

Velleman DVM1300 Manuel utilisateur

Velleman

Velleman DVM830L Manuel utilisateur

Velleman

Velleman EMDIN02 Manuel utilisateur

Velleman

Velleman Panel Scope VPS10 Manuel utilisateur

Velleman

Velleman PEREL E305DO2-GN Manuel utilisateur

Velleman

Velleman DVM030 Manuel utilisateur

Velleman

Velleman DCM100 Manuel utilisateur

Velleman

Velleman PEREL E305EM6 Manuel utilisateur

Velleman

Velleman NETBPEM2 Manuel utilisateur

Velleman

Velleman DVM8681 Manuel utilisateur

Velleman

Velleman WS8461 Manuel utilisateur

Velleman

Velleman VTUSD2 Manuel utilisateur

Velleman

Velleman AVM52ERT Manuel utilisateur

Velleman

Velleman DVM1307 Manuel utilisateur

Velleman

Velleman DCM120 Manuel utilisateur

Velleman

Velleman DVM854 Manuel utilisateur

Velleman

Velleman HC-SR05 Manuel utilisateur

Velleman

Velleman DVR4H3 Manuel utilisateur

Velleman

Velleman DTP5 Manuel utilisateur

Velleman

Velleman NETBPEM5 Manuel utilisateur

Velleman

Velleman DVM8681 Manuel utilisateur

Velleman

Velleman DEM900 Manuel utilisateur

Velleman

Velleman Personal Scope HPS50 Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
