Velleman EMDIN02 Manuel utilisateur

EMDIN02

SINGLE PHASE - DUAL MODULE DIN-RAIL MOUNT kWh METER

EENFASIGE - DUBBELE kWh-METER VOOR DIN-RAIL MONTAGE

COMPTEUR ÉLECTRIQUE (kWh) MONOPHASÉ DOUBLE MODULE

DIN-RAIL

MEDIDOR kWh MONOFÁSICO PARA MONTAJE EN RIEL DIN

- 2 MÓDULOS

EINPHASIGES kWh-MESSGERÄT FÜR HUTSCHIENENMONTAGE

- 2 MODULE

ENGLISH 2

NEDERLANDS 3

FRANCAIS 5

ESPAÑOL 7

DEUTSCH 9

EMDIN02

V. 05 –10/06/2013 2 ©Velleman nv

ENGLISH

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that

disposal of the device after its lifecycle could harm the

environment. Do not dispose of the unit (or batteries) as

unsorted municipal waste; it should be taken to a

specialized company for recycling. This device should be

returned to your distributor or to a local recycling service. Respect

the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly

before bringing this device into service. If the device was damaged in

transit, don't install or use it and contact your dealer.

Safety instructions

A qualified technician should install and service this device.

The measurements provided by this device are for information

purposes only.

Description

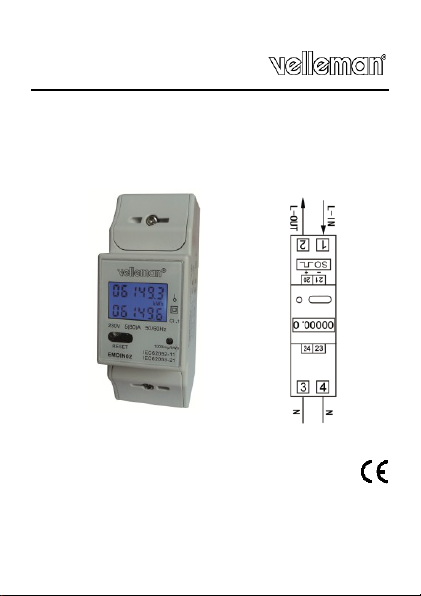

Refer to the illustrations on page 1 of this manual.

This single phase DIN rail kWh meter is a new generation of single

phase electronic watt-hour meters, adopting micro-electronic

techniques, LSI circuits and advanced digital and SMT techniques.

The meter is in conformity with the relevant technical requirements

of Class 1, Class 2 and IEC62052-11, IEC62053-21. It accurately and

directly measures 50/60Hz active energy consumption from single

phase AC electricity net.

Features

LCD display (with blue backlight)

pulse output

LED indicator

Reset

To reset the device, keep your finger on the infrared eye (marked

Reset) for 3 to 12 seconds.

EMDIN02

V. 05 –10/06/2013 3 ©Velleman nv

Technical Specifications

voltage

230 V

current

5 (80) A

accuracy class

1.0

frequency

50 / 60 Hz

display mode

LCD 5+1 = 99999.9 kWh

power consumption

≤ 0.4 W (8 VA)

temperature range

-20 to 65 °C

LED indicator

1 blink per pulse

pulse output

1000 imp/kWh

voltage: 12 to 27 V

current: 27 mA

impulse width: 90 ms

Use this device with original accessories only. Velleman nv cannot be

held responsible in the event of damage or injury resulting from

(incorrect) use of this device. For more info concerning this product

and the latest version of this manual, please visit our website

www.velleman.eu. The information in this manual is subject to

change without prior notice.

The copyright to this manual is owned by Velleman nv. All

worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or

otherwise without the prior written consent of the copyright holder.

NEDERLANDS

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat,

als het na zijn levenscyclus wordt weggeworpen, dit toestel

schade kan toebrengen aan het milieu. Gooi dit toestel (en

eventuele batterijen) niet bij het gewone huishoudelijke

afval; het moet bij een gespecialiseerd bedrijf

terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of

EMDIN02

V. 05 –10/06/2013 4 ©Velleman nv

naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke

milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het

toestel in gebruik neemt. Werd het toestel beschadigd tijdens het

transport, installeer het dan niet en raadpleeg uw dealer.

Veiligheidsinstructies

Laat dit toestel installeren en onderhouden door een geschoolde

technicus.

De door het toestel aangegeven afmetingen zijn louter

informatief.

Omschrijving

Raadpleeg de afbeeldingen op pagina 1 van deze handleiding.

Deze eenfasige kWh-meter voor DIN-rail montage behoort tot de

nieuwe generatie van eenfasige, elektronische energiemeters. Deze

gebruiken micro-elektronische technieken, LSI-circuits (Large Scale

integrated) en geavanceerde, digitale en SMT-technieken. De meter

voldoet aan de relevante technische voorschriften van klasse 1,

klasse 2 en IEC62052-11, IEC62053-21. Het actieve energieverbruik

kan nauwkeurig en rechtstreeks worden opgemeten van eenfasige

elektriciteitsnetten (50/60Hz).

Eigenschappen

LCD display (met blauwe achtergrondverlichting)

impulsuitgang

LED-indicator

reset

Om het toestel naar fabrieksinstellingen terug te zetten, houd uw

vinger 3 tot 12 seconden op het IR-oog (RESET).

Technische specificaties

voltage

230 V

stroom

5 (80) A

nauwkeurigheidsklasse

1.0

frequentie

50 / 60 Hz

displaymodus

LCD 5+1 = 99999.9 kWh

EMDIN02

V. 05 –10/06/2013 5 ©Velleman nv

verbruik

≤ 0.4 W (8 VA)

temperatuurbereik

-20 tot 65 °C

LED-indicator

1 flits per impuls

impulsuitgang

1000 imp/kWh

voltage: 12 to 27 V

stroom: 27 mA

impulsbreedte: 90 ms

Gebruik dit toestel enkel met originele accessoires. Velleman nv is

niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik

van dit toestel. Voor meer informatie over dit product en de laatste

versie van deze handleiding, zie www.velleman.eu. De informatie in

deze handleiding kan te allen tijde worden gewijzigd zonder

voorafgaande kennisgeving.

Velleman nv heeft het auteursrecht voor deze handleiding.

Alle wereldwijde rechten voorbehouden. Het is niet toegestaan

om deze handleiding of gedeelten ervan over te nemen, te kopiëren,

te vertalen, te bewerken en op te slaan op een elektronisch medium

zonder voorafgaande schriftelijke toestemming van de

rechthebbende.

FRANCAIS

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que

l'élimination d'un appareil en fin de vie peut polluer

l'environnement. Ne pas jeter un appareil électrique ou

électronique (et des piles éventuelles) parmi les déchets

municipaux non sujets au tri sélectif; une déchèterie

traitera l'appareil en question. Renvoyer cet appareil à votre

fournisseur ou à un service de recyclage local. Il convient de

respecter la réglementation locale relative à la protection de

l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire le présent mode d'emploi

attentivement avant la mise en service de l'appareil. Si l'appareil a

EMDIN02

V. 05 –10/06/2013 6 ©Velleman nv

été endommagé pendant le transport, ne pas installer et consulter

votre revendeur.

Consignes de sécurité

Confier l’installation et l’entretien à un technicien qualifié.

Les dimensions fournies par cet appareil sont à titre informatif

seulement.

Description

Se référer aux illustrations en page 1 de ce mode d'emploi.

Ce compteur d'énergie électrique (kWh) monophasé sur rail DIN est

une nouvelle génération de compteurs d'énergie électroniques

monophasés, utilisant des techniques micro-électroniques, des

circuits à haute intégration (LSI), des techniques numériques

avancées et des techniques CMS. Le compteur satisfait aux

exigences techniques applicables de la classe 1, classe 2 et

IEC62052-11, IEC62053-21. Il est utilisé pour mesurer la

consommation d'énergie active de manière exacte et directe depuis

les réseaux à courant alternatif monophasé (50/60 Hz).

Caractéristiques

afficheur LCD (rétroéclairage bleu)

sortie d'impulsion

Indicateur LED

Réinitialisation

Pour réinitialiser l'appareil, maintenir le doigt 3 à 12 secondes sur

l'œil infrarouge (RESET).

Spécifications techniques

voltage

230 V

courant

classe de précision

1.0

fréquence

50 / 60 Hz

mode d'affichage

LCD 5+1 = 99999.9 kWh

consommation

≤ 0.4 W (8 VA)

plage de

température

-20 à 65 °C

Indicateur LED

1 clignotement par impulsion

sortie d'impulsion

1000 imp/kWh

EMDIN02

V. 05 –10/06/2013 7 ©Velleman nv

voltage : 12 to 27 V

courant : 27 mA

largeur d'impulsion 90 ms

N'employer cet appareil qu'avec des accessoires d'origine. La SA

Velleman ne peut, dans la mesure conforme au droit applicable être

tenue responsable des dommages ou lésions (directs ou indirects)

pouvant résulter de l’utilisation de cet appareil. Pour plus

d'information concernant cet article et la dernière version de cette

notice, consulter notre site www.velleman.eu. Les spécifications et le

contenu de cette notice peuvent être modifiés sans avis préalable.

SA Velleman est l’ayant droit des droits d’auteur pour cette

notice. Tous droits mondiaux réservés. Toute reproduction,

traduction, copie ou diffusion, intégrale ou partielle, du contenu de

cette notice par quelque procédé ou sur tout support électronique

que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.

ESPAÑOL

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a

este producto

Este símbolo en este aparato o el embalaje indica que, si

tira las muestras inservibles, podrían dañar el medio

ambiente. No tire este aparato (ni las pilas, si las hubiera)

en la basura doméstica; debe ir a una empresa

especializada en reciclaje. Devuelva este aparato a su

distribuidor o a la unidad de reciclaje local. Respete las leyes locales

en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del

manual antes de usar el aparato. Si el aparato ha sufrido algún daño

en el transporte no lo instale y póngase en contacto con su

distribuidor.

EMDIN02

V. 05 –10/06/2013 8 ©Velleman nv

Instrucciones de seguridad

La instalación y el mantenimiento deben ser realizados por un

técnico cualificado.

Las mediciones proporcionadas por este aparato son meramente

informativas.

Descripción

Véase las figuras en la página 1 de este manual del usuario.

Este medidor de energía monofásico para montaje en riel DIN

pertenece a la nueva generación de medidores electrónicos

monofásicos. El aparato utiliza técnicas micro electrónicas, circuitos

LSI y tecnologías de montaje superficial digitales y avanzadas.

Cumple con los requisitos técnicos de la clase 1, la clase 2 y

IEC62052-11, IEC62053-21 Mide el consumo de energía eléctrica de

50 Hz o 60 Hz de una red eléctrica AC

Características

pantalla LCD (con retroiluminación azul)

salida de impulsos

LED

Reinicialización

Para reinicializar el aparato, mantenga el dedo de 3 a 12 segundos

en el ojo infrarrojo (RESET).

Especificaciones

alimentación

230 V

corriente

5 (80) A

clase de precisión

1,0

frecuencia

50 / 60 Hz

modo de

visualización

LCD 5+1 = 99999.9 kWh

consumo

≤ 0.4 W (8 VA)

gama de

temperatura

-20 a 65 °C

LED

1 parpadeo por impulso

salida de impulsos

1000 imp/kWh

alimentación: 12 to 27 V

corriente: 27 mA

EMDIN02

V. 05 –10/06/2013 9 ©Velleman nv

anchura de impulso: 90 ms

Utilice este aparato sólo con los accesorios originales. Velleman NV

no será responsable de daños ni lesiones causados por un uso

(indebido) de este aparato. Para más información sobre este

producto y la versión más reciente de este manual del usuario, visite

nuestra página www.velleman.eu. Se pueden modificar las

especificaciones y el contenido de este manual sin previo aviso.

Velleman NV dispone de los derechos de autor para este

manual del usuario. Todos los derechos mundiales

reservados. Está estrictamente prohibido reproducir, traducir,

copiar, editar y guardar este manual del usuario o partes de ello sin

previo permiso escrito del derecho habiente.

DEUTSCH

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt

an, dass die Entsorgung dieses Produktes nach seinem

Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien)

nicht als unsortiertes Hausmüll; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten Firma

zwecks Recycling entsorgt werden. Diese Einheit muss an den

Händler oder ein örtliches Recycling-Unternehmen retourniert

werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an

Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen

Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch.

Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall

sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren

Händler.

Sicherheitshinweise

Lassen Sie dieses Gerät von einem Fachmann installieren und

warten.

EMDIN02

V. 05 –10/06/2013 10 ©Velleman nv

Die vom Gerät angezeigten Abmessungen dienen nur zu

Informationszwecken.

Beschreibung

Siehe Abbildungen, Seite 1 dieser Bedienungsanleitung.

Dieses einphasige Energiekostenmessgerät für Hutschienenmontage

gehört zur neuen Generation von einphasigen elektronischen

Stromzählern. Das Gerät verwendet Mikro-elektronische Techniken,

LSI-Kreise und fortgeschrittene digitale und Oberflächenmontage-

Techniken. Das Gerät erfüllt die technischen Anforderungen von

Klasse 1, Klasse 2 und IEC62052-11, IEC62053-21. Es misst genau

und direkt den Energieverbrauch (50/60 Hz) von einphasigen AC-

Stromnetzen

Eigenschaften

LCD-Display (mit blauer Hintergrundbeleuchtung)

Impulsausgang

LED-Anzeige

Rücksetzung

Um das Gerät auf Werkseinstellungen zurückzusetzen, legen Sie

Ihren Finger 3 bis 12 Sekunden auf das IR-Auge (RESET).

Technische Daten

stromversorgung

230 V

Stromverbrauch

5 (80) A

Genauigkeitsklasse

1,0

Frequenz

50 / 60 Hz

Displaymodus

LCD 5+1 = 99999.9 kWh

Verbrauch

≤ 0.4 W (8 VA)

Temperaturbereich

-20 bis 65 °C

LED-Anzeige

1 Blitz pro Impuls

Impulsausgang

1000 imp/kWh

stromversorgung: 12 bis 27 V

Stromverbrauch: 27 mA

Impulswertigkeit: 90 ms

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen.

Velleman NV übernimmt keine Haftung für Schaden oder

Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr

Autres manuels pour EMDIN02

Table des matières

Langues :

Autres manuels Velleman Instrument de mesure

Velleman

Velleman DVM123 Manuel utilisateur

Velleman

Velleman VTUSD Manuel utilisateur

Velleman

Velleman DCM267N Manuel utilisateur

Velleman

Velleman APS230 Manuel utilisateur

Velleman

Velleman K8063 Manuel utilisateur

Velleman

Velleman SHE16 Manuel utilisateur

Velleman

Velleman DCM268N Manuel utilisateur

Velleman

Velleman EC12D Manuel utilisateur

Velleman

Velleman DVM321 Manuel utilisateur

Velleman

Velleman DVM8681 Manuel utilisateur

Velleman

Velleman NETBSEM Manuel utilisateur

Velleman

Velleman OFK1RC Manuel utilisateur

Velleman

Velleman DCM267 Manuel utilisateur

Velleman

Velleman DCM266L Manuel utilisateur

Velleman

Velleman DVM1307 Manuel utilisateur

Velleman

Velleman DVM322DI Manuel utilisateur

Velleman

Velleman DVM8080 Manuel utilisateur

Velleman

Velleman DVR4QA Manuel utilisateur

Velleman

Velleman DVM1200 Manuel utilisateur

Velleman

Velleman PersonalScope HPS5 Manuel utilisateur

Velleman

Velleman PEREL HMUSD2 Manuel utilisateur

Velleman

Velleman DVM030 Manuel utilisateur

Velleman

Velleman VM200 Manuel utilisateur

Velleman

Velleman Personal Scope HPS10 Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
