WL 1030 –Bedienungsanleitung

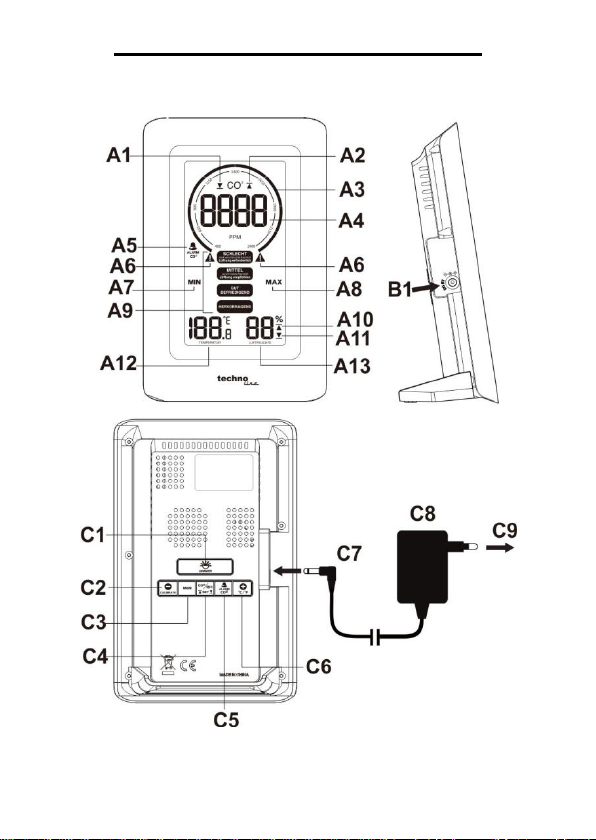

Übersicht

DE2

A –Vorderansicht

A1 –CO2-Untergrenzenalarm-Symbol

A2 –CO2-Obergrenzenalarm-Symbol

A3 –CO2-Bewegungsdiagram-Indikator

A4 –CO2-Anzeige

A5 –CO2-Klangalarm-Symbol

A6 –CO2-Warnsymbol

A7 –MIN-Symbol

A8 –MAX-Symbol

A9 –Lüftungsempfehlungen

A10 –Luftfeuchtigkeits-Obergrenzenalarm-Symbol

A11 –Luftfeuchtigkeits-Untergrenzenalarm-Symbol

A12 –Innentemperatur

A13 –Innenluftfeuchtigkeit

B –Seitenansicht

B1 –Netzteil-Anschluss

C –Rückansicht

C1 –“DIMMER” -Taste

C2 –“-“ and “CALIBRATE” -Taste

C3 –“MEM” -Taste

C4 –“CO2/RH% / SET” -Taste

C5 –“ALARM CO2” -Taste

C6 –“+“ and “°C/°F” -Taste

C7 –DC-Stecker verbinden, um das Gerät einzuschalten

C8 –AC/DC Netzteil

C9 –Schließen Sie den AC-Stecker an eine

Haushaltssteckdose an

Hauptfunktionen

•DreifarbigeAnzeigen von CO2-Niveau, Temperatur und relativer

Luftfeuchtigkeit

•Nicht-dispersiver Infrarot(NDIR)-Gassensor zur CO2-Erkennung

•Großer CO2-Messbereich von 400 bis 5000 PPM

•Farbige Darstellung der Lüftungsempfehlung auf der Grundlage der

CO2-Konzentration in der Luft

DE3

•Momentaner und zeitgewichteter Durchschnitt der CO2-Messung (15

Minuten / 8 Stunden)

•Maximale, Minimale und Mittelwertspeicherung der letzten 24 Stunden

•Einstellbarer Ober- oder Untergrenzenalarm für CO2 mit optionalem

Alarmton für Obergrenzenalarm

•Einstellbarer visueller Hoch- oder Niedrigwertalarm für Luftfeuchtigkeit

•Automatische CO2-Basislinienkalibrierung

•Hintergrundbeleuchtung mit einstellbaren Helligkeitsstufen

•Eingebauter Speicherchip zum Speichern von Einstellungen, wenn die

Stromversorgung unterbrochen ist

•Tischaufstellung

•Stromversorgung: 5V~1.2A Netzteil KA0601A-0501200EUS (inklusive)

Inbetriebnahme

Stecken Sie das beiliegende 5V-1,2A Netzteil in eine AC-Wandsteckdose

und dann in den Netzteilanschluss (B1) an der linken Rückseite der WL

1030. Die Anzeige wird mit der entsprechenden Temperatur und relativen

Luftfeuchtigkeit dargestellt.

Ihr CO2-Messwert zeigt "150" an und beginnt einem Countdown in

Sekunden mit einem sich bewegenden Diagramm. Die relevanten CO2-

Daten werden in 2,5 Minuten angezeigt. In 24 Stunden kalibriert er sich

weiter und zeigt die korrekten CO2-Daten an.

Wenn die Stromversorgung unterbrochen wird, funktioniert der WL 1030

nicht, die Anzeige und die Hintergrundbeleuchtung werden ausgeschaltet.

Die Einstellungen Ihres Geräts werden vom internen Speicherchip

beibehalten, so dass Ihr Monitor nach Wiederaufnahme der

Stromversorgung wieder funktioniert.

Lüftungsempfehlung auf der Grundlage der CO2-Konzentration in der

Luft

Messbereich

Anzeigestatus

Über 2000 ppm Äq.

DE4

1501 –2000 ppm Äq.

1001 –1500 ppm Äq.

601 –1000 ppm Äq.

400 –600 ppm Äq.

Ihr CO2-Monitor misst und zeigt das CO2 in PPM mit farbigen

Lüftungsempfehlungen an:

Die CO2-Warnsymbole (A6) blinken, wenn der aktuelle CO2-

Messwert über 2000 ppm liegt.

Einstellung des Obergrenzenalarms und Untergrenzenalarms für CO2

und Luftfeuchtigkeit

1) Halten Sie die “CO2/RH% / SET” Taste (C4) gedrückt. Die CO2 Ziffern

“400” (Standard) blinken und das -Symbol (A1) wird angezeigt. Drücken

Sie die “+“ oder die “-“ Taste, um den Grenzwert des Untergrenzenalarms

für CO2 in +/- 10 PPM-Schritten anzupassen. Der niedrigste Grenzwert ist

400 PPM.

2) Drücken Sie die “CO2/RH% / SET” Taste (C4) erneut. Die CO2 Ziffern

“2000” (Standard) blinken und das - Symbol (A2) wird angezeigt.

Drücken Sie die “+“ oder die “-“ Taste, um den Grenzwert des

Obergrenzenalarms für CO2 in +/- 10 PPM-Schritten anzupassen. Der

höchste Grenzwert ist 5000 PPM.

3) Drücken Sie die “CO2/RH% / SET” Taste (C4) erneut. Die

Luftfeuchtigkeits-Ziffern “35%” (Standard) blinken und das - Symbol (A1)

wird angezeigt. Drücken Sie die “+“ oder die “-“ Taste, um den Grenzwert

DE5

des Untergrenzenalarms für die Luftfeuchtigkeit in +/- 1%-Schritten

anzupassen. Der niedrigste Grenzwert ist 20%

4) Drücken Sie die “CO2/RH% / SET” Taste (C4) erneut. Die

Luftfeuchtigkeits-Ziffern “70%” (Standard) blinken und das - Symbol (A2)

wird angezeigt. Drücken Sie die “+“ oder die “-“ Taste, um den Grenzwert

des Obergrenzenalarms für die Luftfeuchtigkeit in +/- 1%-Schritten

anzupassen. Der höchste Grenzwert ist 95%.

5) Drücken Sie die “CO2/RH% / SET” Taste (C4) erneut, um die Einstellung

zu bestätigen und zu beenden. Der WL 1030 kehrt zum normalen

Anzeigemodus zurück.

Hinweise:

Halten Sie die "+" oder die "-" Taste gedrückt, um den Einstellvorgang

zu beschleunigen.

Ihr WL 1030 speichert Ihre Einstellungen und verlässt den

Alarmeinstellungsmodus, wenn für 10 Sekunden keine Taste gedrückt

wird.

4 verschiedene Alarmeinstellungen:

CO2-Untergrenzenalarm (Werkseinstellung 400 ppm Äq.)

CO2-Obergrenzenalarm (Werkseinstellung 2000 ppm Äq.)

Luftfeuchtigkeits-Untergrenzenalarm (Werkseinstellung 35%)

Luftfeuchtigkeits-Oberrgrenzenalarm (Werkseinstellung 70%)

Wenn das gemessene CO2 oder die Luftfeuchtigkeit die eingestellte obere /

untere Alarmstufe erreicht, erscheint das entsprechende Symbol (A2)

oder (A1) und blinkt, um das Erreichen des Grenzwertes anzuzeigen.

Verwendung des akustischen CO2-Alarms (für den Obergrenzenalarm)

1) Drücken Sie die “ALARM CO2”Taste (C5), um den CO2 Alarm

einzuschalten. Wenn der Alarm eingeschaltet ist, erscheint das CO2-

Klangalarm-Symbol (A5) auf der Anzeige.

DE6

2) Wenn das gemessene CO2 den eingestellten Wert erreicht,, blinken das

-Symbol (A2) und CO2-Klangalarm-Symbol (A5). Es ertönt kontinuierlich

ein akustischer Signalton. Der Signalton beschleunigt sich, wenn der

gemessene CO2-Gehalt die eingestellte Alarmstufe überschreitet.

In diesem Fall öffnen Sie bitte die Fenster, regulieren Sie die Belüftung und

reduzieren Sie die Anzahl der Personen im Raum, um die Luftqualität Ihrer

Umgebung zu verbessern.

3) Drücken Sie die “ALARM CO2”Taste (C5), um den CO2-Klangalarm zu

deaktivieren. Das -Symbol (A2) blinkt weiterhin, solange der CO2-Gehalt

den eingestellten Höchstwert überschreitet.

Zur Anzeige des maximalen (MAX), minimalen (MIN), 15-minütigen, 8-

stündigen zeitgewichteten Mittelwertspeichers

1) Drücken Sie die “MEM”-Taste (C3) mehrfach, um erst die maximale und

minimale Aufzeichnung der CO2-, Temperatur- und

Luftfeuchtigkeitsmessungen (das MAX- oder MIN-Symbol wird angezeigt)

anzuzeigen und dann die 15-Minuten und 8-Stunden zeitgewichteten

Mittelwerte für CO2 (15 M oder 8Hr wird angezeigt).

Hinweis Sie müssen Ihren Monitor mindestens 15 Minuten lang

eingeschaltet haben, um den relevanten gewichteten Mittelwert des CO2-

Gehalts der letzten 15 Minuten anzuzeigen. Und 8 Stunden, um den

gewichteten Mittelwert der letzten 8 Stunden anzuzeigen.

2) Um die historischen Werte zurückzusetzen, halten Sie die “MEM”-Taste

(C3) gedrückt, nachdem der Max / Min /15-M / 8-Hr -Messwert angezeigt

wurde. Alle Ziffern auf der Anzeige werden zu "----" geändert und Ihr

Monitor beginnt, Daten für den nächsten 24-Stunden-Zeitraum zu

speichern.

Kalibrierung des CO2-Sensors

Dieser Monitor ist werkseitig auf eine 400 PPM CO2-Standardkonzentration

kalibriert.

DE7

Vorsicht: Kalibrieren Sie den Monitor nicht manuell in einer Umgebung mit

unbekannter CO2-Konzentration.

Automatische Kalibrierung: Ihr Monitor ist mit einem Smartchip

ausgestattet, so dass er sich automatisch kalibriert, um die Abweichung des

CO2-Sensors bei längerem Gebrauch zu reduzieren. Er kalibriert sich

automatisch auf den minimalen CO2-Messwert, der während 7 Tagen

kontinuierlicher Überwachung ermittelt wurde.

Hinweis: Stellen Sie sicher, dass der Ort, an dem Sie Ihren Monitor

aufstellen, täglich mindestens etwa eine Stunde lang gut belüftet ist (mit

einem CO2-Gehalt nahe 400 PPM), oder bringen Sie den Monitor täglich

einige Stunden lang in einen gut belüfteten Raum, um die automatische

Basislinienkalibrierung durchzuführen.

Manuelle Kalibrierung des CO2-Sensors

1) Stellen Sie Ihren CO2-Monitor in eine 400 PPM-Kalibrierumgebung.

Schalten Sie ihn ein und warten Sie einige Minuten, bis der erste CO2-

Messwert angezeigt wird. Halten Sie die "CALIBRATE" Taste (C2)

gedrückt, bis "CAL" auf der Anzeige blinkt.

2) Nach etwa 20 Minuten hört das Blinken auf und die Erstkalibrierung ist

abgeschlossen. Ihr CO2-Monitor kehrt zum normalen Anzeigemodus zurück

und setzt die Kalibrierung im Hintergrund fort. Der Monitor braucht 24

Stunden Laufzeit, bis der korrekte CO2-Wert anzeigt wird.

Hinweis: Bitte warten Sie, bis Ihr CO2-Monitor den Kalibrierungsprozess

von selbst abgeschlossen hat. Drücken Sie während des Vorgangs weder

die "CALIBRATE" (C2) Taste noch eine der anderen Taste.

Temperatur

Drücken Sie im normalen Anzeigemodus die "°C/°F" Taste (C6), um

zwischen der Temperaturanzeige in °C oder °F umzuschalten.

DE8

Anzeigehelligkeit einstellen

Drücken Sie die “DIMMER” Taste (C1), um die Helligkeit der Anzeige auf

sehr hell, weniger hell oder aus (OFF) zu setzen.

Fehlerbehebung

Keine Anzeige oder Funktionen

Prüfen Sie ob das Netzteil richtig angeschlossen ist.

Reaktionszeit

Stellen Sie sicher, dass die Luftstromkanäle an der Rückseite des Monitors

nicht blockiert oder abgedeckt sind.

CO2-Anzeige zeigt “Err” an

Der CO2-Sensor funktioniert nicht richtig. Trennen Sie AC/DC-Netzteil (C8)

für 10 Sekunden vom Strom. Danach das Netzteil wieder an den Strom

anschließen.

Pflege und Wartung

1. Stellen Sie Ihren Monitor auf eine stabile Oberfläche und vermeiden

Sie direkte Sonneneinstrahlung, übermäßige Hitze oder Feuchtigkeit.

2. Reinigen Sie Ihren Monitor mit einem weichen, nur mit milder Seife

und Wasser angefeuchteten Tuch. Stärkere Mittel wie Benzin,

Verdünner oder ähnliche Materialien können die Oberfläche Ihres

Gerätes beschädigen. Vergewissern Sie sich, dass der Monitor vor der

Reinigung vom Stromnetz getrennt ist.

3. Entfernen Sie nicht die Rückwand des Gehäuses und verändern Sie

keine Komponenten des Gerätes.

4. Schließen Sie keine anderen AC/AC- oder AC/DC-Adapter mit

abweichenden technischen Daten oder abweichender Spannung an.

CO2 -Werte und Richtlinien

Nachstehend sind einige CO2-Referenzniveaus im Allgemeinen aufgeführt:

400~600 ppm Normal-/Grundniveau der Außenluft.

DE9

600~1,000 ppm Typisches Niveau für bewohnte Räume mit

gutem Luftaustausch.

1,000 ~1,500 ppm Verschmutzte Raumluft, Lüftung des Raumes

empfohlen!

1,500~2,000 ppm Stark verschmutzte Raumluft: Folgen:

Schläfrigkeit und schlechte Luft.

Lüftung des Raumes erforderlich!

2,000~5,000 ppm Sehr stark verschmutzte Raumluft.

Folgen: Kopfschmerzen, Schläfrigkeit und

stagnierender, muffiger, stickiger Luft.

Schlechte Konzentration,

Aufmerksamkeitsverlust, erhöhte

Herzfrequenz und leichte Übelkeit können

ebenfalls vorhanden sein.

Lüftung des Raumes dringend erforderlich!

>5,000 ppm Die Exposition kann zu ernsthaftem

Sauerstoffmangel führen, der dauerhafte

Hirnschäden, Koma und Tod zur Folge haben

kann.

Umgehendes Lüften zwingend erforderlich!

Konformitätserklärung

Hiermit erklärt Technotrade, dass sich das Produkt WL 1030 in

Übereinstimmung mit den grundlegenden Anforderungen und den übrigen

einschlägigen Bestimmungen der Richtlinie 2014/53/EU und ROHS

2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie

unter: www.technoline.de/doc/4029665610306

Technische Daten

CO2

Messbereich : 400 –5000 PPM

Auflösung : 1 PPM

Genauigkeit : +/-5% +50 PPM

Aufwärmzeit : 1 Minute

Temperaturbereich : 0°C bis 50°C / 32°F bis 122°F

DE10

Temperaturauflösung : 0,1°C / 0,2°F

Luftfeuchtigkeitsbereich : 20% - 95%

Luftfeuchtigkeitsauflösung : 1%

Betriebstemperatur : 0°C bis 50°C / 32°F bis 122°F,

< 95%, nicht kondensierend

Anzeige außerhalb des Bereichs

CO2 : 400 (≤400 PPM) /

HI (≥5000 PPM)

Temperatur : LO (≤0°C / 32°F) /

HI (≥50°C / 122°F)

Luftfeuchtigkeit : 20% (≤20%) /

95% (≥95%)

Stromversorgung : 5V DC, 1,2A Netzteil

Standardeinstellungen

CO2 Alarm : Niedrig - 400, Hoch –2000

RH% Alarm : Niedrig –35%, Hoch –70%

CO2 Klangalarm : Aus

Temperatur : °C

Anzeigenhelligkeitsstufe : Hoch

Vorsichtsmaßnahmen

Dieses Gerät ist für den Gebrauch in Innenräumen gedacht.

Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen

aus.

Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht,

Staub und Feuchtigkeit aus.

Tauchen Sie das Gerät nicht in Wasser.

Vermeiden Sie den Kontakt mit ätzenden Materialien.

Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.

Öffnen Sie nie das Gehäuse und verändern Sie nicht bauliche

Bestandteile des Geräts.

Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Technoline Station météorologique

Technoline

Technoline WS 9215 Manuel utilisateur

Technoline

Technoline WS 9120 Manuel utilisateur

Technoline

Technoline WS 6832 Manuel utilisateur

Technoline

Technoline WS 9422 Manuel utilisateur

Technoline

Technoline WS 6820 Manuel utilisateur

Technoline

Technoline WS9251 Instructions d'installation

Technoline

Technoline MOBILE ALERTS MA 10430 Manuel utilisateur

Technoline

Technoline WS1900 Manuel utilisateur

Technoline

Technoline WS 6750 Manuel utilisateur

Technoline

Technoline WS 9274 Manuel utilisateur

Technoline

Technoline WS6620 Manuel utilisateur

Technoline

Technoline WS-9632-IT Manuel utilisateur

Technoline

Technoline WS 9910 Manuel utilisateur

Technoline

Technoline WS 6750 Manuel utilisateur

Technoline

Technoline WS 9130 Manuel utilisateur

Technoline

Technoline WS9135 Manuel utilisateur

Technoline

Technoline WS 6760 Manuel utilisateur

Technoline

Technoline WT 245 Manuel utilisateur

Technoline

Technoline WS 6448 Manuel utilisateur

Technoline

Technoline WS 9120 Manuel utilisateur

Technoline

Technoline WS 6830 Manuel utilisateur

Technoline

Technoline WS 9765 Manuel utilisateur

Technoline

Technoline WS 9767 Manuel utilisateur

Technoline

Technoline WS7073 Manuel utilisateur

Manuels Station météorologique populaires d'autres marques

Auriol

Auriol AHFL 433 A1 Manuel utilisateur

NexSens

NexSens G2-HYDROMET Manuel utilisateur

Hyundai

Hyundai WS 2202 Manuel utilisateur

IROX

IROX HBVR761 UV-X Manuel utilisateur

La Crosse Technology

La Crosse Technology C86371 Manuel utilisateur

ADE

ADE WS 1711 Manuel utilisateur

Auriol

Auriol z29592 Manuel utilisateur

Auriol

Auriol 296289 Manuel utilisateur

Hyundai

Hyundai WS 2266 Manuel utilisateur

La Crosse Technology

La Crosse Technology WS-2210 Manuel utilisateur

La Crosse Technology

La Crosse Technology WS-811561 Manuel utilisateur

Ventus

Ventus W177 Manuel utilisateur

National Geographic

National Geographic VA Colour RC Manuel utilisateur

Renkforce

Renkforce 1208067 Manuel utilisateur

Levenhuk

Levenhuk Discovery Report WA40 Manuel utilisateur

Instant Transmission

Instant Transmission MA 10410 Manuel utilisateur

Lutron Electronics

Lutron Electronics PHB-318 Manuel utilisateur

WAREMA

WAREMA EWFS Weather station eco Manuel utilisateur
