Hier sehen sie den fertig montierten Schneepflugabstützsatz.

Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung und das

Benutzerhandbuch des Schneepfluges gut durch.

Achtung:

Bei Fahrten im öffentlichen Straßenverkehr muß die Aufnahme mit einer

Kunststoffabdeckung abgedeckt werden.

Before you start fitting, please read and understand this instruction manual and the owners

manual of the snowplow.

Attention:

The mounting kit must be covered when driving on public roads!

Am Schwimmbad 8

95326 Kulmbach

Tel. 09221 / 95620

Fax 09221 / 956222

e-mail: verkauf@taubenreuther.de

Anbauanleitung: Schneepfluganbausatz VW T5 / T6

AL: 2183-00

Best.Nr.: 5-295

Montagezeit: ca. 360 min.

Stückliste

***5-295*** Schraubensatz

A

B

C

ED

GF

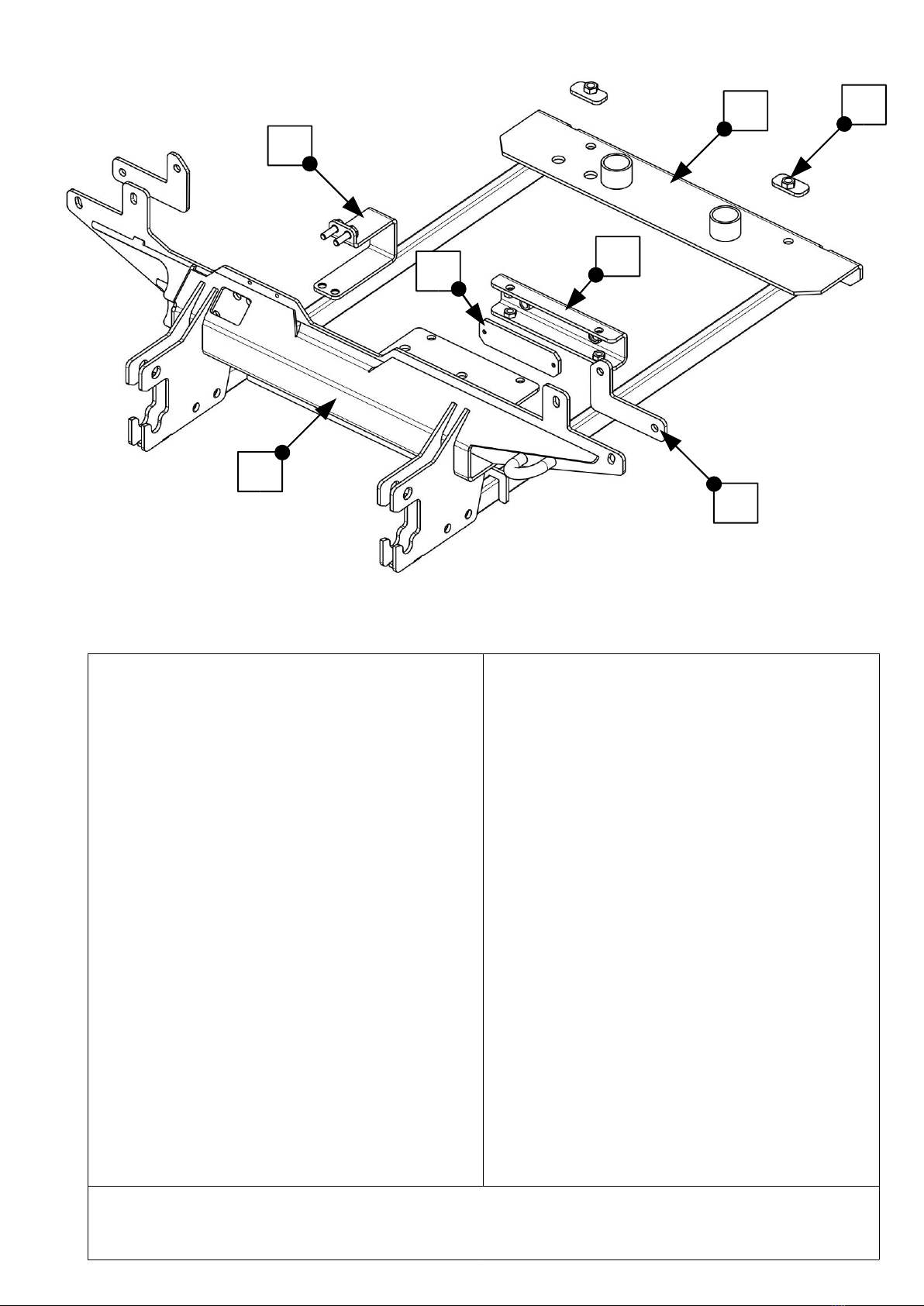

1x Frontaufnahme (A)

2x Verstärkungsblech (B)

1x Sicherungsbüge (C)

1x Klemmstück (D)

1x Druckplatte (E)

2x Gewindeplatte (F)

1x Abstützung (G)

1x Anbauanleitung

1x Gutachten + Aufkleber

2x Schraube M12 x 60

4x Schraube M12 x 50

2x Schraube M12 x 30

6x Federring M12

12x Scheibe M12

6x Mutter M12

4x Senkkopfschraube M10 x 25

2x Schraube M10 x 25

4x Schraube M10 x 50

8x Federring M10

12x Scheibe M10

6x Mutter M10

2x Schraube M6 x 20

2x Scheibe M6

2x Federring M6

1x Wellrohr NU13 150mm

3x Kabelbinder 4,8 x 371

Schrauben Anzugsmomente siehe letzte Seite!

For torque information please see last page!

1

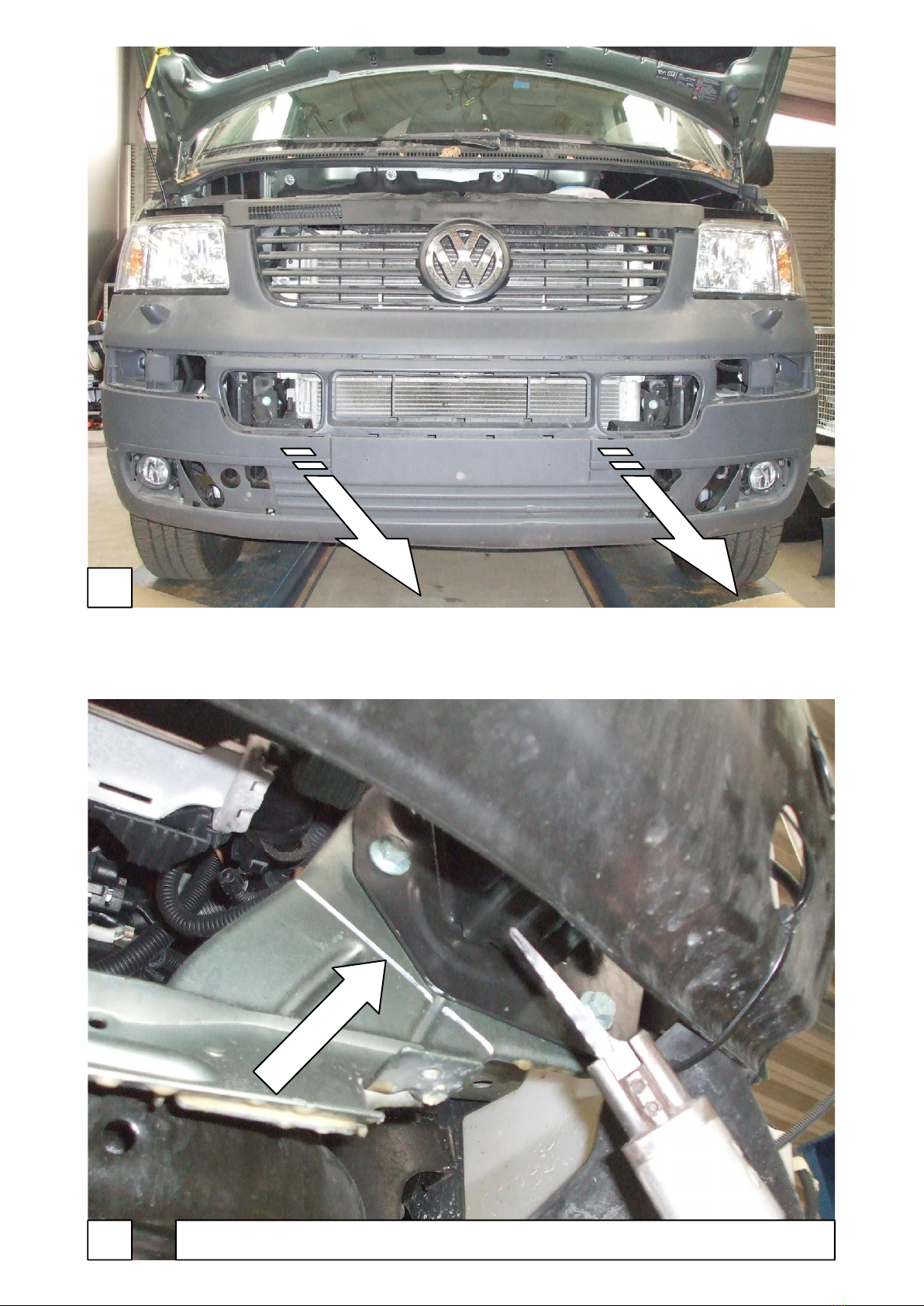

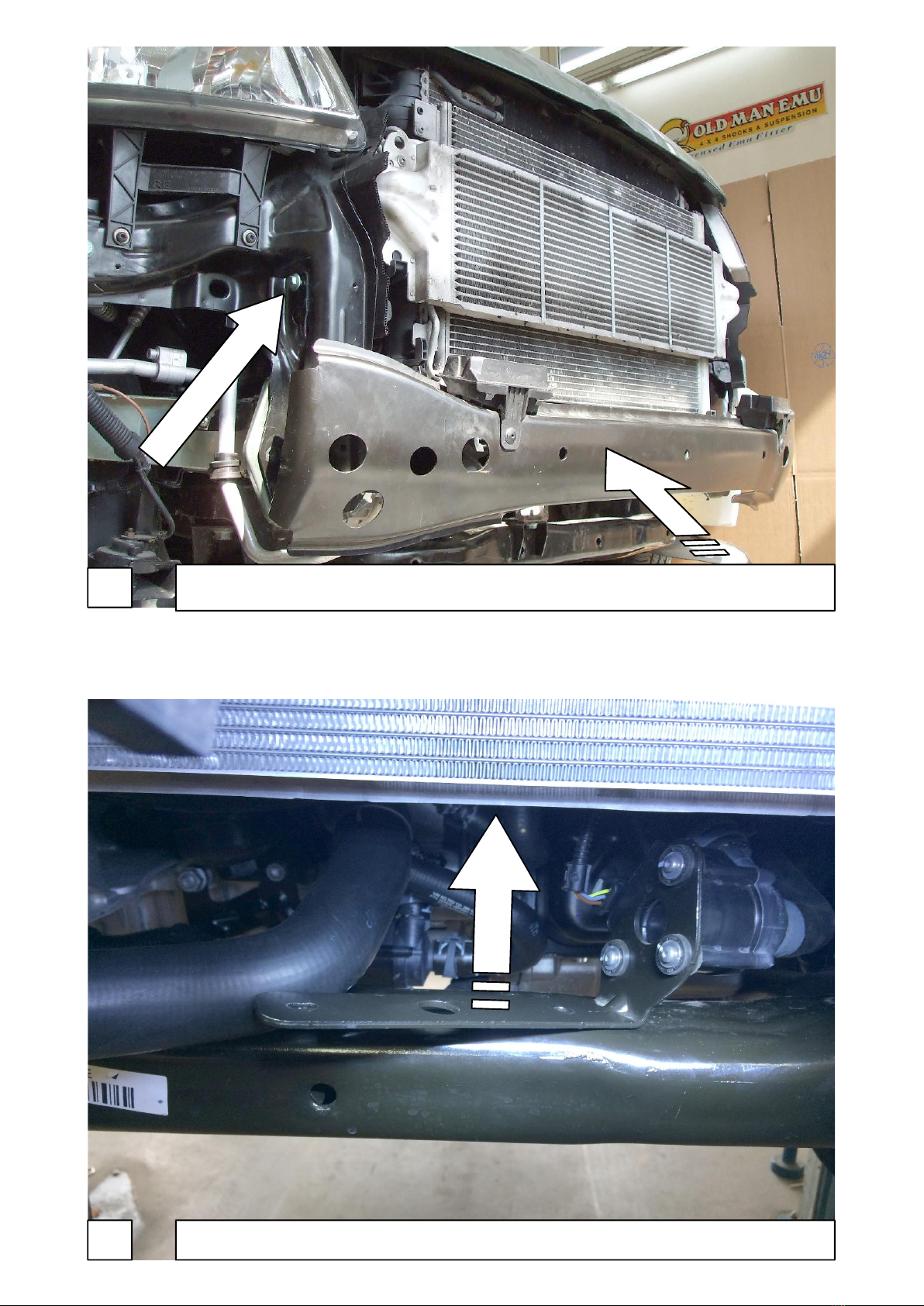

3Traverse herausschneiden! / Cut out traverse!

3

4

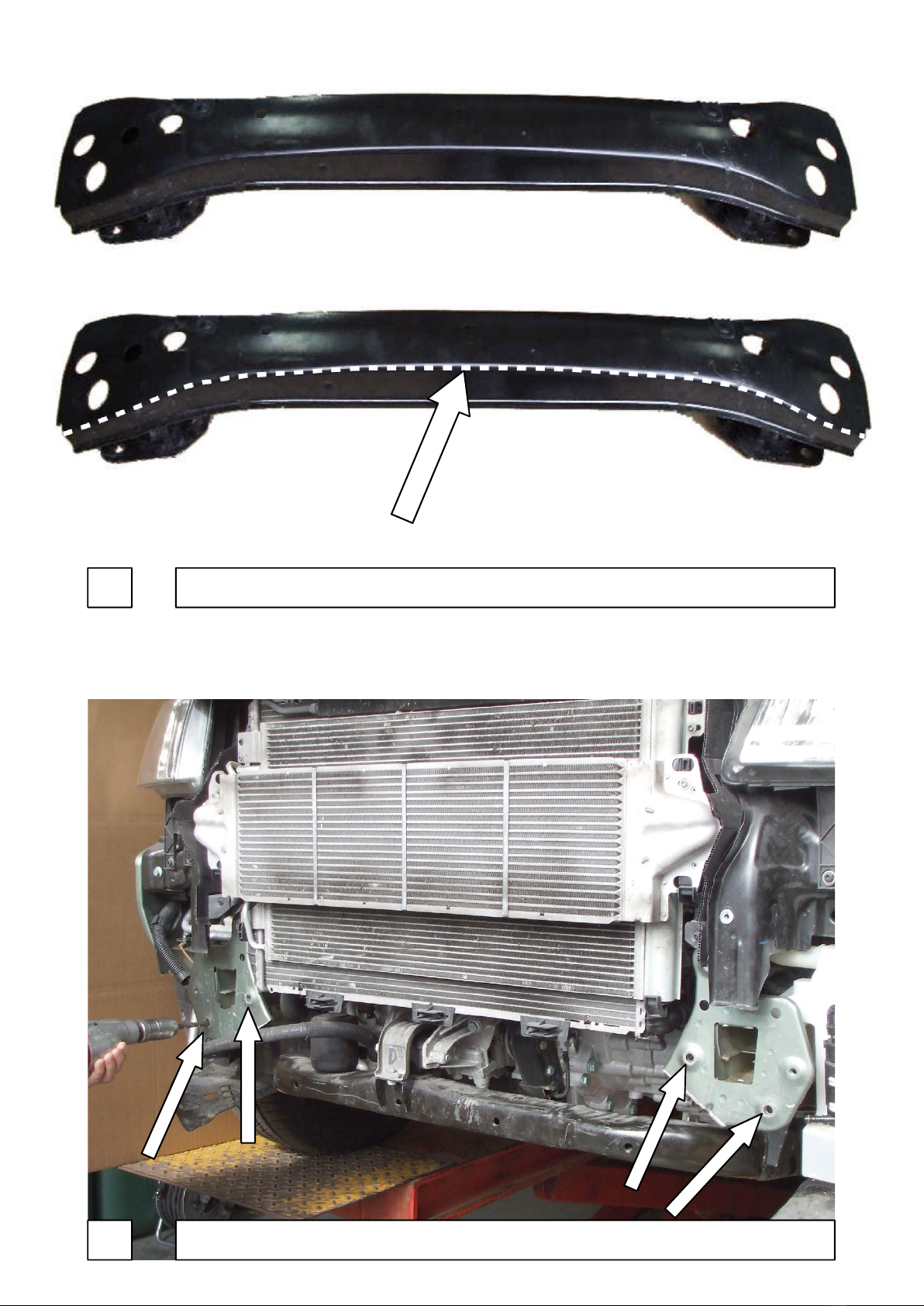

5Traverse ausschneiden! / Cut out the traverse!

6Aufbohren auf min. 10,5mm! / Drill to min. 10,5mm!

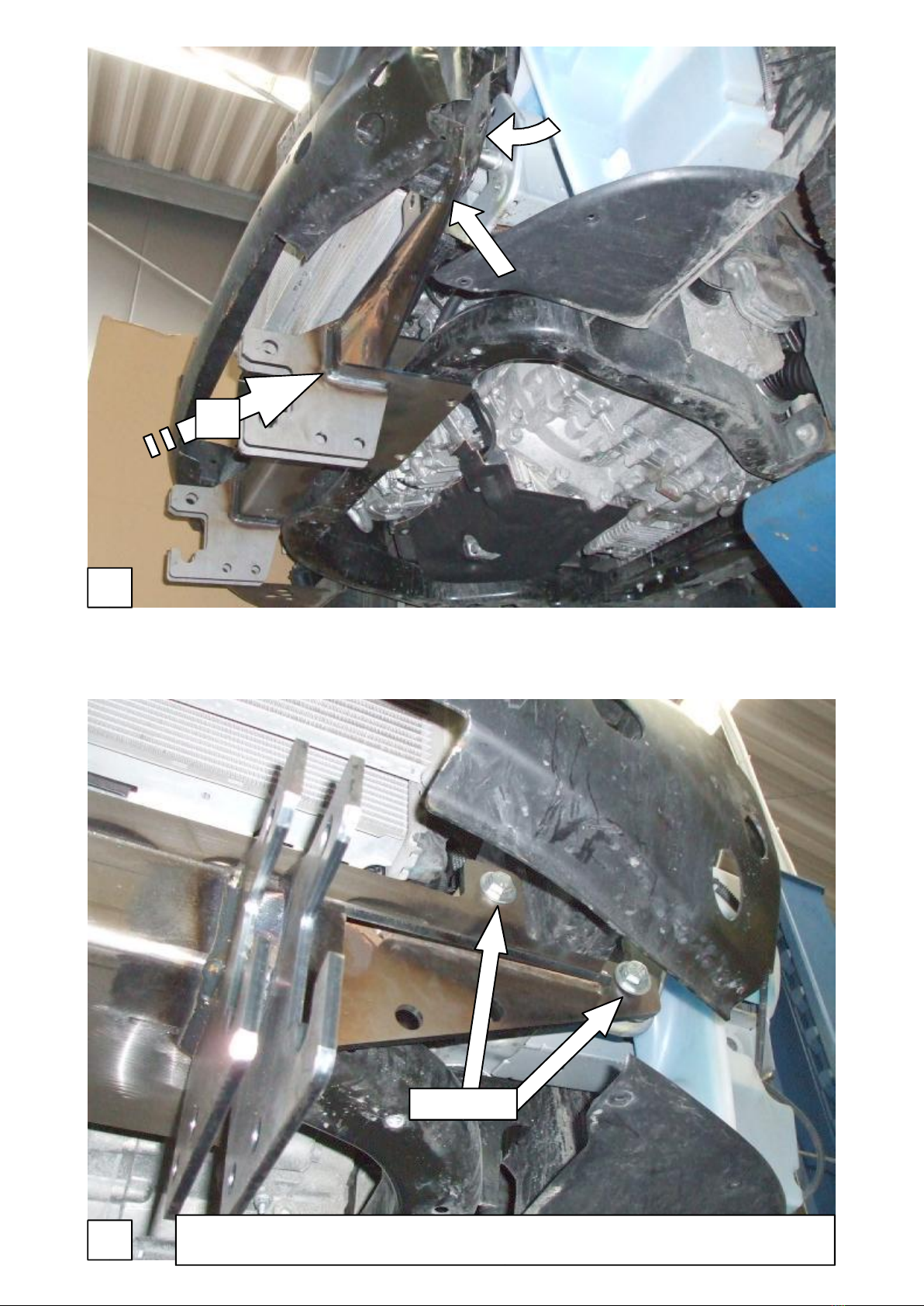

7Nur mit oberer Schraube links und rechts fixieren!

Fix loosely only with upper screw right and left!

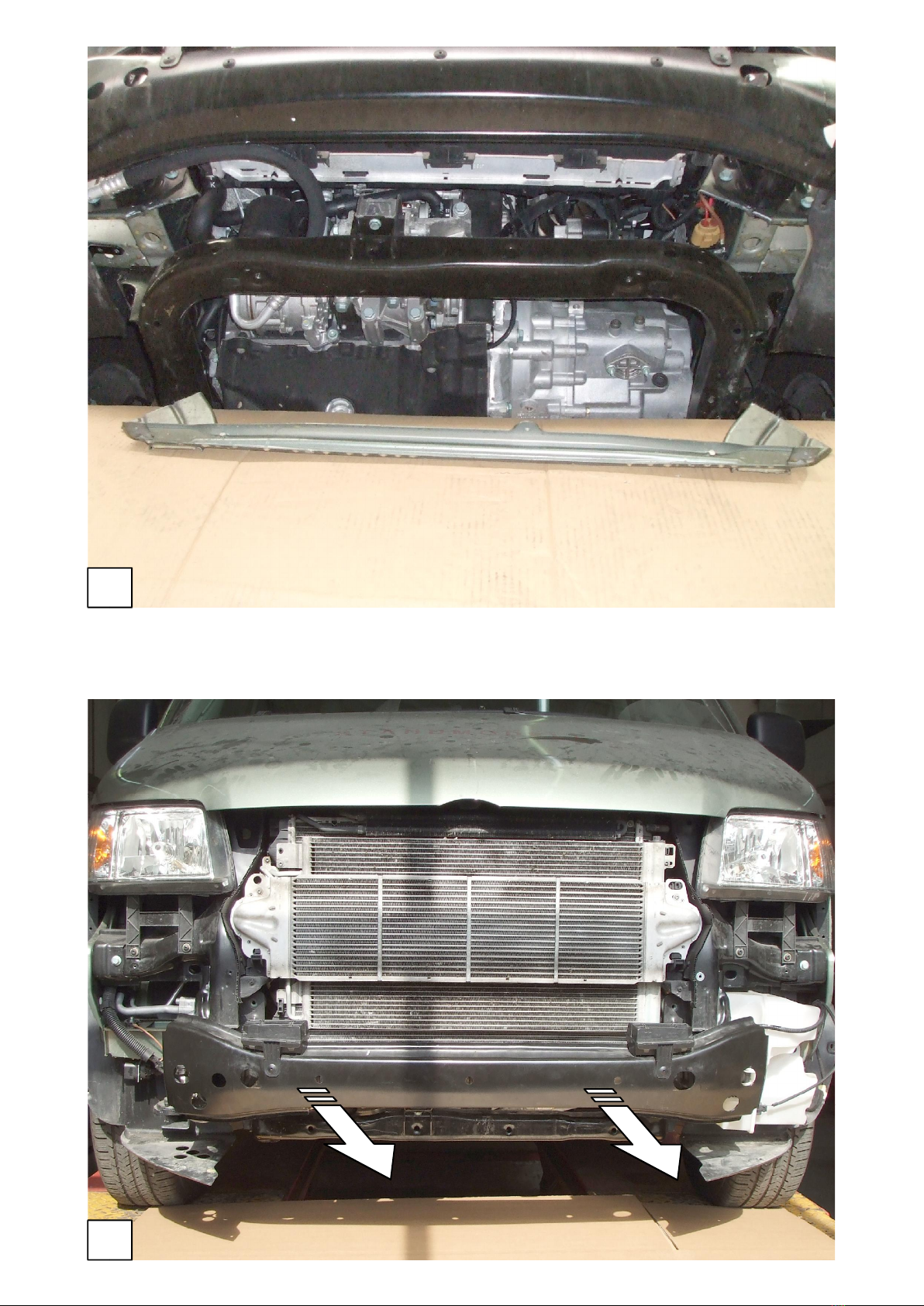

8Entfernen falls verbaut! / Remove if installed!

9

A

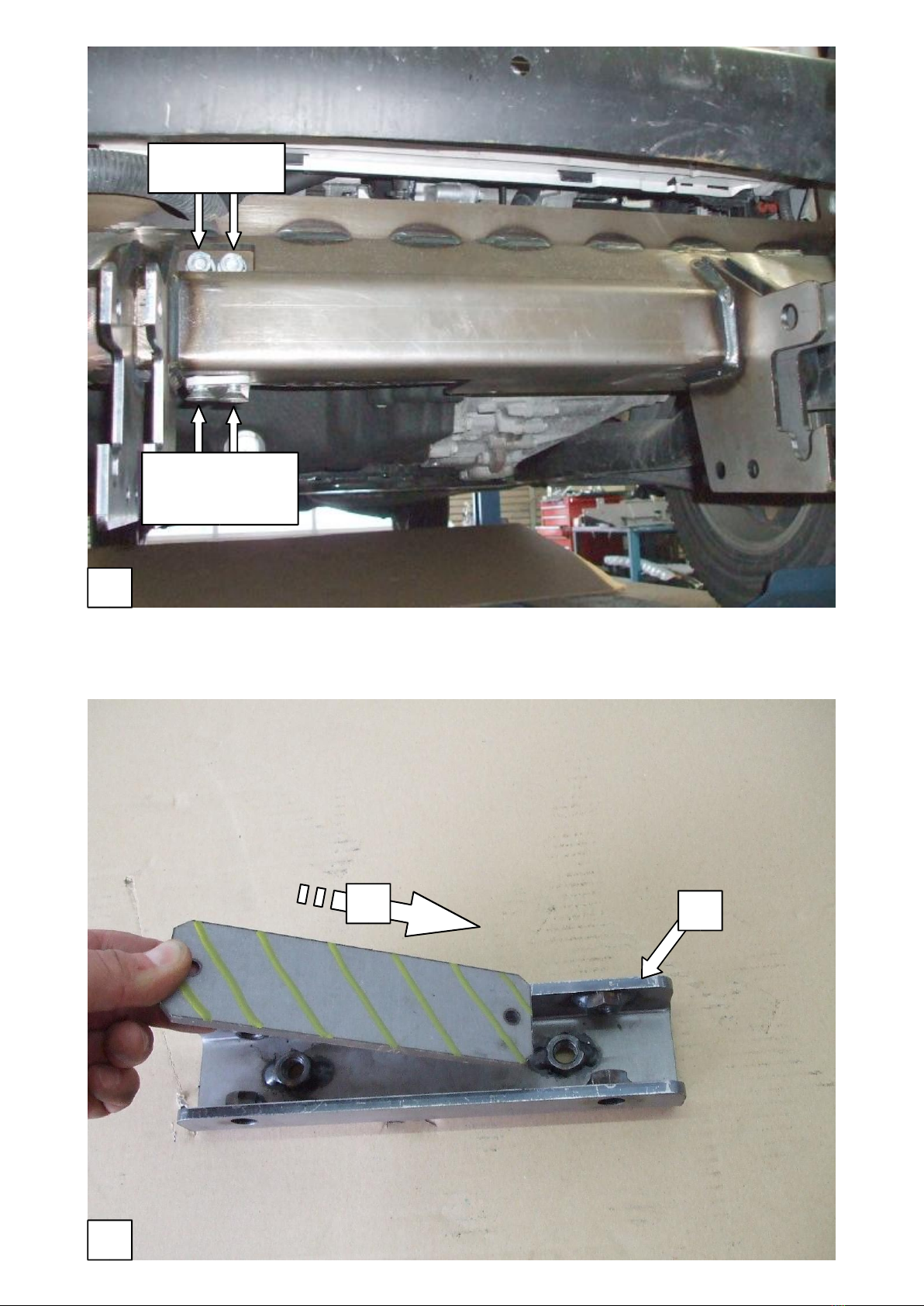

10 Linke Seite vorne, das Gleiche an der rechten Seite

Left side front, the same at the right side

M10 x 50

11

B

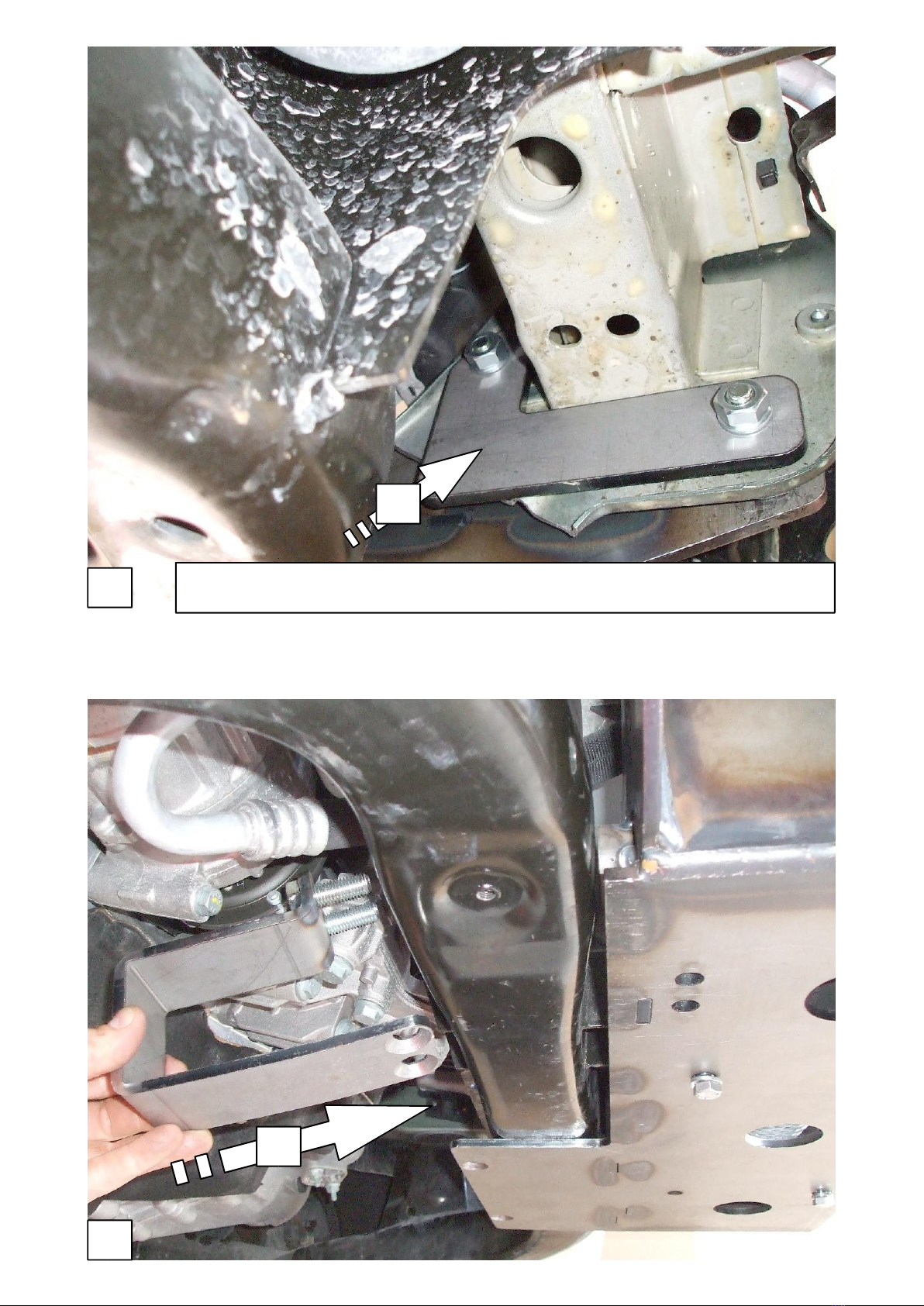

Rechte Seite hinten, das Gleiche an der linken Seite

Right side back, the same at the left side

12

C

13

Senkschraube

Counter sunk

M10 x 25

Mutter / nut

M10 x 50

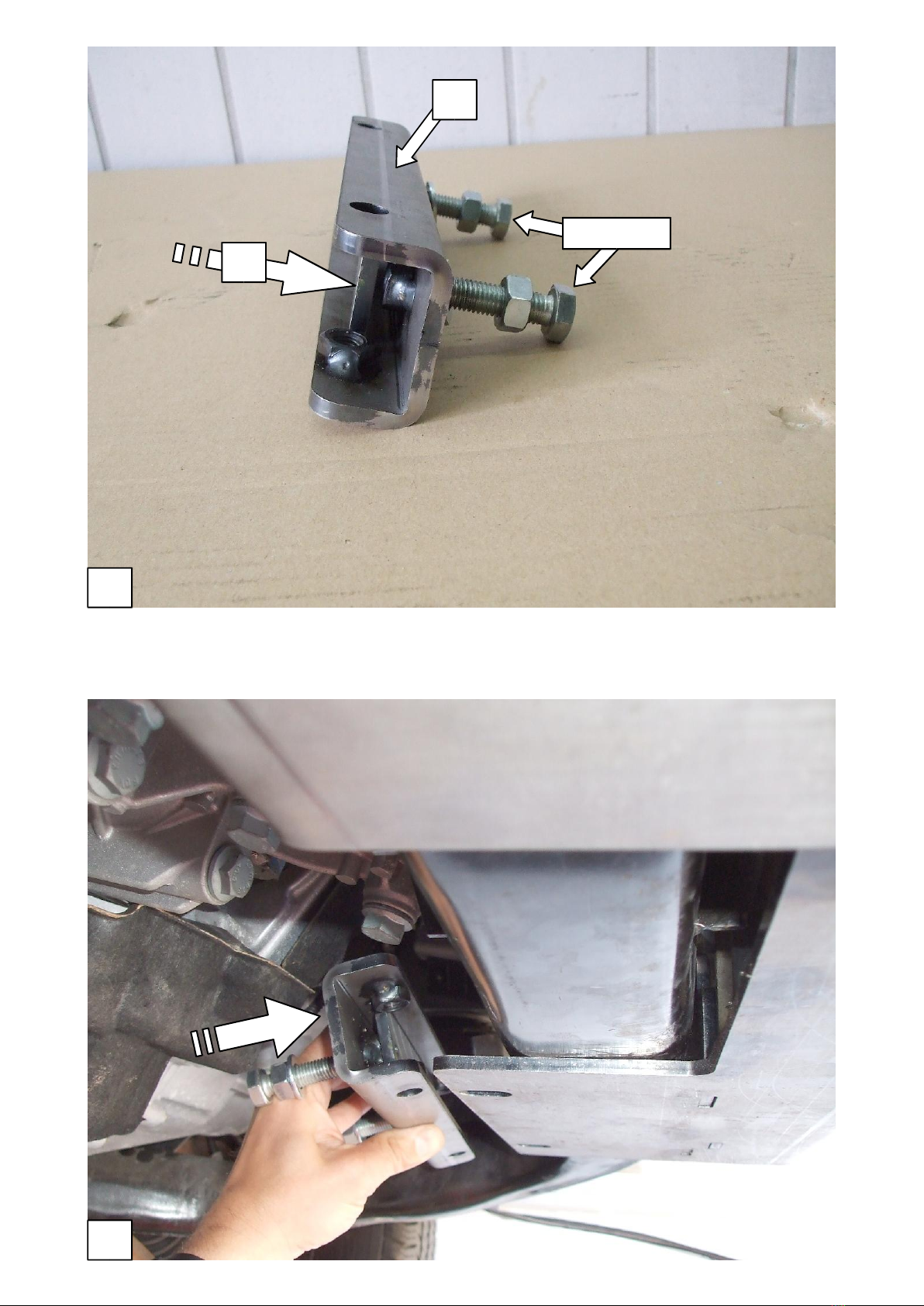

14

ED

15

E

D

M12 x 60

16
