TAUBENREUTHER 1-336050 Manuel utilisateur

Anbauanleitung Seilwindenstoßstange

Installation instruction winch bumper

Land Rover Defender

Best.-Nr.: 1 -336 5

AL: 1132 – 2

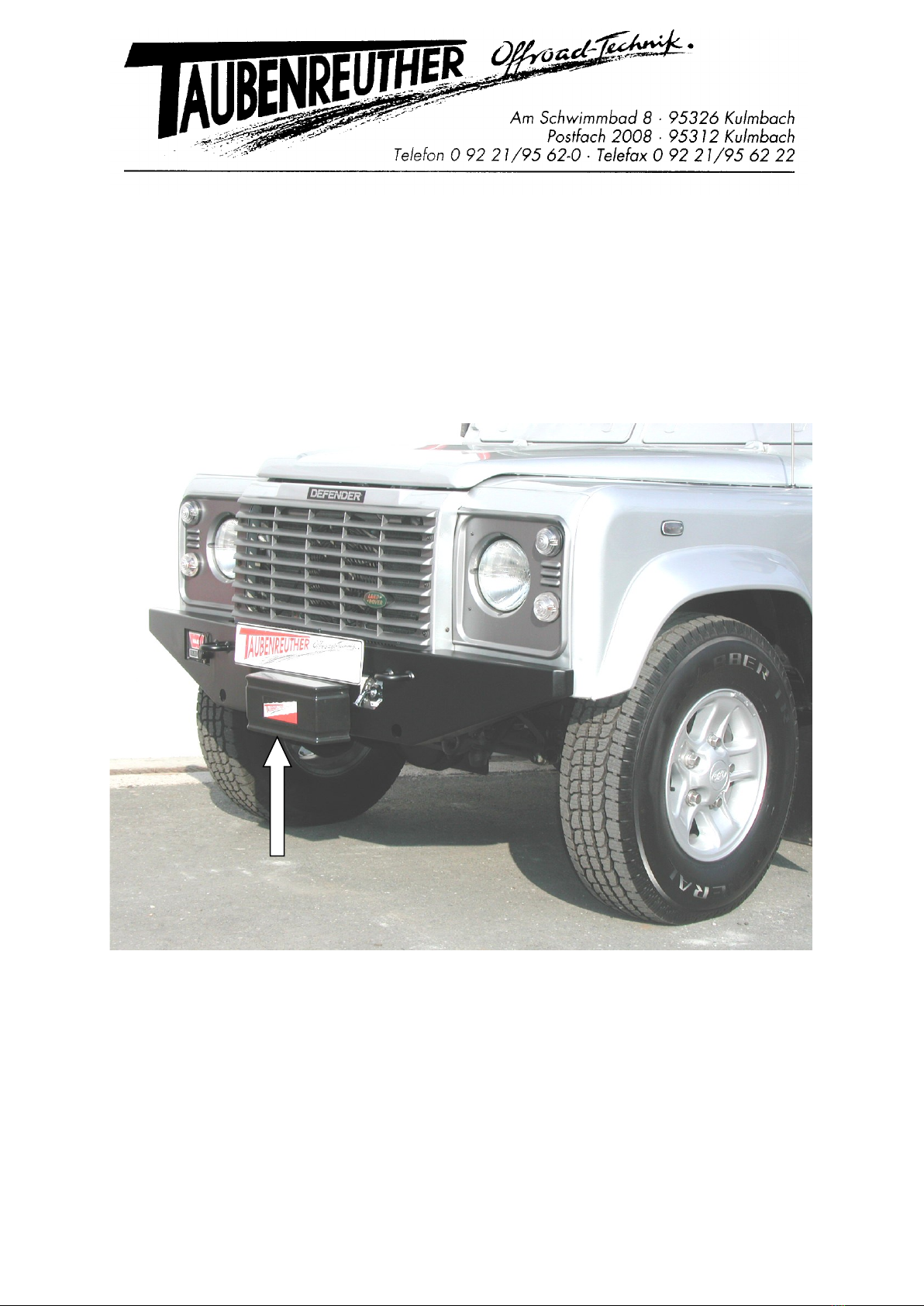

Hier sehen sie den fertig montierten Seilwindenanbausatz.

Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung und das

Benutzerhandbuch der Seilwinde gut durch.

Achtung:

Bei Fahrten im öffentlichen Straßenverkehr muß das Rollenseilfenster mit einer

Kunststoffabdeckung abgedeckt werden.

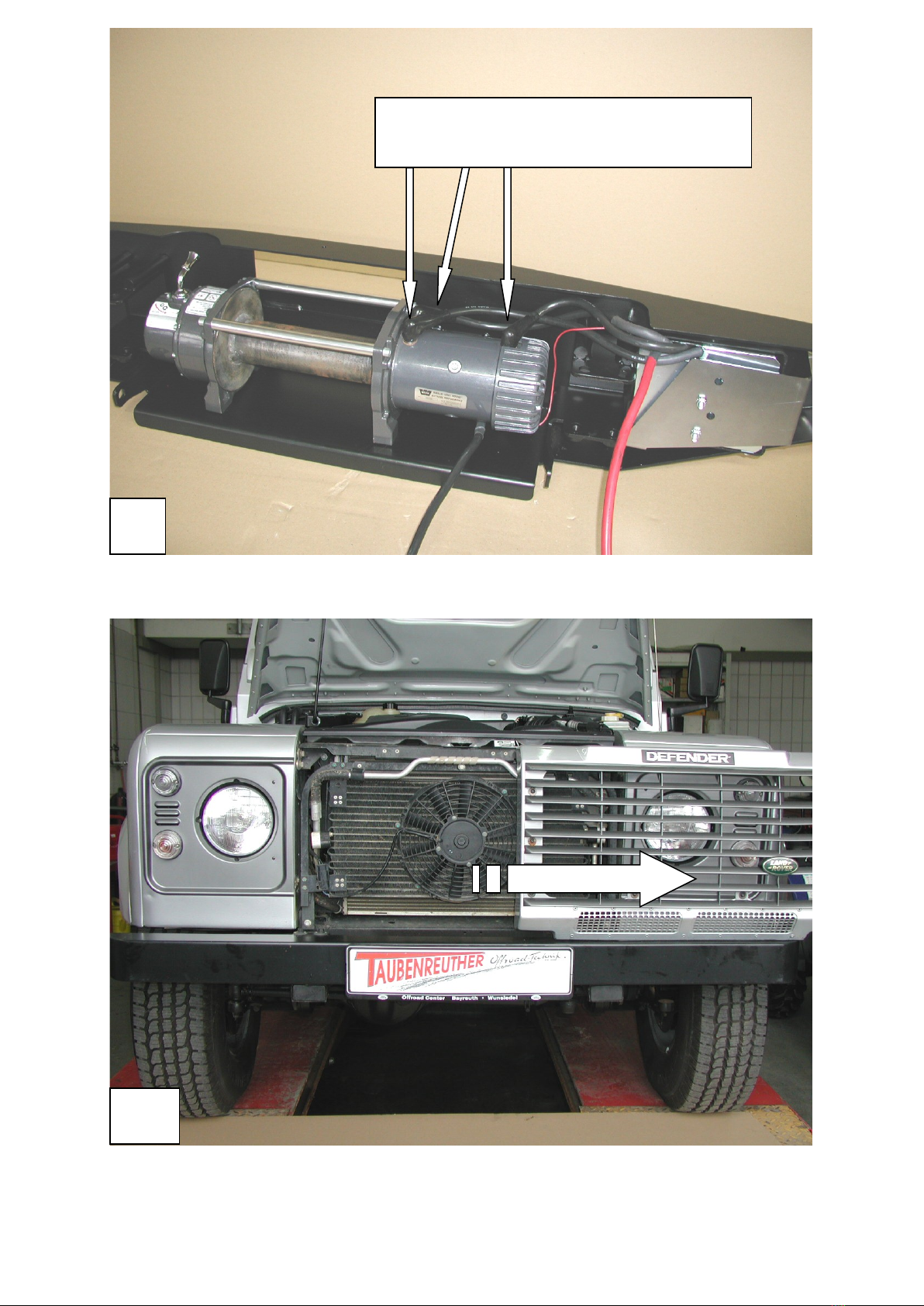

Here you see the ready fitted mounting kit. Before you start installing, please read and

understand this instruction and the users manual of the winch.

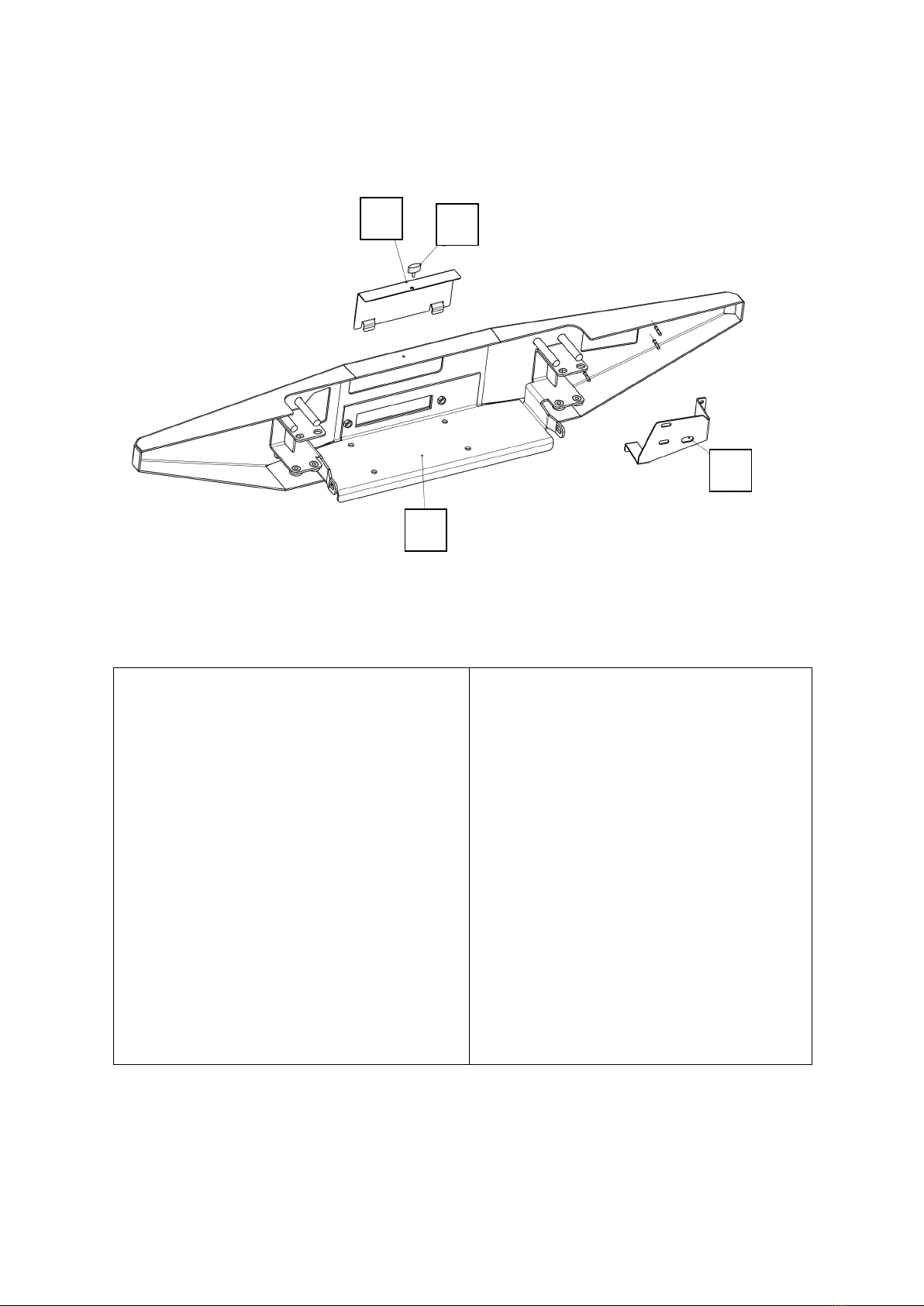

Stückliste , parts list

Seilwindenstoßstange, winch bumper Land Rover Defender

Best.nr.: 1 - 336 5

1 x Seilwindenstoßstange B )

1 x Schaltkastenhalter A )

1 x Kennzeichenhalter D )

1 x Rändelschraube M 6 E )

1 x 35 mm Kabel 35² ( rot ) mit

2 x Kabelschuh 35² x 8

1 x 35 mm Kabel 35² ( schwarz ) mit

2 x Kabelschuh 35² x 8

1 x Anbauanleitung AL 1132

1 x Gutachten

3 x Mutter M 6

3 x Federring M 6

3 x U-Scheibe M 6

A

B

DE

1

2

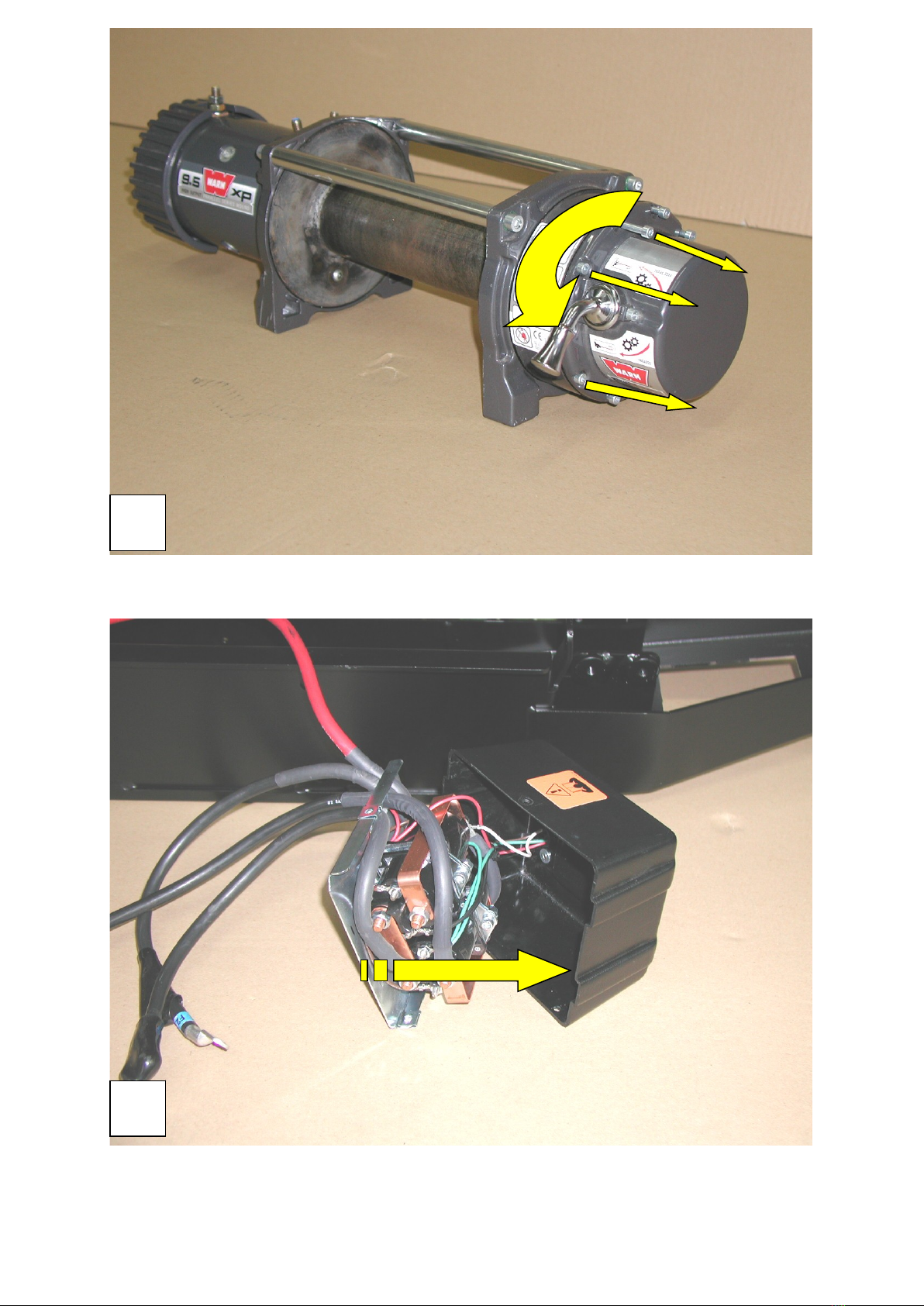

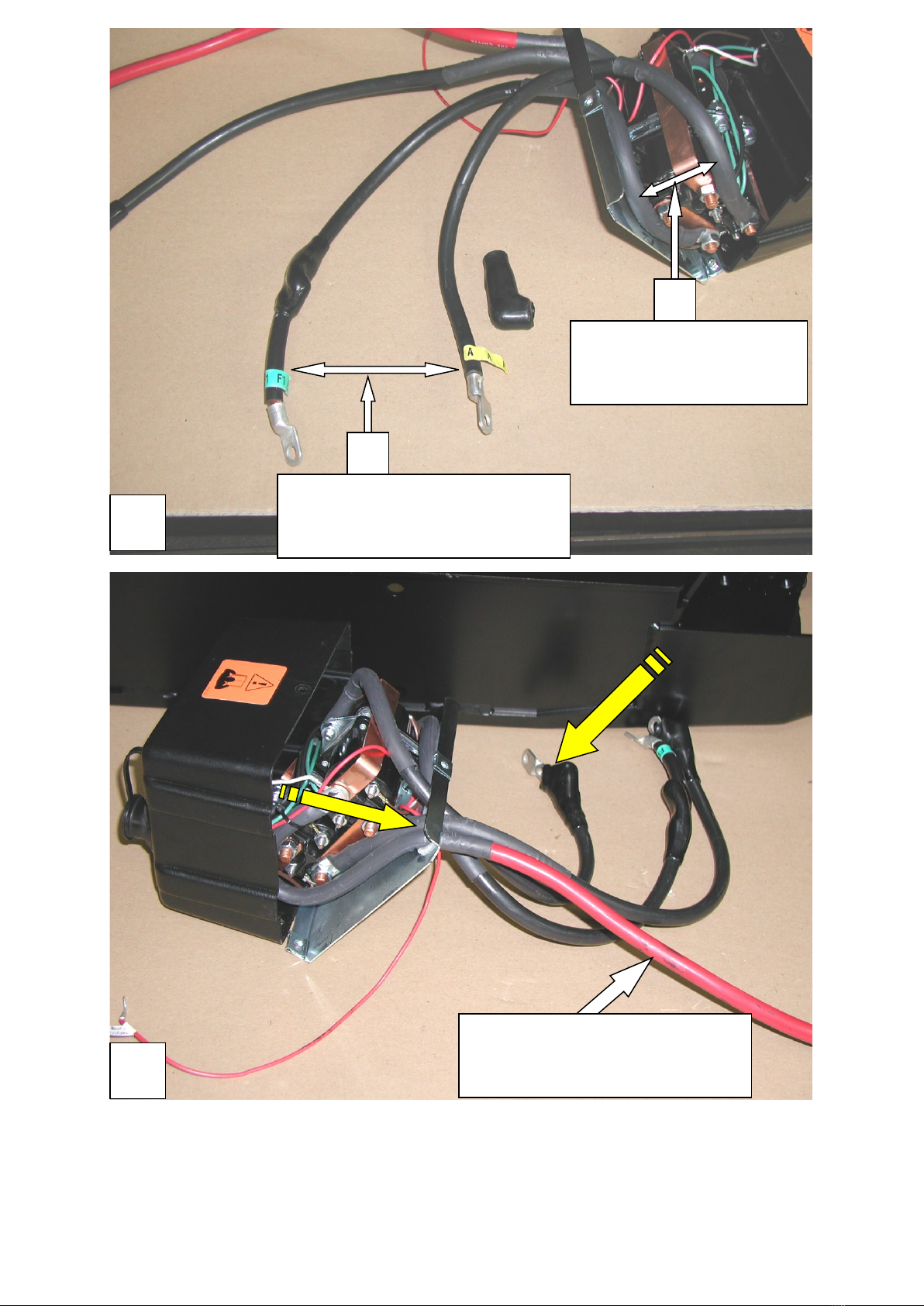

Tauschen sie die beiden Kabel

F1 und A gegeneinander aus!

Change cable A with F1

1

2

Wechseln sie auch die Kennzeichnung

Change labeling too

Austauschen gegen 3500 mm langes

Change into the 3500 mm long

3

4

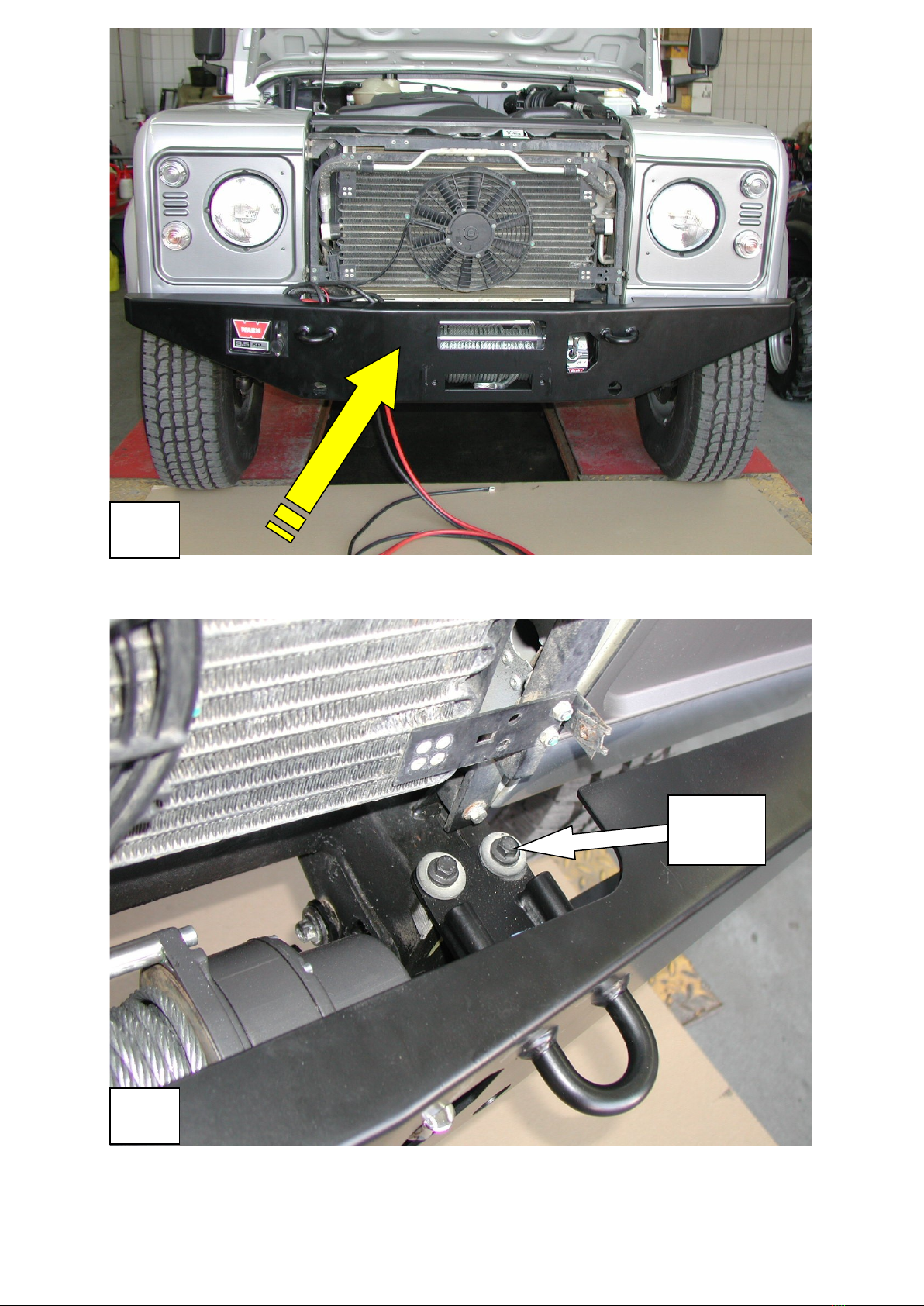

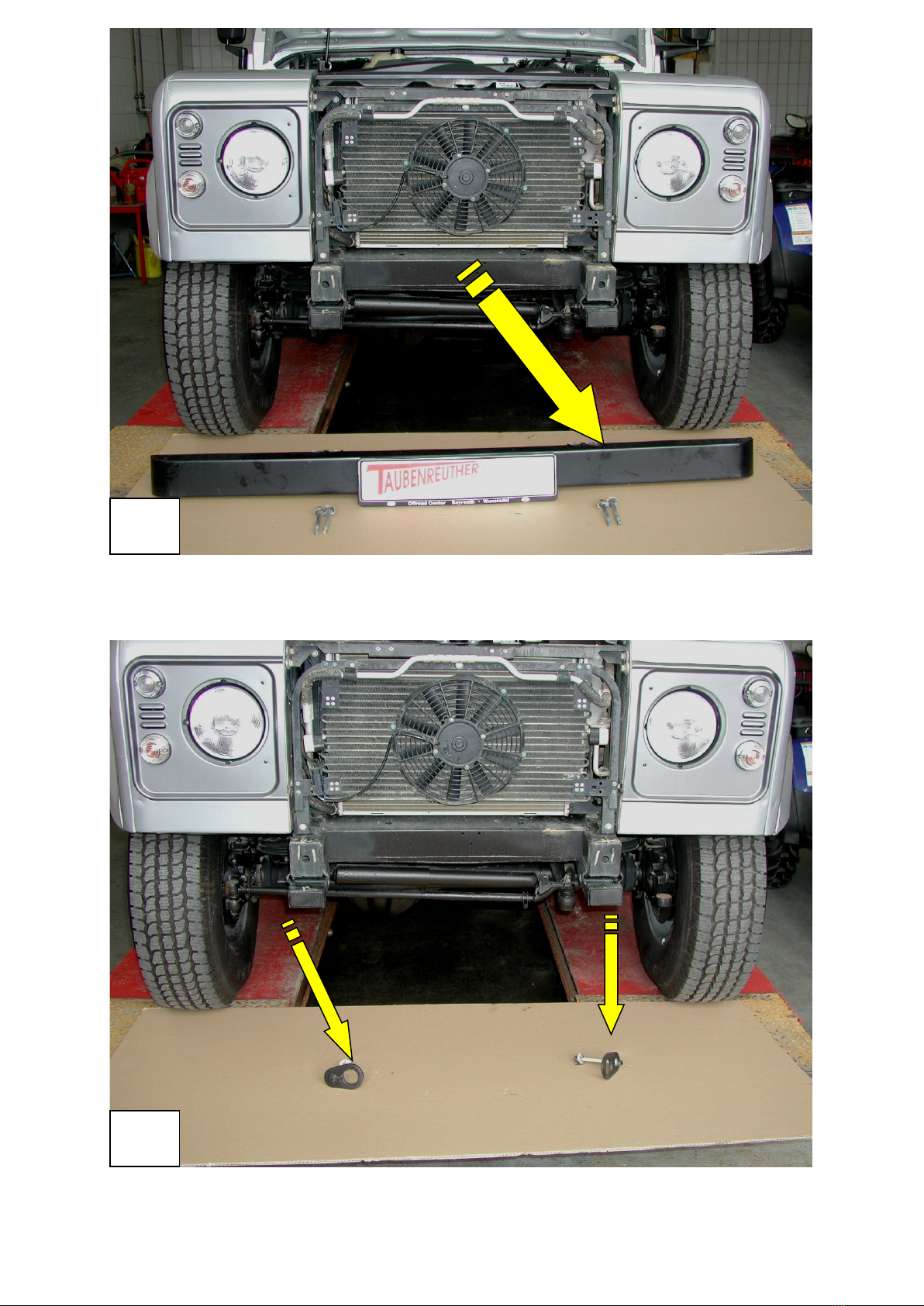

Original

original

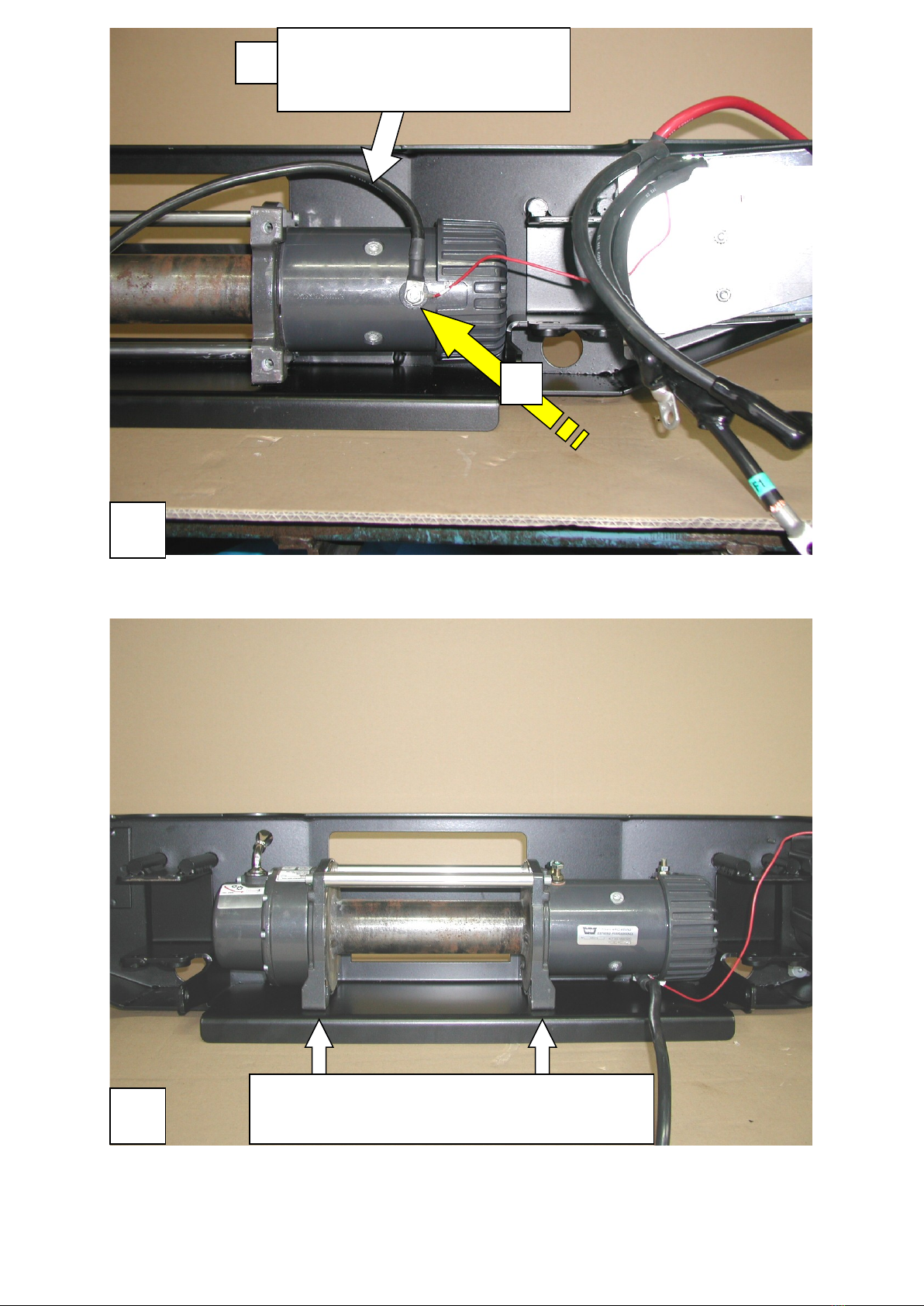

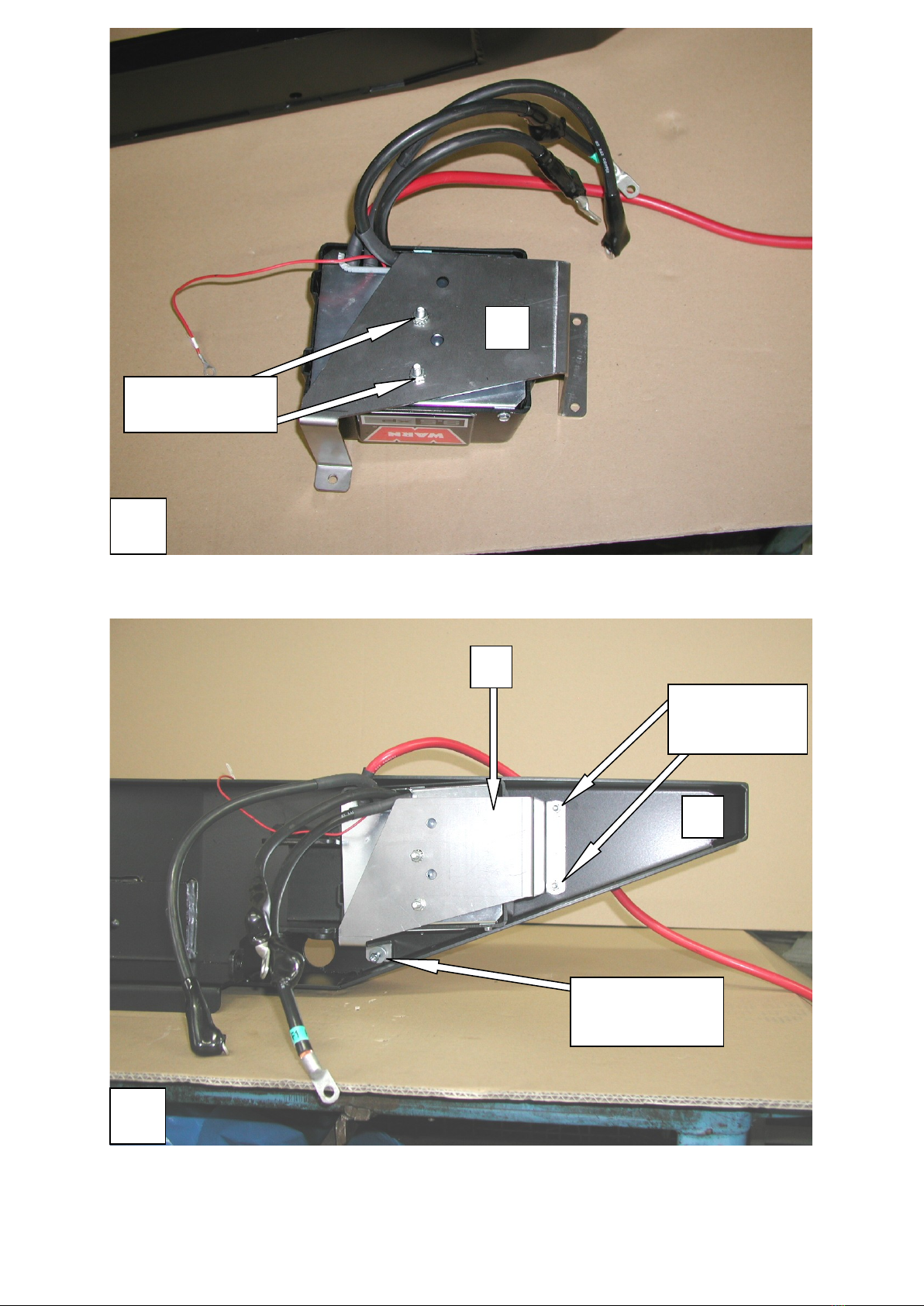

B

Mutter M 6

Nut M 6

Mutter M 6

Nut M 6

5

6

A

A

1

2

Austauschen gegen 3500 mm langes

Change into the 3500 mm long

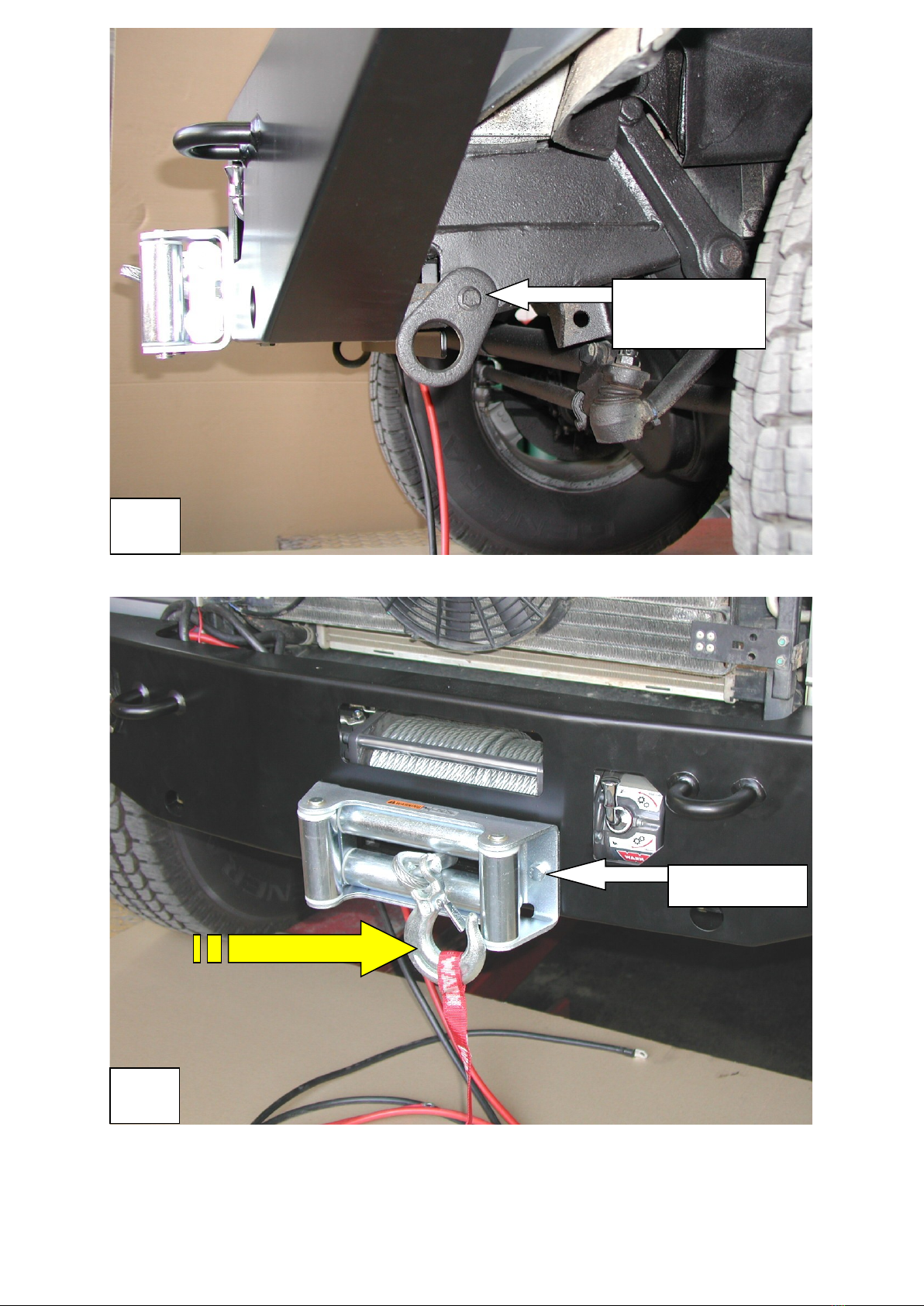

7

8Siehe Benutzerhandbuch der Seilwinde

Att. Users manual of the winch

9

1

Siehe Benutzerhandbuch der Seilwinde

Att. Users manual of the winch

11

12

Original

original

13

14

Original

original

M 1 x 3

15

16
