TAUBENREUTHER 2362-00 Manuel utilisateur

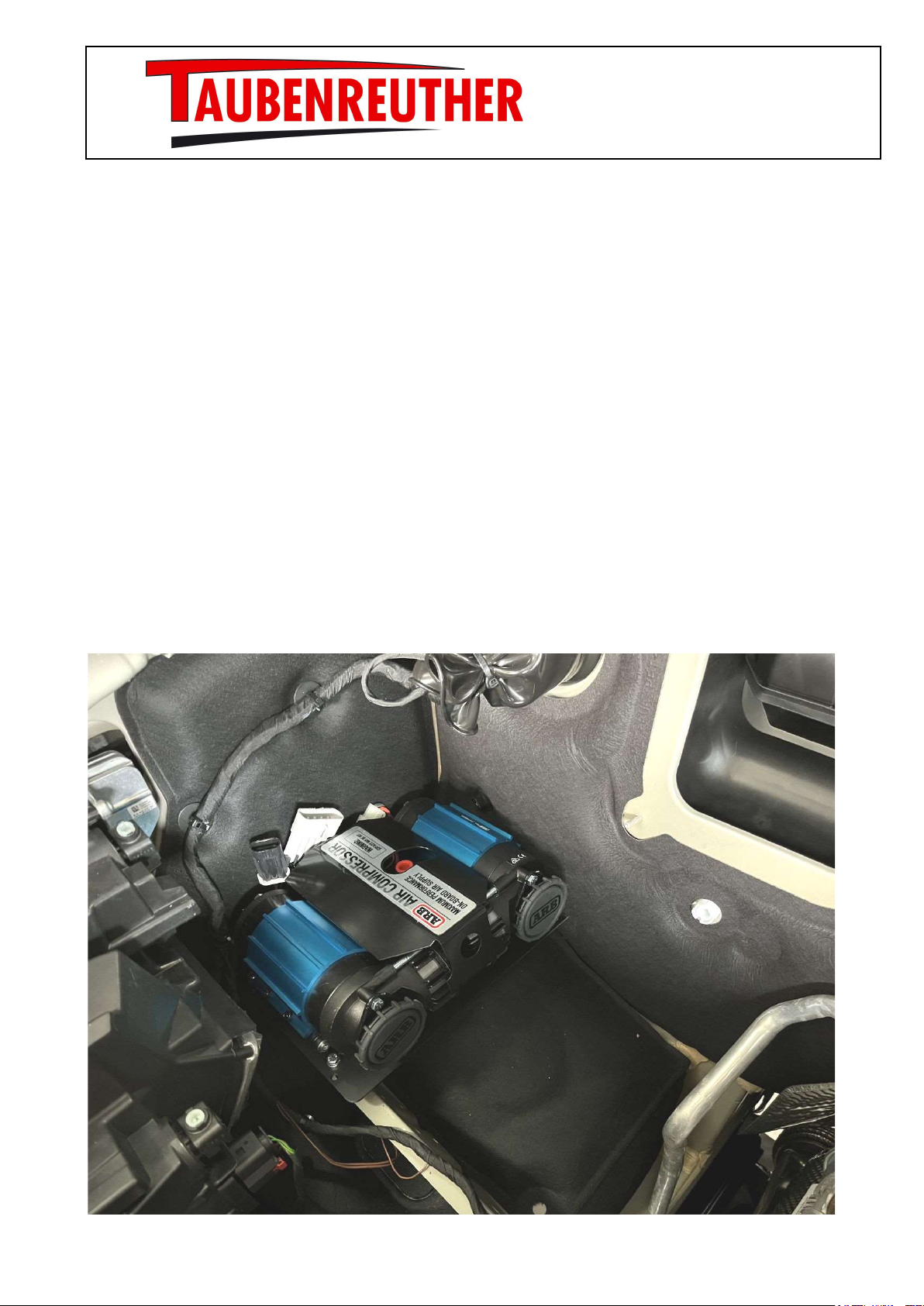

Hier sehen sie den fertig montierten Kompressor ohne Verkabelung und ohne

Luftanschlüsse.

Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung gut durch.

Für die Vekabelung und Luftanschlüsse der Anleitung des Kompressors folgen.

Here you can see the fully assembled compressor without wiring and without air connections.

Before you start the assembly, please read these instructions carefully.

For the wiring and air connections, follow the mounting instructions of the compressor.

Am Schwimmbad 8

95326 Kulmbach

Tel. 09221 / 95620

Fax 09221 / 956222

e-mail: verkauf@taubenreuther.de

Anbauanleitung: Kompressorplatte Mercedes Sprinter 907

Passend für Kompressoren 2-00011 & 2-0051

AL: 2362-00

Best.Nr.: 2-T0601020

Montagezeit: ca. 30 min. (ohne elektische und Luftanschlüsse)

Stückliste

***2-T060102*** Schraubensatz

A

1x Montageplatte (A)

1x Anbauanleitung AL2362

4x Schraube M6 x 16

4x Scheibe M6

4x Federring M6

4x Distanzmuffe Sechskant M6 x 30

1x Schraube M12 x 25

1x Scheibe M12

1x Federring M12

1

A

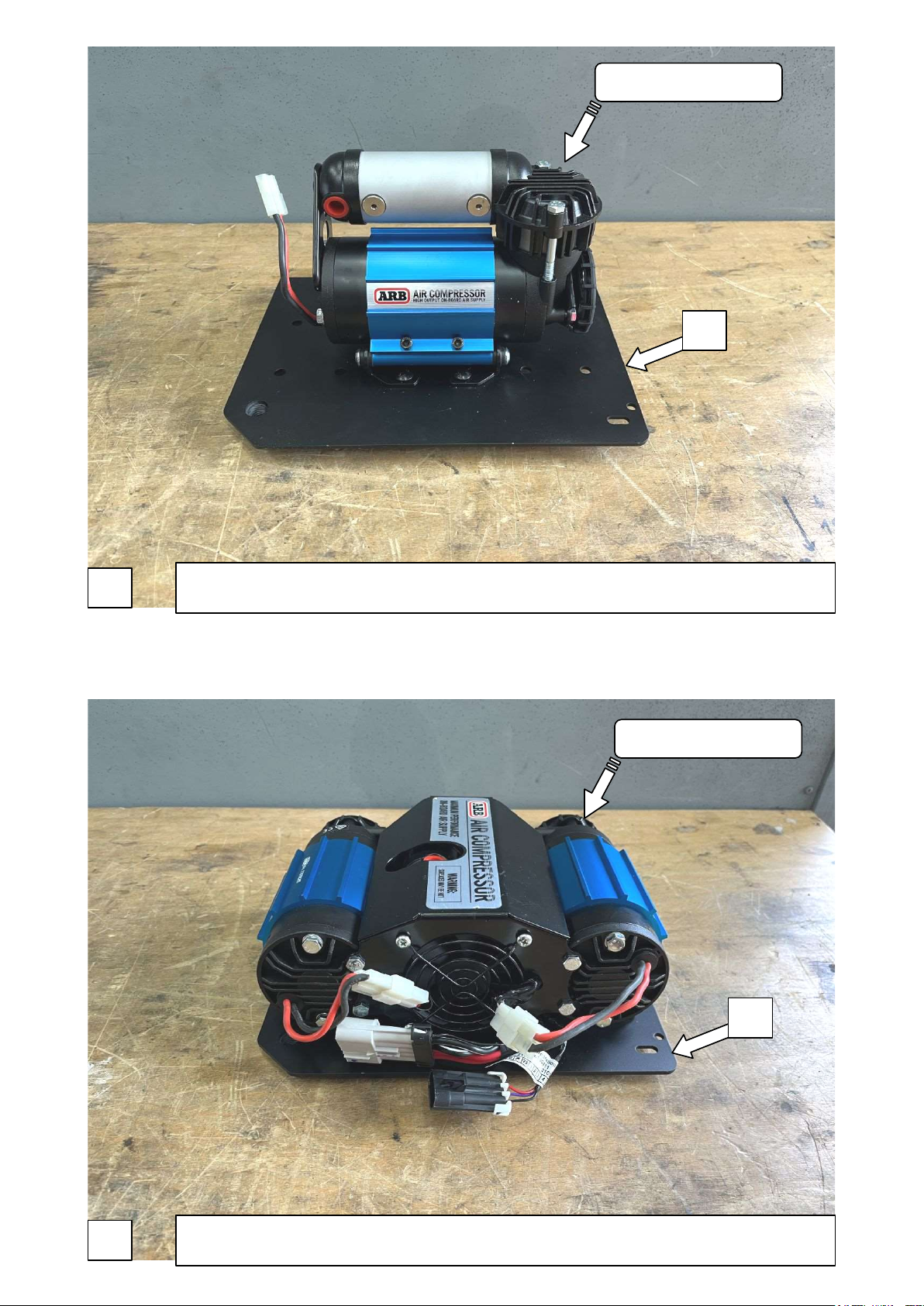

Kompressor platzieren und verschrauben!

Place and screw the compressor!

2-00011

2

A

2-0051

Kompressor platzieren und verschrauben!

Place and screw the compressor!

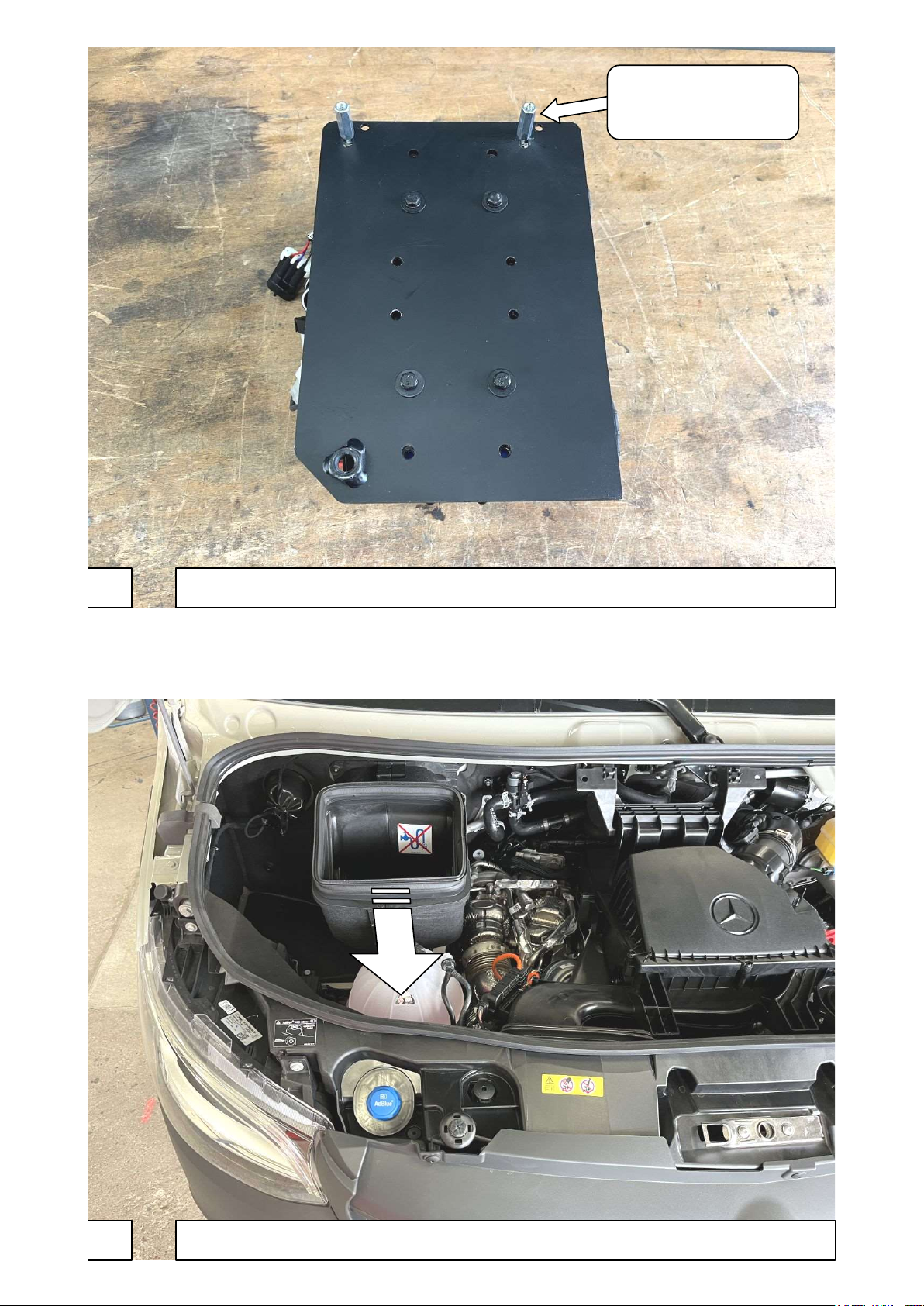

3Distanzmuffen verschrauben! / Screw on the spacer sleeves!

Distanzmuffe M6 x 30

+

Schraube M6 x 16 mit

Scheibe und Federring

4Luftkanal entfernen! / Remove the air duct!

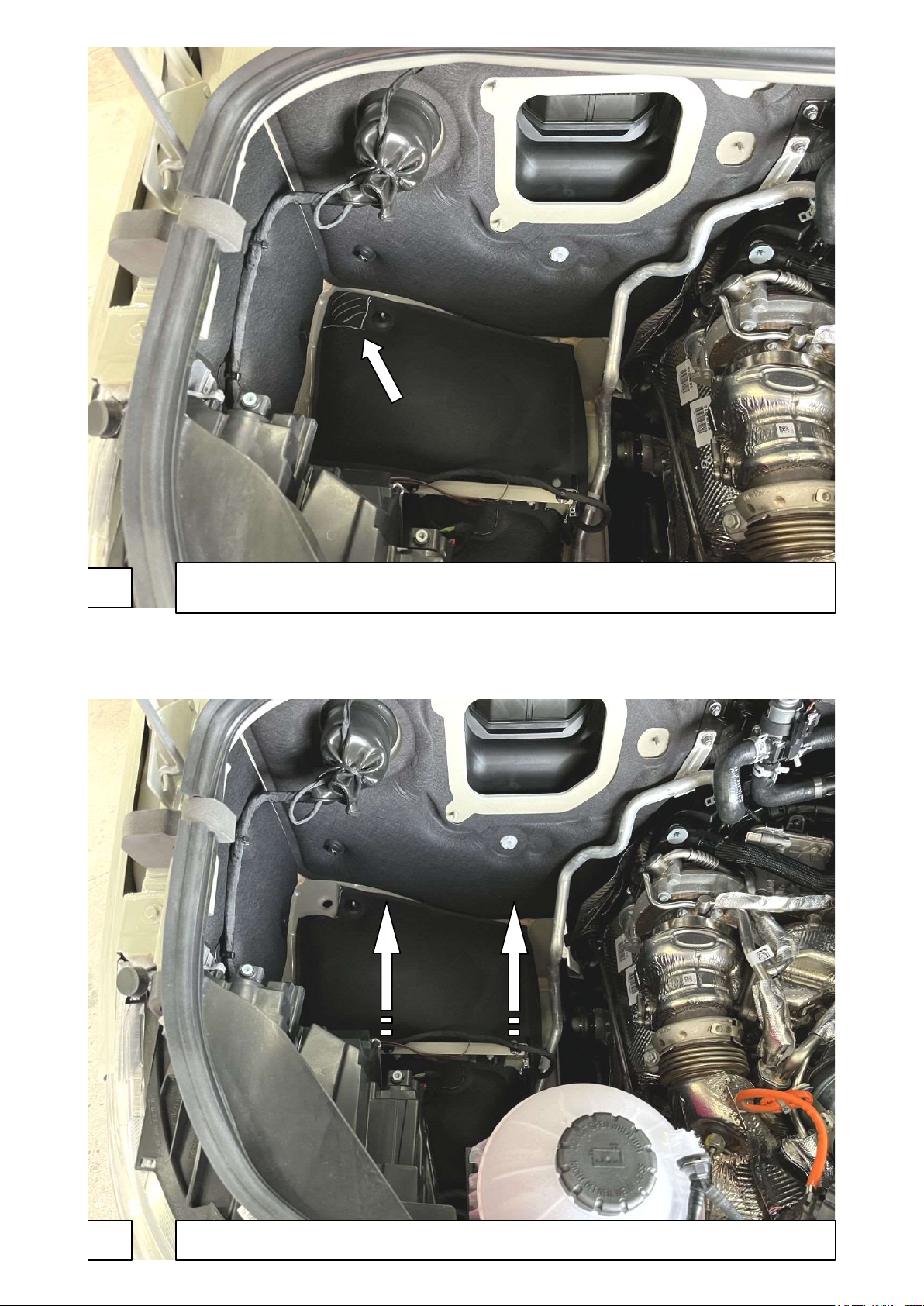

5Ausschnitt an der Dämmmatte anzeichen und ausschneiden!

Mark the cut out at the Insulation mat and cut it out!

6Kabelclipse lösen! / Loosen the cable clips!

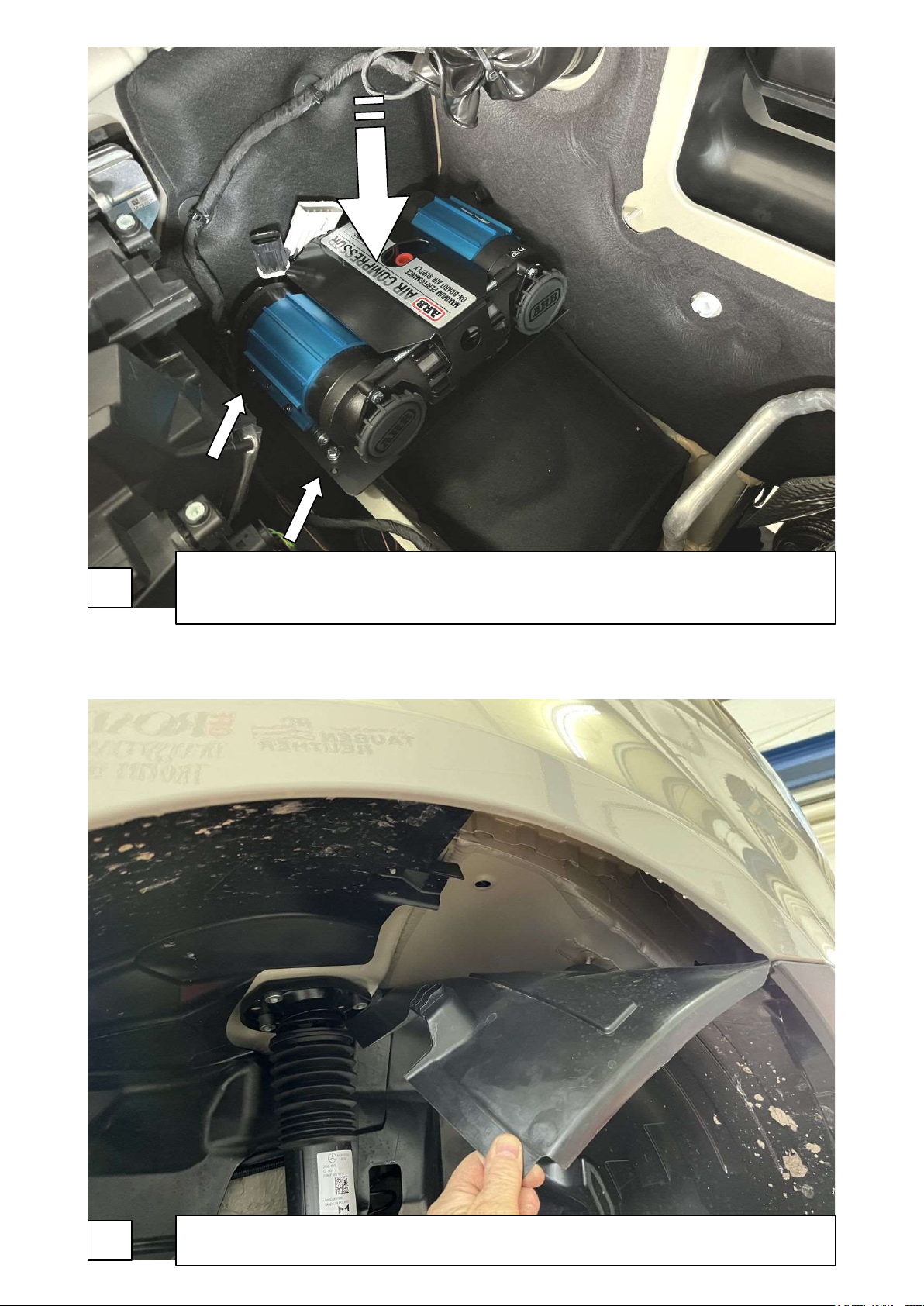

7Montageplatte einsetzen und mit den Schrauben M6 x 16 von

unten fixieren!

Insert the mounting plate and fix it with the M6 x 16 screws from below!

8Rechte Radhausverkleidung öffnen!

Open the wheel housing cover right!

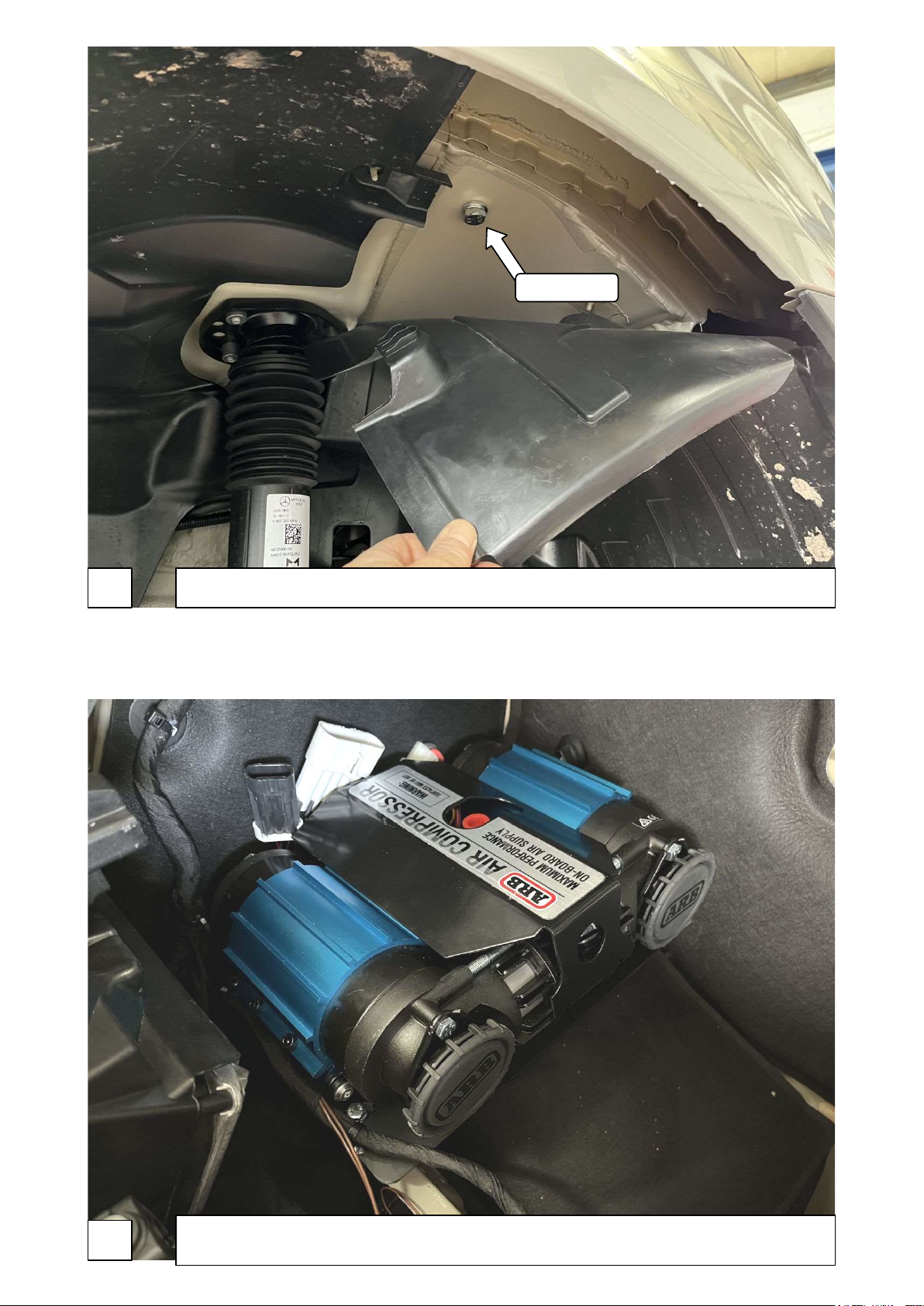

9Montageplatte verschrauben! / Screw the mounting plate!

M12 x 25

10 Alle Schrauben festziehen und Kabelclips wieder einstecken! /

Tighten all screws and push in the cable clips again!

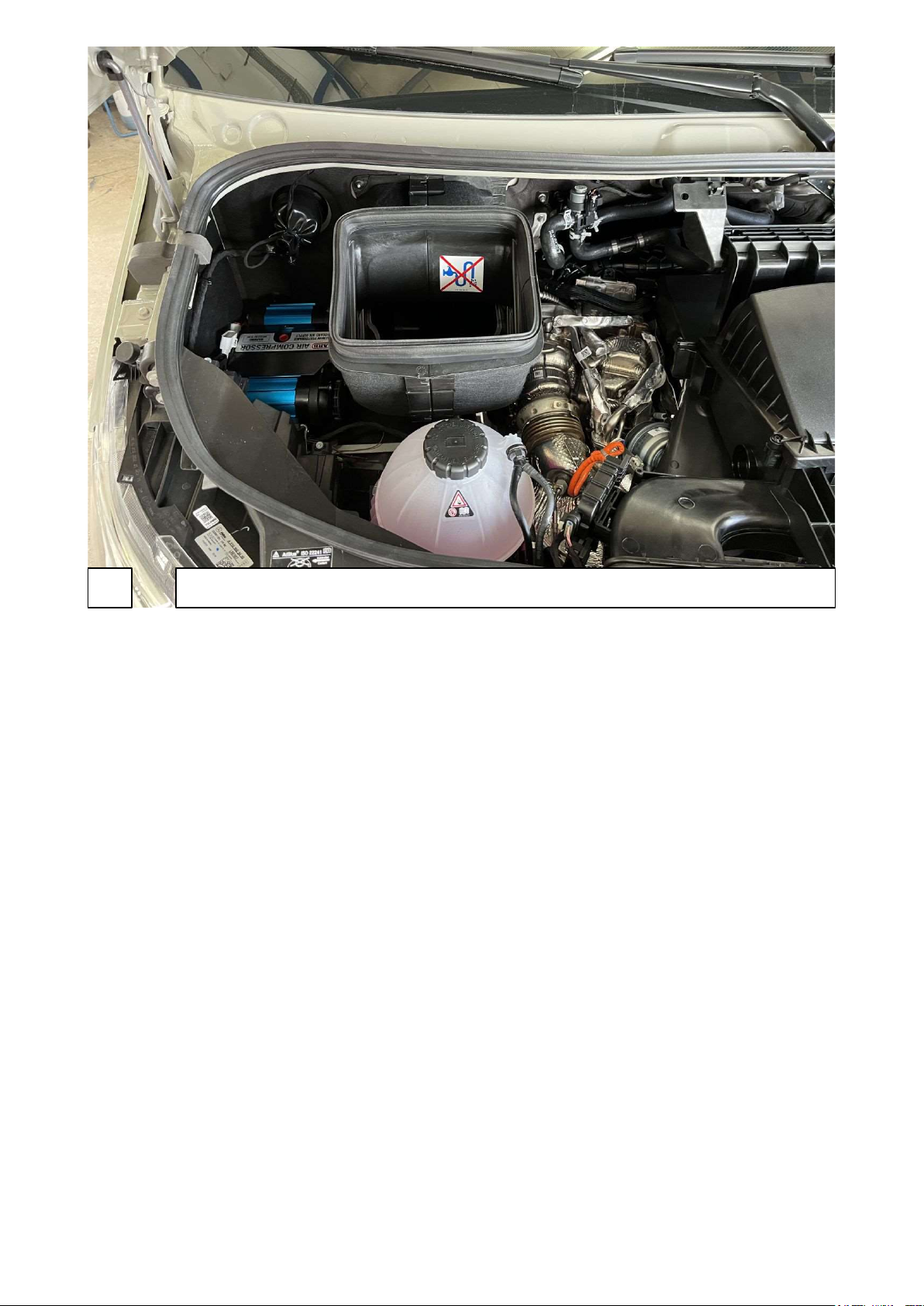

11 Luftkanal wieder montieren! / Mount the air duct again!
