TAUBENREUTHER 16 - 5820 Guide d'installation

Am Schwimmbad 8

95326 Kulmbach

Tel. 09221 / 95620

Fax 09221 / 956222

e-mail: ve kauf@tauben euthe .de

Anbauanleitung Seilwindenanbausatz

Fitting instruction winch mounting kit

Toyota Hilux ab Bj.2005

Best.-Nr.: 6 - 5820

AL: 77 – 04

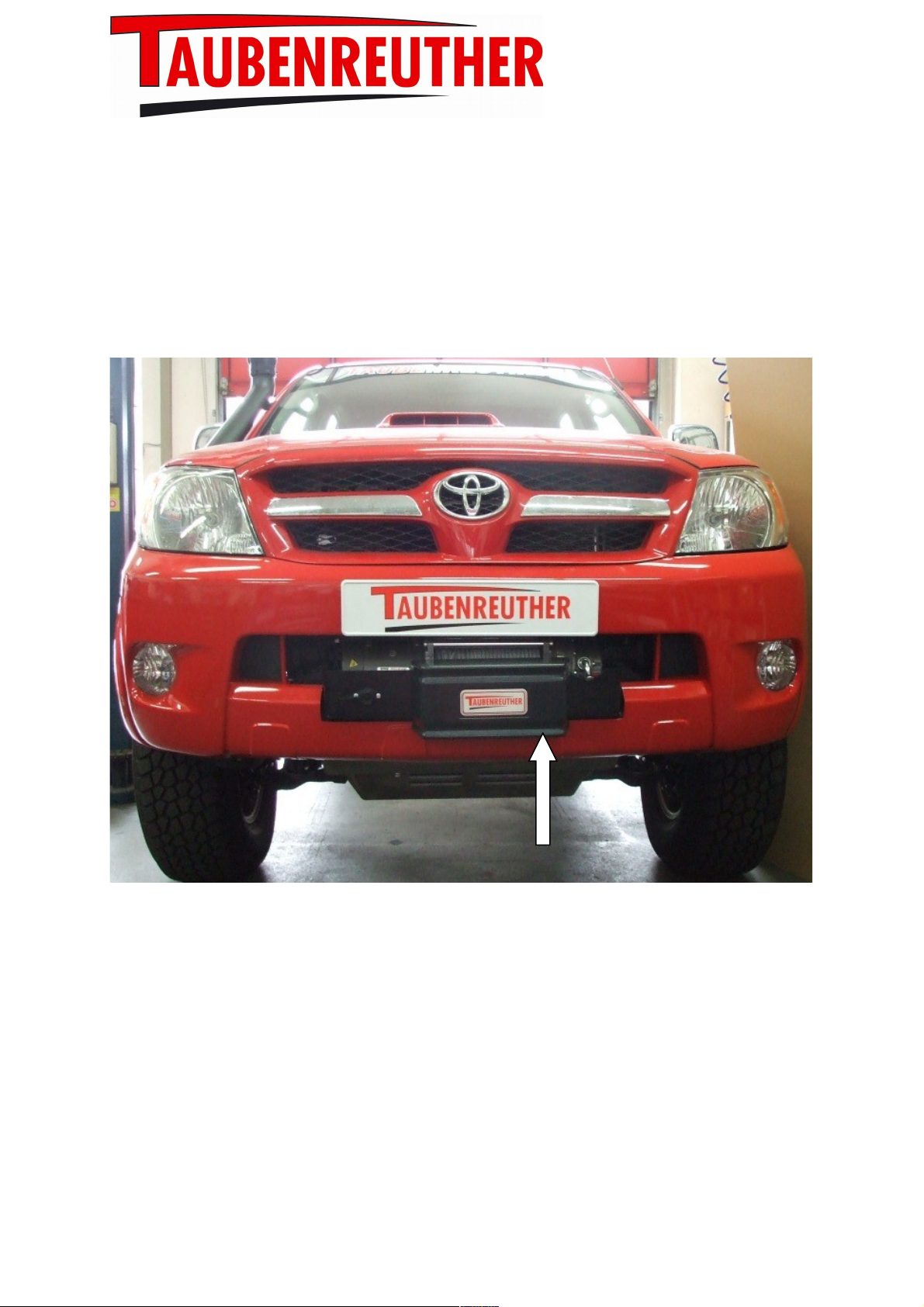

Hier sehen sie den fertig montierten Seilwindenanbausatz.

Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung

und das Benutzerhandbuch der Seilwinde gut durch.

Achtung:

Bei Fah ten im öffentlichen St aßenve keh muß das Rollenseilfenste mit

eine Kunststoffabdeckung abgedeckt we den.

Before you start fitting,please read and understand this instruction manual

and the owners manual of the winch.

Stückliste / Parts list

Seilwindenanbausatz/ winch mounting kit Toyota Hilux ab Bj.2005

Best.nr.: 6 - 5820

1 x Seilwindenkassette ( A )

2 x Distanzplatte ( B )

2 x Gewindeplatte ( C )

1 x U – Klemme echts ( D )

1 x U – Klemme links ( E )

1 x Schaltkastenhalte ( F )

1 x Schablone ( G )

1 x Steckdose 1 – 90394 ( H )

1 x Anbauanleitung AL 1177

1 x Gutachten

4 x Sch aube M 12 x 110

2 x Sch aube M 12 x 1,25 x 30

2x Sch aube M 12 x 30

2 x U – Scheibe M 12 x 30 x 3

10 x U – Scheibe M 12

8 x Fede ing M 12

4 x Mutte M 12

2 x Sch aube M 10 x 25

8 x U – Scheibe M 10 x 30 x 3

2 x U – Scheibe M 10

2 x Fede ing M 10

4 x Sch aube M 6 x 20

4 x Fede ing M 6

2 x U – Scheibe M 6

2 x U – Scheibe M 6 x 20

2 x Mutte M 6

2 x Sch aube M 5 x 20

4 x U –Scheibe M 5

2 x Fede ing M 5

2 x Mutte M 5

A

B C E D

G

F

2

3

4

5

6

A

7

M 2 x .25 x 30

B

C

8

M 2 x 30

9

0

D

!!!

2

M 2 x 0 M 0 x 30 x 3

original

3

M 5 x 20

H

4

6

F

M 6 x 20

5

M6 x 20
