TAUBENREUTHER 5-300 Manuel utilisateur

Am Schwimmbad 8

95326 Kulmbach

Tel. 09221 / 95620

Fax 09221 / 956222

e-mail: verkauf@taubenreuther.de

Anbauanleitung: Schneepfluganbausatz Isuzu D-Max3

AL: 2286-01

Best.Nr.: 5-300

Montagezeit: ca. 90 min.

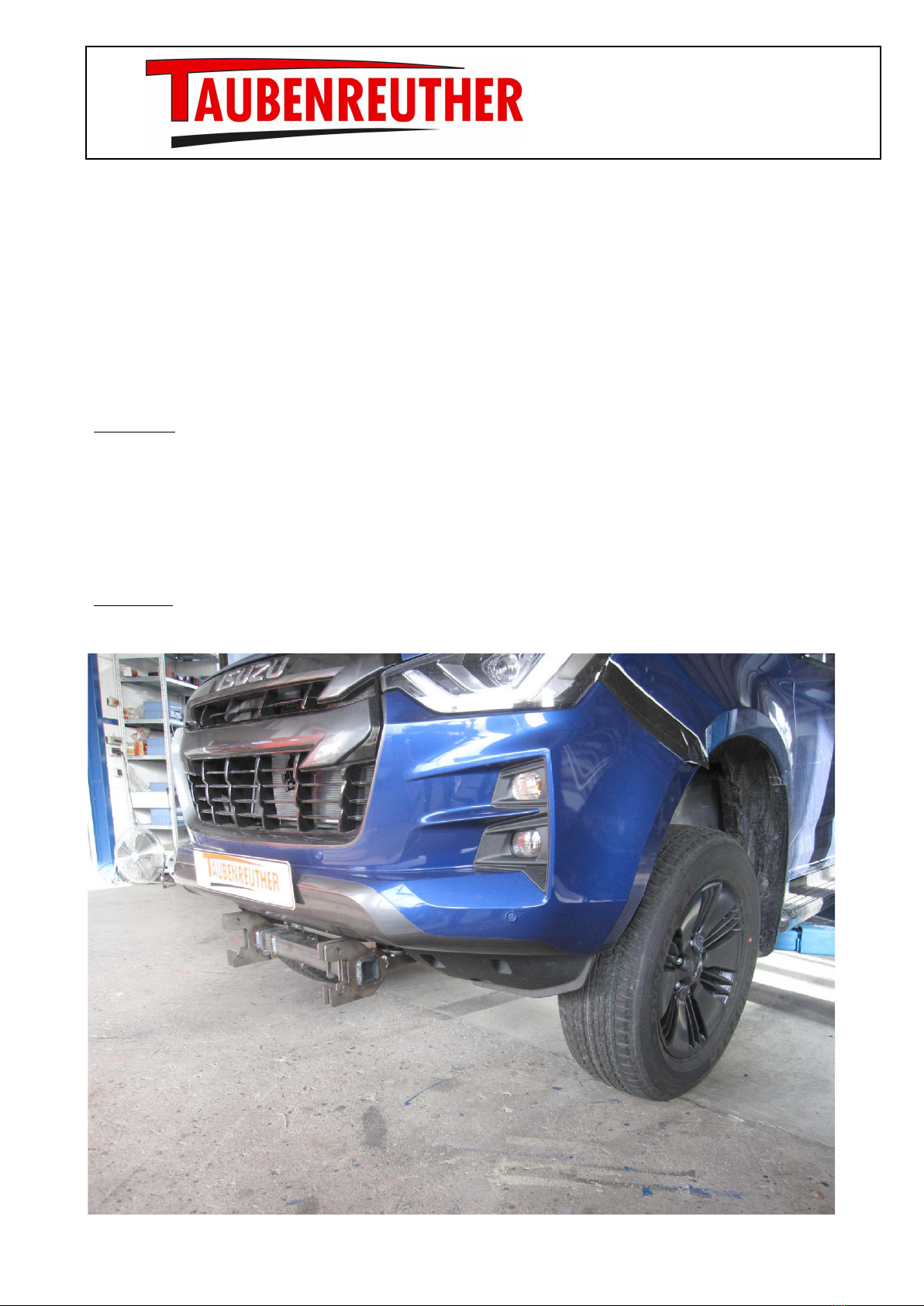

Hier sehen sie den fertig montierten Schneepflugabstützsatz.

Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung und das

Benutzerhandbuch des Schneepfluges gut durch.

Achtung:

Bei Fahrten ohne Schneepflug muss die Aufnahme “G” mit der Kunststoffabdeckung

Best.Nr.: 5-99100908 abgedeckt werden.

Bei Fahrten im öffentlichen Straßenverkehr muss die Aufnahme “G” kpl. entfernt

werden.

Before you start fitting, please read and understand this instruction manual and the owners

manual of the snowplow.

Attention:

When driving without snowplow,part “G” must be covered (with the cover Nr. 5-99100908).

When driving on public roads part “G” must be removed completely.

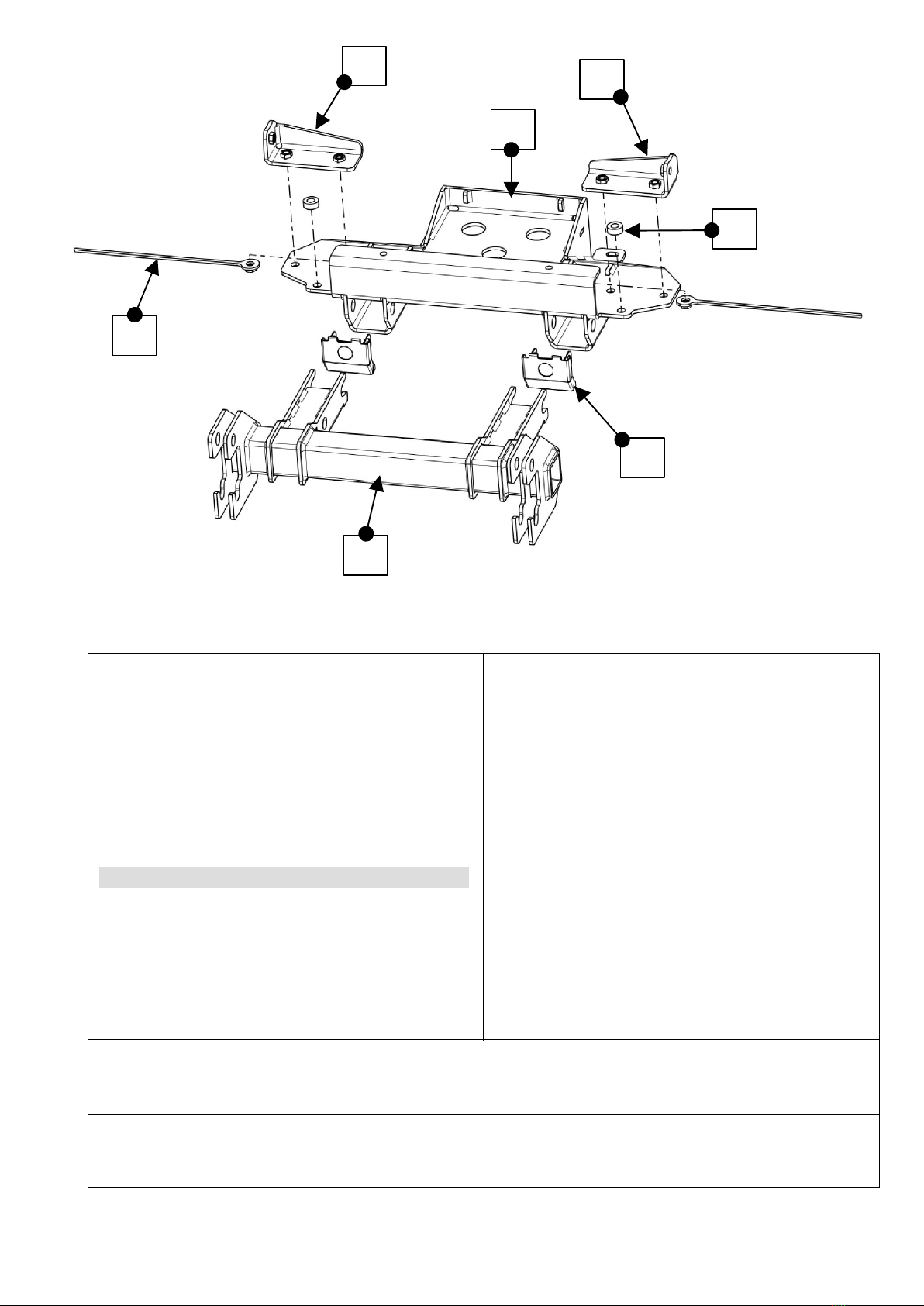

Stückliste

***5-300*** Schraubensatz

A

B

CD

G

F

E

1x Aufnahmeträger (A)

2x Gewindeplatte (B)

1x Befestigungswinkel rechts (C)

1x Befestigungswinkel links (D)

2x Distanz (E)

2x Abdeckung (F)

1x Schneepflugaufnahme (G)

2x 16-301604, Bolzen mit Kette und Splint

1x Anbauanleitung

1x Gutachten

1x Aufkleber Kennzeichnung

(Bitte an einer sichtbaren Stelle

anbringen! TÜV Relevant)

8x Schraube M10 x 30

2x Schraube M10 x 1,25 x 40

10x Scheibe M10 x 25 x 1,5

10x Federring M10

Schrauben Anzugsmomente siehe letzte Seite!

For torque information please see last page!

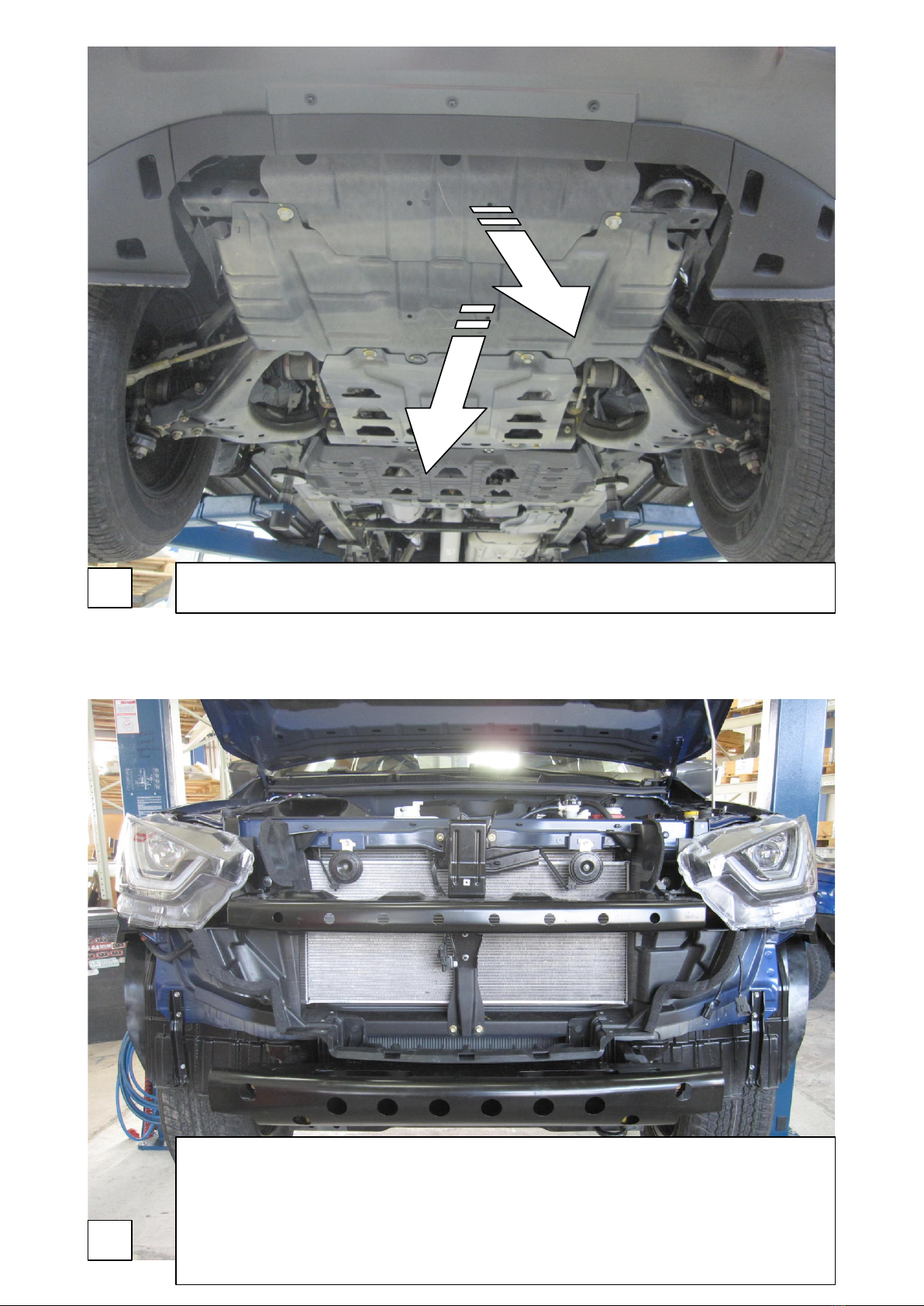

1Die vorderen beiden Schutzplatte entfernen!

Remove the front two skid plates!

2

Zur besseren Darstellung in der Anleitung wurde der

Stoßfänger für die folgenden Bilder entfernt. Dies ist bei der

Montage aber nicht zwingend erforderlich.

For better representation in the instructions, the bumper has been

removed for the following pictures. However, this is not absolutely

necessary during assembly.

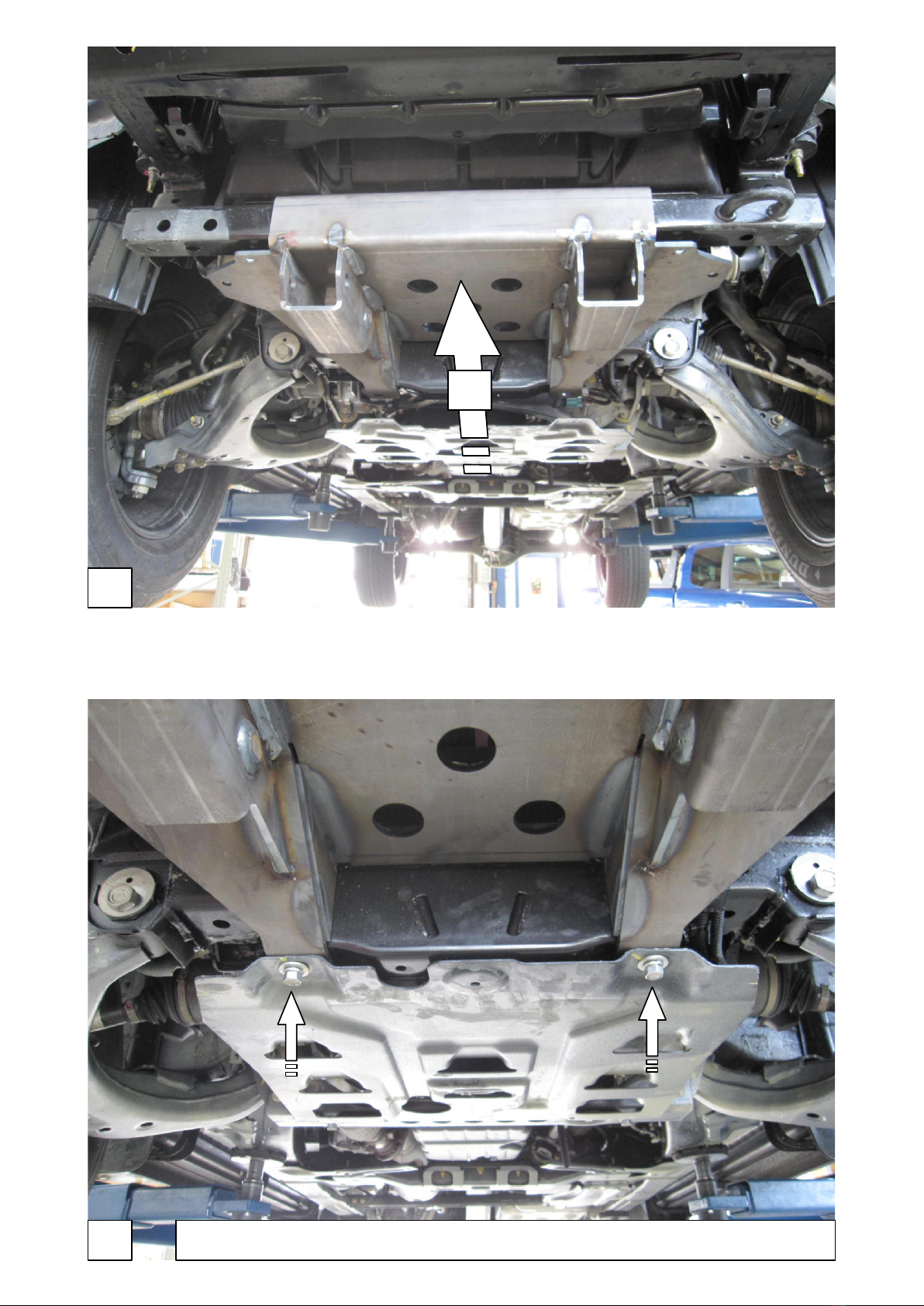

3

A

4Original Schrauben verwenden! / Use original screws!

5

B

Das Gleiche an der rechten Seite! / The same at the right!

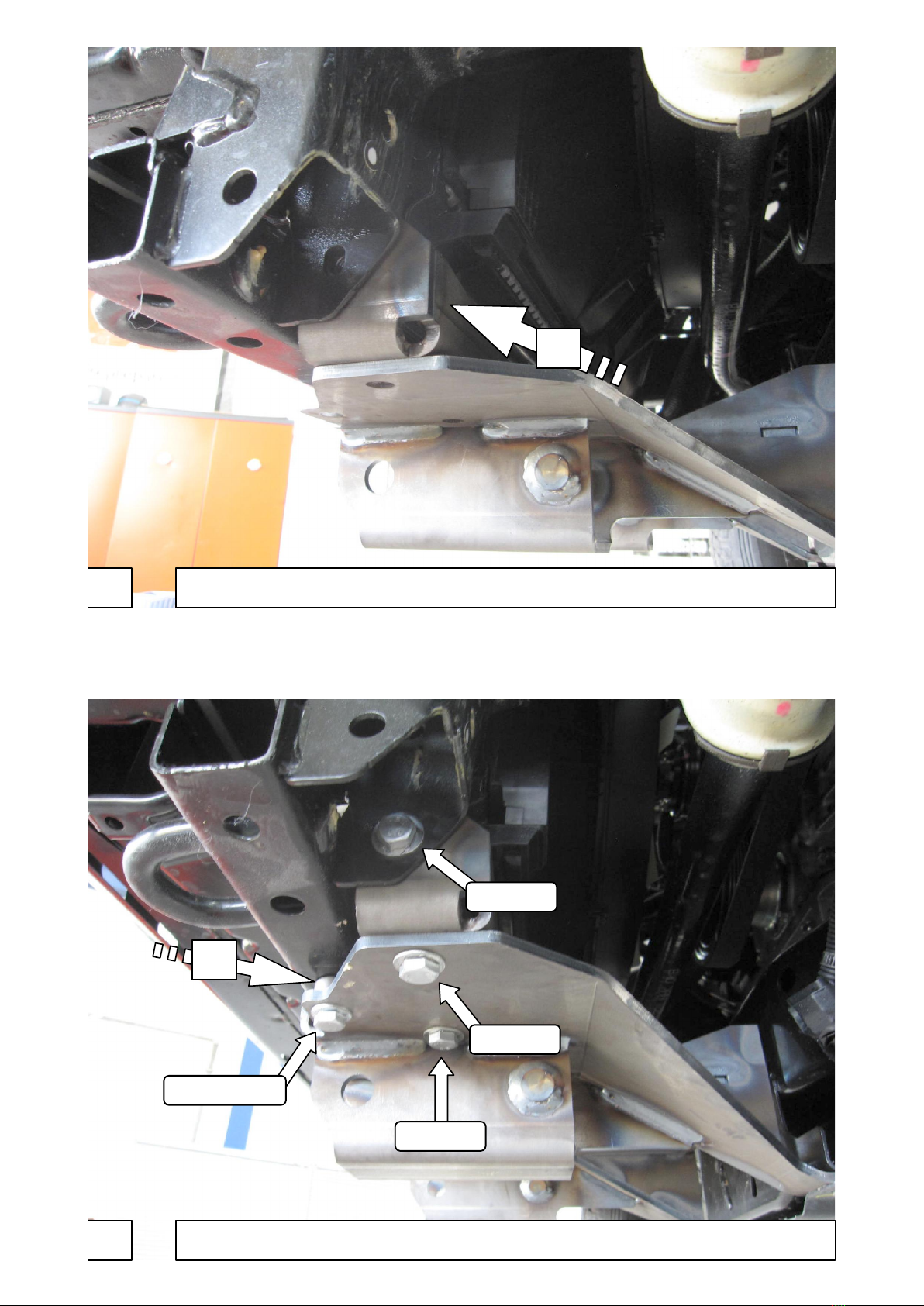

6Das Gleiche an der rechten Seite! / The same at the right!

M10 x 30

7Teil „D“ an der rechten Seite / Part „D“ at the right!

C

8

E

Das Gleiche an der rechten Seite! / The same at the right!

M10 x 30

M10 x 1,25 x 40

M10 x 30

M10 x 30

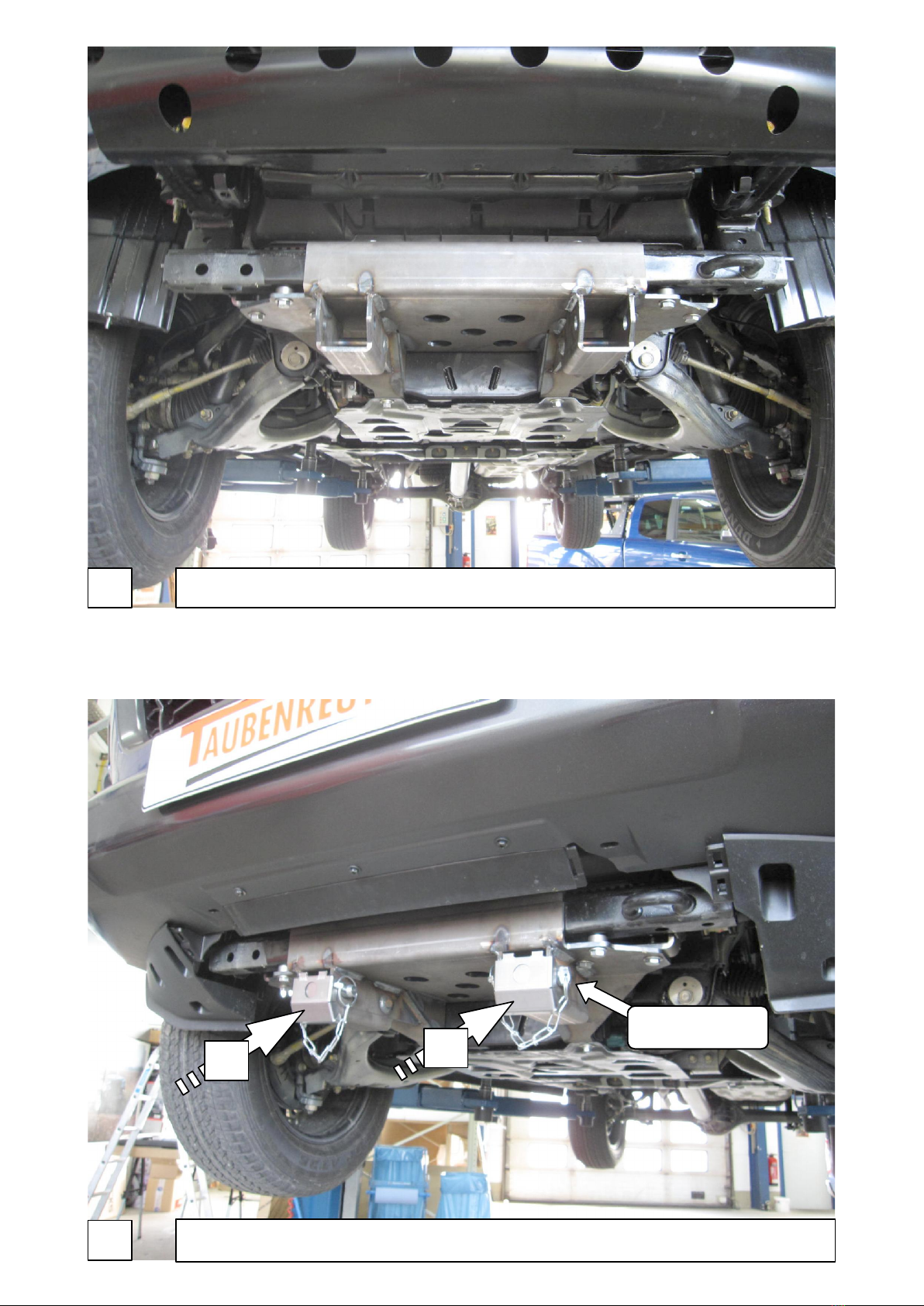

9Alle Schrauben festziehen! / Tighten all srews!

10 Abdeckungen „F“ bei Fahrten im öffentlichen Straßenverkehr montieren!

Mount the covers „F“ when driving in public traffic!

FF

Bolzen / bolt

16-301604 (2x)

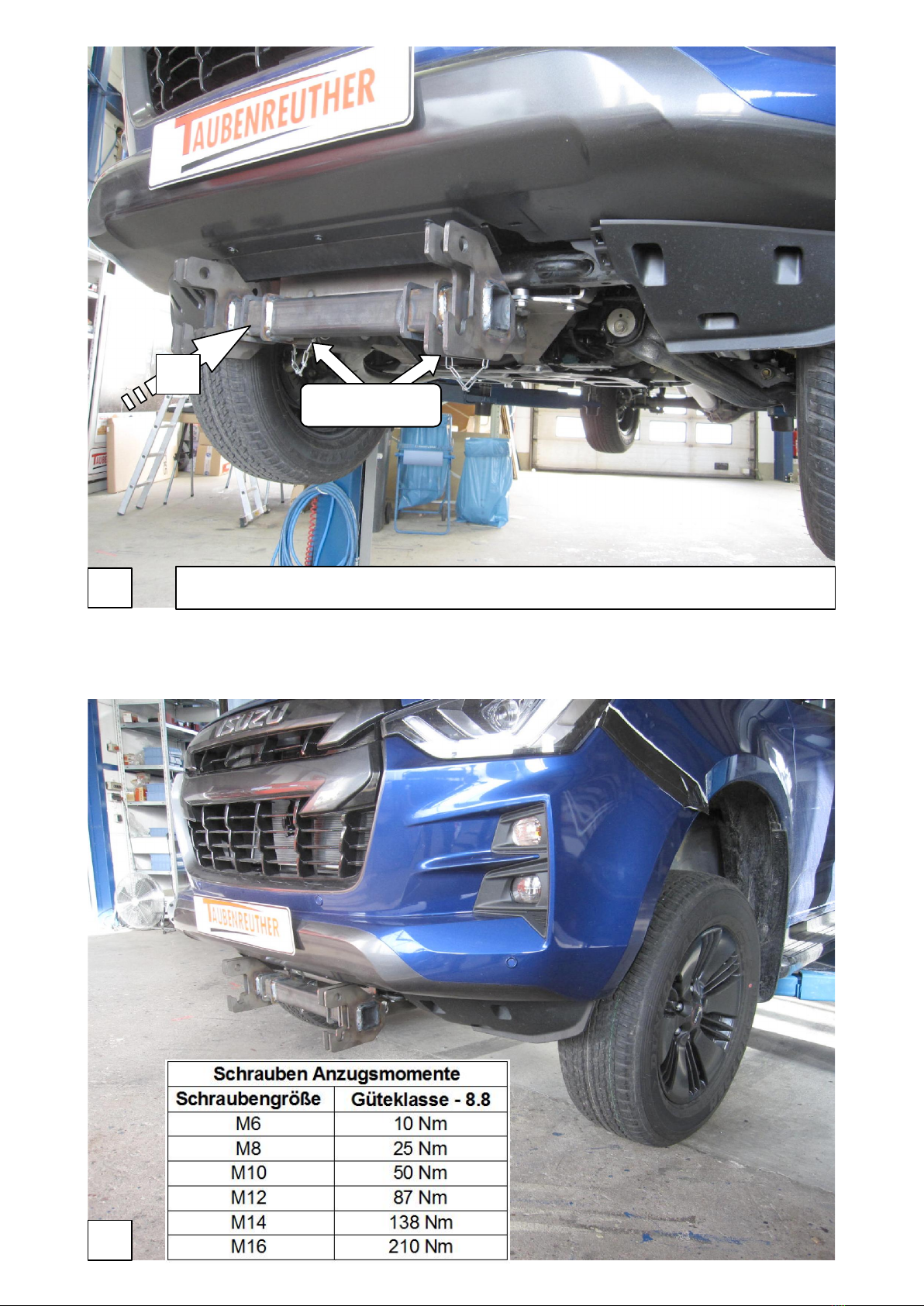

11 Für Fahrten mit dem Schneepflug die Aufnahmetraverse montieren!

Mount the traverse when driving with snow plow!

G Bolzen / bolt

16-301604 (2x)

12
