TAUBENREUTHER 29-T080301 Manuel utilisateur

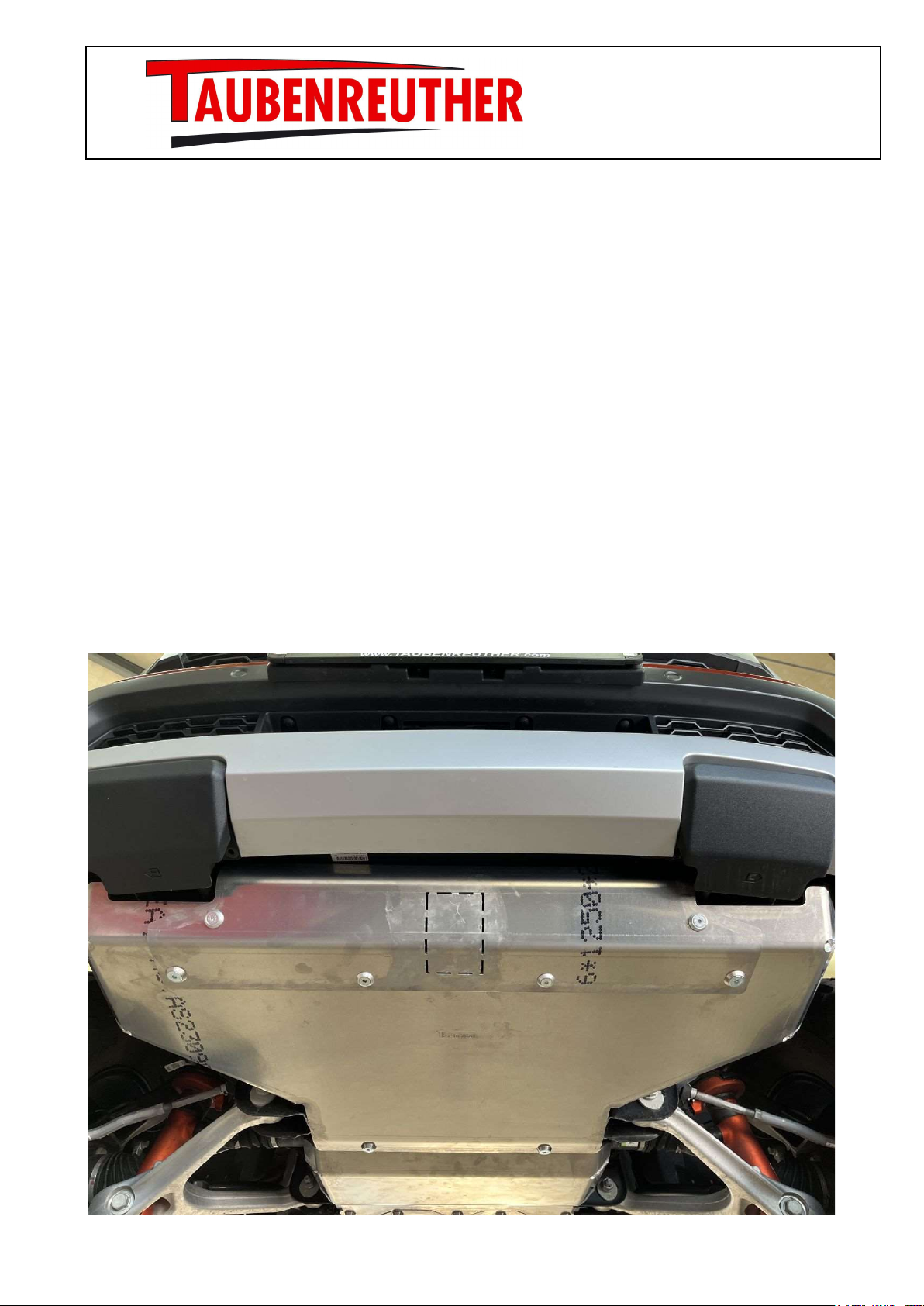

Hier sehen sie den fertig montierten Unterfahrschutz.

Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung gut

durch.

Here you see the ready mounted skid plate.

Before you start fitting, please read and understand this instruction manual.

Am Schwimmbad 8

95326 Kulmbach

Tel. 09221 / 95620

Fax 09221 / 956222

e-mail: verkauf@taubenreuther.de

Anbauanleitung: Unterfahrschutz Motor

Ford Ranger Raptor Mod.2023

AL: 2353-00

Best.Nr.: 29-T080301

Montagezeit: ca. 30 min.

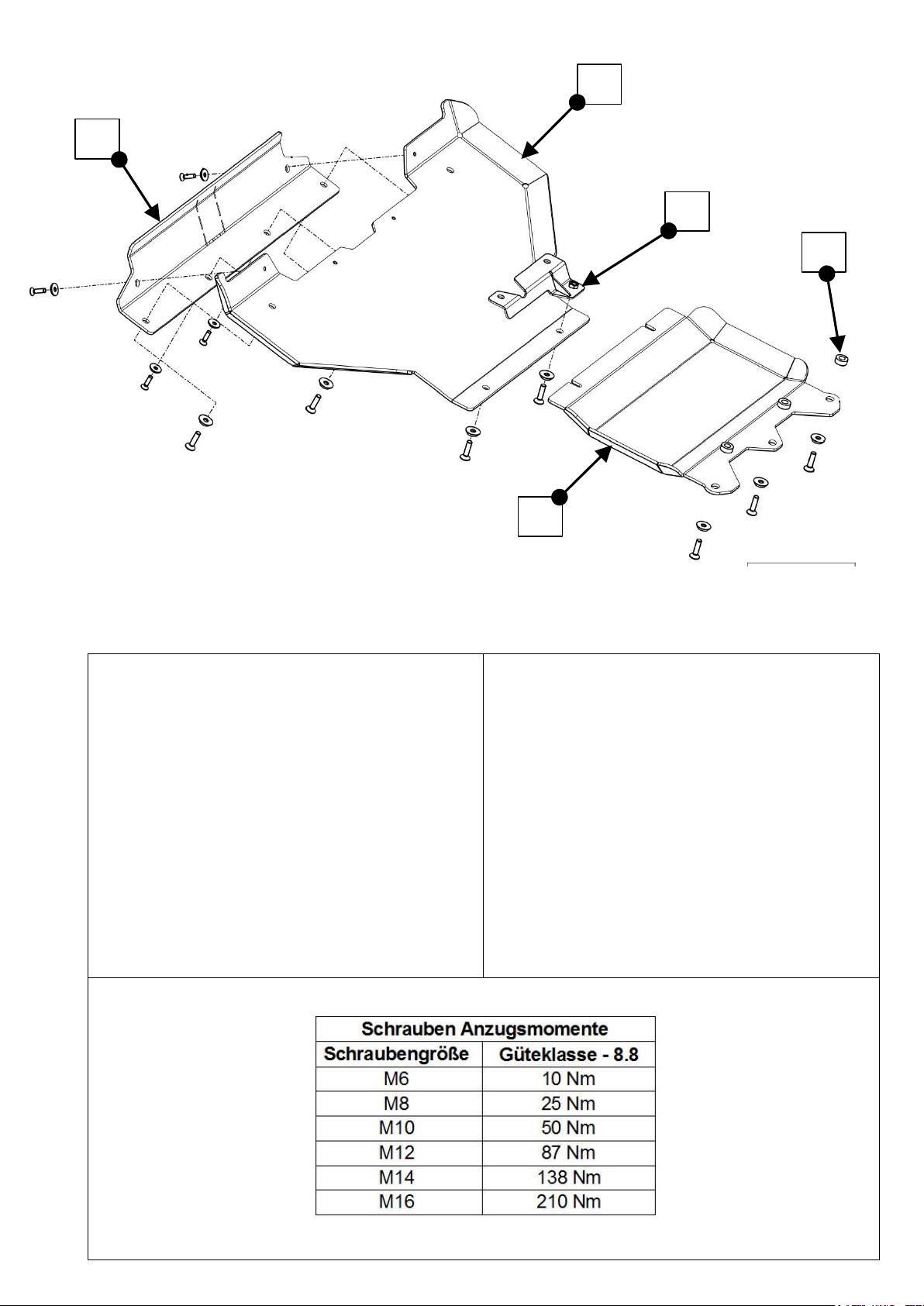

Stückliste

Schraubensatz

A

C

B

E

D

1x Haltewinkel (A)

1x Schutzblech vorne (B)

1x Schutzblech hinten (C)

3x Distanz (D)

1x Abdeckung (E)

1x Anleitung AL2353

4x Senkscheibe M8 Alu

7x Senkscheibe M10 Alu

7x Senkschraube M8 x 30 (ISO14581)

7x Senkschraube M10 x 40 (ISO14581)

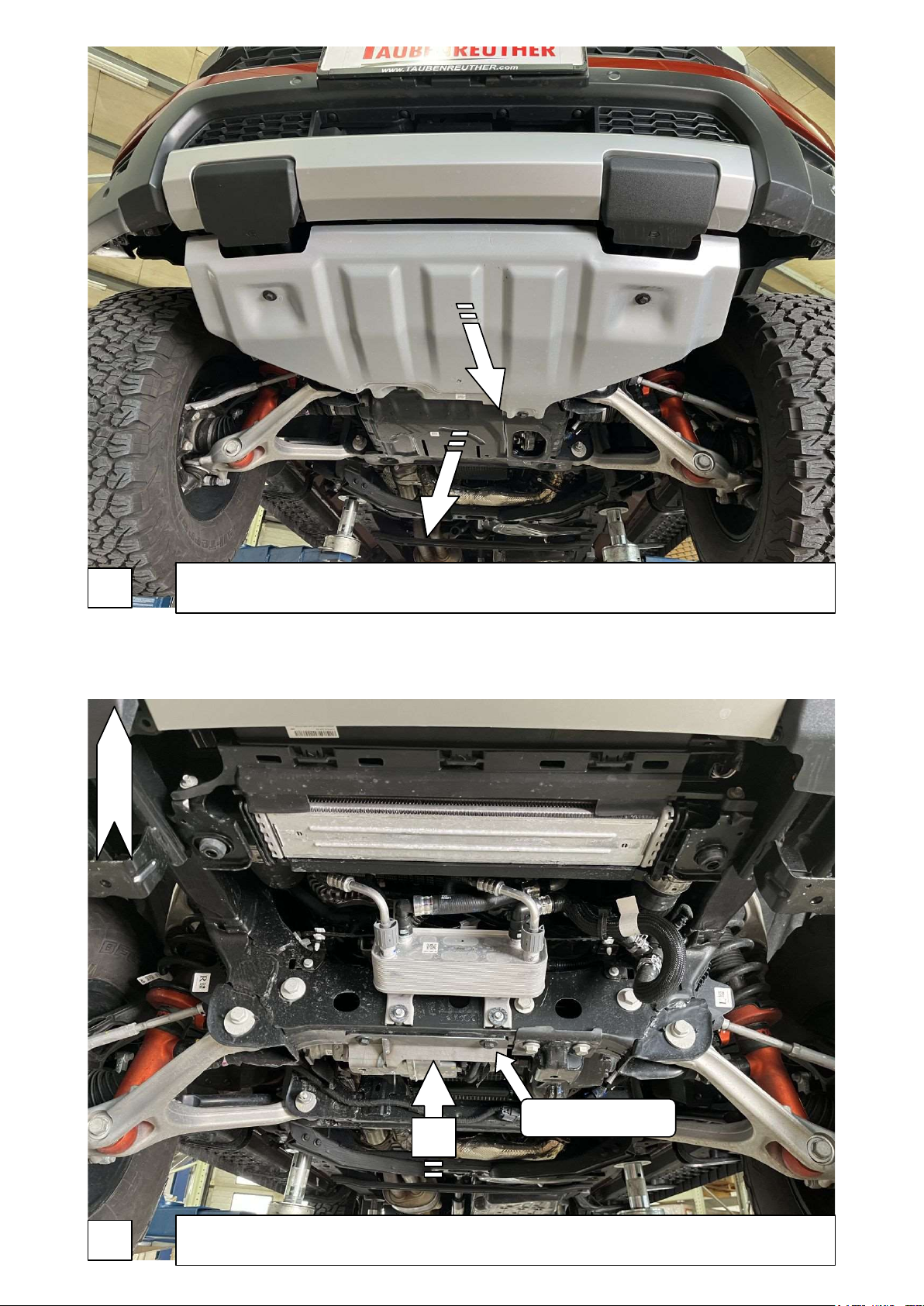

1Original Unterfahrschutz entfernen!

Remove the original skid plate!

2Haltewinkel platzieren und verschrauben!

Place and screw the bracket!

A

FRONT

Original Schrauben

Original screws

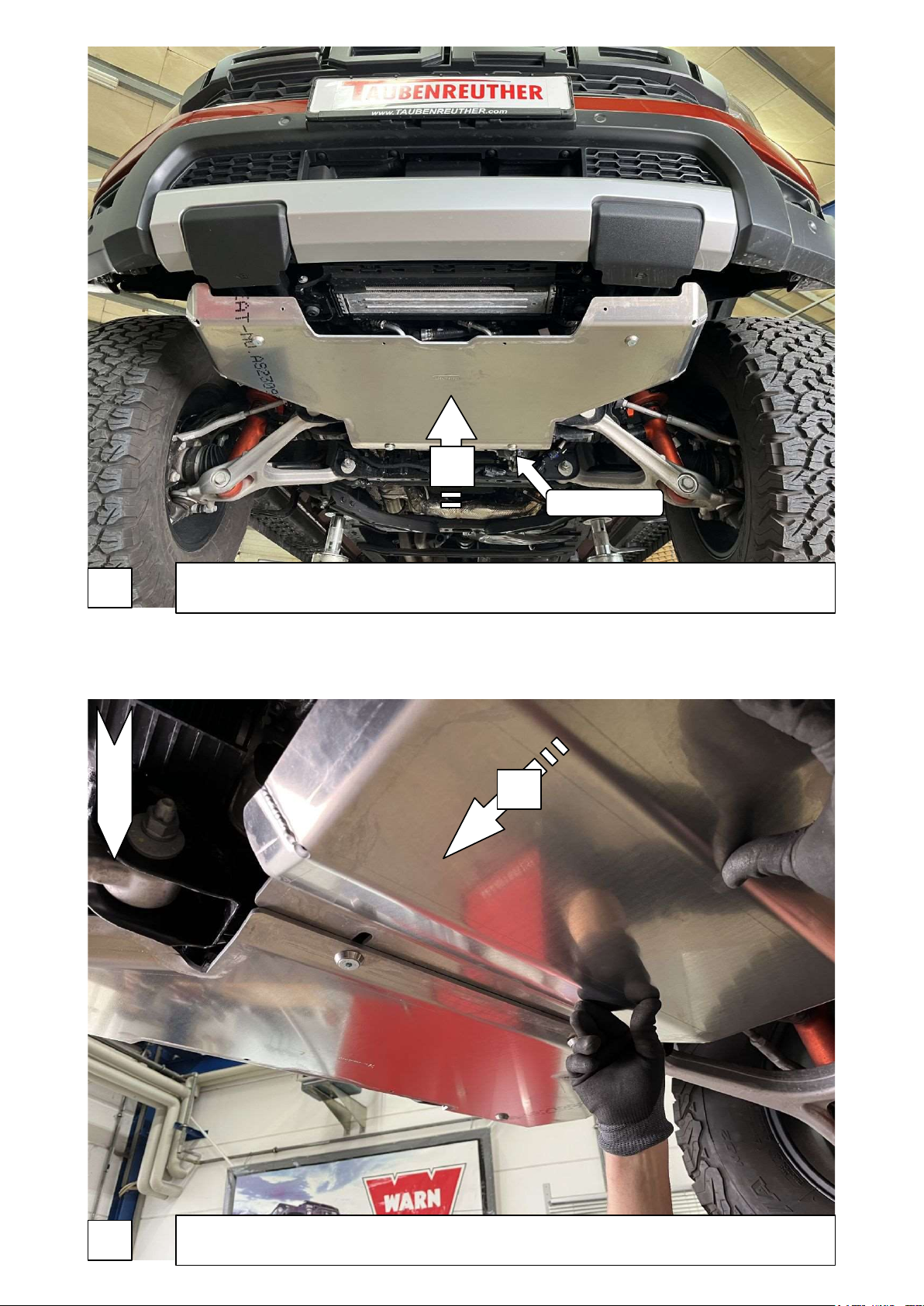

3Schutzblech vorne platzieren! Schrauben loose lassen!

Place the front guard plate! Let screws loose!

B

M10 x 40 (4x)

4Hinteres Schutzblech unter das vordere schieben!

Slide the rear guard plate under the front one!

C

FRONT

5

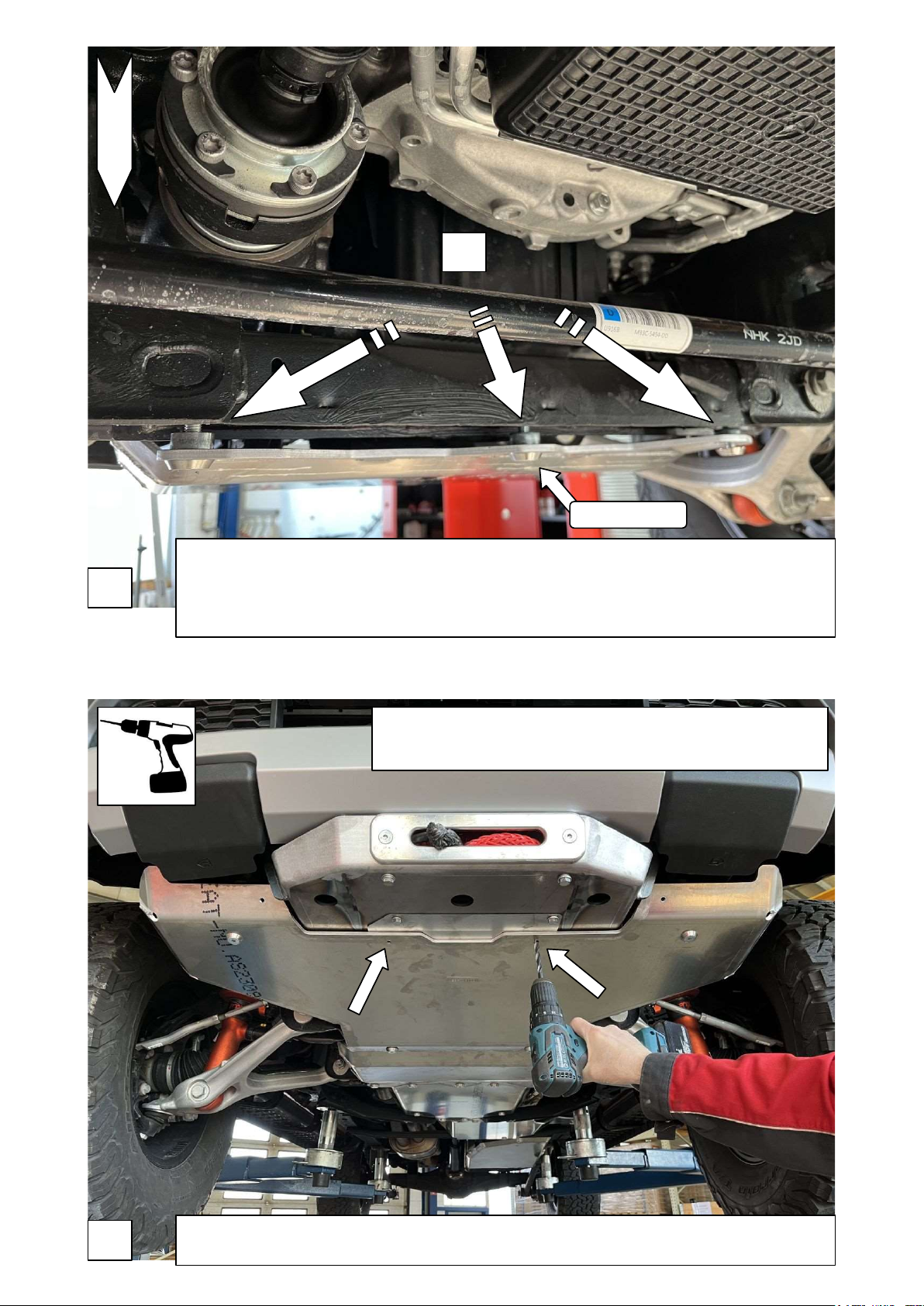

Befestigung hinten: Distanzen zwischen Schutzblech und

Rahmen platzieren und verschrauben!

Rear mounting: Place the spacer between protective plate

and frame and screw it!

D

FRONT

M10 x 40 (3x)

6Gewinde aufbohren, min. Ø9mm!

Drill out the threads to min.Ø 9mm!

Nur bei montierten Seilwindenanbausatz!

Only with mounted winch attachment kit!

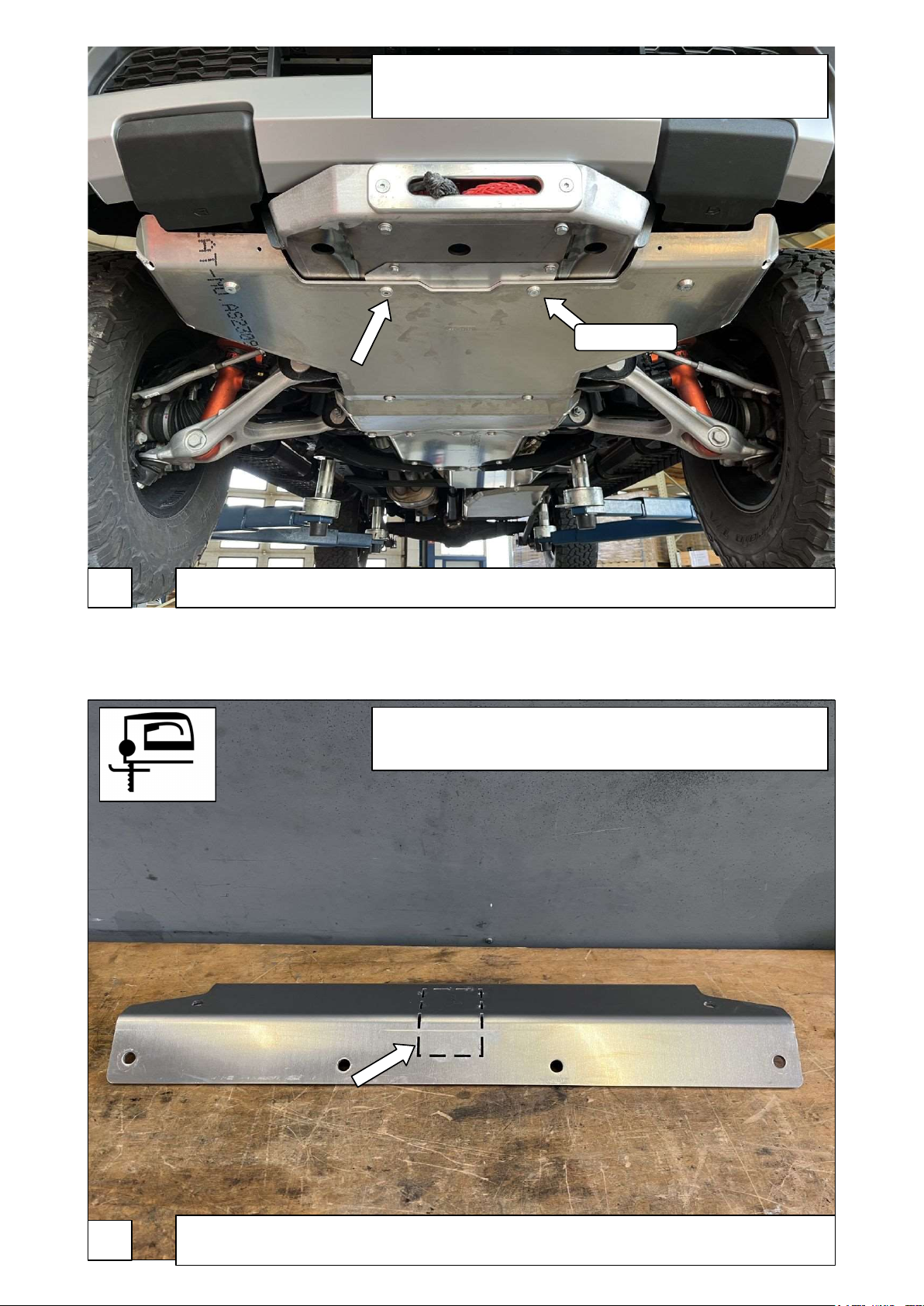

7Schutzblech verschrauben! / Screw the guard plate!

Nur bei montierten Seilwindenanbausatz!

Only with mounted winch attachment kit!

M8 x 30 (2x)

8An der Markierung ausschneiden! /

Cut out according marking!

Nur bei montierten Multi Mount Anbausatz!

Only with mounted multi mount attachment kit!

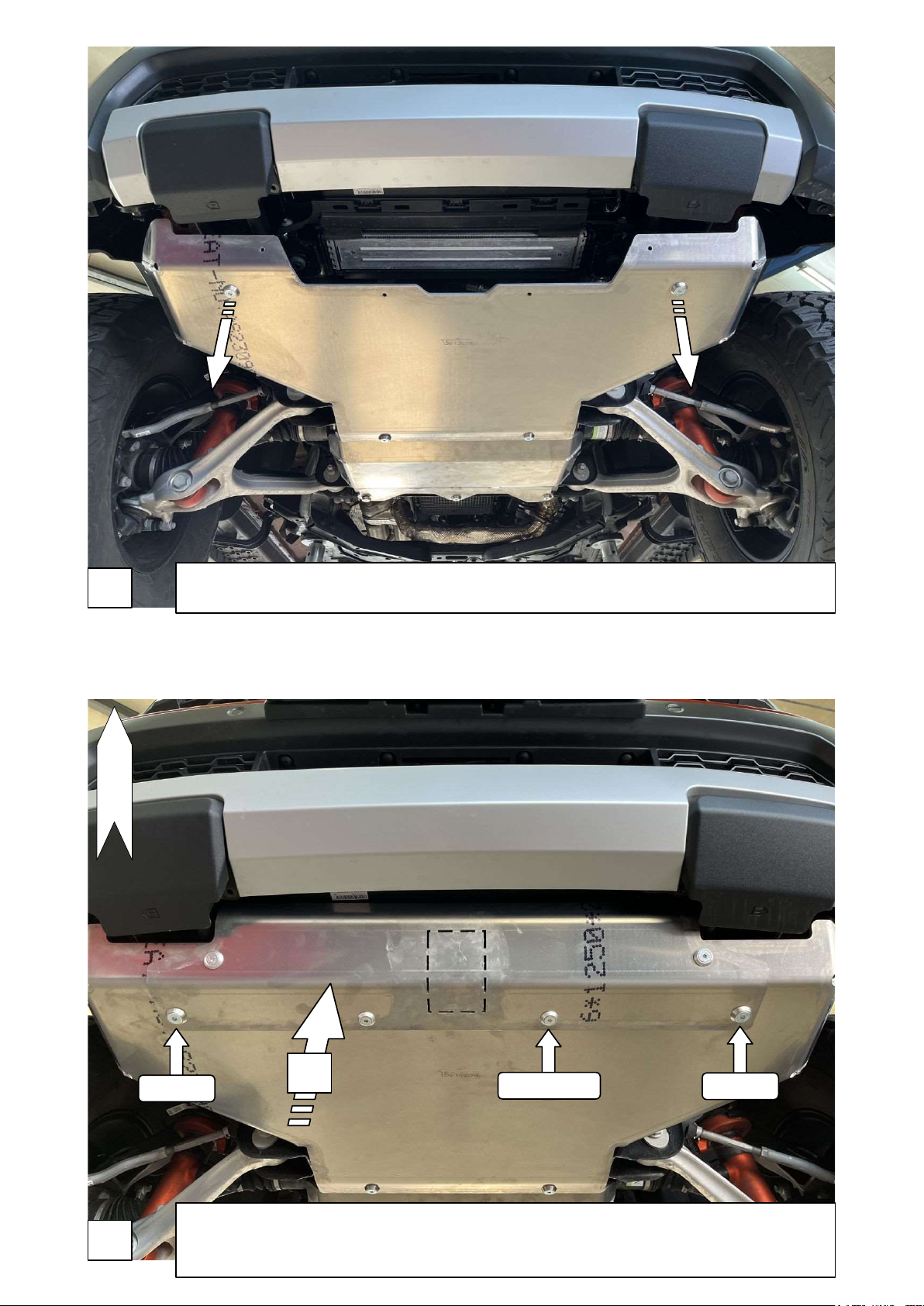

9Für die Abdeckung „E“ vordere Schrauben entfernen!

Remove the front screws for the cover „E“!

10 Abdeckung platzieren und verschrauben!

Place the cover and srew it!

Alle Schrauben festziehen! / Tighten all screws!

E

FRONT

M10 x 40

M10 x 40 M8 x 30 (4x)

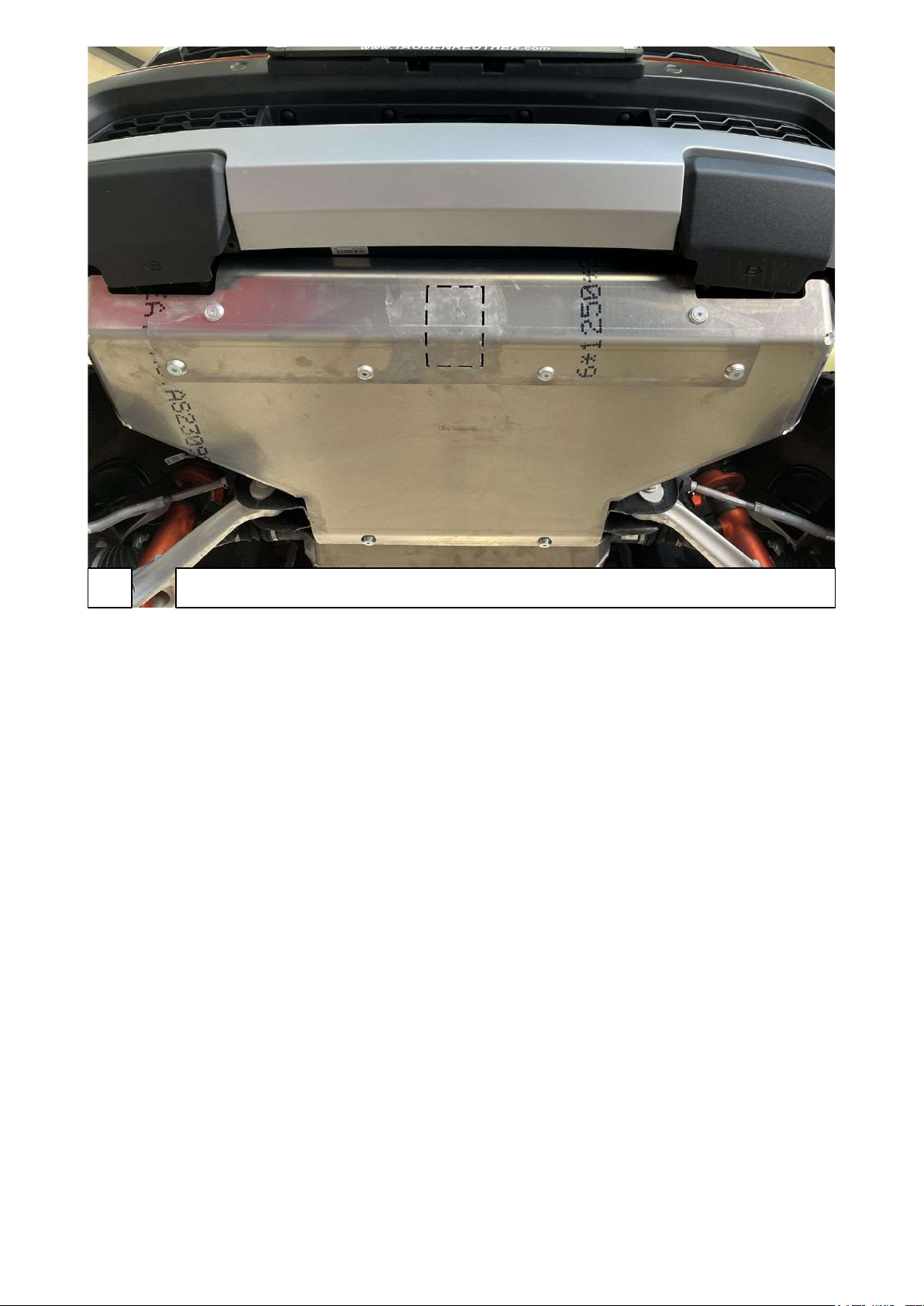

11 Fertig / finish
