Sentiotec Pro B2 Manuel utilisateur

Version 06/15 Ident-Nr. 1-026-966

MONTAGE- UND GEBRAUCHSANWEISUNG

Deutsch

S a u n a s t e u e r u n g

Pro B2

PRO-B2

WORLD OF WELLNESS

Inhaltsverzeichnis

1. Zu dieser Anleitung 4

2. Wichtige Hinweise zu Ihrer Sicherheit 5

2.1. Bestimmungsgemäßer Gebrauch 5

2.2. Sicherheitshinweise für den Monteur 6

2.3. Sicherheitshinweise für den Anwender 7

3. Produktbeschreibung 8

3.1. Lieferumfang 8

3.2. Optionales Zubehör 8

3.3. Produktfunktionen 8

3.4. Fühler-Betriebsarten 9

4. Montage 10

4.1. Saunasteuerung montieren 10

4.2. Ofenfühler F1 mit Übertemperatur-Sicherung montieren 12

4.3. Bankfühler F2 (optional) montieren 13

5. Elektrischer Anschluss 14

5.1. Versorgungsleitung und Ofenleitung anschließen 15

5.2. Licht anschließen 15

5.3. Leistungserweiterung (optional) anschließen 16

5.4. Ofenfühler F1 anschließen 16

5.5. Bankfühler F2 (optional) anschließen 16

5.6. Sicherheitsabschaltung anschließen 16

5.7. Fernstart 17

5.8. Installation abschließen 17

6. Prüfungen durchführen 18

7. Anschlussplan 20

WORLD OF WELLNESS

8. Inbetriebnahme 21

8.1. Heizzeitbegrenzung einstellen 21

8.2. Phasenrollierung aktivieren/deaktivieren 22

8.3. Ein-Fühlerbetrieb aktivieren/deaktivieren 22

8.4. Ofentemperatur im Ein-Fühlerbetrieb anzeigen 22

9. Bedienung 23

9.1. Bedienelemente 23

9.2. Licht einschalten 23

9.3. Saunasteuerung einschalten 24

9.4. Sauna starten 24

9.5. Soll-Temperatur ändern 24

9.6. Vorwahlzeit einstellen 25

9.7. Vorwahlzeitfunktion abbrechen 26

9.8. Standby für Fernwirken aktivieren 26

9.9. Saunasteuerung ausschalten 26

10.Reinigung und Wartung 27

10.1. Reinigung 27

10.2. Wartung 27

11.Entsorgung 27

12.Problemlösung 28

12.1. Fehlermeldungen 28

12.2. Sicherungen 29

13.Technische Daten 30

WORLD OF WELLNESS

Montage- und Gebrauchsanweisung S. 4/30

1.Zu dieser Anleitung

Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie

sie in der Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen

zu Ihrer Sicherheit und zur Bedienung nachlesen.

Symbole in Warnhinweisen

In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine

Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise

unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten

Fall sogar tödlich sein können.

In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutun-

gen haben:

GEFAHR!

Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere

Verletzungen die Folge.

WARNUNG!

Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere

Verletzungen die Folge sein.

VORSICHT!

Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzun-

gen die Folge sein.

ACHTUNG!

Dieses Signalwort warnt Sie vor Sachschäden.

Andere Symbole

Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.

6LH¿QGHQGLHVH Montage- und Gebrauchsanweisung auch im Download-

bereich unserer Webseite auf www.sentiotec.com/downloads.

WORLD OF WELLNESS

Montage- und Gebrauchsanweisung S. 5/30

2.Wichtige Hinweise zu Ihrer Sicherheit

Die Saunasteuerung Pro B2 ist nach anerkannten sicherheitstech-

nischen Regeln gebaut. Dennoch können bei der Verwendung

Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher-

heitshinweise und die speziellen Warnhinweise in den einzelnen

Kapiteln. Beachten Sie auch die Sicherheitshinweise der ange-

schlossenen Geräte.

2.1. Bestimmungsgemäßer Gebrauch

Die Saunasteuerung Pro B2 dient ausschließlich zum Steuern und

Regeln der Funktionen gemäß den technischen Daten.

Die Saunasteuerung Pro B2 darf nur zum Steuern und Regeln ei-

nes Saunaofens, der die Abdeckprüfung nach Absatz 19.101 der

EN 60335-2-53 besteht, verwendet werden. Alternativ kann eine

entsprechende Sicherheitsabschaltung im oder über dem Ofen

installiert werden.

Die Saunasteuerung Pro B2 darf nur zum Steuern und Regeln

von 3 Heizkreisen mit maximal 3,5 kW Heizleistung pro Heizkreis

eingesetzt werden.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-

gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschä-

digung des Produkts, zu schweren Verletzungen oder Tod führen.

WORLD OF WELLNESS

Montage- und Gebrauchsanweisung S. 6/30

2.2. Sicherheitshinweise für den Monteur

ƔDie Montage darf nur durch eine Elektrofachkraft oder eine ver-

JOHLFKVZHLVHTXDOL¿]LHUWH3HUVRQDXVJHIKUWZHUGHQ

ƔArbeiten an der Saunasteuerung dürfen nur im spannungsfreien

Zustand durchgeführt werden.

ƔEs ist bauseits eine allpolige Trennvorrichtung mit voller Abschal-

tung entsprechend der Überspannungskategorie III vorzusehen.

ƔDie Saunasteuerung ist außerhalb der Saunakabine in ca. 1,70 m

Höhe oder gemäß den Empfehlungen des Kabinenherstellers

zu montieren. Die Umgebungstemperatur muss im Bereich von

-10 °C und 40 °C liegen.

ƔDer Ofenfühler ist so anzubringen, dass er nicht durch einströ-

PHQGH/XIWEHHLQÀXVVWZLUG

ƔDie Ofen-Zuleitung muss einen Querschnitt von mindestens

2,5 mm2aufweisen und bis 150 °C temperaturbeständig sein.

ƔBeachten Sie auch die örtlichen Bestimmungen am Aufstellort.

ƔBei Problemen, die in den Montageanweisungen nicht ausführ-

lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen

Sicherheit an Ihren Lieferanten.

WORLD OF WELLNESS

Montage- und Gebrauchsanweisung S. 7/30

2.3. Sicherheitshinweise für den Anwender

ƔDie Saunasteuerung darf nicht von Kindern unter 8 Jahren ver-

wendet werden.

ƔDie Saunasteuerung darf von Kindern über 8 Jahren, von Perso-

nen mit verringerten psychischen, sensorischen oder mentalen

Fähigkeiten und von Personen mit Mangel an Erfahrung und

Wissen unter folgenden Bedingungen verwendet werden:

– wenn sie beaufsichtigt werden

– wenn ihnen die sichere Verwendung gezeigt wurde und sie

die Gefahren, die entstehen können, verstehen.

ƔKinder dürfen nicht mit der Saunasteuerung spielen.

ƔKinder unter 14 Jahren dürfen die Saunasteuerung nur reinigen,

wenn sie beaufsichtigt werden.

Ɣ :HQQ6LHXQWHUGHP(LQÀXVVYRQ$ONRKRO0HGLNDPHQWHQRGHU

Drogen stehen, verzichten Sie aus gesundheitlichen Gründen

auf das Saunabad.

ƔStellen Sie sicher, dass keine brennbaren Gegenstände auf dem

Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.

ƔStellen Sie sicher, dass keine brennbaren Gegenstände auf dem

Saunaofen liegen, bevor Sie die Vorwahlzeitfunktion oder den

Standby-Modus für den Fernstart aktivieren.

ƔBei Problemen, die in der Gebrauchsanweisung nicht ausführ-

lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen

Sicherheit an Ihren Lieferanten.

WORLD OF WELLNESS

Montage- und Gebrauchsanweisung S. 8/30

3.Produktbeschreibung

3.1. Lieferumfang

ƔSaunasteuerung

ƔOfenfühler mit integrierter Übertemperatur-Sicherung

ƔFühlerleitungen

ƔMontagematerial

3.2. Optionales Zubehör

ƔBankfühler (Artikelnummer: O-F2)

ƔLeistungserweiterung (Artikelnummer: O-S2-18 / O-S2-30)

ƔSicherheitsabschaltung (Artikelnummer: HT-SWL)

ƔWebserver pronet (Artikelnummer: PRO-NET)

3.3. Produktfunktionen

Die Saunasteuerung Pro B2 verfügt über folgende Funktionen:

ƔRegeln von Saunaöfen mit einer Heizleistung bis 10,5 kW im Temperatur-

bereich von 30 °C bis 110 °C.

ƔMit einer Leistungserweiterung kann die maximale Schaltleistung von 10,5 kW

auf 18 kW oder 30 kW erhöht werden.

ƔFernstartfunktion

ƔVorwahlzeitfunktion (bis 24 Stunden)

ƔAutomatische Heizzeitbegrenzung

Die Saunasteuerung schaltet sich nach Ablauf der maximalen Heizzeit aus

Sicherheitsgründen automatisch ab. Die maximale Heizzeit kann auf 6 h,

12 h, 18 h oder 24 h eingestellt werden.

ƔÜbertemperatur-Sicherung

'LHhEHUWHPSHUDWXU6LFKHUXQJEH¿QGHWVLFKLP)KOHUJHKlXVHGHV2IHQIKOHUV

Wenn der Saunaofen durch einen Defekt nach Erreichen der Wunschtempe-

ratur weiterheizt, schaltet die Übertemperatur-Sicherung bei ca. 139 °C den

Saunaofen automatisch ab.

WORLD OF WELLNESS

Montage- und Gebrauchsanweisung S. 9/30

3.4. Fühler-Betriebsarten

Die Saunasteuerung kann mit einem oder mit zwei Temperaturfühlern betrieben

werden.

Ein-Fühlerbetrieb (F1)

Der Ein-Fühlerbetrieb muss bei der Inbetriebnahme aktiviert werden (siehe 8.3.

Ein-Fühlerbetrieb aktivieren/deaktivieren auf Seite 22).

Im Ein-Fühlerbetrieb wird die Saunasteuerung nur mit dem Ofenfühler mit Über-

temperatursicherung (F1-Fühler) betrieben. Im Ein-Fühlerbetrieb zeigt die Sau-

nasteuerung nur die Soll-Temperatur an. Die Ist-Temperatur wird nicht angezeigt.

Wenn die Saunasteuerung im Ein-Fühlerbetrieb die Temperatur über dem Ofen

(F1-Fühler) als Ist-Temperatur anzeigen soll, muss dies bei der Inbetriebnahme

aktiviert werden (siehe 8.4. Ofentemperatur im Ein-Fühlerbetrieb anzeigen

auf Seite 22).

Zwei-Fühlerbetrieb mit Bankfühler (F2)

Im Zwei-Fühlerbetrieb mit Bankfühler wird ein zweiter Temperaturfühler (Bank-

fühler) oberhalb der hinteren Saunabank montiert. Die Saunasteuerung zeigt als

Ist-Temperatur jene Temperatur an, die vom Bankfühler gemessen wird.

WORLD OF WELLNESS

Montageanweisung – nur für Fachpersonal S. 10/30

4.Montage

4.1. Saunasteuerung montieren

Beachten Sie bei der Montage der Saunasteuerung folgende Punkte:

ƔDie Saunasteuerung ist außerhalb der Saunakabine oder gemäß den Empfeh-

lungen des Kabinenherstellers zu montieren.

ƔDie Umgebungstemperatur muss im Bereich von -10 °C und +40 °C liegen.

ƔAlle Fühler dürfen nur mit den beiliegenden Fühlerleitungen, die bis 150 °C

temperaturbeständig sind, angeschlossen werden.

ACHTUNG!

Schäden am Gerät

Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt

mit Wasser das Gerät beschädigen.

ƔMontieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine

maximale Luftfeuchte von 95% nicht überschritten wird.

Die Fühlerleitungen dürfen unter folgenden Bedingungen verlängert

werden:

ƔVerwendung einer bis 150 °C beständigen Silikonleitung.

ƔDer Mindestquerschnitt der Leitung beträgt 0,5 mm2.

ƔDie Länge der Ofenfühler-Leitungen darf 10 m NICHT überschreiten.

ACHTUNG!

Störquellen beeinträchtigen die Signalübertragung

ƔVerlegen Sie alle Fühlerleitungen getrennt zu anderen Netzleitungen und

Steuerleitungen.

ƔSchützen Sie einfach isolierte Leitungen durch ein Rohr (Doppelisolation).

Autres manuels pour Pro B2

Table des matières

Langues :

Autres manuels Sentiotec Unité de contrôle

Sentiotec

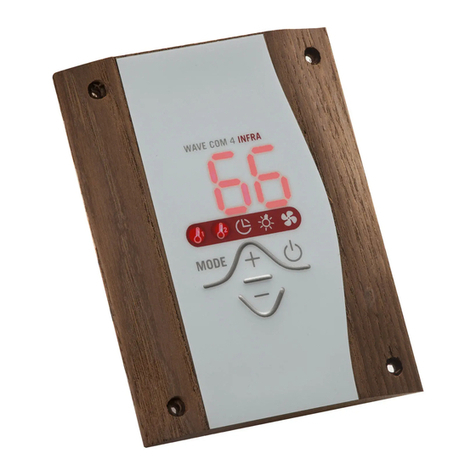

Sentiotec Wave.com4 infra Manuel utilisateur

Sentiotec

Sentiotec CV 41 Manuel de l'opérateur

Sentiotec

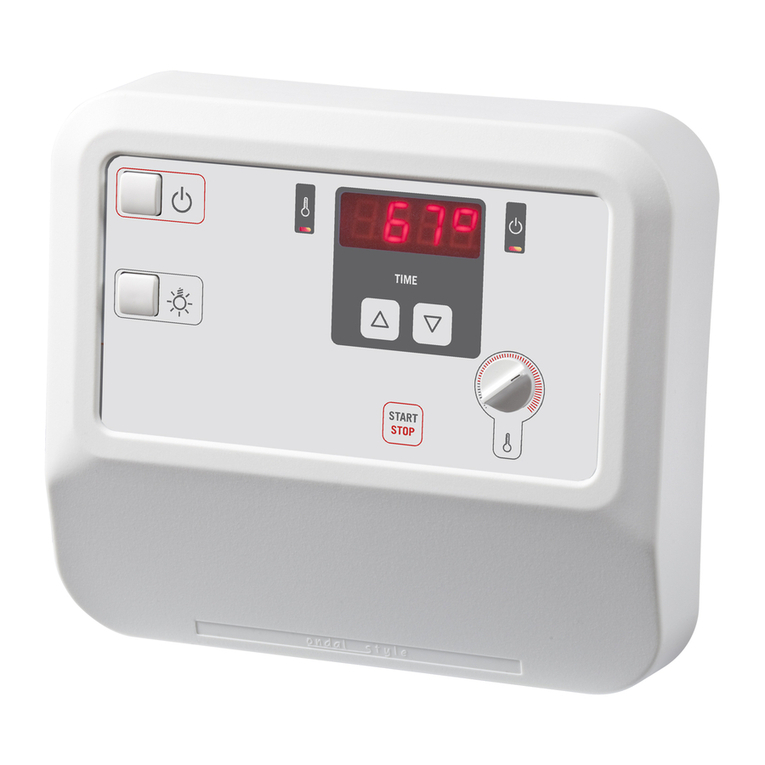

Sentiotec A2 Manuel utilisateur

Sentiotec

Sentiotec just sauna combi series Manuel utilisateur

Sentiotec

Sentiotec Karibu Modern FinnischPlug'n'Play Manuel utilisateur

Sentiotec

Sentiotec CV 31 Manuel utilisateur

Sentiotec

Sentiotec Pro C3 Manuel utilisateur

Sentiotec

Sentiotec Pro C2 Manuel utilisateur

Sentiotec

Sentiotec A2 Manuel utilisateur

Sentiotec

Sentiotec wave.com4 touch Manuel utilisateur

Sentiotec

Sentiotec A1 Manuel utilisateur

Sentiotec

Sentiotec Just Sauna Fin Series Manuel utilisateur

Sentiotec

Sentiotec just sauna fin Manuel utilisateur

Sentiotec

Sentiotec Pro B2 Manuel utilisateur

Sentiotec

Sentiotec Pro B3 Manuel utilisateur

Sentiotec

Sentiotec just sauna fin Manuel utilisateur

Sentiotec

Sentiotec CK 41 Manuel utilisateur

Sentiotec

Sentiotec K4 NEXT Manuel utilisateur

Sentiotec

Sentiotec A2-15 Manuel utilisateur

Sentiotec

Sentiotec Pro C3 Manuel utilisateur

Sentiotec

Sentiotec K Series Manuel utilisateur

Sentiotec

Sentiotec Pro D2 Manuel utilisateur

Sentiotec

Sentiotec Pro B Manuel utilisateur

Sentiotec

Sentiotec wave.com4 touch Manuel utilisateur

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
