ProLights ECLIPSEHDTWC Manuel utilisateur

MANUALE UTENTE

USER MANUAL

ECLIPSEHDTWC

IT - EN

LED PROFILER

REV.03-02/18

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

ECLIPSEHDTWC

• ECLIPSEHDTWC

• Staa di ssaggio

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità DMX

3. 5 Congurazione canali DMX

3. 6 Collegamento

3. 7 Back Light

3. 8 Flip Display

3. 9 Key Lock

3. 10 Modalità Dimmer

3.11 Bilanciamento del Bianco

3.12 Frequenza LED

3.13 Fan mode

3.14 Factory Reload

3.15 Informazioni sul dispositivo

3. 16 Modalità Master/Slave

3. 17 Eetti

3. 18 Modalità Statica

3. 19 Modalità Manuale

3. 20 Canali DMX

3. 21 Collegamenti della linea DMX

3. 22Costruzionde del terminatore DMX

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

ECLIPSEHDTWC

ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 45°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

ECLIPSEHDTWC

- 1 - INTRODUZIONE

1.2 SPECIFICHE TECNICHE

ECLIPSEHDTWC is an advanced LED ellipsoidal featuring 6 color mixing to deliver high precision reproduc-

tion of the White Spectrum from 2800 to 10000K with high CRI and an extensive color reproduction.

The optical system harnesses the power of a 91x3,5W custom LED with 6 colors to create an even beam

with clean shutter cuts and beautiful sharp or soft edge gobo focussing.

Featuring HD dimming andtuning from 2800Kto 10000K version, the ECLIPSEHDTWC delivers the perfor-

mance and quality of output demanded from this level of luminaire.

1.2 TECHNICAL SPECIFICATIONS

SORGENTE LUMINOSA

• Source: 91x3,5W 6 colors custom LED source (Red, Orange, Green, Royal Blue, Blue, Lime)

• CT: 2800 - 10000K

• CRI: >90Ra

• R9: (2800K) 91.9 - (4000K) 95.3 - (5600K) 92.8Ra

• Luminous Flux: ALL 19° 6044 lm, 26° 5625 lm; 36° 6279 lm; 50° 5687lm

• Lux: 19° 9220 lux, 26° 4750 lux; 36° 2980 lux; 50° 1210lux @3m Full

• Source Life Expectancy: >50.000 h

OTTICHE

• Beam Angle: optional 19°/26°/36°/50/Z15-30/Z25-50°

• Lens Type: HQ glass lens optics

• Focus: Manual

SISTEMA COLORE

• Color Mixing: RGBL,Orange,Royal Blue

• CTC: Plus/Minus green and magenta correction

• White Presets: 2800K - 10000K

• Color Wheel: Virtual color wheel with presets

EFFETTI DINAMICI

• Gobo Size: B

CORPO

• Body: Sturdy die-cast aluminium body conceived for long-time durability

• Body Color: Black

CONTROLLO

• Protocols: DMX512, RDM

• DMX Channels: 2/ 5ch1/ 5ch2/ 7/ 9/ 12/ 13/ 16/ 19 ch

• RDM: RDM ready for xture remote monitor and settings

• Display: Black OLED high resolution display

• Firmware Upgrade: Yes, via USB-DMX interface (UPBOX1) not included

• Master/Slave: for synchronized operation of more units linked in a chain

• Other: 16bit Control of Dimmer and Color

ECLIPSEHDTWC

Disegno tecnico Fig.1

262.1

595.5

551

ELETTRONICHE

• Dimmer: Linear 0~100% electronic dimmer

• Dimmer Curves: 4 Dierent dimming curves available

• Strobe/Shutter: 1-25 Hz, electronic

• Operating Temperature: -10° ~ +45°

• Flicker: Flicker free operation

• Selectable PWM: 600~25K Hz

ALIMENTAZIONE

• Power Supply: 100-240V – 50/60Hz

• Power Consumption (at 230V): 252W

• Power Consumption (at 120V): 257W

• Output (at 230V): 14 units on a single power line

• Output (at 120V): 7 units on a single power line

CARATTERISTICHE FISICHE

• Cooling: Combination of heat pipe cooling system and low noise fan

• Suspension And Fixing: Hanging bracket suitable for safe hanging and positioning

• Signal Connection: 5p in/out

• Power Connection: PowerCON in/out

• IP: 20

• Dimensions (WxHxD): 262.1x551x595.5 mm

• Weight: 7,83kg

ECLIPSEHDTWC

Fig.2

610

812

1. STAFFA DI MONTAGGIO

2. MANOPOLA DI FISSAGGIO per la staa di

montaggio

3. MANIGLIA

4. GRIGLIA Areazione

5. SAFETY EYE per l’aggancio al cavo di sicurezza

6. OTTURATORE

7. ECLIPSEMP - Middle part in alluminio

8. ALLOGGIAMENTO FUSIBILE in caso di rottura

del fusibile, sostituire sempre con uno dello

stesso tipo e dello stesso valore.

9. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni

10. POWER IN (PowerCON IN): per il collegamento

ad una presa di rete (100-240V~/50-60Hz)

tramite il cavo rete in dotazione.

11. POWER OUT (PowerCON OUT): collegamento

per l'alimentazione all'unità successiva.

12. DMX OUT (XLR a 5 poli):

1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

13. DMX IN (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

Pannello Posteriore

1. 3 ELEMENTI DI COMANDO E COLLEGAMENTI

ECLIPSEHDTWC

Fig.3

GANCIO

CAVO DI

SICUREZZA

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

L’ ECLIPSEHDTWC può essere collocata su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla

staa (g.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei

supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare

almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-

rare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).

ECLIPSEHDTWC

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere l’ ECLIPSEHDTWC, inserire la spina del cavo di alimentazione in una presa di rete

(100-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere

autonomamente il suo programma. Per spegnere l’ ECLIPSEHDTWC, staccare la spina dalla presa di rete.

Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

L’ ECLIPSEHDTWC dispone di un OLED display e 4 pulsanti per accesso alle funzioni del pannello di con-

trollo e la loro gestione (g.4).

Fig.4 - Funzione dei tasti

MENU UP DOWN ENTER

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

Per entrare nel menu selezionato o

confermare il valore attuale della

funzione o l'opzione all'interno di

un menu

MENU UP

DOWNENTER

ECLIPSEHDTWC

3.3 STRUTTURA MENU

1CONNECT ðDMX Address ðValue (1-512)

DMX Mode ð2 CH ColorTemperature (2800 - 10000K)

Customization (Red, Orange, Green, Royal Blue,

Blue, Lime)<000-255>

5 CH1

5 CH2

7 CH

9 CH

12 CH

13 CH

16 CH

19 CH

2SET UP ðScreen ðBacklight ðON

10s

20s

30s

Flip Display ðYES/NO

Key Lock ðYES/NO

3ADVANCED ðDimmer mode ðO

Dimmer1

Dimmer2

Dimmer3

White Balance ðO

ðAdjust ðRed (125-255)

Orange (125-255)

Green (125-255)

Royal Blue (125-255)

Blue (125-255)

Lime (125-255)

LED Frequency ð600Hz

1200Hz

2000Hz

4000Hz

6000Hz

25kHZ

Fan Mode ðAuto

Factory Reload ðYES/NO

4Information ðFixture Hours

Version

UID

Autres manuels pour ECLIPSEHDTWC

Table des matières

Langues :

Autres manuels ProLights Matériel de DJ

ProLights

ProLights ARIA 700SPOT Manuel utilisateur

ProLights

ProLights SmartBat Wash Manuel utilisateur

ProLights

ProLights PFZ715 Manuel utilisateur

ProLights

ProLights PINSPOT Manuel utilisateur

ProLights

ProLights UVPANEL18 Manuel utilisateur

ProLights

ProLights TRIBE AQUA Manuel utilisateur

ProLights

ProLights DISPLAYCOBTRWDFC Manuel utilisateur

ProLights

ProLights Eclipse FC Manuel utilisateur

ProLights

ProLights AIR5FAN Manuel utilisateur

ProLights

ProLights VIRTUALDRAPE Manuel utilisateur

ProLights

ProLights TRIBE TRUSSPOD3T Manuel utilisateur

ProLights

ProLights PIXIEWASHXB Manuel utilisateur

ProLights

ProLights SOLAR27Q Manuel utilisateur

ProLights

ProLights ECLIPSETU Manuel utilisateur

ProLights

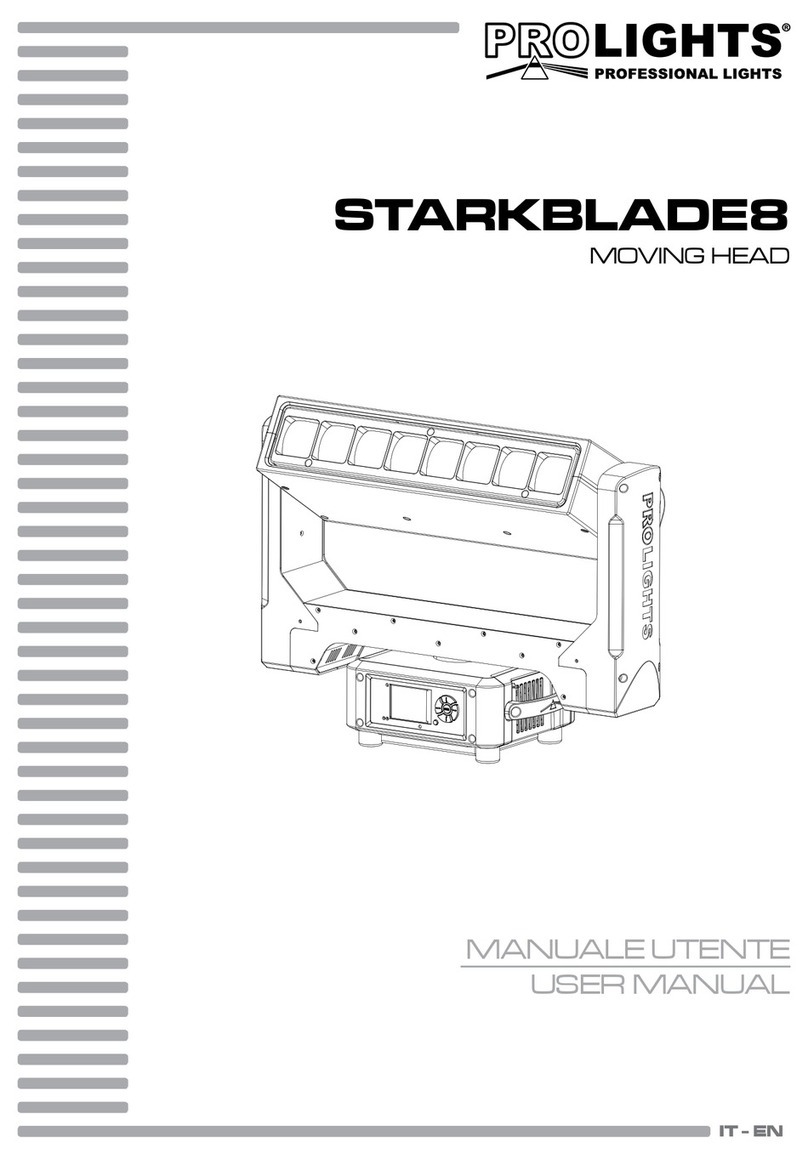

ProLights STARKBLADE8 Manuel utilisateur

ProLights

ProLights TRUSSPOD3BAT Manuel utilisateur

ProLights

ProLights LUMIPAR7VWPRO Manuel utilisateur

ProLights

ProLights LUMIPIX 12QIP Manuel utilisateur

ProLights

ProLights DOTQ Manuel utilisateur

ProLights

ProLights RUBYFCX Manuel utilisateur

ProLights

ProLights PANORAMAIPSPOT Manuel utilisateur

ProLights

ProLights 6BEAMQ Manuel utilisateur

ProLights

ProLights MINIECLFRFC Manuel utilisateur

ProLights

ProLights Z1200WASH Manuel utilisateur

Manuels Matériel de DJ populaires d'autres marques

ALPHA LITE

ALPHA LITE ALPHA 1500 Manuel du propriétaire

Chauvet

Chauvet OVATION E-930VW Manuel utilisateur

Zumtobel

Zumtobel APHRODITE Home Manuel utilisateur

Snow Masters

Snow Masters Zig Oscillator Manuel utilisateur

EuroLite

EuroLite 50530554 Manuel utilisateur

Beamz

Beamz BUV243 Manuel utilisateur

thomann

thomann Stairville DJ Lase 40-G MK-III Manuel utilisateur

Eagletone

Eagletone 6 Eyes Flower Manuel utilisateur

EuroLite

EuroLite FLD-1508 Manuel utilisateur

Technical Pro

Technical Pro LG8xSEA Manuel utilisateur

JB Systems

JB Systems Lounge Laser DMX Manuel utilisateur

Lightmaxx

Lightmaxx Vega Halo 90 Manuel utilisateur

Elation

Elation FUZE WASH Z350 Manuel utilisateur

Maverick

Maverick MK3 WASH Manuel utilisateur

Infinity

Infinity TF-260C7 Fresnel Manuel utilisateur

Chauvet

Chauvet EVE E-50Z Manuel utilisateur

Eliminator Lighting

Eliminator Lighting E 138 Manuel utilisateur

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manuel utilisateur
