ProLights VERSAPAR PARLED ZOOM Manuel utilisateur

MANUALE UTENTE

USER MANUAL

VERSAPAR

IT - EN

PARLED ZOOM

REV.001-09/14

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

VERSAPAR

• VERSAPAR

• Staa di ssaggio (2pz.)

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Modalità statica

3. 6 Modalità manuale

3. 7 Modalità Master/Slave

3. 8 Collegamento

3. 9 Modalità DMX

3. 10 Indirizzamento DMX

3. 11 Collegamenti della linea DMX

3. 12 Costruzione del terminatore DMX

3. 13 Canali DMX

3. 14 Dimmer

3. 15 Back Light

3. 16 Informazioni sul dispositivo

3. 17 Frequenza LED

3. 18 Temperatura

3. 19 Modalità ventola

3. 20 Bilanciamento biannco

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certicato di garanzia

VERSAPAR

ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

VERSAPAR

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede”e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

VERSAPAR

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

VERSAPAR è un ParLED zoom di nuova generazione ideato per il rental, dal concept versatile per illumina-

zione in stage ed architetturale, in ambienti di grandi e medie dimensioni.Lo straordinario sistema ottico

formato da una lente unica con terminatori pianoconvessi, combina 12x10W LED RGBW/FullColor con

un sistema di riessione che permette la premiscelazione dei colori in canali ottici, ottenendo così una

naturalità cromatica mai osservata nelle generazioni precedenti di proiettori con sorgente LED. VERSAPAR

ospita uno zoom 10°-60° senza rivali, passando da un fascio denito e intenso Beam, ad una proiezione

diusa WASH. Alta ecienza e perfetta omogeneità cromatica sono mantenute per l’interno intervallo

zoom. VERSAPAR è un progetto sviluppato per il mercato professionale, orendo una nuova tecnologia

dimmer con rampa super-lineare ed anti-ickering per qualsiasi camera, con regolazione di frequenza

dall’interfaccia utente. La totale silenziosità di funzionamento rende VERSAPAR idoneo anche in ambienti

sensibili al rumore o in applicazioni con un gran quantitativo di proiettori.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 12x10W LED RGBW/FullColor ad alta resa luminosa

• Lux @ 3 m: 654,8-6071 lux

• Diodi LED ad alta ecienza, con colori più vividi e minore assorbimento energetico delle lampade

tradizionali

• Sistema di sintesi colore: miscelazione RGBW FullColor (>16 milioni di colori) per possibilità cromatiche

illimitate e controllo della temperatura di bianco

• Preset temperatura colore bianco: 3200K~10000K

• Angolo di proiezione: Fast-zoom 10°-60°

• Zoom elettronico lineare con sistema motorizzato di scorrimento pannello lenti

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Diverse congurazioni DMX disponibili (5, 7, 10 canali) per controllo avanzato o semplicato

- 5 canali: RGBW, Zoom

- 7 canali: Dimmer, RGBW, Zoom

- 10 canali: Dimmer, RGBW, Color Macros, Strobe/Auto Speed, Auto Mode, Dimmer Speed, Zoom

• Interfaccia di controllo mediante display black-OLED per esecuzione dei programmi automatici, scelta

dei colori statici, memorizzazione di show personalizzati, calibrazione preset colori

• Regolazione curva dimmer: 4 congurazioni selezionabili

• Tecnologia HD-dimming con rampa super-lineare ed anti-ickering con regolazione della frequenza di

aggiornamento dall’interfaccia utente

• Modalità Automatica: programmi automatici preimpostati con regolazione velocità

• Modalità colori statici: riproduzione statica di un colore

• Modalità colori manuali: regolazione manuale di un colore

• Modalità Master/Slave: per il controllo di più unità collegate in catena

• Passaggio lineare“stepless” dei valori sui canali DMX

• Frequenza dei diodi anti-icker (>400Hz) per videoriprese

Corpo e alimentazione

• Rareddamento ad aria ltrata forzata con ventole silenziate, non produce calore

• Corpo in alluminio ad alta resistenza progettato per facilitare la dissipazione termica

VERSAPAR

• Grado di isolamento: IP30

• Cablaggio IN/OUT alimentazione e segnale attraverso connessioni XLR3p/5p/Powercon

• Doppia staa per il ssaggio in sospensione e per il posizionamento del proiettore da terra

• Alimentazione: 100-240V 50/60Hz

• Consumo ad emissione massima: 120,5W

• Peso: 5,5 kg

• Dimensioni (LxAxP): 261x190x368 mm

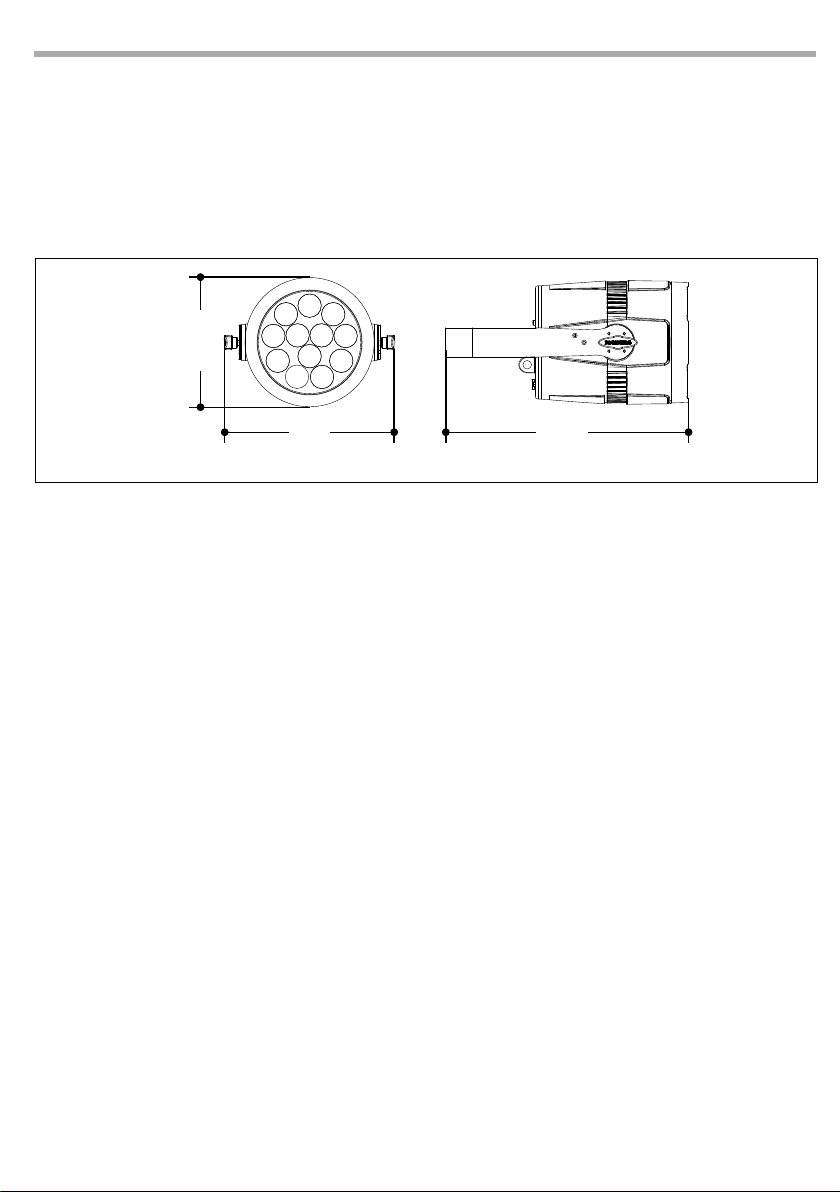

Fig.1

Ø 190

261 368

Disegno tecnico

Fig.2

VERSAPAR

1. VITE DI FISSAGGIO per la staa di montaggio

2. STAFFA DI MONTAGGIO

3. DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

4. DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +

5. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni

6. DMX IN (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

7. DMX OUT (XLR a 5 poli):

1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

8. POWER IN: per il collegamento ad una presa di

rete (100-240V~/50-60Hz) tramite il cavo rete

in dotazione

9. PORTAFUSIBILE: sostituire un fusibile difettoso

solo con uno dello stesso tipo (T2A/250V)

10. GND POINT usato per la messa a terra del

dispositivo

11. SAFETY RING per l’aggancio al cavo di

sicurezza.

12. POWER OUT: output alimentazione per

connessione di più unità in serie

43 567

9 10 11 12

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

Pannello Posteriore

VERSAPAR

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il VERSAPAR può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla doppia

staa (g.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei

supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare

almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-

rare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla vite di ssaggio (2).

Fig.3

VERSAPAR

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il VERSAPAR, collegare l’estensione POWER IN al cavo di alimentazione e inserire la spina in

una presa di rete (100-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di comando luce

oppure svolgere autonomamente il suo programma. Per spegnere il VERSAPAR, staccare la spina dalla

presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un

interruttore.

3.2 IMPOSTAZIONE BASE

Il VERSAPAR dispone di un black OLED display e 4 pulsanti per accesso alle funzioni del pannello di con-

trollo (g.4).

Fig.4 - Funzione dei tasti

MENU UP DOWN ENTER

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

Per entrare nel menu selezionato o

confermare il valore attuale della

funzione o l'opzione all'interno di

un menu

MENU UP DOWN ENTER

Table des matières

Langues :

Autres manuels ProLights Matériel de DJ

ProLights

ProLights UVPANEL18 Manuel utilisateur

ProLights

ProLights 6BEAMQ Manuel utilisateur

ProLights

ProLights AIR5FAN Manuel utilisateur

ProLights

ProLights LASERCOMBY Manuel utilisateur

ProLights

ProLights PF5 Series Manuel utilisateur

ProLights

ProLights DISPLAYCOBFC Manuel utilisateur

ProLights

ProLights LumiPix XB050 Manuel utilisateur

ProLights

ProLights CROMOSPOT500 Manuel utilisateur

ProLights

ProLights TRIBE AQUA Manuel utilisateur

ProLights

ProLights LUMIPAR12UAW Manuel utilisateur

ProLights

ProLights SMARTBATHEX Manuel utilisateur

ProLights

ProLights LEDPINSPOT Manuel utilisateur

ProLights

ProLights RA3000Profile Manuel utilisateur

ProLights

ProLights STARBALL Manuel utilisateur

ProLights

ProLights RA2000PROFILEHB Manuel utilisateur

ProLights

ProLights PIXBAR4 Manuel utilisateur

ProLights

ProLights LUMIPIX 12QIP Manuel utilisateur

ProLights

ProLights Chromatrix Manuel utilisateur

ProLights

ProLights PIXIEWASH Manuel utilisateur

ProLights

ProLights EclProfile CT+ Manuel utilisateur

ProLights

ProLights ECLIPSETU Manuel utilisateur

ProLights

ProLights CROMOBEAM260 Manuel utilisateur

ProLights

ProLights RADIONSTR Manuel utilisateur

ProLights

ProLights Tribe LUMIPIX12UQPRO Manuel utilisateur

Manuels Matériel de DJ populaires d'autres marques

ALPHA LITE

ALPHA LITE ALPHA 1500 Manuel du propriétaire

Chauvet

Chauvet OVATION E-930VW Manuel utilisateur

Zumtobel

Zumtobel APHRODITE Home Manuel utilisateur

Snow Masters

Snow Masters Zig Oscillator Manuel utilisateur

EuroLite

EuroLite 50530554 Manuel utilisateur

Beamz

Beamz BUV243 Manuel utilisateur

thomann

thomann Stairville DJ Lase 40-G MK-III Manuel utilisateur

Eagletone

Eagletone 6 Eyes Flower Manuel utilisateur

EuroLite

EuroLite FLD-1508 Manuel utilisateur

Technical Pro

Technical Pro LG8xSEA Manuel utilisateur

JB Systems

JB Systems Lounge Laser DMX Manuel utilisateur

Lightmaxx

Lightmaxx Vega Halo 90 Manuel utilisateur

Elation

Elation FUZE WASH Z350 Manuel utilisateur

Maverick

Maverick MK3 WASH Manuel utilisateur

Infinity

Infinity TF-260C7 Fresnel Manuel utilisateur

Chauvet

Chauvet EVE E-50Z Manuel utilisateur

Eliminator Lighting

Eliminator Lighting E 138 Manuel utilisateur

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manuel utilisateur
