ProLights BEAMROLL8Q Manuel utilisateur

MANUALE UTENTE

USER MANUAL

BEAMROLL8Q

IT - EN

MULTI-BEAM PROJECTOR

REV.003-09/14

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

BEAMROLL8Q

• BEAMROLL8Q

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Modalità musicale

3. 6 Modalità Master/Slave

3. 7 Collegamento

3. 8 Congurazioni canali DMX

3. 9 Modalità DMX

3. 10 Collegamenti della linea DMX

3. 11 Costruzione del terminatore DMX

3. 12 Canali DMX

3. 13 Impostazioni del proiettore

3. 14 Informazioni sul dispositivo

3. 15 Telecomando EC800 (opzionale)

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certiﬁcato di garanzia

BEAMROLL8Q

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C;

- in luoghi soggetti ad eccessiva umidità.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Il dispositivo è destinato a solo uso interno, non è idoneo ad uso esterno.

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• La temperatura massima raggiungibile sulla supercie esterna dell’unità, in condizioni di regime termi-

co, è di 85°C. Non toccare il prodotto quando è in funzione perché potrebbe essere molto caldo e dopo

lo spegnimento, attendere 15 minuti per il rareddamento.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non collegare il proiettore a un dimmer pack.

BEAMROLL8Q

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

BEAMROLL8Q

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

BEAMROLL8Q è una Beam Bar doppia con tilt motorizzato, composta da due le di LED ciascuna con 4

fasci controllabili singolarmente.

BEAMROLL8Q sprigiona 8 fasci di luce a lunga gittata grazie alla potente sorgente 8 LEDx 8W RGBW/Ful-

lColor e l’ottica da 4° per ogni lente d’emissione, risultando un proiettore versatile sia per applicazioni in

club che anche per concerti ed applicazioni in tour come eetto.BEAMROLL8Q ore modalità di controllo

avanzato sia in DMX con controllo pixel2pixel, ma anche modalità semplicate come pixel-macro prepro-

grammate, auto-show e sound-show che rendono l’utilizzo accessibile a tutti.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 8x8W RGBW/FC LED ad alta resa luminosa

• Angolo di proiezione: 4°

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Asse tilt motorizzato con rotazione a 145°

• Pannello di controllo tramite display LED (4 caratteri)

• Diverse congurazioni DMX disponibili (1, 6, 12, 36 canali) per controllo professionale o semplicato

- 1 canale: Show

- 6 canali: Tilt 1, Tilt 2, Master Dimmer, Strobe, Chase, Chase Speed

- 12 canali: Tilt 1, Tilt 2, Master Dimmer, Strobe, Color LED 1-8

- 36 canali: Tilt 1, Tilt 2, Master Dimmer, Strobe, RGBW 1-8

• Modalità Automatica: programmi automatici preimpostati con regolazione velocità

• Modalità Master/Slave: per il controllo di più unità collegate in catena

• Modalità Sound: attivazione musicale tramite microfono interno, controllo sensibilità

• Passaggio lineare“stepless”dei valori sui canali DMX

• Frequenza dei diodi anti-icker (400Hz) per videoriprese

Corpo e alimentazione

• Corpo in alluminio, grado di protezione: IP33

• Rareddamento ad aria ltrata forzata con ventole silenziate

• Riposizionamento automatico degli eetti in seguito a spostamenti accidentali

• Sospensione e ssaggio: qualsiasi posizione per mezzo di supporti omega (inclusi) con sistema di ag-

gancio“quick lock”

• Alimentazione: AC100-240V 50/60Hz

• Cablaggio IN/OUT alimentazione e segnale attraverso connessioni XLR3p/PowerCon

• Assorbimento medio: 66,5W (output no a 16 proiettori)

• Peso: 5,5 kg

• Dimensioni (LxAxP): 395x234x138 mm

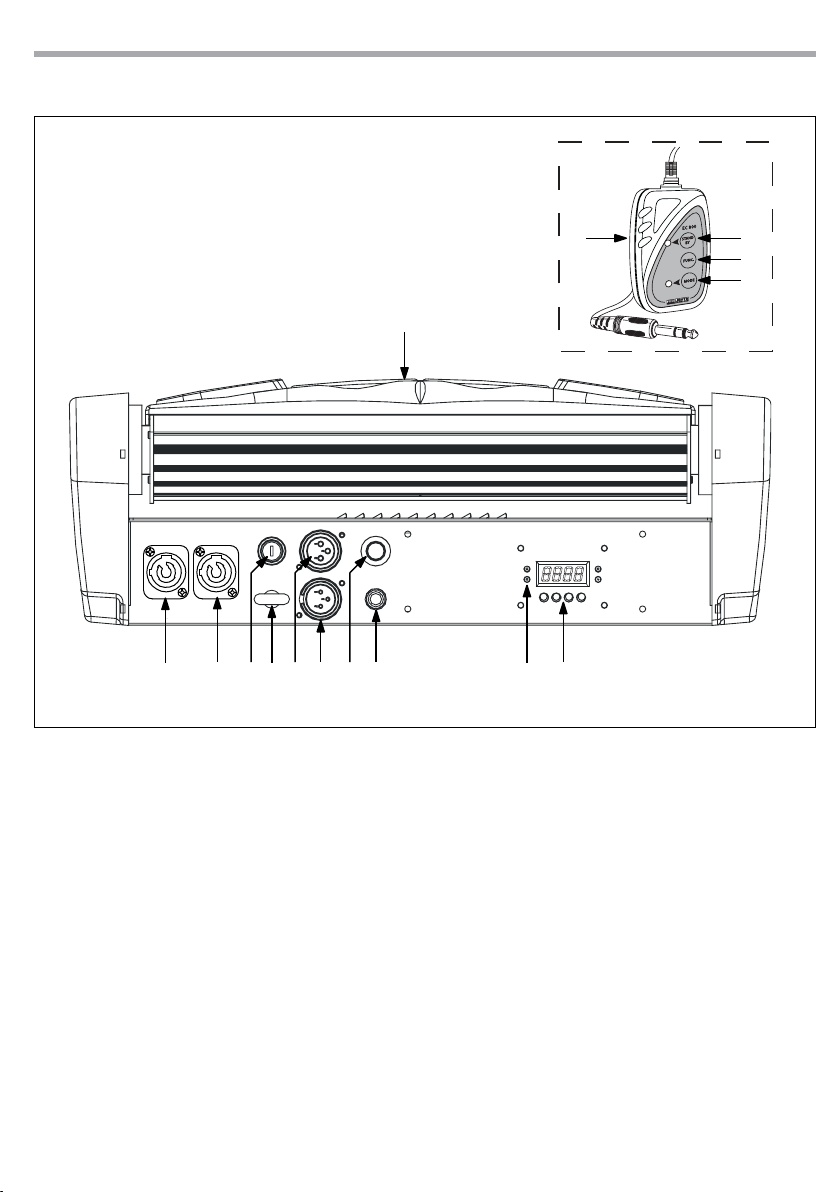

Fig.1Pannello di controllo e telecomando

BEAMROLL8Q

1. BARRA LED

2. POWER IN ( PowerCON IN): per il collegamento

ad una presa di rete (100-240V~/50-60Hz)

tramite il cavo rete in dotazione.

3. POWER OUT output alimentazione per con-

nessione di più unità in serie.

4. PORTAFUSIBILE sostituire un fusibile difettoso

solo con uno dello stesso tipo (250V/T3.15A)

5. SAFETY RING per l’aggancio al cavo di

sicurezza.

6. DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +

7. DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

8. MICROFONO per il comando tramite musica

9. CONNETTORE per il collegamento del teleco-

mando EC800

10. INDICATORE LED (DMX, Master, Slave, Sound)

11. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni

12. Telecomando EC800

13. Tasto STAND BY - la barra mobile si porta in

posizione di partenza e il raggio di luce viene

disattivato. Il LED vicino al tasto si accende

come controllo

14. Tasto FUNCTION - per le diverse funzioni a

seconda del modo di funzionamento scelto

con il tasto MODE

15. Tasto MODE - per cambiare fra:

- modalità Sound (LED O)

- modalità Show (LED acceso)

- velocità (LED lampeggiante)

NOTA - Per poter usare il telecomando, all’ingresso

DMX IN non deve essere presente alcune segnale.

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

4 8

2 3 5 7 9 10 11

12 13

Fig.2

BEAMROLL8Q

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il BEAMROLL8Q può essere collocato su un piano solido. Inoltre, grazie ai fori di ssaggio, l’unità può

essere montata anche a testa in giù, su una traversa (g.2). Per il ssaggio occorrono dei supporti robusti

per il montaggio. Assicurarsi che l’unità sia saldamente ssata al ne di evitare vibrazioni e scivolamenti

durante il funzionamento.

L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare

i 20 cm.

GANCIO

ALISCAFF

SUPPORTI

OMEGA

CAVO DI

SICUREZZA

Fig.3 - Funzione dei tasti

BEAMROLL8Q

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il BEAMROLL8Q, inserire la spina del cavo di alimentazione in una presa di rete (240V~

50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente

il suo programma. Per spegnere il BEAMROLL8Q, staccare la spina dalla presa di rete. Per maggiore como-

dità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Il proiettore BEAMROLL8Q dispone di un display LED e 4 pulsanti per accesso alle funzioni del pannello di

controllo (g.3).

MENU UP DOWN ENTER

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

Per entrare nel menu selezionato o

confermare il valore attuale della

funzione o l'opzione all'interno di

un menu

BEAMROLL8Q

3.3 STRUTTURA MENU

MENU (LEVEL 1) (LEVEL 2) REMARK

1 Addr ð1 - 512 DMX ADDRESS

2 ChMd ð1Ch CHANNEL MODE

6Ch

12Ch

36Ch

3 SlMd ðMASt MASTER MODE

SL1 SLAVE 1

SL 2 SLAVE 2

4 ShMd ðSh 0 - Sh 12 RANDOM SHOW

5 SoUn ðon SOUND MODE

oFF

6 bLMd ðYES BLACKOUT MODE

7 LEd ðon LED DISPLAY

oFF

8 diSP ðdiSP DISPLAY NORMAL

dSiP DISPLAY INVERSION

9 1tiL ðYES TILT 1 INVERSION

10 2tiL ðYES TILT 2 INVERSION

11 rEv ðYES REV

12 tESt AUTOTEST

13 tEMP TEMPERATURE TEST

14 FhrS FIXTURE USE TIME

15 vEr FIRMWARE VERSION

16 rSET RESET

Table des matières

Langues :

Autres manuels ProLights Matériel de DJ

ProLights

ProLights TRIBE AQUA Manuel utilisateur

ProLights

ProLights VERSAPAR PARLED ZOOM Manuel utilisateur

ProLights

ProLights PHYRO1200SNOW Manuel utilisateur

ProLights

ProLights STARKBLADE8 Manuel utilisateur

ProLights

ProLights LUMIPAR6Q Manuel utilisateur

ProLights

ProLights CONFETTIGUNNER Manuel utilisateur

ProLights

ProLights SUNPIX24TRI Manuel utilisateur

ProLights

ProLights TRIPLESCAN Manuel utilisateur

ProLights

ProLights LUMIPAR12UQPRO Manuel utilisateur

ProLights

ProLights VX1300SNOW Manuel utilisateur

ProLights

ProLights V575WASH Manuel utilisateur

ProLights

ProLights PANORAMAIPWBX Manuel utilisateur

ProLights

ProLights TRIBE TRUSSPOD3T Manuel utilisateur

ProLights

ProLights DIGIDRIVER Manuel utilisateur

ProLights

ProLights LEDPINSPOT Manuel utilisateur

ProLights

ProLights Halupix Manuel utilisateur

ProLights

ProLights ARCPOD27Q Manuel utilisateur

ProLights

ProLights jetbeam-2 Manuel utilisateur

ProLights

ProLights ARIA 700SPOT Manuel utilisateur

ProLights

ProLights POLAR500 Manuel utilisateur

ProLights

ProLights 6BEAMQ Manuel utilisateur

ProLights

ProLights RA3000Profile Manuel utilisateur

ProLights

ProLights DISPLAYCOBFC Manuel utilisateur

ProLights

ProLights Pendant stations Manuel utilisateur

Manuels Matériel de DJ populaires d'autres marques

ALPHA LITE

ALPHA LITE ALPHA 1500 Manuel du propriétaire

Chauvet

Chauvet OVATION E-930VW Manuel utilisateur

Zumtobel

Zumtobel APHRODITE Home Manuel utilisateur

Snow Masters

Snow Masters Zig Oscillator Manuel utilisateur

EuroLite

EuroLite 50530554 Manuel utilisateur

Beamz

Beamz BUV243 Manuel utilisateur

thomann

thomann Stairville DJ Lase 40-G MK-III Manuel utilisateur

Eagletone

Eagletone 6 Eyes Flower Manuel utilisateur

EuroLite

EuroLite FLD-1508 Manuel utilisateur

Technical Pro

Technical Pro LG8xSEA Manuel utilisateur

JB Systems

JB Systems Lounge Laser DMX Manuel utilisateur

Lightmaxx

Lightmaxx Vega Halo 90 Manuel utilisateur

Elation

Elation FUZE WASH Z350 Manuel utilisateur

Maverick

Maverick MK3 WASH Manuel utilisateur

Infinity

Infinity TF-260C7 Fresnel Manuel utilisateur

Chauvet

Chauvet EVE E-50Z Manuel utilisateur

Eliminator Lighting

Eliminator Lighting E 138 Manuel utilisateur

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manuel utilisateur
