Powerware®5125 (9910 P33) Quick Start for IBM®Applications :164950139 B

POWERWARE 5125 (9910 P33) QUICK START

FOR IBM APPLICATIONS

NOTE The following procedure is for an IBM

pSeriesZrack only. If you have another type of rack, contact your service

representative (see page 4).

Step 1. UPS Setup

Qty. Powerware Part Number Description

2—Mounting Handles

4 — Mounting Handle Screws

1157604171-001 Left Fixed Mounting Rail Assembly

1157604171-002 Right Fixed Mounting Rail Assembly

4 — 10-32 Clip Nuts

8 — 10-321/22Pan-Head Screws

2157604172-001 Rear Hold-Down Brackets

4 — 10-321/22Flat-Head Screws

1164201357

Powerware 4-Post Rail Kit User’s Guide

1164201356

Powerware 5125 Installation Guide for IBM Applications

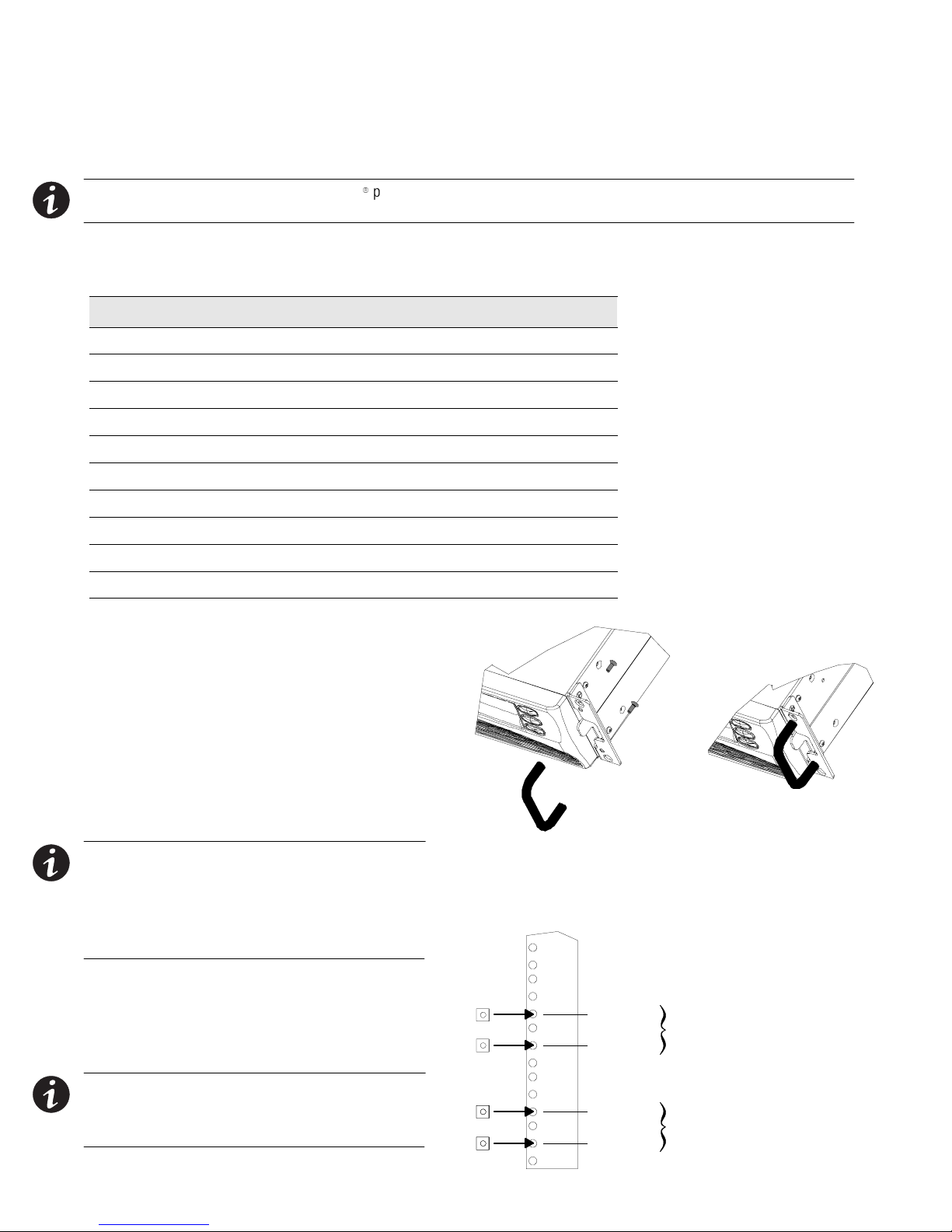

1.Attach the supplied mounting handles to the

mounting brackets.

NOTE The UPS and optional Extended Battery Modules

(EBMs) MUST be installed at the bottom of the rack. If placed

in a rack with existing equipment, the rack must be

reconfigured to allow the UPS installation at the bottom of

the rack.

NOTE The EBMs must be installed below the UPS.

2.Install the clip nuts over the holes on the back of the

rack.

NOTE The clip nuts for the first set of rails go over the holes

in position 2 and 4. If you are installing additional rails, the

next set of clip nuts should be placed 4 and 6 holes above the

last installed clip nut. Position 2

Position 4

Position 8

Position 10Position 10 Second Set of Clip Nuts

First Set of Clip Nuts

Powerware®5125 (9910 P33) Quick Start for IBM®Applications :164950139 B

3.Secure both rails to the back of the rack with

pan-head screws. Insert the screws through the clip

nuts installed in Step 2.

4.Secure both rails to the front of the rack with

pan-head screws. Insert the screws through the

center holes of the rail.

NOTE Do not tighten the screws until the UPS or EBM is

installed.

5.Slide the UPS and any optional EBMs into the rack.

CAUTION

The UPS and EBM are heavy. A minimum of two people are

required to lift the UPS into the rack.

6.To secure the back of the UPS to the rack, loosen the

wing nut on the rear hold-down bracket and slide the

bracket over the rear of the UPS. Tighten the wing

nut.

7.Secure the front of the UPS to the rack using

flat-head screws.

Rear Hold-Down

Bracket

Powerware®5125 (9910 P33) Quick Start for IBM®Applications :164950139 B

Step 2. Cord Connections

Qty. Powerware

Part Number

Description

1103003074-002 IEC 320-C20 to L6-30P Input Power Cord (6 ft)

1152507429-013 IEC 320-C19 to L6-30R Output Power Cord (6 ft)

360420055 IEC 320-C13 to C14, 10A Equipment Power Cords (6 ft/1.8m)

1Bag —Cord Retention Clips

1164201355

Powerware 5125 User’s Guide

1164201356

Powerware 5125 Installation Guide for IBM Applications

1. If you are using a power distribution bus (PDB),

continue to Step 2; otherwise, skip to Step 7.

2.Plug the output power cord into the output

connector on the UPS rear panel.

3.Plug the other end of the output power cord into the

PDB.

NOTE If you are using more than one UPS in a rack, verify

that the UPS output power cords are plugged into separate

PDBs.

4.Plug the detachable UPS power cord into the input

connector on the UPS rear panel.

Secure the power cord to the rack.

NOTE If your UPS input power cord is 6-ft long, skip to

Step 6.

5.Plug the UPS power cord into a customer-supplied

power cord.

6.Plug the power cord into a power outlet.

7.Connect the rack interconnect cords supplied with

IBM rack devices.

For additional P33 rack connection information, go to

www.oem.powerware.com/ibm-ups/pdf/p33details.pdf.

Powerware®5125 (9910 P33) Quick Start for IBM®Applications :164950139 B

8.Insert the supplied cord retention clips by each

output receptacle that will be used.

9.Plug the equipment to be protected into the

appropriate UPS output receptacles.

DO NOT protect laser printers with the UPS because

of the exceptionally high power requirements of the

heating elements.

10.Bend and twist the cord retention clips around the

equipment power cords to secure the cord

connections.

11.To complete startup, refer to Powerware 5125

Installation Guide for IBM Applications.

Step 3. Communication Options

Qty. Powerware

Part Number

Description

105146745-31 Powerware Software Suite CD

3124102022-002 UPS to Server Communication Cables

(DB-9 to DB-9, 6 ft/1.8m)

1164201359

Multi-Server Card User’s Guide

The following communication options are available with the

UPS:

:One to three servers serially connected to the P33 UPS

:More than three servers serially connected to the P33

UPS

:Network (WebServer) with the P33 UPS as a node

For additional information, go to

www.oem.powerware.com/ibm-ups/pdf/p33details.pdf.

Service and Support

In the United States and Canada, call 1-800-IBMSERV (1-800-426-7378). In Europe, the Middle East, and Africa (EMEA); Latin

America; or Asia-Pacific, call the IBM office that services your account.

Guidededémarrage rapide Powerware®5125 (9910 P33) pour applications IBM®:164950139 B

GUIDE DE DÉMARRAGE RAPIDE POWERWARE 5125 (9910 P33)

POUR APPLICATIONS IBM

REMARQUE La procédure suivante s’applique à une baie IBM

pSeriesZuniquement. Pour tout autre type de baie, contactez

votre représentant du service (voir page 8).

Etape 1. Installation de l’onduleur

QtéNuméro de pièce

Powerware

Description

2—Poignées de montage

4 — Vis de poignées de montage

1157604171-001 Ensemble de rails de montage fixes de gauche

1157604171-002 Ensemble de rails de montage fixes de droite

4 — Ecrous de clips 10-32

8 — 10-321/22Vis à tête cylindrique large

2157604172-001 Supports de fixation arrière

4 — 10-321/22Vis à tête plate

1164201357

Guidedel’utilisateur de l’ensemble de rails pour 4 postes Powerware

1164201356

Guide d’installation Powerware 5125 pour applications IBM

1. Fixez les poignées de montage fournies aux supports de

fixation.

REMARQUE L’onduleur et tout Module de batterie étendu

(EBM) optionnels DOIVENT être installés dans le fond de la

baie. Si la baie contient déjà des appareils, elle doit être

réorganisée afin de permettre l’installation de l’onduleur au

fond de la baie.

REMARQUE Les EBM doivent être installés sous l’onduleur.

2.Posez les écrousdeclipssurlestrousàl’arrièredela

baie.

REMARQUE Posez les écrous de clips du premier ensemble

de rails sur les trous des positions 2 et 4. Si vous installez

d’autres rails, le prochain ensemble d’écrous de clips doit

être placé 4 et 6 trous au-dessus du dernier écrou de clip

posé. Position 2

Position 4

Position 8

Position 10Position 10 Second ensemble

d’écrous de clips

Premier ensemble

d’écrous de clips

6Guidededémarrage rapide Powerware®5125 (9910 P33) pour applications IBM®:164950139 B

3.Fixez les deux rails àl’arrièredelabaieàl’aidedevis

à tête cylindrique large. Insérez les vis dans les écrous

de clips posés à l’étape 2.

4.Fixez les deux rails à l’avant de la baie à l’aide de vis à

tête cylindrique large. Insérez les vis dans les trous

centraux du rail.

REMARQUE Ne serrez les vis que lorsque l’onduleur ou

l’EBM est installé.

5.Insérez l’onduleur et les EBM optionnels dans la baie.

ATTENTION

L’onduleur et l’EBM sont lourds. Deux personnes au minimum

sont requises pour soulever l’onduleur et le placer dans la

baie.

6.Pour fixer l’arrière de l’onduleur à la baie, desserrez

l’écrou papillon du support de fixation arrière et

faites glisser le support par-dessus l’arrière de

l’onduleur. Serrez l’écrou papillon.

7.Fixezl’avantdel’onduleuràlabaieàl’aidedevisà

tête plate.

Support de

fixation arrière

Guidededémarrage rapide Powerware®5125 (9910 P33) pour applications IBM®:164950139 B

Etape 2. Connexion des cordons

QtéNuméro de pièce

Powerware

Description

1103003074-002 Cordon d’alimentation d’entrée IEC 320-C20 vers L6-30P (1,8m)

1152507429-013 Cordon d’alimentation de sortie IEC 320-C19 vers L6-30R (1,8m)

360420055 Cordons d’alimentation pour appareils IEC 320-C13 vers C14, 10A (1,8m)

1 sachet — Clips de rétention du cordon

1164201355

Guidedel’utilisateur Powerware 5125

1164201356

Guide d’installation Powerware 5125 pour applications IBM

1. Si vous utilisez un bus de distribution d’alimentation

(PDB), passez à l’étape 2. Sinon, passez à l’étape 7.

2.Branchez le cordon d’alimentation de sortie dans le

connecteur de sortie situé sur le panneau arrière de

l’onduleur.

3.Branchez l’autre extrémité du cordon de sortie dans

le PDB.

REMARQUE Si vous utilisez plusieurs onduleurs dans une

baie, vérifiez que les cordons d’alimentation de sortie des

onduleurs sont raccordés à des PDB distincts.

4.Branchez le cordon d’alimentation amovible de

l’onduleur dans le connecteur d’entrée situé sur le

panneau arrière de l’onduleur.

Fixez le cordon d’alimentation à la baie.

REMARQUE Si votre cordon d’alimentation d’onduleur

mesure 1,8m, passez à l’étape 6.

5.Branchez le cordon d’alimentation de l’onduleur sur

un cordon d’alimentation fourni par le client.

6.Branchez le cordon d’alimentation sur une prise

secteur.

7.Branchez les cordons de raccordement de la baie

fournis avec les équipements connexes à la baie IBM.

Pour des informations supplémentaires sur le

raccordement de la baie au P33, consultez le site

www.oem.powerware.com/ibm-ups/pdf/p33details.pdf.

8Guidededémarrage rapide Powerware®5125 (9910 P33) pour applications IBM®:164950139 B

8.Insérez les clips de rétention du cordon fournis près

de chacune des prises de sortie qui sera utilisée.

9.Branchez l’équipement à protéger aux prises de sortie

appropriées de l’onduleur.

NE PAS protéger les imprimantes laser avec

l’onduleur car les besoins en énergie des éléments

chauffants sont exceptionnellement élevés.

10.Courbez et tordez les clips de rétention du cordon

autour du cordon d’alimentation des appareils afin

d’assurer les connexions.

11.Pour effectuer la mise en route, voir Guide

d’installation Powerware 5125 pour applications IBM.

Etape 3. Options de communication

QtéNuméro de pièce

Powerware

Description

105146745-31 CD de la Suite logicielles Powerware

3124102022-002 Câbles de communication Onduleur vers Serveur (DB-9 vers DB-9, 1,8m)

1164201359

Guide d’installation de la Carte multi-serveur pour applications IBM

Options de communication disponibles avec l’onduleur :

:Jusqu’à trois serveurs branchés en série à l’onduleur P33

:Plus de trois serveurs branchés en série à l’onduleur P33

:Réseau (WebServer) avec onduleur P33 en guise de

noeud

Pour des informations supplémentaires, consultez le site

www.oem.powerware.com/ibm-ups/pdf/p33details.pdf.

Service après-vente et assistance technique

Aux Etats-Unis et au Canada, appelez le 1-800-IBMSERV (1-800-426-7378). En Europe, au Moyen-Orient, en Afrique, en

Amérique latine ou en Asie-Pacifique, appelez le centre IBM qui est responsable de votre compte.1-800-IBMSERV

Powerware®5125 (9910 P33) Schnelle Inbetriebnahme für IBM®-Anwendungen :164950139 B

POWERWARE 5125 (9910 P33) SCHNELLE INBETRIEBNAHME

FÜR IBM-ANWENDUNGEN

HINWEIS Das folgende Verfahren bezieht sich nur auf ein Gestell des Typs IBM

pSeriesZWenn Sie eine andere Art von

Gestell verwenden, wenden Sie sich an Ihren Kundendienstmitarbeiter (siehe Seite 12).

Schritt 1: Einrichten der USV

Menge Powerware Teilenummer Bezeichnung

2—Montagegriffe

4 — Schrauben für Montagegriffe

1157604171-001 Links montierter Befestigungsschienensatz

1157604171-002 Rechts montierter Befestigungsschienensatz

4 — 10-32 Clipsmuttern

8 — 10-321/22Flachkopfschrauben

2157604172-001 Hintere Haltebügel

4 — 10-321/22Senkkopfschrauben

1164201357

Benutzerhandbuch für Powerware Schienensatz für 4 Stützpfosten

1164201356

Powerware 5125 Installationsanleitung für IBM-Anwendungen

1. Mitgelieferte Montagegriffe an den Halterungen

montieren.

HINWEIS Die USV und die optionale Erweiterte

Batteriemoduls (EBMs) MÜSSEN unten in das Gestell

eingebaut werden. Beim Einbau in ein Gestell mit

vorhandenen Geräten ist das Gestell so zu konfigurieren, daß

der Einbau der USV unten in das Gestell möglich ist.

HINWEIS Die EBMs müssen unter dem USV installiert

werden.

2.Bringen Sie die Clipsmuttern über den Bohrungen

auf der Rückseite des Gestells an.

HINWEIS Die Clipsmuttern für den ersten Schienensatz

gehören über die Bohrungen in Position 2 und 4. Sind weitere

Schienen zu installieren, muss der nächste Satz Clipsmuttern

4 und 6 Bohrungen über der letzen montierten Clipsmutter

platziert werden.

Position 2

Position 4

Position 8

Position 10Position 10 Zweiter Satz

Clipsmuttern

Erster Satz

Clipsmuttern

10 Powerware®5125 (9910 P33) Schnelle Inbetriebnahme für IBM®-Anwendungen :164950139 B

3.Beide Schienen an der Rückseite des Gestells mit

Flachkopfschrauben befestigen. Die Schrauben durch

die in Schritt 2 installierten Clipsmuttern einfügen.

4.Beide Schienen an der Vorderseite des Gestells mit

Flachkopfschrauben befestigen. Die Schrauben durch

die mittleren Bohrungen der Schiene stecken.

HINWEIS Die Schrauben nicht anziehen, bevor die USV

bzw. das EBM montiert ist.

5.Die USV und etwaige optionale EBMs in das Gestell

schieben.

ACHTUNG

Die USV und das EBM sind schwer. Zum Hineinheben der

USV in das Gestell sind mindestens zwei Personen

erforderlich.

6.Zur Befestigung der Rückseite der USV im Gestell

Flügelmutter am hinteren Haltebügel lösen und den

Bügel über die Rückseite der USV schieben.

Flügelmutter anziehen.

7.Vorderseite der USV mit Senkkopfschrauben am

Gestell befestigen.

Hinterer

Haltebügel

Autres manuels pour 5125

Table des matières

Langues :

Autres manuels Powerware UPS

Powerware

Powerware 5140 Manuel utilisateur

Powerware

Powerware 9305 Manuel d'utilisation

Powerware

Powerware 5125 Manuel utilisateur

Powerware

Powerware 9910 p Series Manuel utilisateur

Powerware

Powerware 9305 HS Series Manuel d'utilisation

Powerware

Powerware FERRUPS QFER Manuel utilisateur

Powerware

Powerware 9125 PowerPass Manuel utilisateur

Powerware

Powerware Prestige series 9 Manuel utilisateur

Powerware

Powerware 9330 Manuel utilisateur

Powerware

Powerware 9335 Manuel utilisateur

Powerware

Powerware 5140 Manuel utilisateur

Powerware

Powerware 8 - 15 kVA Manuel utilisateur

Powerware

Powerware 9330 Manuel utilisateur

Powerware

Powerware 5105 Manuel utilisateur

Powerware

Powerware 9315 Manuel utilisateur

Powerware

Powerware 9170+ Manuel utilisateur

Powerware

Powerware 9170+ Manuel utilisateur

Powerware

Powerware 5125 Manuel utilisateur

Powerware

Powerware 9120 Manuel utilisateur

Powerware

Powerware 5105 Manuel utilisateur

Powerware

Powerware Prestige 6000 Guide de configuration

Powerware

Powerware UPS 1000 - 2200 Manuel utilisateur

Powerware

Powerware 9390 Manuel utilisateur

Powerware

Powerware 9305 Manuel d'utilisation

Manuels UPS populaires d'autres marques

Pylontech

Pylontech Victron & Pylontech US5000 Manuel utilisateur

Tecnoware

Tecnoware EVO DSP PLUS MM 6.8 Manuel utilisateur

Mecer

Mecer ME-1000-WTU Manuel utilisateur

Mustek

Mustek PowerMust 530(B) Plus Manuel d'installation et d'exploitation

Emerson

Emerson Liebert NXL series Manuel utilisateur

MAKELSAN

MAKELSAN BOXER SERIES Manuel utilisateur

Block

Block PC-0524-400-0 Manuel utilisateur

CyberPower

CyberPower CP585LCD Manuel utilisateur

Eaton

Eaton 3S Instructions de montage

CyberPower

CyberPower Office Tower Series UPS 1000 Manuel utilisateur

CyberPower

CyberPower BM100 Manuel utilisateur

Best Power

Best Power 610 Manuel utilisateur

Best Power

Best Power Unity/I UT3K Manuel utilisateur

Mustek

Mustek PowerMust 400 Offline Manuel utilisateur

Xantrex

Xantrex Trace 512 UR-UPS Manuel utilisateur

Forza

Forza SL-1501UL Manuel utilisateur

LEGRAND

LEGRAND keor 310081 Manuel utilisateur

ABB

ABB Conceptpower DPA 500 Manuel utilisateur
