Peerless-AV LCZ-3F419B Mode d’emploi

ISSUED: 04-05-11 SHEET #: 090-9199-4 03-03-14

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerless-av.com

Max Load Capacity per display: 19.8 lb (9 kg)

Installation and Assembly:

Widescreen Triple Monitor Table Stand for 14" - 17" Displays

Models: LCZ-3F419B

2 of 23 ISSUED: 04-05-11 SHEET #: 090-9199-4 03-03-14

NOTE: Read entire instruction sheet before you start installation and assembly.

Table of Contents

Parts List.................................................................................................................................................................................3

Installation of Base .................................................................................................................................................................4

Attaching Mounting Plates to Display.....................................................................................................................................6

WARNING

• Do not begin to install your Peerless product until you have read and understood the instructions and warnings

contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please

call Peerless customer care at 1-800-865-2112.

• This product should only be installed by someone of good mechanical aptitude, has experience with basic building

construction, and fully understands these instructions.

• Make sure that the supporting surface will safely support the combined load of the equipment and all attached

hardware and components.

• Never exceed the Maximum Load Capacity. See page one.

• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.

• Tightenscrewsrmly,butdonotovertighten.Overtighteningcandamagetheitems,greatlyreducingtheirholding

power.

• Be sure to use designated fasteners and tools to assemble product. If correct fasteners and tools are not used,

product may fail.

3 of 23 ISSUED: 04-05-11 SHEET #: 090-9199-4 03-03-14

CD F G

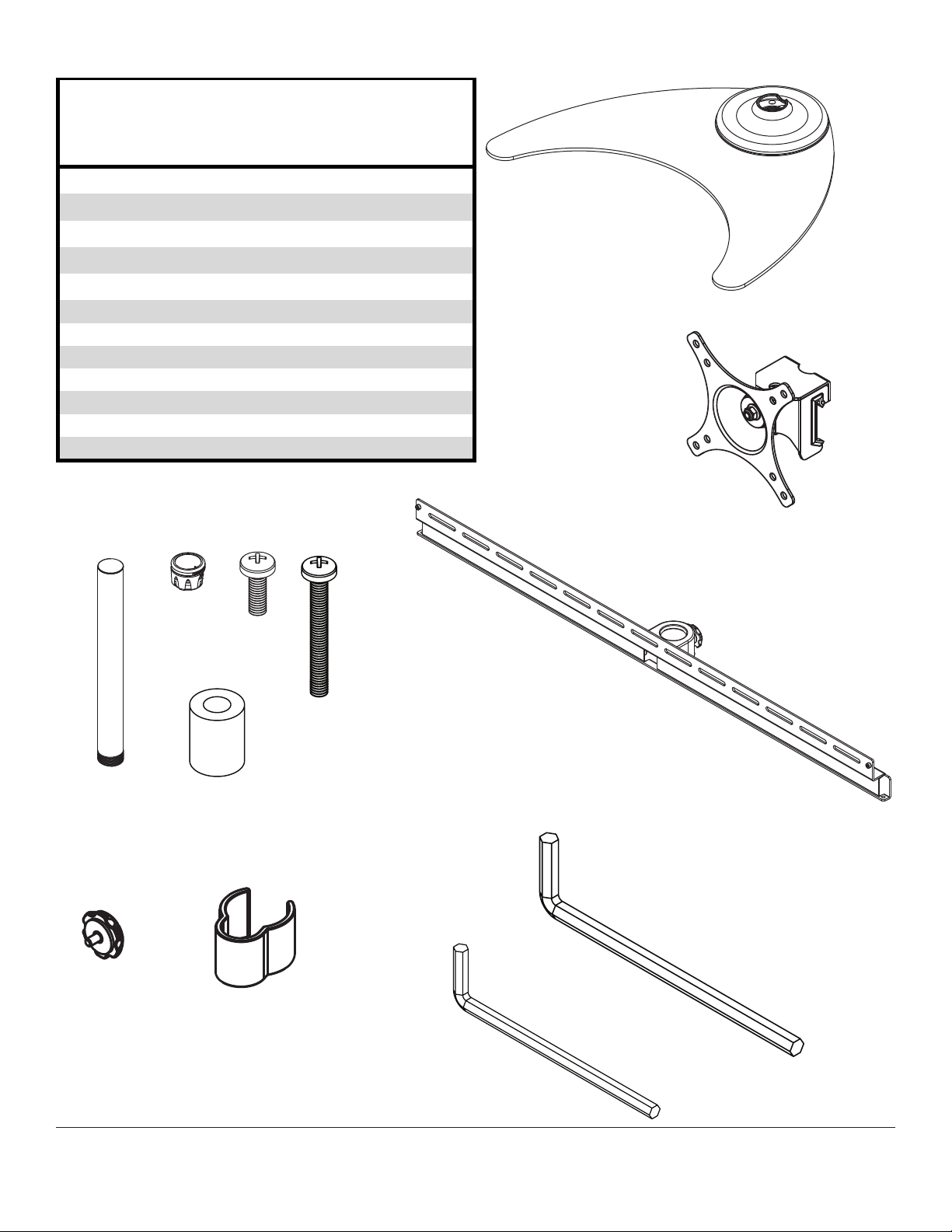

Parts may appear slightly different than illustrated.

Before you begin, make sure all parts shown are included with your product.

Description Qt

Abase 1

Bmounting bracket 3

Cpole 1

Dlock collar 1

Ecrossbar 1

FM4 x 12mm screw 12

GM4 x 30mm screw 12

Hspacer 12

Iknob 3

Jcable clip 1

K3mm allen wrench 1

L4mm allen wrench 1

Descripción Cant.

Abase 1

Bsoporte de montaje 3

Cposte 1

Dcollar de fijación 1

Ebarra transversal 1

Ftornillos de M4 x 12mm 12

Gtornillos de M4 x 30mm 12

Hespaciadores 12

Iperillas 3

Jclip para cables 1

Kllave allen de 3mm 1

Lllave allen de 4mm 1

Description Qté

Parts List

Lista de piezas

Liste des pièces

Abase 1

Bsupport de fixation 3

CMontant 1

DCollier d’arrêt 1

ETraverse 1

Fvis de M4 x 12mm 12

Gvis de M4 x 30mm 12

Hentretoises 12

Iboutons 3

Jserre-câble 1

Kclé hexagonale de 3mm 1

Lclé hexagonale de 4mm 1

4 of 23 ISSUED: 04-05-11 SHEET #: 090-9199-4 03-03-14

Remove base cover from base (A)asshowningure1.1.

Hand tighten pole (C) onto base (A)asshowningure1.2.Tigthensetscrewtosecurepoleusing3mmallen

wrench (K) as shown in rear view.

Feed cables through base cover. Insert base cover

onto pole (C).

Insert lock collar (D) onto pole (C).

Adjust to desired height and tighten by hand.

BASE COVER

2 3

Installation of Base

REAR VIEW

g 1.1 g 1.2

SET SCREW

5 of 23 ISSUED: 04-05-11 SHEET #: 090-9199-4 03-03-14

Insert crossbar (E) onto pole (C) and let it rest on lock collar (D)asshowningure4.1.

Adjustrotationofcrossbarandhandtightenknobasshowningure4.2.

g 4.1 g 4.2

KNOB

CROSSBAR COVERS

CABLES

Cables may be routed through crossbar by removing crossbar covers.

6 of 23 ISSUED: 04-05-11 SHEET #: 090-9199-4 03-03-14

Attaching Mounting Plates to Display

Topreventscratchingthescreen,setaclothonaat,levelsurfacethatwillsupporttheweightofthedisplay.Place

display face side down. If display has knobs on the back, remove them to allow the mounting plates to be attached.

Place mounting plates (B) on back of display.

Choose hole pattern as shown in detail 1.

FOR DISPLAYS WITH FLAT BACKS: Attach mounting plates (B) to display using four 12mm screws (F) as shown

ingure6.1.

FOR DISPLAYS WITH RECESSED BACKS: Attach mounting plates (B) to display using four 30mm screws (G)

and four spacers (H)asshowningure6.2.

• Tightenscrewssomountingplatesarermlyattached.Donottightenwithexcessiveforce.Overtighteningcan

cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become

detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque.

• If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly

secured, damage may occur to screen or product may fail.

WARNING

VESA 100mm

VESA 75mm

VESA 75mm VESA 100mm

DETAIL 1

g 6.1

g 6.2

7 of 23 ISSUED: 04-05-11 SHEET #: 090-9199-4 03-03-14

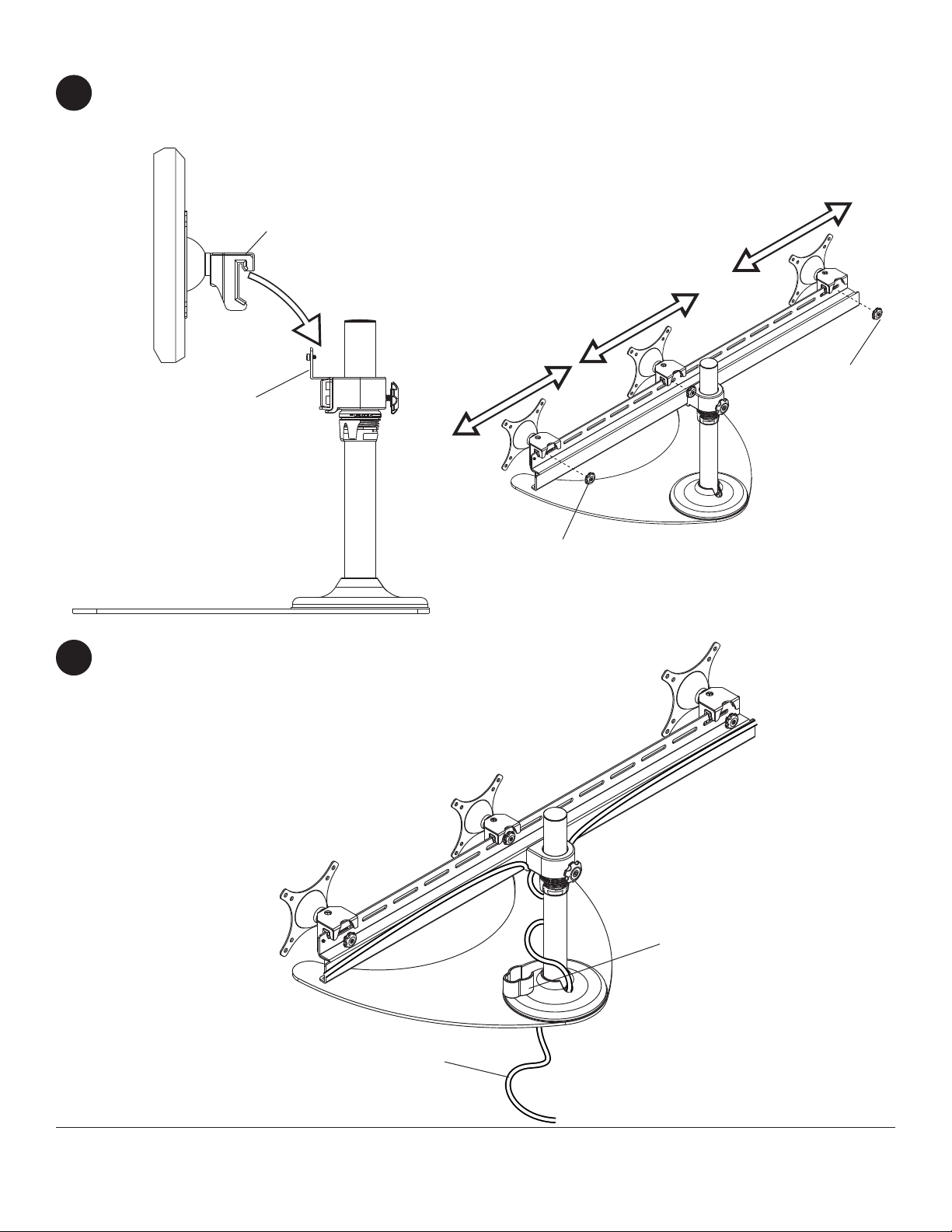

Hook mounting brackets (B) onto crossbar (E).

Adjust position of displays horizontally to desired location and install knobs (I) into rear of mounting brackets.

Knobs (I) may be tightened using 3mm allen wrench (K).

CABLES

Cables may be routed using cable clip (J).

PUBLICADO: 04-05-11 HOJA #: 090-9199-4 03-03-14

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerless-av.com

Capacidad máxima de soportar carga

por pantalla:19.8 lb (9kg)

Instalación y ensamblaje:

Estante de mesa para tres monitores de pantalla ancha

de 14" a 17"

Modelo: LCZ-3F419B

Español

9 de 23 PUBLICADO: 04-05-11 HOJA #: 090-9199-4 03-03-14

Tabla de contenido

Lista de piezas..................................................................................................................................................................... 10

Instalación de la base...........................................................................................................................................................11

Fijación de las placas de montaje en la pantalla................................................................................................................. 13

Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.

• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias

contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad-

vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente

internacional, por favor, comuníquese con su distribuidor local.

• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga experi-

enciaenconstrucciónbásicadeediciosyqueentiendaestasinstruccionesensutotalidad.

• Asegúresedequelasuperciedeapoyosostendrá,conseguridad,lacargacombinadadelequipoytodoslos

jadoresycomponentes.

• Nunca sobrepase la capacidad máxima de soportar carga aceptada. Vea la página 8.

• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo

con más seguridad.

• Aprietelostornillosconrmeza,peronoenexceso.Apretarlosenexcesopuededañarlosartículosypuededis-

minuirsignicativamentesufuerzadejación.

• Asegúrese de utilizar los sujetadores y las herramientas indicados para armar el producto. Si no utiliza los sujeta-

dores y las herramientas indicados, el producto podría fallar.

ADVERTENCIA

Español

10 de 23 PUBLICADO: 04-05-11 HOJA #: 090-9199-4 03-03-14

CD F G

Las piezas pueden verse un poco distintas a la ilustración.

Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran.

Description Qt

Abase 1

Bmounting bracket 3

Cpole 1

Dlock collar 1

Ecrossbar 1

FM4 x 12mm screw 12

GM4 x 30mm screw 12

Hspacer 12

Iknob 3

Jcable clip 1

K3mm allen wrench 1

L4mm allen wrench 1

Descripción Cant.

Abase 1

Bsoporte de montaje 3

Cposte 1

Dcollar de fijación 1

Ebarra transversal 1

Ftornillos de M4 x 12mm 12

Gtornillos de M4 x 30mm 12

Hespaciadores 12

Iperillas 3

Jclip para cables 1

Kllave allen de 3mm 1

llave allen de 4mm 1

Description Qté

Parts List

Lista de piezas

Liste des pièces

Abase 1

Bsupport de fixation 3

CMontant 1

DCollier d’arrêt 1

ETraverse 1

Fvis de M4 x 12mm 12

Gvis de M4 x 30mm 12

Hentretoises 12

Iboutons 3

Jserre-câble 1

Kclé hexagonale de 3mm 1

Lclé hexagonale de 4mm 1
