Peerless-AV ACCXT200 Mode d’emploi

ISSUED: 09-26-11 SHEET #: 120-9118-4 07-26-12

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com

Model: ACCXT200

Installation and Assembly:

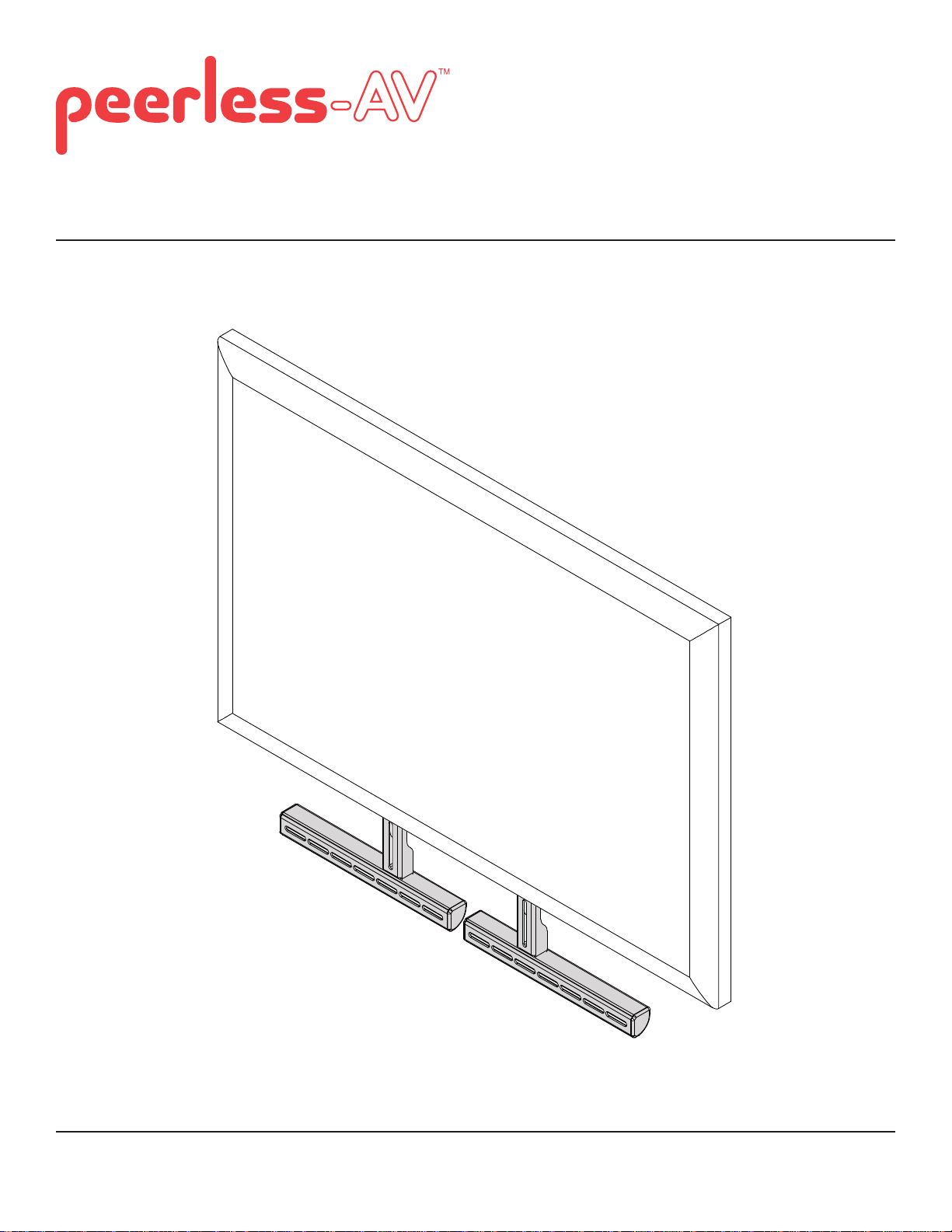

Center Sound Bar for Large Pivot and Articulating Mounts

Max Load Capacity: 25 lb (11.3 kg)

2 of 14 ISSUED: 09-26-11 SHEET #: 120-9118-4 07-26-12

NOTE: Read entire instruction sheet before you start installation and assembly.

Tools Needed for Assembly

• phillips screwdriver

• level

• utility knife

• Do not begin to install your Peerless product until you have read and understood the instructions and warnings

contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US

customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact

your local distributor.

• This product should only be installed by someone of good mechanical aptitude, has experience with basic building

construction, and fully understands these instructions.

• Make sure that the supporting surface will safely support the combined load of the equipment and all attached

hardware and components.

• Never exceed the Maximum Load Capacity. See page one.

• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.

• Tighten screws ﬁrmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding

power.

• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal

injury.

WARNING

Before you begin, make sure all parts shown are included with your product.

E F

AC D

Parts may appear slightly different than illustrated.

Description Qty. Part #

Ahorizontal bracket 2 125-1259

Bcover 2 125-1274

Cmount bracket 2 125-1266

Dadjustment bracket 2 125-1267

EM5 x 10mm self tapping screw 6 520-9250

Fwasher 6 540-9400

Gleft cap 2 125-1275

Hright cap 2 125-1276

Parts List

3 of 14 ISSUED: 09-26-11 SHEET #: 120-9118-4 07-26-12

Attach two horizontal brackets (A) to the speakers.

3Attach horizontal brackets (A) to adjustment

brackets (D) using two screws (E) and two

washers (F).

DISPLAY MOUNT

Connect two mount brackets (C) and two

adjustment brackets (D) with two screws (E) and

two washers (F) as shown. NOTE: Do not fully

tighten screws (E) until step 5.

Attach the assembled brackets to display mount

(A) with four screws (E) and four washers (F) as

shown.

SPEAKER

4 of 14 ISSUED: 09-26-11 SHEET #: 120-9118-4 07-26-12

All other brand and product names are trademarks or registered trademarks of their respective owners.

Use a utility knife to cut covers (B) to ﬁt around

adjustment brackets (D) on horizontal brackets (A).

NOTE: In order to break the caps apart you may

have to bend covers (B) on the cut marks.

5Adjust speaker to desired height then tighten two

screws (E).

Attach covers (B) to horizontal brackets (A). Attach

left cap (G) and right cap (H) to horizontal

brackets (A).

PUBLICADO: 09-26-11 HOJA #: 120-9118-4 07-26-12

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com

Modelos: ACCXT200

Instalación y montaje:

Soporte de altavoz central de pivote de gran tamaño y

articulación de montes

Capacidad Máxima de Soportar Carga:25 lb (11.3 kg)

6 de 14 PUBLICADO: 09-26-11 HOJA #: 120-9118-4 07-26-12

Español

• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias

contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad-

vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente

internacional, por favor, comuníquese con su distribuidor local.

• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga experien-

cia en construcción básica de ediﬁcios y que entienda estas instrucciones en su totalidad.

• Asegúrese de que la superﬁcie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los ﬁ-

jadores y componentes.

• Nunca sobrepase la capacidad máxima de soportar carga. Vea la página 5.

• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo

con más seguridad.

• Apriete los tornillos con ﬁrmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede disminu-

ir signiﬁcativamente su fuerza de ﬁjación.

• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar fal-

las del producto y lesiones a individuos.

ADVERTENCIA

Herramientas necesarias para el ensamblaje

• destornillador phillips

• nivel

• cuchillo

NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.

Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas.

Descripción Cant. N.ode pieza

Asoporte horizontal 2 125-1259

Btapa 2 125-1274

Csoporte de montaje 2 125-1266

Dsoporte de ajuste 2 125-1267

Etornillo autorroscante M5 x 10mm 6 520-9250

Farandela 6 540-9400

Gtapa de la izquierda 2 125-1275

Htapa de la derecha 2 125-1276

Lista de piezas

Algunas partes pueden diferir un poco de las ilustradas.

E F

AC D

7 de 14 PUBLICADO: 09-26-11 HOJA #: 120-9118-4 07-26-12

Español

1Fije los soportes montados en pantalla de montaje

(A) con cuatro tornillos (E) y cuatro arandelas (F)

como se muestra.

Adjuntar los soportes horizontales (A) a los

soportes de ajuste (D) con dos tornillos (E) y dos

arandelas (F).

Conectar dos soportes de montaje (B) y el

ajuste de soportes (D) con dos tornillos (E) y

dos arandelas (F) como se muestra. NOTA: No

apriete los tornillos (E) hasta el paso 5.

PANTALLA DE

MONTAJE

Adjuntar dos soportes horizontales (A) a los

altavoces.

ALTAVOZ

8 de 14 PUBLICADO: 09-26-11 HOJA #: 120-9118-4 07-26-12

Español

Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.

5Ajuste altavoz a la altura deseada y apretado los

dos tornillos (E). Utilizar un cuchillo para cortar las tapas (B) para

encajar alrededor de los soportes de ajuste (D) en

los soportes horizontales (A). NOTA: En el ﬁn de

romper las tapas aparte es posible que tenga que

doblar las tapas (B) en las marcas de corte.

Coloque las tapas (B) a los soportes horizontales (A).

Adjuntar tapa a la izquierda (G) y la tapa derecha (H) en

los soportes horizontales (A).

PUBLIÉ LE: 09-26-11 FEUILLE no: 120-9118-4 07-26-12

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com

Modèles: ACCXT200

Installation et assemblage:

Support d'enceinte centrale pivot pour les grands

et les monts articuler

Capacité de Charge Maximum:25 lb (11.3 kg)

10 sur 14 PUBLIÉ LE: 09-26-11 FEUILLE no: 120-9118-4 07-26-12

Français

• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertisse-

ments contenus dans cette ﬁche d’installation. Pour toute question concernant les instructions ou les avertissements,

veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de

contacter leur distributeur local.

• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une expérience

de la construction immobilière et ayant bien compris ces instructions.

• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des

pièces et composants qui y sont attachés.

• Ne dépassez jamais la capacité de charge maximum. Reportez-vous à la page 9.

• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez

un dispositif de levage mécanique.

• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire

considérablement la capacité de support.

• Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une dé-

faillance du produit et des blessures corporelles.

AVERTISSEMENT

REMARQUE: lisez entièrement la ﬁche d’instructions avant de commencer l’installation et l’assemblage.

Outils nécessaires au montage

• tournevis phillips

• niveau

• couteau

Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.

Il est possible que les pièces semblent légèrement

différentes de celles illustrées ici.

Description Qté

Asupport horizontal 2 125-1259

Bcouvercle 2 125-1274

Csupport de montage 2 125-1266

Dsupport de réglage 2 125-1267

Evis autotaraudeuse M5 x 10mm 6 520-9250

Frondelle 6 540-9400

Gcouvercle gauche 2 125-1275

Hcouvercle right 2 125-1276

Liste des pièces Référence

des pièces

E F

AC D
