Peerless-AV ACC953 Mode d’emploi

ISSUED: 09-26-11 SHEET #: 120-9123-4 07-12-12

2300 White Oak Circle • Aurora, IL 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerless-av.com

Model: ACC953

Installation and Assembly:

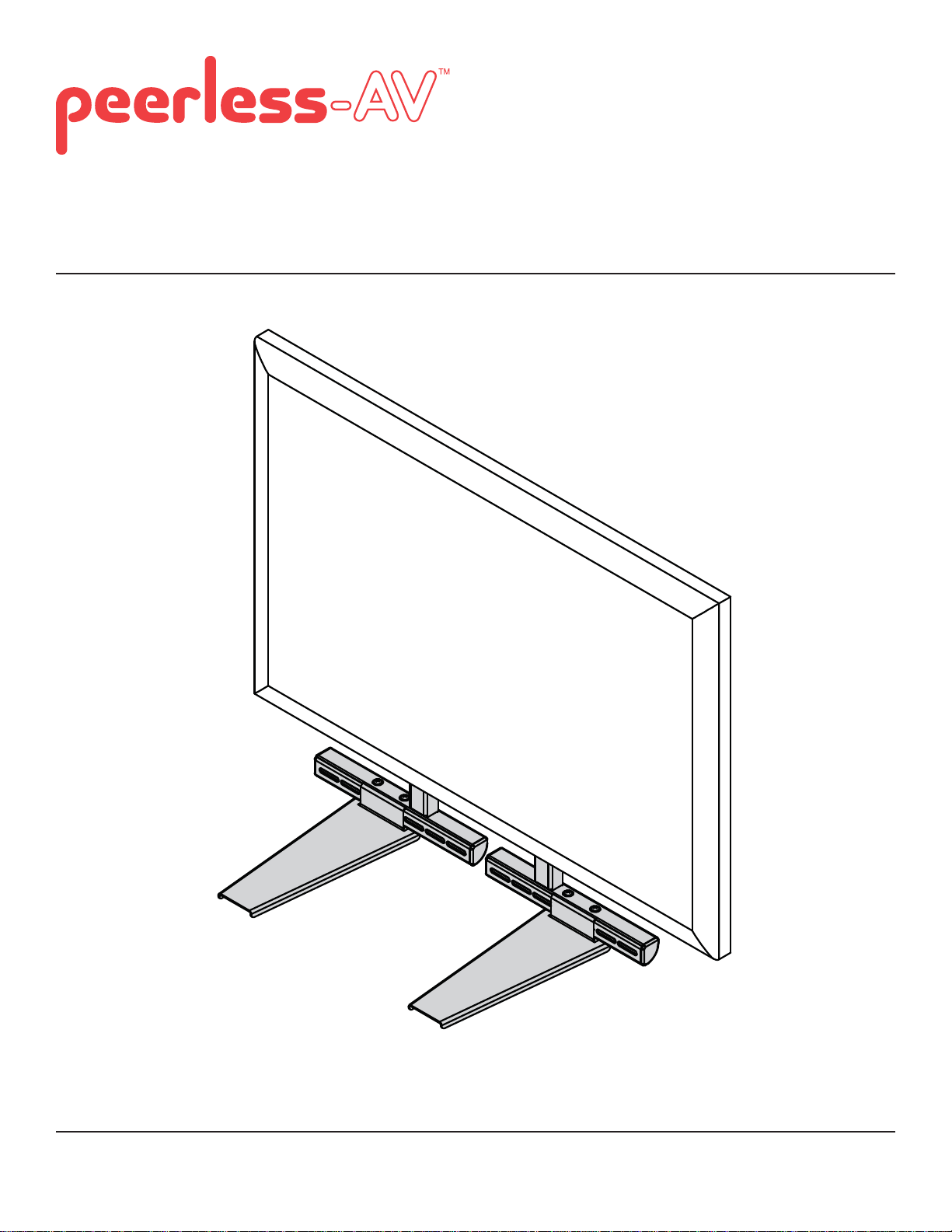

Accessory Shelf for Large Pivot and Articulating Mounts

Max Load Capacity: 15 lb (6.8 kg)

2 of 14 ISSUED: 09-26-11 SHEET #: 120-9123-4 07-12-12

NOTE: Read entire instruction sheet before you start installation and assembly.

Tools Needed for Assembly

• phillips screwdriver

• level

• utility knife

• adjustable wrench

• Do not begin to install your Peerless product until you have read and understood the instructions and warnings

contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US

customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact

your local distributor.

• This product should only be installed by someone of good mechanical aptitude, has experience with basic building

construction, and fully understands these instructions.

• Make sure that the supporting surface will safely support the combined load of the equipment and all attached

hardware and components.

• Never exceed the Maximum Load Capacity. See page one.

• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.

• Tighten screws ﬁrmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding

power.

• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal

injury.

WARNING

Before you begin, make sure all parts shown are included with your product.

AC D

HG I

Parts may appear slightly different than illustrated.

Description Qty. Part #

Ahorizontal bracket 2 125-1259

Bshelf 2 125-1279

Cmount bracket 2 125-1266

Dadjustment bracket 2 125-1267

Ewasher 14 540-9400

Fnut 4 530-1019

Gcover 2 125-1274

Hleft cap 2 125-1275

Iright cap 2 125-1276

JM5 x 10mm self tapping screw 10 520-9250

Parts List

3 of 14 ISSUED: 09-26-11 SHEET #: 120-9123-4 07-12-12

Attach shelves (B) to horizontal brackets (A) using

four screws (J), eight washers (E) and four

nuts (F).

3Attach horizontal brackets (A) to adjustment

brackets (D) using two screws (J) and two washers

(E).

DISPLAY MOUNT

Connect two mount brackets (C) and two

adjustment brackets (D) with two screws (J) and

two washers (E) as shown. NOTE: Do not fully

tighten screws (J) until step 5.

Attach the assembled brackets to display mount

with two screws (J) and two washers (E) as shown.

4 of 14 ISSUED: 09-26-11 SHEET #: 120-9123-4 07-12-12

All other brand and product names are trademarks or registered trademarks of their respective owners.

Use a utility knife to cut covers (G) to ﬁt around

adjustment brackets (D) and shelves (B) on

horizontal brackets (A). NOTE: In order to break

the caps apart you may have to bend covers (G)

on the cut marks.

5Adjust accessory shelf to desired height then

tighten screws (J). 6

Attach covers (G) to horizontal brackets (A). Attach

left cap (H) and right cap (I) to horizontal brackets

(A).

PUBLICADO: 09-26-11 HOJA #: 120-9123-4 07-12-12

2300 White Oak Circle • Aurora, IL 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerless-av.com

Modelos: ACC953

Instalación y montaje:

Estante para accesorios de pivote de gran tamaño y

articulación de montes

Capacidad Máxima de Soportar Carga:15 lb (6.8 kg)

6 de 14 PUBLICADO: 09-26-11 HOJA #: 120-9123-4 07-12-12

Español

• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias

contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las

advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente

internacional, por favor, comuníquese con su distribuidor local.

• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga

experiencia en construcción básica de ediﬁcios y que entienda estas instrucciones en su totalidad.

• Asegúrese de que la superﬁcie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los

ﬁjadores y componentes.

• Nunca sobrepase la capacidad máxima de soportar carga. Vea la página 5.

• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo

con más seguridad.

• Apriete los tornillos con ﬁrmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede

disminuir signiﬁcativamente su fuerza de ﬁjación.

• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar

fallas del producto y lesiones a individuos.

Herramientas necesarias para el ensamblaje

• destornillador phillips

• nivel

• cuchillo

• llave ajustable

NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.

Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas.

Algunas partes pueden diferir un poco de las ilustradas.

Descripción Cant. N.ode pieza

Asoporte horizontal 2 125-1259

Bestante 2 125-1279

Csoporte de montaje 2 125-1266

Dsoporte de ajuste 2 125-1267

Earandela 14 540-9400

Ftuerca 4 530-1019

Gtapa 2 125-1274

Htapa de la izquierda 2 125-1275

Itapa de la derecha 2 125-1276

Jtornillo autorroscante M5 x 10mm 10 520-9250

Lista de piezas

ADVERTENCIA

AC D

HG I

7 de 14 PUBLICADO: 09-26-11 HOJA #: 120-9123-4 07-12-12

Español

1Fije los soportes montados en pantalla de montaje

con dos tornillos (J) y dos arandelas (E) como se

muestra.

Adjuntar los soportes horizontales (A) a los

soportes de ajuste (D) con dos tornillos (J) y dos

arandelas (E).

Conectar dos soportes de montaje (B) y el

ajuste de soportes (D) con dos tornillos (J) y

dos arandelas (E) como se muestra. NOTA: No

apriete los tornillos (J) hasta el paso 5.

PANTALLA DE

MONTAJE

Adjuntar los estantes (B) a los soportes de

horizontal (A) con cuarto tornillos (J), ocho

arandelas (E) y cuarto tuerca (F).

8 de 14 PUBLICADO: 09-26-11 HOJA #: 120-9123-4 07-12-12

Español

Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.

5Ajuste estante para accesorios a la altura deseada

y apretado los tornillos (J). Utilizar un cuchillo para cortar las tapas (G) para

encajar alrededor de los soportes de ajuste (D) y

las estantes (B) en los soportes horizontales (A).

NOTA: En el ﬁn de romper las tapas aparte es

posible que tenga que doblar las tapas (G) en las

marcas de corte.

Coloque las tapas (G) a los soportes horizontales (A).

Adjuntar tapa a la izquierda (H) y la tapa derecha (I) en

los soportes horizontales (A).

PUBLIÉ LE: 09-26-11 FEUILLE no: 120-9123-4 07-12-12

2300 White Oak Circle • Aurora, IL 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerless-av.com

Modèles: ACC953

Installation et assemblage:

Accessoires rack pivot pour les grands et les monts articuler

Capacité de Charge Maximum:15 lb (6.8 kg)

10 sur 14 PUBLIÉ LE: 09-26-11 FEUILLE no: 120-9123-4 07-12-12

Français

• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les

avertissements contenus dans cette ﬁche d’installation. Pour toute question concernant les instructions ou

les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients

internationaux sont priés de contacter leur distributeur local.

• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une

expérience de la construction immobilière et ayant bien compris ces instructions.

• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des

pièces et composants qui y sont attachés.

• Ne dépassez jamais la capacité de charge maximum. Reportez-vous à la page 9.

• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez

un dispositif de levage mécanique.

• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire

considérablement la capacité de support.

• Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une

défaillance du produit et des blessures corporelles.

REMARQUE: lisez entièrement la ﬁche d’instructions avant de commencer l’installation et l’assemblage.

Outils nécessaires au montage

• tournevis phillips

• niveau

• couteau

• clé à écrous

Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.

Il est possible que les pièces semblent légèrement

différentes de celles illustrées ici.

Description Qté

Asupport horizontale 2 125-1259

Bétagères 2 125-1279

Csupport de montage 2 125-1266

Dsupport de réglage 2 125-1267

Erondelle 14 540-9400

Fécrou 4 530-1019

Gcouvercle 2 125-1274

Hcouvercle gauche 2 125-1275

Icouvercle right 2 125-1276

Jvis autotaraudeuse M5 x 10mm 10 520-9250

Liste des pièces Référence

des pièces

AVERTISSEMENT

AC D

HG I
