PCE-428, PCE-430, PCE-432 Schallpegelmessgeräte

Bedienungsanleitung

User manuals in various languages (English,

français, italiano, español, português, nederlands,

türk, polski, русский, 中文) can be downloaded here:

www.pce-instruments.com

Letzte Änderung: 11. März 2021

v1.0

Deutsch


 © PCE Instruments


Inhaltsverzeichnis
1Sicherheitsinformationen..................................................................... 1
2Einführung............................................................................................. 2
1 Allgemeines ..................................................................................................................... 2
2 Eigenschaften.................................................................................................................. 2
3Spezifikationen...................................................................................... 3
1 Technische Spezifikationen.............................................................................................. 3
2 Lieferumfang.................................................................................................................... 5
3 Optionales Zubehör.......................................................................................................... 5
4Systembeschreibung............................................................................6

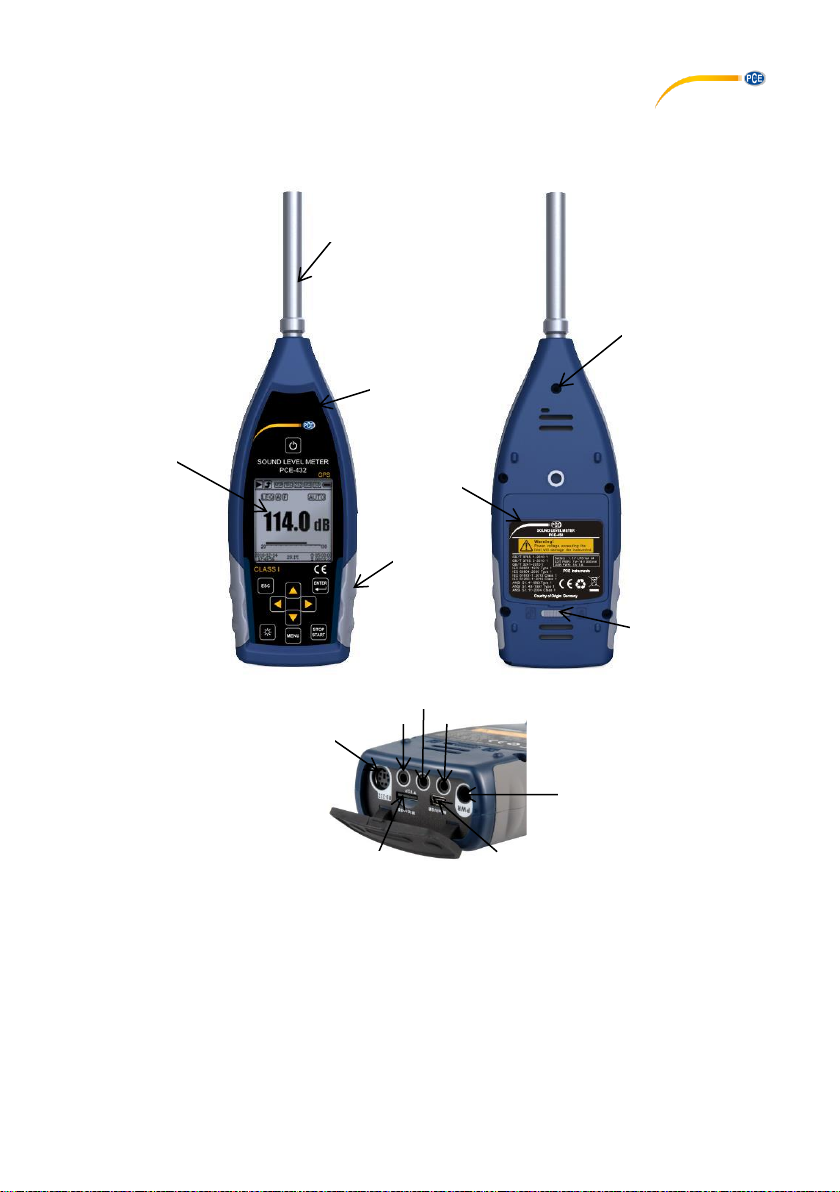

1 Gerät................................................................................................................................ 6
2 Daten- und Stromversorgungsanschluss.......................................................................... 7
3 Bedienfeld........................................................................................................................ 8
4 Mikrofonanschluss ..........................................................................................................10
5 Windschutz .....................................................................................................................11
6 Batterie ...........................................................................................................................12
7 GPS (nur PCE-432).........................................................................................................13
5Informationen für regelmäßige Tests................................................13
6Messbildschirm...................................................................................13
1 Bedeutung der Bildschirmanzeige / Symbole ..................................................................14
2 Bildschirm im Pegelmessmodus......................................................................................15
3 Bildschirm im 1/1-Oktavmodus........................................................................................18
4 Bildschirm im 1/3-Oktavmodus........................................................................................19
7Bedienung und Menüeinstellungen ..................................................21
1 Funktion..........................................................................................................................22
2 Kalibrierung.....................................................................................................................22
3 Messung.........................................................................................................................26
4 Setup ..............................................................................................................................35
5 Sprache ..........................................................................................................................45
6 Ausgang..........................................................................................................................46
7 Werkseinstellungen.........................................................................................................47


© PCE Instruments

8Datenübertragungsprotokoll RS-232 ................................................47
1 Hardware-Konfiguration und Einstellungen der Schnittstelle............................................47
2 Übertragungsprotokoll.....................................................................................................48
3Anweisungen ..................................................................................................................53
9Instandhaltung .................................................................................... 55
1 Fehlersuche/-behebung ..................................................................................................55
Firmware-Aktualisierung....................................................................55
1 Installation USB-Treiber..................................................................................................56
2 Vorgehensweise Firmware-Aktualisierung.......................................................................56
Glossar.................................................................................................58
Korrekturen..........................................................................................60
1 Korrektur für typische Reflexionen vom Gehäuse des Schallpegelmessgeräts und
Schallstreuung um das Mikrofon...............................................................................................60
2 Korrekturen des Windschutzes im Freien........................................................................62
3 Korrekturen des Elektretmikrofons ..................................................................................63
Typischer Frequenzgang und entsprechende Obergrenze............ 64
Technische Daten des 1/1-Oktavbandfilters .................................... 65
Technische Daten des 1/3-Oktavbandfilters .................................... 66
Mittenfrequenzen für 1/1- und 1/3-Oktavbandfilter..........................69
Garantie................................................................................................70
Entsorgung..........................................................................................70



1 Sicherheitsinformationen

Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum

ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes

Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der

Bedienungsanleitung entstehen, entbehren jeder Haftung.

•Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art

und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es

zu gefährlichen Situationen kommen.

•Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur,

Luftfeuchte, …) innerhalb der in den Spezifikationen angegebenen Grenzwerte

liegen. Setzen Sie das Gerät keinen extremen Temperaturen, direkter

Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aus. Das Gerät ist nicht

wasserdicht.

•Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus. Mechanische

Vibrationen können die Anzeigepegel im unteren Grenzbereich der Messung im

Frequenzbereich des Schallpegelmessgeräts (10 Hz … 20 kHz) beeinträchtigen.

•Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland

GmbH vorgenommen werden.

•Benutzen Sie das Messgerät nie mit nassen Händen.

•Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.

•Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine

Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.

•Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör

oder gleichwertigem Ersatz verwendet werden.

•Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare

Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht

eingesetzt werden.

•Verstauen Sie das Messmikrofon in der mitgelieferten Schachtel, um es vor äußeren

Einflüssen zu schützen. Gehen Sie stets vorsichtig damit um, da das Messmikrofon

äußerst empfindlich ist.

•Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.

•Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen

überschritten werden.

•Das Schallpegelmessgerät braucht vor dem Einschalten mindestens 6 Stunden, um

sich an die Umgebung anzupassen. Danach ist keine weitere Verzögerungszeit vor

der Messung erforderlich.

•Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des

Gerätes und zu Verletzungen des Bedieners kommen.

Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung.

Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in

unseren Allgemeinen Geschäftsbedingungen finden.

Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am

Ende dieser Anleitung.

Sicherheitssymbole

Sicherheitsrelevante Hinweise, deren Nichtbeachtung zu Schäden am Gerät oder zu

Verletzungen führen kann, sind zusätzlich mit einem Sicherheitssymbol gekennzeichnet.

Symbol

Bezeichnung / Beschreibung

Warnung vor elektrostatischer Aufladung

Vermeiden Sie vor der Bedienung elektrostatische Aufladungen.

2 Einführung

2.1 Allgemeines

Die neuen digitalen Schallpegelmessgeräte PCE-428 / PCE-430 / PCE-432 sind mit einem

hochgenauen 24 Bit AD-Wandler ausgestattet und somit vielseitig einsetzbar, z. B. zum Messen

von Umgebungslärm, Verkehrslärm oder Lärm im industriellen Bereich.

Beim PCE-430 und PCE-432 handelt es sich um Klasse 1-Geräte, das PCE-428 ist ein Klasse

2-Gerät.

2.2 Eigenschaften

- Normen: IEC 61672-1:2013, ANSI S1.4-1983 und ANSI S1.43-1997

- Echtzeit 1/1 und optional 1/3 Oktavbandanalyse nach IEC 61260-1:2014 und ANSI

S1.11-2004

- Linearitätsbereich: 22dBA … 136dBA (PCE-430/432), 25dBA … 136dBA (PCE-428)

- Frequenzbewertung: A/B/C/Z

- Zeitbewertung: schnell/langsam/Impuls

- 3 Profile und 14 benutzerdefinierte Messungen werden parallel mit unterschiedlicher

- Frequenz-/Zeitgewichtung berechnet

- Berechnung Schalldruckpegel (SPL), bewerteter Mittelungspegel (LEQ), MAX, MIN,

Spitze (Peak), Standardabweichung (SD), Lärmexpositionslevel (SEL),

Lärmbelastung (E)

- LN-Statistik und Anzeige der Zeitverlaufskurve

- Benutzerdefinierte Integralzeitraummessung, Integralzeitraum bis 24 Stunden.

- Breiter Frequenzgang, hoher Dynamikbereich und geringes Grundrauschen durch

- Hochgeschwindigkeits-ARM-Kern mit Gleitkommaeinheit

- 4G-MicroSD-Karte (TF-Karte) als Massenspeicher

- Fernsteueranschluss RS-232

- Internes GPS-Modul (PCE-432), Unterstützung der GPS-Zeit

3 Spezifikationen

3.1 Technische Spezifikationen

Modell

PCE-430/432

PCE-428

Genauigkeit

Klasse 1 (Gruppe X)

Klasse 2 (Gruppe X)

Norm

GB/T 3785.1-2010, IEC 60651:1979, IEC 60804:2000

IEC 61672-1:2013, ANSI S1.4-1983, ANSI S1.43-1997

Oktave1

Echtzeit 1/1 Oktavband:

8 Hz …16 kHz

Echtzeit 1/3 Oktavband

(optional):

6,3 Hz … 20 kHz

GB/T 3241-2010,

IEC 61260-1:2014,

ANSI S1.11-2004

Dezimalsystem

Echtzeit 1/1 Oktavband:

20 Hz … 8 kHz

Echtzeit 1/3 Oktavband

(optional):

20 Hz … 12,5 kHz

GB/T 3241-2010,

IEC 61260-1:2014,

ANSI S1.11-2004

Dezimalsystem

Integriertes Mikrofon

PCE-43x-MIC:

Vorpolarisiertes

Messmikrofon 1/2”, Klasse 1

Empfindlichkeit: 40 mV/Pa

Frequenzbereich:

3 Hz … 20 kHz

PCE-428-MIC:

Vorpolarisiertes

Messmikrofon 1/2”, Klasse 2

Empfindlichkeit: 40 mV/Pa

Frequenzbereich:

20 Hz … 12,5 kHz

Mikrofonschnittstelle

TNC-Verbinder mit ICCP-Versorgung (4 mA)

Detektor / Filter

Rein digitale Signalverarbeitung mit Gleitkommaeinheit

(digitaler Detektor und Filter）

Integralzeitraum

Benutzerdefinierbarer Integralzeitraum 1 s –24 h [User]

Wiederholungszeit: unendlich oder 1 bis 9999

Protokollschritt

0,1 s / 0,2 s / 0,5 s / 1 s … 24 h

Messfunktionen

LXY(SPL), LXeq, LXYSD, LXSEL, LXE, LXYmax, LXYmin, LXPeak, LXN

Hierbei ist X die Frequenzgewichtung: A, B, C, Z;

Y ist die Zeitgewichtung: F, S, I;

N ist der statistische Anteil: 1 …99.

3 Profile und 14 benutzerdefinierte Messungen werden parallel

mit unterschiedlicher Frequenz-/Zeitgewichtung berechnet.

24 h Messung

Automatische Messung entsprechend den benutzerdefinierten

Datums- und Zeiteinstellungen und Speicherung der

Verlaufsdaten

Frequenzgewichtung

Parallel A, B, C, Z (anwendbar auf 1/1 und 1/3 Oktavband)

Zeitgewichtung

Parallele Erkennung von F, S, I und Peak

Eigenrauschen2

Schall 19 dB (A), 25 dB (C),

31 dB (Z)

Elektrische Daten: 13 dB(A),

17 dB(C), 24 dB(Z)

Schall 20 dB(A), 26 dB(C), 31

dB(Z)

Elektrische Daten: 14 dB(A),

19 dB(C), 24 dB(Z)

Oberer Grenzwert2

136 dB(A)

steigt auf 154 dB(A) bei

einem Mikrofon mit 5 mV/Pa

136 dB(A)

steigt auf 154 dB(A) bei

einem Mikrofon mit 5 mV/Pa

Frequenzgang1

10 Hz …20 kHz

20 Hz …12,5 kHz

Linearitätsbereich2/3/4

22 …136 dB(A)

Oktave: 30 … 136 dB

25 … 136 dB(A)

Oktave: 33 … 136 dB

Dynamikbereich2

123 dB (13 … 136 dB(A))

122 dB (14 … 136 dB(A))

Peak-C-Bereich2/3

47 … 139 dB

50 … 139 dB

Elektrischer Eingang

Maximale Eingangsspannung 5 Veff (7,07 VSpitze)

Eingangsimpedanz des Vorverstärkers >6 GΩ

Bereichseinstellung

Einzelbereich zur Abdeckung des gesamten Dynamikbereichs

Auflösung

24 Bit

Abtastrate

48 kHz (Abtastintervall LN: 20 ms)

Zeitverlauf

Zeitdomänen-Rauschkurvenanzeige

Dauer: 1 Minute, 2 Minuten, 10 Minuten

Display

LCD 160 x 160 mit weißer Hintergrundbeleuchtung, 14

Kontraststufen, Aktualisierung der Anzeige in einer Sekunde

Massenspeicher

4 GB Micro SD-Karte

Nachverarbeitung

Software zum Lesen, Analysieren und Erzeugen von Berichten

aus den gespeicherten Daten

Datenexport

Direktanschluss an den Computer zum Auslesen der

Speicherkarte (USB-Laufwerk)

Ausgänge

AC-Ausgang (maximal 5 Veff, ±15 mA),

DC-Ausgang (10 mV/dB, max. 15 mA),

serielle Schnittstelle RS-232 und USB (USB Laufwerksmodus

oder Modemmodus)

Alarm

Benutzerdefinierte Alarmschwelle

LED zur Anzeige des Alarmstatus

Setup-Vorlage

5 Vorlagen zum Speichern von Benutzer-Setups für

verschiedene Anwendungen,

Vorlage kann auf der Micro SD Karte gespeichert werden.

Automatische Einschaltung

Automatische Einschaltung und automatischer Start der

Messung bei anliegender Betriebsspannung, einfache

Integration

Spannungsversorgung

4 x 1,5 V Alkalibatterie (LR6/AA/AM3)

oder externe Gleichspannungsquelle (7 … 14 V, 500 mA)

+ USB-Anschluss (5 V, 1 A)

Batterielaufzeit

ca. 10 Stunden im Dauerbetrieb

Echtzeituhr

Die integrierte Pufferbatterie wurde ab Werk auf einen Fehler

von <26 s in 30 Tagen kalibriert (<10 ppm, (25 ±16) °C).

Die Pufferbatterie sorgt dafür, dass die Systemuhr weiterläuft,

auch wenn die Hauptbatterien gewechselt werden.

GPS-Zeitfunktion verfügbar (PCE-432)

Sprache

Deutsch, Englisch, Chinesisch, Portugiesisch, Spanisch,

Französisch

Firmware-Aktualisierung

Aktualisierung der Firmware über USB-Anschluss

Betriebsbedingungen

Temperatur: -10 … +50 ºC

Luftfeuchte: 20 … 90 % r. F.

Echtzeittemperatur

wird auf Hauptbildschirm angezeigt

Größe

B 70 x H 300 x T 36 mm

Gewicht

ca. 620 g (inkl. Batterien)

Hinweise:

1 Für PCE-428 Ergebnis außerhalb des Bereichs 20 Hz … 12,5 kHz aufgrund des

Mikrofonfrequenzgangs für Messgeräte der Klasse 2 ignorieren.

2 Die Daten wurden mit einem Mikrofon mit einer Empfindlichkeit von 40 mV/Pa

gemessen.

3 Messung entsprechend der Anforderungen nach den Normen GB/T3785 und

IEC61672.

4 Messung entsprechend der Anforderungen nach den Normen GB/T 3241 und IEC

61260.

3.2 Lieferumfang

1 x Schallpegelmessgerät PCE-428, PCE-430 oder PCE-432

1 x 1/2" Messmikrofon Klasse 2 (PCE-428) bzw. Klasse 1 (PCE-430 / PCE-432)

1 x Windgeräuschunterdrücker (Schaumball)

1 x USB Schnittstellenkabel

1 x Netzteil

1 x Tragekoffer

1 x ISO-Kalibrierzertifikat

1 x Bedienungsanleitung

Die Software kann in unserem Downloadbereich heruntergeladen werden: https://www.pce-

instruments.com/deutsch/download-win_4.htm

Hinweis: Der Schallpegelmesser wird mit Oktavbandfilter geliefert. Optional ist eine Aufrüstung

mit einem 1/3 Oktavbandfilter möglich. Bestellcode s. „Optionales Zubehör“.

3.3 Optionales Zubehör

Bezeichnung

Bestellcode

Firmware-Upgrade auf 1/3 Oktavbandfilter

PCE-OCT II

ISO-Kalibrierzertifikat

CAL-SL

DAkkS-Kalibrierzertifikat

CAL-SL-DAkkS

Schallkalibrator Klasse 2

PCE-SC 42

Schallkalibrator Klasse 1

PCE-SC10

Alu-Stativ

STAT

4 Systembeschreibung

4.1 Gerät

LCD mit Hintergrundbeleuchtung

Mikrofon und Vorverstärker

LED Anzeige

Rutschfester Gummischutz

LR6/AA/AM3 Akku

Anschlussgewinde

Abdeckungsverriegelung

links ◄: entriegeln

rechts ►: verriegeln

RS-232 Schnittstelle

AC Ausgang

DC Ausgang

Trigger

Ladebuchse

Micro SD

Mini USB

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels PCE Instruments Instrument de mesure

PCE Instruments

PCE Instruments PCE-VE 1000 Manuel utilisateur

PCE Instruments

PCE Instruments DFG N Series Manuel utilisateur

PCE Instruments

PCE Instruments PCE-HDM 20 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-CT 5000 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-TG 250 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-DD Series Manuel utilisateur

PCE Instruments

PCE Instruments PCE-BFT 2 Manuel utilisateur

PCE Instruments

PCE Instruments SIMCO FMX-003 Manuel utilisateur

PCE Instruments

PCE Instruments Schiltknecht MiniAir 20 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-MSV 10 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-PFM 2 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-VA 20 Manuel utilisateur

PCE Instruments

PCE Instruments KREBS PCE-RVI 5 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-DC 50 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-FM 200-ICA Manuel utilisateur

PCE Instruments

PCE Instruments PCE-900 Manuel utilisateur

PCE Instruments

PCE Instruments 2452786-62 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-MFM 2400 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-360 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-PMI 2 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-MSR 150 Manuel utilisateur

PCE Instruments

PCE Instruments PCE-HWA 30-ICA Manuel utilisateur

PCE Instruments

PCE Instruments PCE-423 Manuel utilisateur

PCE Instruments

PCE Instruments UMI 840 Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
