Panasonic TY-FB7HM Manuel utilisateur

TQZH576

Model No. TY-FB7HM

Italiano

Français

Español English

Deutsch 日本語

HDMI端子ボード取扱説明書

・この取扱説明書と保証書をよくお読みのうえ、正しくお使いください。

そのあと保存し、必要なときにお読みください。

・保証書は「お買い上げ日・販売店名」などの記入を必ず確かめ、販売

店からお受け取りください。

・製造番号は安全確保上重要なものです。お買い上げの際は、製品本体

と保証書の製造番号をお確かめください。

保証書別添付

HDMI Terminal Board

Operating Instructions

Before connecting, operating or adjusting this product, please read

these instructions completely. Please keep this manual for future

reference.

HDMI-Terminal-Board

Bedienungsanleitung

Vor dem Anschluß, Betrieb oder der Einstellung dieses Gerätes lesen

Sie bitte diese Bedienungsanleitung vollständig durch.

Bitte heben Sie diese Bedienungsanleitung als zukünftige Referenz

sorgfältig auf.

Dispositivo terminale a HDMI

Istruzioni per l’uso

Prima di collegare, utilizzare o regolare questo apparecchio, leggere

attentamente le presenti istruzioni.

Conservare poi il manuale per ogni eventuale futura consultazione.

Carte de connexion HDMI

Mode d’emploi

Avant d’effectuer quelque raccordement que ce soit ou de régler

l’appareil, veuillez lire attentivement ce mode d’emploi.

Conservez ce mode d’emploi pour référence.

Tarjeta de terminales de HDMI

Manual de instrucciones

Antes de conectar, utilizar o ajustar este producto, lea completamente

este manual de instrucciones.

Guarde este manual para consultarlo en el futuro en caso de ser

necesario.

警告



警告



付属品の確認

お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように

説明しています。

■お守りいただきたい内容の種類を、次の絵表示で区分し、説明しています。

このような絵表示は、してはいけない「禁止」内容です。

このような絵表示は、必ず実行していただきたい「指示」内容です。

この表示の欄は、「死亡または重傷を負うことが想定される危害の程度」です。

■表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で説明しています。

■

本製品の取り付け、取り外し、移動の際は

必ずディスプレイ本体の電源を切りコン

セントから電源プラグを抜いてください

■本製品を分解したり、改造しないでくだ

さい

電源プラグ

を抜く

分解禁止

電源プラグをコンセントに接続した

まま行うと、感電・故障の原因にな

ります。

■

煙が出たり、変な臭いや音がしたら、すぐ

にコンセントから電源プラグを抜いてく

ださい

電源プラグ

を抜く

そのまま使用すると火災・感電の原因

となります。

火災・感電・動作不良の原因になり

ます。

●本製品のコネクター部分には直接、手を触れないでください。

静電気が流れ、部品が破壊される場合があります。

また静電気は衣服や人体からも発生するため、スチールキャビネットなどの金属製のものに触れて、静電気を

逃がした後で行ってください。

●接続ケーブルはHDMI認定品をご使用ください。

故障や動作不良の原因になります。

（バックカバーへの貼り付け用）

■本製品の取り付け、取り外しは当社指定

のサービス窓口にご依頼ください。

（2スロットサイズの端子ボードを

取り外し、本製品を取り付けた場

合に、空スロットにカバーとして

取り付けてください。）

□ねじ×4

日本語

□端子表示シート（1枚） □端子ボード交換方法説明書 □スロットカバー

安全上のご注意必ずお守りください

PC IN

SLOT1 SLOT2 SLOT3

SLOT3

HDMI

AV OUT

37インチ Slot1,Slot2

42インチ 50インチ 65インチ Slot1,Slot2（Slot3は装着できません）

接続

本端子ボードの装着できるPDP本体のスロット番号

DVDプレーヤー

本体後面

お知らせ

上記の機器類・HDMIケーブルなどは別売り品です。

日本語

映像信号

HDMIケーブル

1 525/60p 59.94 31.47 27.00 720 858 480 525

2 625/50p 50.00 31.25 27.00 720 864 576 625

3 750/60p 60.00 45.00 74.25 1280 1650 720 750

4 1125/60i 60.00 33.75 74.25 1920 2200 540 562.5

5 VGA60 59.94 31.47 25.18 640 800 480 525

信号フォーマット fV

(Hz) fH

(kHz)

ドットクロック

(MHz) アクティブ

ピクセル数

総ピクセル数

総ライン数

アクティブ

ライン数

〈ピン配列と信号名〉

ピンNo.

信号

ピンNo.

信号

T.M.D.Sクロックシールド

T.M.D.Sクロック−

CEC

予備

(接続なし)

SCL

SDA

DDC/CECグラウンド

+5V電波

ホットプラグ検出

T.M.D.Sデータ2＋

T.M.D.Sデータ2シールド

T.M.D.Sデータ2−

T.M.D.Sデータ1＋

T.M.D.Sデータ1シールド

T.M.D.Sデータ1−

T.M.D.Sデータ0＋

T.M.D.Sデータ0シールド

T.M.D.Sデータ0−

T.M.D.Sクロック＋

〈本機で対応する信号一覧〉

音声信号

リニアPCM:48/44.1/32kHz

修理を依頼されるときご連絡いただきたい内容

ご氏名

ご住所

電話番号

製品名・品番

お買い上げ日

故障または異常の内容

訪問ご希望日

修理・お取り扱い・お手入れなどのご相談は……

まず、お買い上げの販売店へお申し付けください。

保証書（別添付）

お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け

取りください。よくお読みのあと、保存してください。

保証期間

お買い上げ日から本機は1 年間。

修理を依頼されるとき

組み合わせをされた機器の「取扱説明書」もよくお読みのうえ、調べていただきます。

直らないときは、まず電源プラグを抜いて、お買い上げの販売店へご連絡ください。

●保証期間中は

保証書の規定に従って出張修理をさせていただきます。

●保証期間を過ぎているときは

修理すれば使用できる製品については、ご要望により修理させていただきます。

下記修理料金の仕組みをご参照のうえ、ご相談ください。

●修理料金の仕組み

修理料金は、技術料・部品代・出張料などで構成されています。

技術料は、診断・故障個所の修理および部品交換・調整・修理完了時の点検な

どの作業にかかる費用です。

部品代は、修理に使用した部品および補助材料代です。

出張料は、お客様のご依頼により製品のある場所へ技術者を派遣する場合の費

用です。

補修用性能部品の保有期間

当社は、このHDMI 端子ボードの補習用性能部品を、製造打ち切り後8 年保有してい

ます。

注）補習用性能部品とは、その製品の機能を維持するために必要な部品です。

保証とアフターサービス（よくお読みください）

付近の見取図、目印など。

呼び出しでもけっこうです。

お手もとの保証書をご覧ください。

詳しくお願いします。

日本語

松下電器産業株式会社映像・ディスプレイデバイス事業グループ

〒571-8504 大阪府門真市松生町1番15号 （06）6905 − 5574

Safety Precautions ( be sure to observe )

Handling Cautions

•Do not touch the connector contacts.

To avoid electrostatic damage to internal parts, touch a large metallic object such as a steel cabinet to

discharge yourself before handling this product.

•Be sure to use approved HDMI connection cables.

To avoid malfunction or failure, do not use parts other than those recommended.

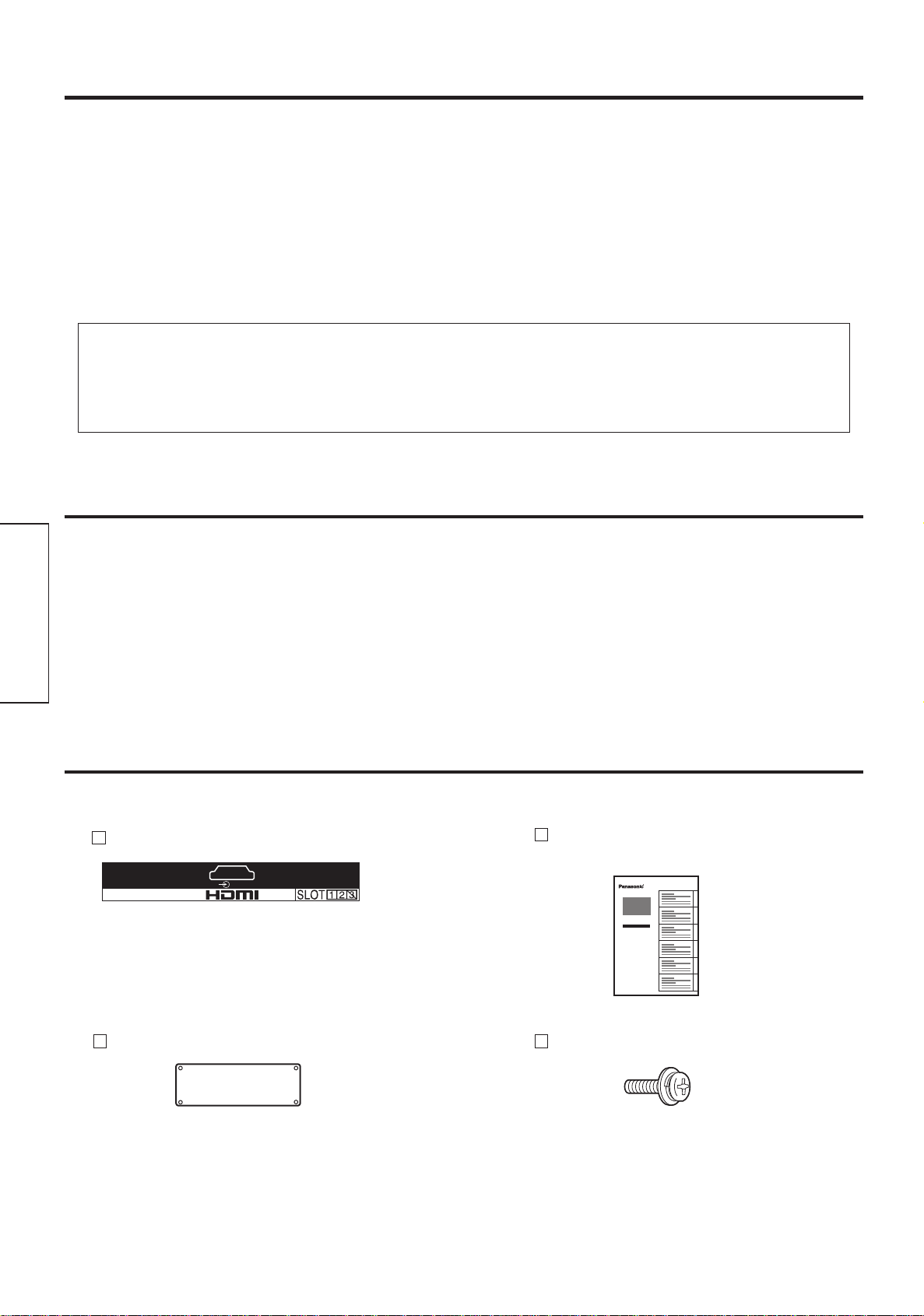

Terminal function label ( 1 sheet )

Accessories

Check to make sure that the following accessories are included in the Terminal board package:

Terminal board replacement

Instructions

( Affix this label to the rear panel of the display. )

WARNING

•Never attempt to disassemble or modify this product.

To avoid fire, shock, or failure.

•If you sense smoke, an odd odor, or unusual noises while in operation, immediately unplug the power

cord plug from the supply outlet.

Switch off the plasma display and unplug the power cord plug from the supply outlet.

To avoid fire or shock, do not leave the power of the display turned on.

•To avoid shock or other problems, do not leave the power cord plug plugged into the supply outlet.

•Please contact our designated service department for installation or change of this product.

To Service personnel:

Before removing or installing the Terminal Board, be sure to turn the power of the display off and

unplug the power cord plug from the supply outlet.

Slot cover

[ To install this Terminal Board, remove an

existing dual size Terminal Board and fit it

into the now blank slot. ]

Screw × 4

English

PC IN

SLOT1 SLOT2 SLOT3

SLOT3

HDMI

AV OUT

Slot Nos. of the PDP unit that are compatible with terminal board attachments.

Connection

Note:

Additional equipment and HDMI cables shown above are not supplied with this set.

37inch Slot1 , Slot2

42inch 50inch 65inch Slot1 , Slot2 (Slot3 is not compatible)

DVD player

Back view of the

Plasma Display

English

Video signal

HDMI cable

Pin No. Signal Pin No. Signal

T.M.D.S Clock Shield

T.M.D.S Clock

CEC

Reserved

(N.C. on device)

SCL

SDA

DDC/CEC Ground

+5V Power

Hot Plug Detect

T.M.D.S Data2+

T.M.D.S Data2 Shield

T.M.D.S Data2

T.M.D.S Data1+

T.M.D.S Data1 Shield

T.M.D.S Data1

T.M.D.S Data0+

T.M.D.S Data0 Shield

T.M.D.S Data0

T.M.D.S Clock+

[Pin assignments and signal names]

[Applicable input signals]

Audio signal

Linear PCM : 48/44.1/32 kHz

1 525/60p 59.94 31.47 27.00 720 858 480 525

2 625/50p 50.00 31.25 27.00 720 864 576 625

3 750/60p 60.00 45.00 74.25 1280 1650 720 750

4 1125/60i 60.00 33.75 74.25 1920 2200 540 562.5

5 VGA60 59.94 31.47 25.18 640 800 480 525

Signal format fV

(Hz) fH

(kHz) Dot clock

(MHz) Number of

active pixels Total number

of pixels Total number

of lines

Number of

active lines

•Nicht die Steckkontakte berühren.

Zur Vermeidung von elektrostatischen Schäden der internen Bauteile sollte vor der Handhabung dieses Gerätes

immer ein großer Metallgegenstand, z.B. ein Stahlschrank zum Ableiten von elektrischer Energie berührt werden.

•Verwenden Sie nur empfohlene HDMI-Verbindungskabel.

Zur Vermeidung von Fehlfunktionen oder Ausfällen sollten keine anderen als die vom Hersteller empfohlenen

Bauteile verwendet werden.

Sicherheitsmaßnahmen ( bitte beachten )

Vorsicht bei der Handhabung

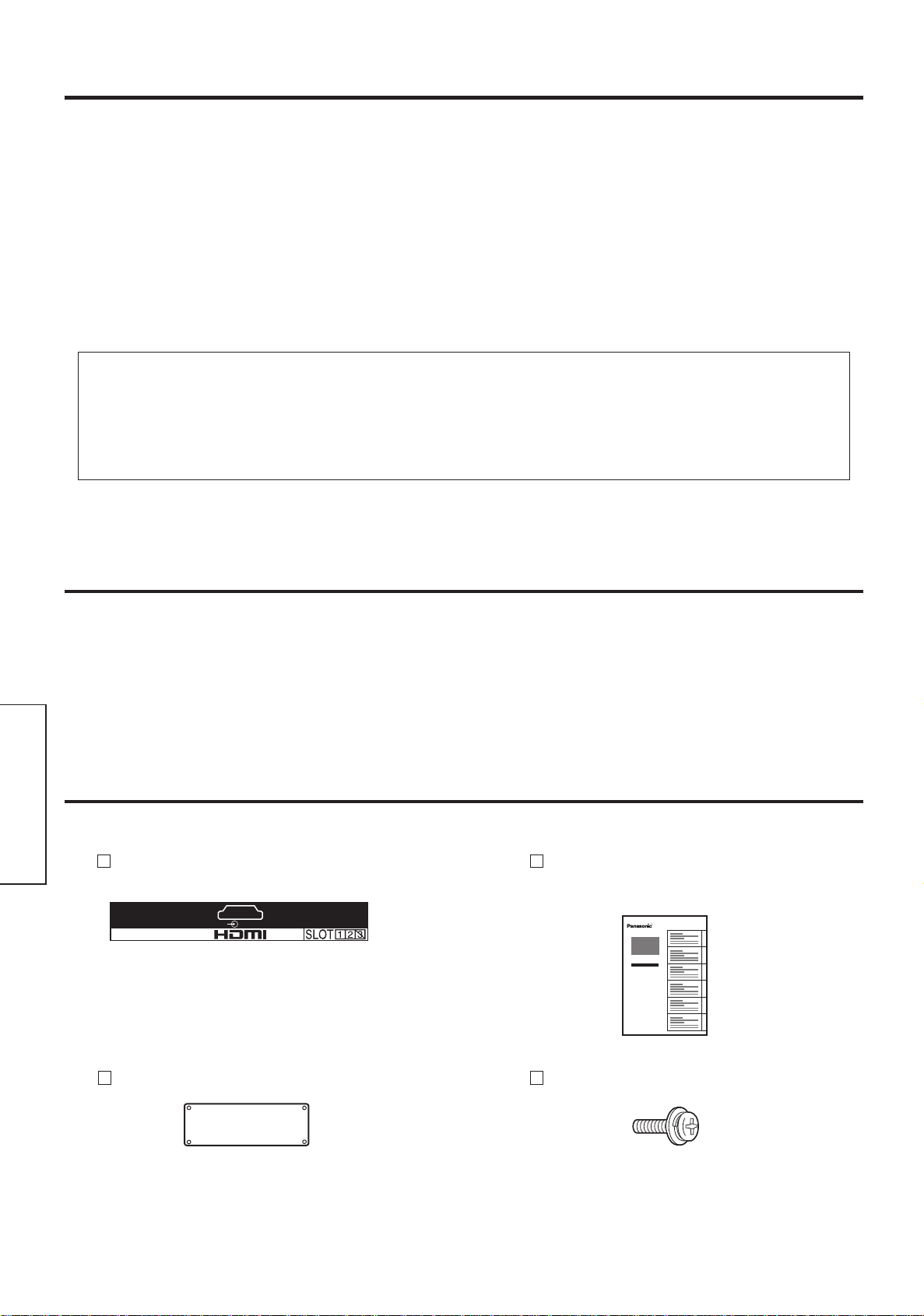

Aufkleber für Terminal-Funktion ( 1 Blatt )

Mitgeliefertes Zubehör

Bitte überprüfen Sie, daßdas folgende Zubehör in der Packung des Terminal-Boards mitgeliefert ist:

Anleitung zum Austauschen des

Terminal-Boards

( Diesen Aufkleber auf der Rückseite

des Displays anbringen. )

WARNUNG

•Niemals versuchen, dieses Gerät zu zerlegen oder zu modifizieren.

Zur Vermeidung von Feuer, elektrischem Schlag oder Fehlfunktionen.

•Falls Sie Rauch, einen ungewöhnlichen Geruch oder ungewöhnliche Geräusche während des Betriebs

feststellen,ziehen Sie den Netzstecker unverzüglich ab.

Schalten Sie den Plasmabildschirm aus, und ziehen Sie den Netzstecker ab.

Um einen Brand oder Stromschlag zu vermeiden, lassen Sie den Bildschirm nicht eingeschaltet.

•

Um einen Stromschlag oder andere Probleme zu vermeiden, lassen Sie den Netzstecker des Bildschirms nicht in der Steckdose eingesteckt.

•

Bitte wenden Sie sich an die entsprechende Service-Abteilung für die Installation oder den Austausch dieses Gerätes.

Hinweis für das Wartungspersonal:

Bevor Sie die Klemmenplatte aus- oder einbauen, schalten Sie immer zuerst den Bildschirm aus,

und ziehen Sie den Netzstecker ab.

Steckplatzabdeckung

[ Zur Installation dieses Terminal-Boards das

vorhandene doppelgroße Terminal-Board

entfernen und es in den leeren Steckplatz

einsetzten. ]

Schrauben × 4

Deutsch

PC IN

SLOT1 SLOT2 SLOT3

SLOT3

HDMI

AV OUT

Anschlüsse

Hinweis:

Die oben abgebildeten Zusatzgeräte und die HDMI-Kabel werden nicht mitgeliefert.

Rückseite des Plasmadisplays

Steckplatz-Nummern der PDP-Einheit, die mit dem Terminal-Board-Zubehör kompatibel sind.

37 Zoll Steckplatz 1, Steckplatz 2

42 Zoll 50 Zoll 65 Zoll Steckplatz 1, Steckplatz 2 (Steckplatz 3 ist nicht kom patibel)

Deutsch

Videosignal

HDMI Kabel

DVD-SPIELER

[Stiftebelegung und Signdlezeichnung]

Stift-Nr. Signal Stift-Nr. Signal

T.M.D.S Takt+

T.M.D.S Takt

Abschirmung

T.M.D.S Takt

CEC

Reserve

SCL

SDA

DDC/CEC Erdung

+5V

Feststellung einer

Steckererwarmung

T.M.D.S Daten2+

T.M.D.S Daten2

Abschirmung

T.M.D.S Daten2

T.M.D.S Daten1+

T.M.D.S Daten1

Abschirmung

T.M.D.S Daten1

T.M.D.S Daten0+

T.M.D.S Daten0

Abschirmung

T.M.D.S Daten0

[Verwedbare Eingangssignale ]

Audiosignal

Linear PCM : 48/44,1/32 kHz

1 525/60p 59,94 31,47 27,00 720 858 480 525

2 625/50p 50,00 31,25 27,00 720 864 576 625

3 750/60p 60,00 45,00 74,25 1280 1650 720 750

4 1125/60i 60,00 33,75 74,25 1920 2200 540 562,5

5 VGA60 59,94 31,47 25,18 640 800 480 525

Signalformat Punkttakt

(MHz)

Anzahl der

aktiven Punkte

Gesamte Anzahl

der Punkte

Gesamte Anzahl

der Zeilen

Anzahl der

aktiven Zeilen

(Hz) fH

(kHz)

Precauzioni di sicurezza ( da osservare strettamente )

ATTENZIONE

•Non tentare, per nessun motivo, di smontare o modificare questo apparecchio.

Tali azioni possono risultare in incendi, folgorazioni o disfunzioni dell’apparecchio.

•Se avvertite la presenza di fumo, un odore strano o rumori insoliti durante il funzionamento, staccate

immediatamente il filo dell’alimentazione dalla presa di corrente.

Spegnere il display al plasma e staccare il filo dell’alimentazione dalla presa di corrente.

Per evitare incendi o scosse elettriche, non lasciare accesa l’alimentazione del display.

•Per evitare scosse elettriche o altri problemi, non lasciare la spina del filo dell’alimentazione attaccata

alla presa di corrente.

•Per l’installazione di, o eventuali modifiche a, questo prodotto rivolgersi al dipartimento di servizio

appositamente designato della nostra società.

Al personale di servizio:

Prima di rimuovere o installare il Quadro del terminale, accertarsi di aver spento l’alimentazione

del display e di aver staccato la spina del filo dalla presa di corrente.

Precauzioni per l’uso

•Non toccare i contatti dei connettori.

Per evitare possibili danni di origine elettrostatica alle parti interne dell’apparecchio, prima di toccare l’apparecchio

per trasporto o altro toccare un qualche oggetto di metallo di grandi dimensioni, quali ad esempio un mobile di

metallo, per scaricare l’elettricitàstatica presente sul proprio corpo.

•Usare solamente i cavi di collegamento di tipi consigliati dalla HDMI.

Per evitare disfunzioni o rotture non usare parti diverse da quelle consigliate.

Accessori

Etichetta delle funzioni del terminale

( 1 foglio )

Controllare che i seguenti accessori siano contenuti nell’imballaggio della scheda per terminale di sintonizzatore.

Istruzioni per la sostituzione della

scheda per terminale

( Applicare l’etichetta sul lato posteriore dello schermo. )

Copertura dello slot

[ Per installare questa scheda terminale,

rimuovere dallo slot la scheda terminale

dual-size esistente, quindi inserire la

nuova scheda. ]

Vite ×4

Italiano

Table des matières

Langues :

Autres manuels Panasonic Matériel réseau

Panasonic

Panasonic Transistors 2SA2122G Manuel utilisateur

Panasonic

Panasonic Transistors 2SC5632G Manuel utilisateur

Panasonic

Panasonic Transistors 2SD1823 Manuel utilisateur

Panasonic

Panasonic Schottky Barrier Diodes MA2SE01 Manuel utilisateur

Panasonic

Panasonic Transistors 2SA2161J Manuel utilisateur

Panasonic

Panasonic PN54021K Manuel utilisateur

Panasonic

Panasonic Transistors 2SC3931 Manuel utilisateur

Panasonic

Panasonic LJ-SK56A Manuel utilisateur

Panasonic

Panasonic Zener Diodes MAZ8xxxG Series Manuel utilisateur

Panasonic

Panasonic WJ-PB85Y08 Manuel utilisateur

Panasonic

Panasonic PIN Diodes MA2SP060G Manuel utilisateur

Panasonic

Panasonic WJ-PB85C16 Manuel utilisateur

Panasonic

Panasonic BB-HNP17A Manuel utilisateur

Panasonic

Panasonic AJ-DE77P Manuel utilisateur

Panasonic

Panasonic Schottky Barrier Diodes MA3Z792DG Manuel utilisateur

Panasonic

Panasonic Schottky Barrier Diodes MA24D70 Manuel utilisateur

Panasonic

Panasonic Transistors 2SC4805G Manuel utilisateur

Panasonic

Panasonic Fast Recovery Diodes MA2DF60 Manuel utilisateur

Panasonic

Panasonic Zener Diodes MAYS0750Y Manuel utilisateur

Panasonic

Panasonic Transistors 2SA2078G Manuel utilisateur

Panasonic

Panasonic Transistors 2SA2162G Manuel utilisateur

Panasonic

Panasonic Transistors 2SC2480 Manuel utilisateur

Panasonic

Panasonic Zener Diodes MAZQxxx Series Manuel utilisateur

Panasonic

Panasonic WJNT204 - NETWORK IF UNIT Manuel utilisateur

Manuels Matériel réseau populaires d'autres marques

Matrix Switch Corporation

Matrix Switch Corporation MSC-HD161DEL Manuel utilisateur

B&B Electronics

B&B Electronics ZXT9-IO-222R2 Manuel utilisateur

Yudor

Yudor YDS-16 Manuel utilisateur

D-Link

D-Link ShareCenter DNS-320L Manuel utilisateur

Samsung

Samsung ES1642dc Instructions d'utilisation

Honeywell Home

Honeywell Home LTEM-PV Instructions de montage

evertz

evertz 7700 Series Manuel utilisateur

D-Link

D-Link ShareCenter DNS-343 Manuel utilisateur

Asante

Asante AsanteBridge 1012 Manuel utilisateur

FireBrick

FireBrick FB2700 Manuel utilisateur

Audiovox Electronics

Audiovox Electronics ARWH2T Manuel utilisateur

ADC

ADC DSX-1 Manuel

NetComm

NetComm NF2 Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 5620 Manuel utilisateur

Dell EMC

Dell EMC XC6420 Series Manuel utilisateur

Lanner

Lanner NCA-1020A Manuel utilisateur

Allied Telesis

Allied Telesis AT-TN121-A Manuel utilisateur

Arista

Arista CCA-ETM-Q12 Manuel utilisateur
