Nibe SMS 40 Guide de l'utilisateur

LEK

SMS 40

Installatörshandbok Kommunikationsmodul

för NIBEF1145,F1155,F1245,F1255,F1345, F370,

F470, F750, VVM 310, VVM 320, VVM 325,

VVM 500, SMO 40

Installer manual Communications module

for NIBEF1145,F1155,F1245,F1255,F1345, F370,

F470, F750, VVM 310, VVM 320, VVM 325,

VVM 500, SMO 40

Installateurhandbuch Kommunikationsmodul

fürNIBEF1145,F1155,F1245,F1255,F1345, F370,

F470, F750, VVM 310, VVM 320, VVM 325,

VVM 500, SMO 40

Asentajan käsikirja Tiedonsiirtomoduuli

laitteille NIBEF1145,F1155,F1245,F1255,F1345,

F370, F470, F750, VVM 310, VVM 320, VVM 325,

VVM 500, SMO 40

Manuel installateur Module de communication

NIBE F1145, F1155, F1245, F1255, F1345, F370,

F470, F750, VVM 310, VVM 320, VVM 325,

VVM 500, SMO 40

031502

IHB 1449-6

Allmänt

Med SMS 40 kan du styra och övervaka din NIBE värme-

pump/inomhusmodul med en mobiltelefon via SMS-

meddelande. För att detta ska fungera måste SMS 40

förses med ett giltigt GSM-abonnemang.

Telefonen som används måste vara utrustad med stöd

för 2G. Kontantkort eller vanliga abonnemang fungerar

lika bra. Dock måste kontantkort fyllas på med jämna

mellanrum för att inte avaktiveras.

OBS!

Kontrollera att det går att skicka SMS med SIM-

kortet som ska användas.

Avaktivera ev. PIN-kod för SIM-kortet. Detta

kan göras i en mobiltelefon eller hos din leve-

rantör av abonnemang.

Innehåll

Apparatlåda1 st

Antenn (2,5 m)1 st

Väggfäste1 st

TÄNK PÅ!

Värmepumpens/inomhusmodulens program-

vara ska vara av senast rekommenderade ver-

sion eller ha versionsnummer högre än 3000.

Om inte, ladda ned senast rekommenderade

mjukvaruversion för er produkt till ett

USB-minne från http://www.nibeuplink.com

och installera denna.

Montering

SMS 40 kan placeras liggande på en plan yta eller

hängas på vägg. I de fall SMS 40 hängs på vägg an-

vänds det bipackade väggfästet.

LEK

OBS!

Vid väggmontage ska hålet för antennkabeln

vara riktat neråt för att förhindra att vatten

kommer in i SMS 40.

OBS!

SMS 40 ska inte monteras utomhus.

SMS 40 levereras med en antenn färdigmonterad från

fabrik. Antenndelen har en bit självhäftande tejp, som

kan användas till att fästa antennen på exempelvis ett

fönster om täckningen på installationsplatsen är dålig.

Svenska, Installatörshandbok - SMS 40

Elinkoppling

OBS!

All elektrisk inkoppling skall ske av behörig

elektriker.

Elektrisk installation och ledningsdragning

skall utföras enligt gällande bestämmelser.

Värmepumpen/inomhusmodulen ska vara

spänningslös vid installation av SMS 40.

Anslutning av kommunikation

SMS 40

AA9-X1

Elschema finns i slutet av denna monteringsanvisning.

Bergvärmepumpar

Plint X1 på SMS-kortet (AA9) i SMS 40 ansluts till plint

X4:9-12 på ingångskortet (AA3) i värmepumpen/inom-

husmodulen.

Använd kabeltyp LiYY, EKKX eller likvärdig.

F1145/F1155

12V A B GND

1110987

AA3-X4

SMS40

F1145/F1155

AA9-X1

AA3-X4

F1245/F1255

12V A B GND

1110987

AA3-X4

AA9-X1

F1245/F1255

SMS40

AA3-X4

F1345

Plint X1 på SMS-kortet (AA9) i SMS 40 ansluts till plint

X6:4-7 i värmepumpen.

Använd kabeltyp LiYY, EKKX eller likvärdig.

6 74 5

F1345

Externt

12V A B GND

SMS40

F1345

AA9-X1

LEK

Frånluftsvärmepumpar

Plint X1 på SMS-kortet (AA9) i SMS 40 ansluts till plint

X4:9-12 på ingångskortet (AA3) i värmepumpen/inom-

husmodulen.

Använd kabeltyp LiYY, EKKX eller likvärdig.

F370 / F470

12V A B GND

1110987

F370/F470

AA3-X4

AA9-X1

SMS40

AA3-X4

F750

12V A B GND

1110987

SMS40

F750

AA3-X4

AA9-X1

LEK

AA3-X4

Luft/vattenvärmepumpar

Inomhusmoduler

Plint X1 på SMS-kortet (AA9) i SMS 40 ansluts till plint

X4:9-12 på ingångskortet (AA3) i värmepumpen/inom-

husmodulen.

Använd kabeltyp LiYY, EKKX eller likvärdig.

VVM 310

12V A B GND

1110987

VVM 310

AA3-X4

AA9-X1

SMS40

Wilo

VVM310

AA3-X4

VVM 320

12V A B GND

1110987

VVM 320

AA3-X4

AA9-X1

SMS40

VVM320

AA3-X4

VVM 325

12V A B GND

1110987

VVM 325

AA3-X4

AA9-X1

SMS40

AA3-X4

VVM325 VVM325

VVM 500

12V A B GND

1110987

VVM 500

AA3-X4

AA9-X1

SMS40

APH

VVM500

AA3-X4

Styrmodul SMO 40

SMS 40 ansluts till ingångskortet (AA3) på SMO 40.

Använd kabeltyp LiYY, EKKX eller likvärdig.

12V A B GND

1110987

SMO40

AA3-X4

AA9-X1

SMS40

L N 1 1 0 2 3 4PE

1 2 3 4

LEK

AA3-X4

Flera tillbehör tillsammans med SMS 40

Ifall SMS 40 ska anslutas tillsammans med MODBUS 40,

måste MODBUS 40 vara första enheten inkopplad till

värmepumpen/inomhusmodulens anslutningsplint.

Inkoppling till och från SMS 40/MODBUS 40 sker i plint

AA9:X1.

Det går inte att koppla in fler än två enheter till värme-

pumpen/inomhusmodulen.

Värmepump/

Inomhusmodul

MODBUS 40/

SMS 40

Tillbehör2

Tillbehör_singular = translation hint, 2 =

value

SMS 40

+12V

GND

+12V

GND

Tillbehör2

Tillbehör1 Värmepump/Inomhusmodul

Tillbehör_singular = translation hint, 1&2 =

value

Inställningar

LEK

Plats för SIM-

kort

Plats för batteri

Plats för SIM-kort

Montering av SIM-kort:

1. Skjut försiktigt hållaren åt sidan.

2. Fäll upp hållaren, placera sedan SIM-kortet i korthål-

larens lock.

Om du vill att SMS 40 ska kunna skicka SMS vid strömav-

brott ska du:

■Montera ett 9V batteri på kretskortet i SMS 40.

■Placera bygeln enligt bild nedan.

Bygel

Flyttas

TÄNK PÅ!

PIN-koden måste vara avaktiverad och om det

är ett kontantkort måste det finnas pengar på

kortet.

Snabbstartguide

Programinställningen av SMS 40 kan göras via startgui-

den eller direkt i menysystemet.

1. Starta värmepumpen/inomhusmodulen och välj

SMS 40 i meny 5.2 "systeminställningar" (meny

5.2.4 "tillbehör" för NIBE F1345, VVM 310,

VVM 320, VVM 325 och VVM 500).

2. Gå till meny 4.1.4 i din värmepump/inomhusmodul

(meny 5.3.5 om din värmepump/inomhusmodul

har mjukvaruversion 2041 eller tidigare) och lägg

till de mobilnummer som ska ha tillgång till att

ändra och få status från värmepumpen/inomhus-

modulen. Mobilnummer ska vara med landskod

t.ex. +46XXXXXXXX.

3. Om du önskar få ett SMS-meddelande vid larm

bockar du i rutan till höger om telefonnumret.

sms 4.1.4

telefonnummer larmmottagare

OBS!

Angivna telefonnummer måste kunna ta emot

SMS-meddelande.

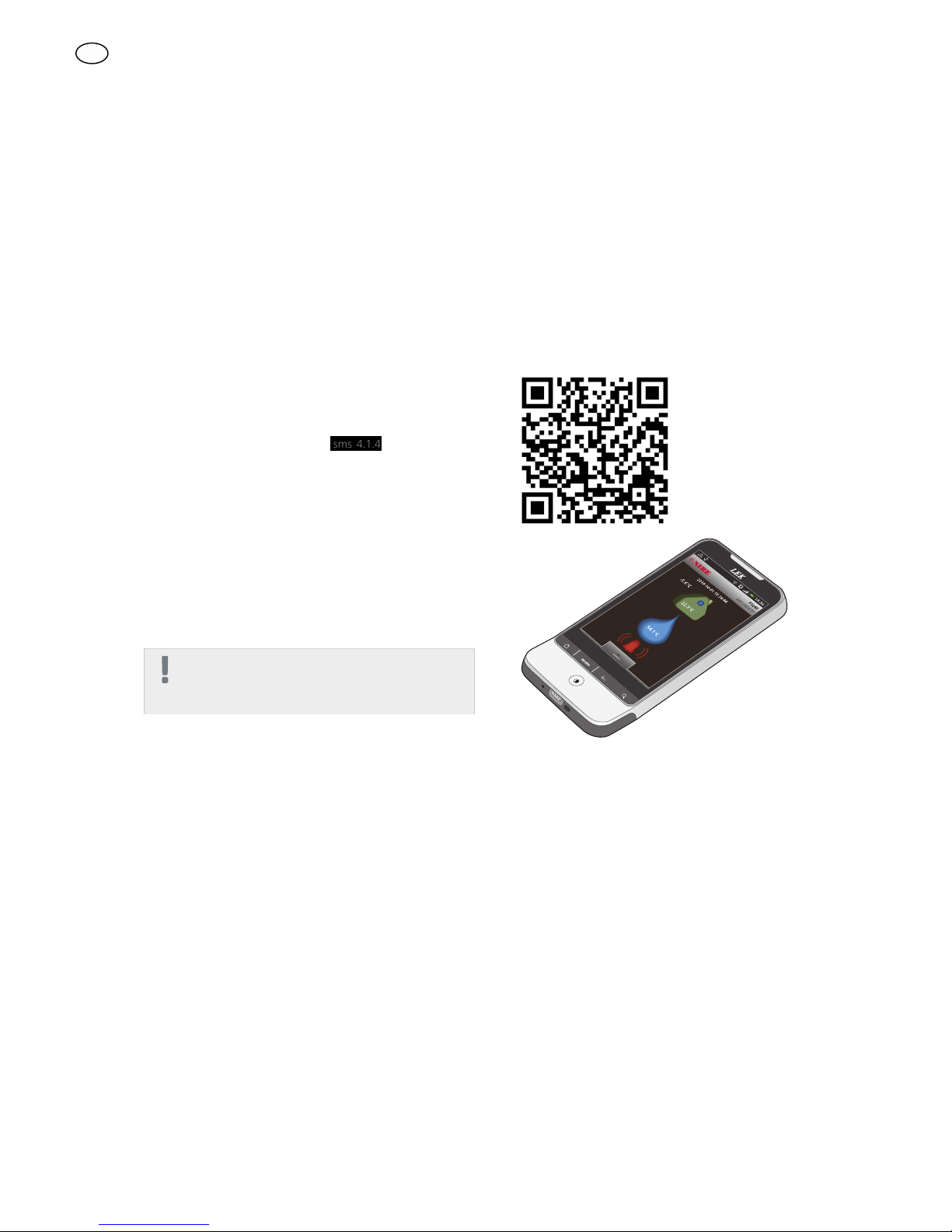

Ladda hem appen

Har mobiltelefonen operativsystemet Android går det

att använda den mobila applikationen ”NIBE Mobile

App”. Vid larm kan SMS 40 skicka SMS till inprogram-

merade mottagare och presentera det grafiskt.

1. Gå in på Android Market

2. Sök på NIBE Mobile App

3. Ladda hem

Eller scanna in qr-koden nedan med din Android-tele-

fon.

(kräver en scanner-programvara i telefonen).

Kontakt med SMS 40

SMS-kommando

SMS 40 skickar ett SMS vid strömavbrott, när värmepumpen/inomhusmodulen startar efter ett strömavbrott samt

vid bestående larm. Dessa meddelanden skickas endast till larmmottagare (meny 4.1.4, meny 5.3.5 om din värme-

pump/inomhusmodul har mjukvaruversion 2041 eller tidigare).

TÄNK PÅ!

Kommandon som skickas till/från SMS 40 ska alltid skrivas som ett ord, t.ex "?solar".

SMS 40 kan ta emot och skicka följande kommandon till värmepumpen/inomhusmodulen:

BeskrivningSvarKommando

Driftlägedrift: auto/endast tillsats?status

Temperatur (förskjutning av värmekurva i system utan rumsgivare)reg1: -10-+10

Temperatur (förskjutning av värmekurva i system utan rumsgivare),

klimatsystem 21)

reg2: -10-+10

Temperatur (förskjutning av värmekurva i system utan rumsgivare),

klimatsystem 31)

reg3: -10-+10

Temperatur (förskjutning av värmekurva i system utan rumsgivare),

klimatsystem 41)

reg4: -10-+10

Temperatur (inställning av rumstemperatur i system med rumsgiva-

re)

rumst1: 5-30

Temperatur (inställning av rumstemperatur i system med rumsgiva-

re), klimatsystem 21)

rumst2: 5-30

Temperatur (inställning av rumstemperatur i system med rumsgiva-

re), klimatsystem 31)

rumst3: 5-30

Temperatur (inställning av rumstemperatur i system med rumsgiva-

re), klimatsystem 41)

rumst4: 5-30

Tillfällig lyx (varmvatten)tlvv: till/från

Fläkthastighet. 0=normal fläkthastighet2), 3+1), 4+1)

vent: 0/1/2/3/4

Semesterinställningsem: till/från

Kompressorstatus2), 3)

status: kör/från?komp

Antal kompressorstarter2), 3)

antal starter: nn

Total drifttid, kompressor och elpatron?2), 3)

total drifttid: nn

Total drifttid, varmvatten2), 3)

- av vilken varmvatten: nn

Kompressorstatus per kylmodul (EP14 respektive EP15)4)

status: kör/från?kompm/?komps1

– ?komps8 Kompressorstatus per utedel (EB10X)7)

Antal kompressorstarter per kylmodul (EP14 respektive EP15)4), 7)

antal starter: nn

Total drifttid, kompressor per kylmodul (EP14 respektive EP15)4), 7)

total drifttid: nn

Total drifttid, varmvatten per kylmodul (EP14 respektive EP15)4), 7)

- av vilken varmvatten: nn

Antal kompressorer som producerar värme4), 7)

värme: nn?akomp

Antal kompressorer som laddar varmvatten4), 7)

varmvatten: nn

Antal kompressorer som laddar pool 14+1), 7+1)

pool: nn

Antal kompressorer som laddar pool 24+1), 7+1)

pool 2: nn

Framledningstemperaturfram: nn?temp

Returledningstemperaturretur: nn

Utomhustemperaturute: nn

Inomhustemperatur. Om rumsgivaren inte är installerad/aktiverad

visas -

inne: nn

Beräknad framledningstemperaturberfram:nn

GradminuterGM: nn

Inkommande köldbärartemperatur3), 4)

KBin: nn

Utgående köldbärartemperatur3), 4)

KBut: nn

Varmvattentemperaturvv: nn

Status på laddpump för sol-tillbehör1)

pump: kör/från?solar

Solfångartemperatur1)

BT53: nn

Soltanktemperatur, slinga1)

BT54: nn

Soltanktemperatur, topp2+1)

BT55: nn

Status på tillsatsenstatus: blockerad/från/nn kW2),

3), 5)/ nn (antal steg)4)

?ts

Tidfaktor på tillsatsen2), 3), 4), 5), 7)

tidfaktor: nn

Total drifttid, varmvatten6)

- av vilken varmvatten: nn

BeskrivningSvarParameterKommando

Ändra driftläge?status0/1!drift

Auto/endast tillsats

Tillfällig lyx, varmvatten. 0/3/6/12 timmar.?status0/3/6/12!tlvv

Temperatur (förskjutning av värmekurva i system utan

rumsgivare)

?status-10-+10!reg1

Temperatur (förskjutning av värmekurva i system utan

rumsgivare), klimatsystem 21)

?status-10-+10!reg2

Temperatur (förskjutning av värmekurva i system utan

rumsgivare), klimatsystem 31)

?status-10-+10!reg3

Temperatur (förskjutning av värmekurva i system utan

rumsgivare), klimatsystem 41)

?status-10-+10!reg4

Temperatur (inställning av rumstemperatur i system med

rumsgivare)

?status5-30!rumst1

Temperatur (inställning av rumstemperatur i system med

rumsgivare), klimatsystem 21)

?status5-30!rumst2

Temperatur (inställning av rumstemperatur i system med

rumsgivare), klimatsystem 31)

?status5-30!rumst3

Temperatur (inställning av rumstemperatur i system med

rumsgivare), klimatsystem 41)

?status5-30!rumst4

aktivering/avaktivering av semesterinställning?status1/0!sem

Återställer larm!larm

Ändra fläkthastighet. 0=normal fläkthastighet2), 3+1), 4+1)

0/1/2/3/4!vent

1) Tillbehör krävs

2) Gäller F370, F470 och F750

3) Gäller F1145/F1155 och F1245/F1255

4) Gäller F1345

5) Gäller VVM 310, VVM 320, VVM 325 och VVM 500

6) Gäller F750

7) Gäller SMO40

Exempel

För att kontrollera vilket driftläge som är valt skickas SMS-meddelandet: ?status

För att aktivera "Tillfällig lyx, varmvatten" i 12 timmar skickas SMS-meddelandet: !tlvv 12

Dessa båda kommandon besvaras med ett statusmeddelande.

Autres manuels pour SMS 40

Table des matières

Langues :

Autres manuels Nibe Unité de contrôle

Nibe

Nibe VVM S320 Guide de l'utilisateur

Nibe

Nibe PCM S40 Guide de l'utilisateur

Nibe

Nibe FLM Guide de l'utilisateur

Nibe

Nibe ACS 45 Guide de l'utilisateur

Nibe

Nibe SAM 41 Guide de l'utilisateur

Nibe

Nibe BIAWAR ME 0015 Manuel utilisateur

Nibe

Nibe SMO 40 Guide de l'utilisateur

Nibe

Nibe SAM 42 Guide de l'utilisateur

Nibe

Nibe SMO 20 Guide de l'utilisateur

Nibe

Nibe ACS 45 Guide de l'utilisateur

Nibe

Nibe SMO S40 Manuel utilisateur

Nibe

Nibe MODBUS 40 Guide de l'utilisateur

Nibe

Nibe PKM 10 Manuel utilisateur

Nibe

Nibe VVM 310 EMK Guide de l'utilisateur

Nibe

Nibe SMO 20 Manuel utilisateur

Nibe

Nibe PCS 44 Guide de l'utilisateur

Nibe

Nibe SMO 40 Guide de l'utilisateur

Nibe

Nibe AXC 20 Guide de l'utilisateur

Nibe

Nibe RCU 10 Manuel utilisateur

Nibe

Nibe FLM Guide de l'utilisateur

Nibe

Nibe PKM 05 Manuel utilisateur

Nibe

Nibe MODBUS 40 Guide de l'utilisateur

Nibe

Nibe S135 Manuel utilisateur

Nibe

Nibe DEH 310 Guide de l'utilisateur

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
