Viktig information

OBS!

Denna symbol betyder fara för människa eller

maskin.

TÄNK PÅ!

Vid denna symbol finns viktig information om

vad du ska tänka på när du installerar eller ser-

var anläggningen.

Allmänt

Om det inbyggda AUX-reläet i värmepumpen är upptaget

kan detta tillbehör används för att möjliggöra inkoppling

och styrning av följande funktioner:

• varmvattencirkulation

• blockering av tilluftsvärmning (tillbehöret BSA 10)

• styrning av externt frysskyddspjäll

• extern värmebärarpump (GP10).

VARMVATTENCIRKULATION

En pump kan styras för cirkulation av varmvattnet under

valbara perioder.

BLOCKERING AV TILLUFTSVÄRMNING

(TILLBEHÖRET BSA)

Detta tillbehör används för att blockera tilluftsvärmning

i F470 samtidigt som en viss värmeproduktion önskas

i hela eller delar av det vattenburna värmesystemet.

T.ex. kan man blockera förvärmningen av tilluften men

ändå få ut värme på golvvärmesystemet i badrummet

på sommaren.

Inställningar görs i meny 4.9.2 efter att tillbehöret

AXC 20 är aktiverat.

STYRNING AV EXTERNT FRYSSKYDDSPJÄLL

Frysskyddspjället ska vara dimensionerat för att hålla

tätt mot det undertryck som kan skapas i huset då man

exempelvis eldar i en kamin då värmepumpen är avsla-

gen. En extern tilluftskanal till till exempel braskamin

rekommenderas.

EXTERN VÄRMEBÄRARPUMP (GP10)

En extern värmebärarpump finns installerad i klimatsy-

stemet och kan styras från värmepumpen.

INNEHÅLL

Apparatlåda med tillbehörskort1 st

AXC 20 | SE4

Svenska

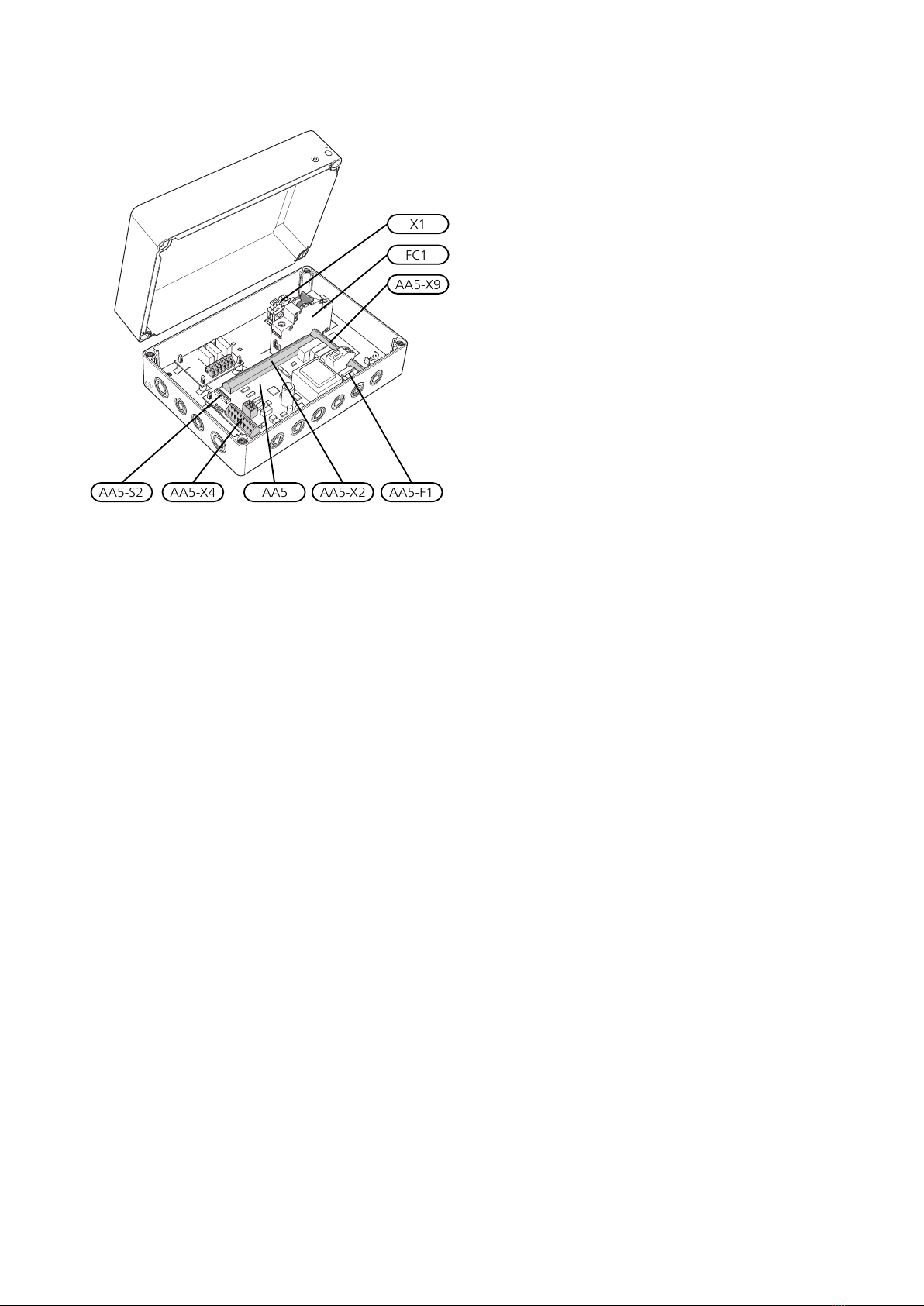

KOMPONENTPLACERING APPARATLÅDA

(AA25)

AA5

AA5-X4 AA5-F1

AA5-X9

FC1

AA5-X2AA5-S2

ELKOMPONENTER

Automatsäkring, 10AFC1

Anslutningsplint, spänningsmatningX1

TillbehörskortAA5

Anslutningsplint, blockeringAA5-X4

Anslutningsplint, kommunikationAA5-X4

Anslutningsplint, cirkulationspumpAA5-X9

DIP-switchAA5-S2

Finsäkring, T4AH250VAA5-F1

Beteckningar enligt standard IEC 81346 och ICE 61346.

Röranslutningar

Den externa värmebärarpumpen (GP10) placeras på

framledningen till klimatsystemet.

5AXC 20 | SE

Principschema

FÖRKLARING

VärmepumpEB100AXC 20AZ9

BSA 10RN1Apparatlåda med tillbehörskortAA25

Anslutning, värmebärare framXL1Extern värmebärarpumpGP10

Anslutning, värmebärare returXL2Externt frysskyddspjällQN42

Anslutning, kallvattenXL3VarmvattencirkulationQZ1

Anslutning, varmvattenXL4Blandningsventil för varmvattencirkulationFQ3

Anslutning, dockningXL8Cirkulationspump för varmvattencirkulationGP11

BackventilRM1

Trimventil för varmvattencirkulationRN1

XL 2 8 4 3 1

-QZ1-FQ3

-QZ1-GP11-QZ1-RM1

-QZ1-RN1

-QZ1

-AZ9-GP10

-AZ9-AA25

-EB100

-AZ9

-QN42

-AZ9

-RN1

AXC 20 | SE6

Anslutning mot

huvudprodukt

ALLMÄNT

OBS!

All elektrisk inkoppling ska ske av behörig

elektriker.

Elektrisk installation och ledningsdragning ska

utföras enligt gällande bestämmelser.

Huvudprodukten ska vara spänningslös vid in-

stallation av AXC 20.

OBS!

AXC 20 ska installeras via allpolig brytare med

minst 3 mm brytaravstånd. Minsta kabelarea

ska vara dimensionerad efter vilken avsäkring

som används.

TÄNK PÅ!

Reläutgångarna på tillbehörskortet får max be-

lastas med 2A (230V) totalt.

Tillbehörskortet får max belastas med 4A totalt.

OBS!

Märk upp aktuell ellåda med varning för extern

spänning.

Elschema finns i slutet av denna installatörshandbok.

ANSLUTNING AV KOMMUNIKATION

Detta tillbehör innehåller ett tillbehörskort (AA5) som

ska anslutas direkt till den kompatibla produkten på in-

gångskortet (plint AA3-X4).

Om flera tillbehör ska anslutas eller redan finns installe-

rade måste nedanstående instruktioner följas.

Det första tillbehörskortet ska anslutas direkt till plinten

i den kompatibla produkten och de efterföljande korten

ansluts i serie med föregående kort.

Använd kabeltyp LiYY, EKKX eller likvärdig.

AA5-X4

GND

AA3-X4

AA5-X4

12345678

-X9

-X2

24 20212223 1516171819 1011121314 56789 1

234

-X8

-X4

-X10

-X1

12345678

-X9

-X2

24 20212223 1516171819 1011121314 56789 1

234

-X8

-X4

-X10

-X1

Kompatibel produkt

Tillbehörskort 1

Tillbehörskort 2

AA5-X4

AA3-X4

ANSLUTNING AV MATNING

230V 50Hz

AXC20 Externt

ÖVERSIKT TILLBEHÖRSKORT (AA5)

12345678

-X9

-X2

24 20212223 1516171819 1011121314 56789 1

234

-X8

-X4

-X10

-X1

AA5-X9AA5-S2 AA5-X2

7AXC 20 | SE

EXTERN BLOCKERING

En kontakt (NO) kan anslutas till AA5-X2:23-24 för att

blockera tillbehöret. Kontakten ska vara potentilafri och

sluten kontakt medför blockering.

AXC20 Externt

AA5-X2

BLOCKERING AV FUNKTION

En kontakt kan anslutas till AA5-X2 för att blockera var

och en av de olika funktionerna. Kontakten ska vara po-

tentilafri och sluten kontakt medför blockering.

AA5-X2:15-16 blockering av varmvattencirkulation.

AA5-X2:19-20 blockering av tilluftsvärmning.

AA5-X2:17-18 blockering av extern cirkulationpump.

AA5-X2:15-16 blockering av externt frysskyddspjäll.

Blockering (GP11)

Blockering (GP10)

Blockering (RN1)

Blockering (QN42)

AXC20 Externt

Blockering (GP11 )

Blockering (GP10 )

Blockering (RN1 )

Blockering (QN42)

AA5-X2

ANSLUTNING AV

VARMVATTENCIRKULATION

Anslut varmvattencirkulationspumpen (GP11) på tillbe-

hörskortet AA5 till plint X9:1-2 och jord (PE) till plint X1.

AXC20 Externt

AA5-X9 X1

GP11

EXTERN VÄRMEBÄRARPUMP (GP10)

Anslut den externa värmebärarpumpen (GP10) på tillbe-

hörskortet AA5 till plint X9:3-4.

AXC20 Externt

AA5-X9 X1 GP10

BLOCKERING AV TILLUFTSVÄRMNING

(TILLBEHÖRET BSA 10)

Anslut blockering av tilluftsvärmning (RN1) (tillbehör

BSA) på tillbehörskortet AA5 till plint X9:5-6.

AXC20 Externt

AA5-X9

RN1

STYRNING AV EXTERNT FRYSSKYDDSPJÄLL

Anslut externt frysskyddspjäll (QN42) på tillbehörskortet

AA5 till plint X9:7-8 och jord (PE) till plint X1.

AXC20 Externt

AA5-X9 X1 QN42

DIP-SWITCH

DIP-switchen (S2) på tillbehörskortet ska ställas in enligt

nedan.

12345678

AXC 20 | SE8

Programinställningar

Programinställningen av AXC 20 kan göras via startgui-

den eller direkt i menysystemet.

STARTGUIDEN

Startguiden visas vid första uppstart efter värmepumps-

installationen, men finns även i meny 5.7.

MENYSYSTEMET

Om du inte gör alla inställningar via startguiden eller

behöver ändra någon inställning kan du göra detta i

menysystemet.

MENY 5.2 - SYSTEMINSTÄLLNINGAR

Aktivering/avaktivering av tillbehör.

Välj: "utökade funktioner för FVP".

MENY 4.9.2 - AUTOLÄGESINSTÄLLNING

Här kan du exempelvis göra följande inställningarna för

BSA 10.

• filtreringstid

• stopp förvärmning av tilluft

• stopp av tillsats

• stopp av värme

MENY 2.9.2 - VARMVATTENCIRK.

Här kan du exempelvis göra följande inställningar för

varmvattencirkulation i upp till tre perioder per dygn:

• Hur länge varmvattencirkulationspumpen ska vara

igång per drifttillfälle

•Hur länge varmvattencirkulationspumpen ska stå stilla

mellan drifttillfällena.

Tekniska data

AXC 20

175x250x100(mm)Yttermått (LxBxH)

067 609Art nr

9AXC 20 | SE

Important information

NOTE

This symbol indicates danger to person or ma-

chine .

Caution

This symbol indicates important information

about what you should consider when installing

or servicing the installation.

General

If the integrated AUX relay in the heat pump is busy,

this accessory can be used to enable the connection

and control of the following functions:

• hot water circulation

• blocking of supply air heating (accessory BSA 10)

• control of external frost protection damper

• external heating medium pump (GP10).

HOT WATER CIRCULATION

One pump can be controlled for the circulation of the

hot water during selectable periods.

BLOCKING OF SUPPLY AIR HEATING

(ACCESSORY BSA)

This accessory is used to block supply air heating in

F470 at the same time as some heat production is re-

quired in all, or parts of, the waterborne heating system.

For example, it is possible to block preheating of the

supply air but still obtain heat from the underfloor heat-

ing system in the bathroom in the summer.

Settings are adjusted in menu 4.9.2 after the accessory

AXC 20 has been activated.

CONTROL OF EXTERNAL FROST

PROTECTION DAMPER

The frost protection damper must be dimensioned to

seal against the underpressure that can be created in

the house, for example when a fire is lit in a stove with

the heat pump switched off. An external supply air duct,

for example to the stove, is recommended.

EXTERNAL HEATING MEDIUM PUMP (GP10)

An external heating medium pump is installed in the

climate system and can be controlled from the heat

pump.

CONTENTS

Unit box with accessory card1 x

AXC 20 | GB10

English

Table des matières

Langues :

Autres manuels Nibe Unité de contrôle

Nibe

Nibe VVM 500 Manuel utilisateur

Nibe

Nibe VVM S320 Guide de l'utilisateur

Nibe

Nibe EME 20 Guide de l'utilisateur

Nibe

Nibe VCC11 Guide de l'utilisateur

Nibe

Nibe DEH 310 Guide de l'utilisateur

Nibe

Nibe MODBUS 40 Guide de l'utilisateur

Nibe

Nibe CMR26 Guide de l'utilisateur

Nibe

Nibe DEH 500 Guide de l'utilisateur

Nibe

Nibe SCU 10 Manuel utilisateur

Nibe

Nibe SMO S40 Manuel utilisateur

Nibe

Nibe VCC 28 Manuel utilisateur

Nibe

Nibe VVM 225 UK 1x230V Manuel utilisateur

Nibe

Nibe SMO 20 UK Guide de l'utilisateur

Nibe

Nibe VVM 310 EMK Guide de l'utilisateur

Nibe

Nibe VVM 325 Guide de l'utilisateur

Nibe

Nibe S135 Manuel utilisateur

Nibe

Nibe DEH 310 Guide de l'utilisateur

Nibe

Nibe VVM 320 Guide de l'utilisateur

Nibe

Nibe VVM 320 Manuel utilisateur

Nibe

Nibe CMO 11 Manuel d'utilisation original

Nibe

Nibe SAM 40 Guide de l'utilisateur

Nibe

Nibe RMU S40 Guide de l'utilisateur

Nibe

Nibe VST 20 Guide de l'utilisateur

Nibe

Nibe VVM 500 Manuel utilisateur

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
