MD SPORTS DRB100 138B Manuel utilisateur

MODEL/MODELO/MODÈLE

DRB100_138B

www.medalsports.com

Instrucciones De Ensamblaje

Assembly Instructions

Instructions D'Assemblage

English FrançaisEspañol

DRB100_138B www.medalsports.com1

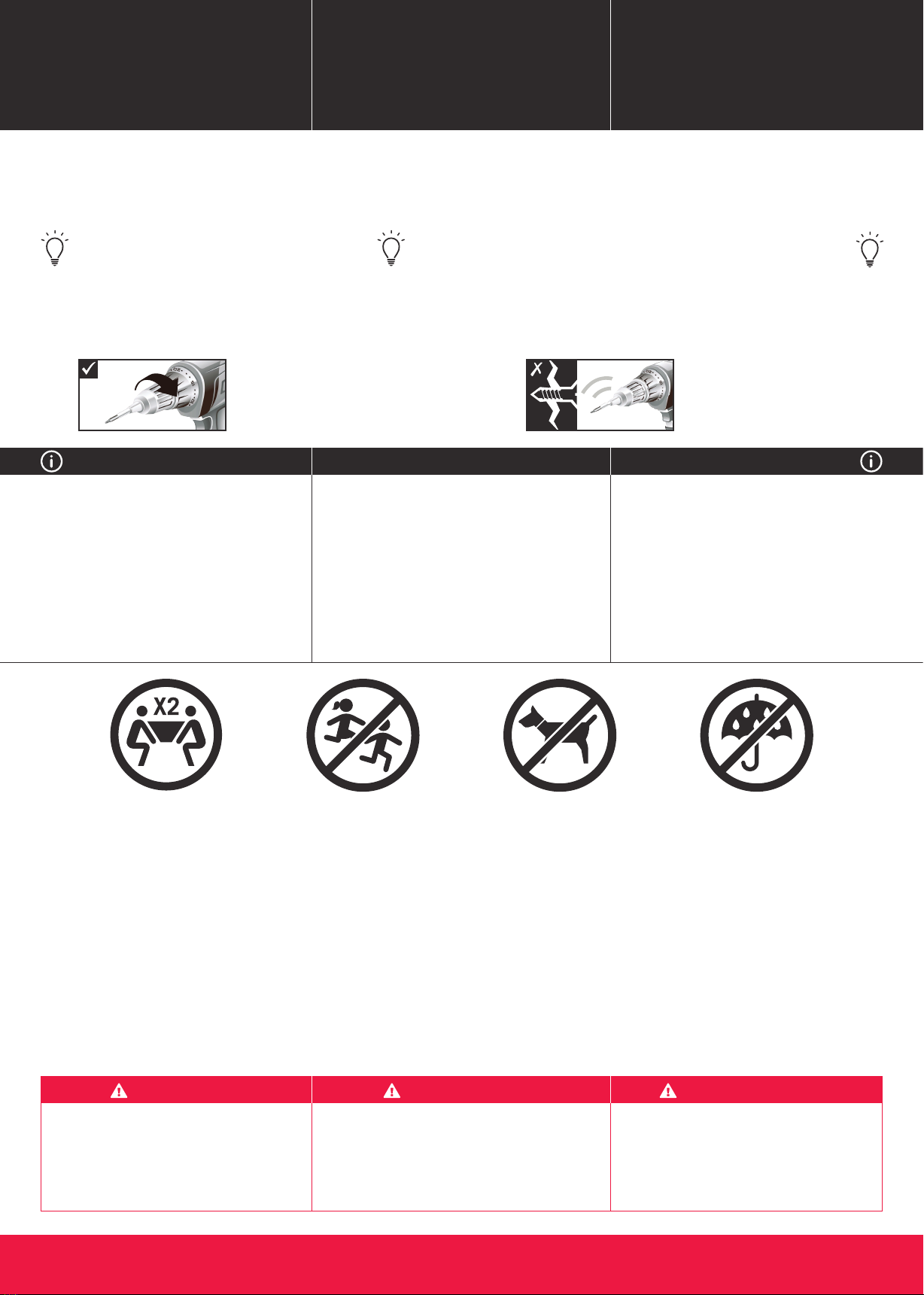

Power Tools: Set to Low Torque

Herramientas eléctricas: Bajo par

Outillage électrique: Régler sur rotation lente

High Torque: Over Tightened

Alto par: más estrictas

Rotation rapide: Trop serré

Do not use or keep product

outdoors. For indoor use

only. No wet/humid

conditions.

No use ni guarde el

producto en el exterior.

Únicamente para uso en

interiores. Mantenga el

producto libre de

condiciones húmedas o

mojadas.

N’utilisez ni ne stockez ce

produit en extérieur.

Uniquement pour utilisation

en intérieur.

Pas de conditions humides

Keep away from pets in

assembly area

Mantenga a los animales

domésticos alejados

Tenir les animaux de

compagnie à distance

No children in assembly

area

Los niños no deben estar

en el área de ensamblaje

Pas d’enfants dans la

zone d’assemblage

At least 2 adults needed

Se necesitan al menos 2

adultos

Il faut au moins 2 adultes

This product is intended for INDOOR use only.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a child's toy, adult supervision is

required for children playing this game.

Este producto está destinado únicamente para el uso

INTERIOR.

Solo use la cera espray de muebles para limpiar las

superﬁcies exteriores del producto.

Este producto no es un juguete de niños; la

supervisión de adultos es necesaria cuando los niños

hagan uso de este juego.

Ce produit est conçu pour une utilisation en

intéri eur uniquement.

Veuillez n’utiliser que du poli à meubles en

aérosol pour nettoyer les surfaces extérieures

du produit.

Ceci n’est pas un jeu d’enfant et la surveillance

d’adultes est requise pour les enfants jouant à

ce jeu.

English

OUTILS REQUISHERRAMIENTAS NECESARIASTOOLS REQUIRED

- Not Included

- Included

Adult Assembly Required.

CHOKING HAZARD - This item

contains small parts. Not suitable for

children under 3 years.

L'assemblage doit être effectué par des

adultes.

RISQUE D’ASPHYXIE - Ce produit contient

de petites pièces. Ne convient pas à des

enfants de moins de 3 ans.

El ensamblaje debe ser realizado por un

adulto.

PELIGRO DE ASFIXIA - Este artículo contiene

piezas pequeñas. No apto para menores de 3

años.

RECOMMENDED

IMPORTANT NOTICE! ¡AVISO IMPORTANTE! NOTE IMPORTANTE!

WARNING ADVERTENCIA AVERTISSEMENT

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set

a low torque and use extreme caution.

Los destornilladores eléctricos pueden

ser de gran ayuda durante el

ensamblado; sin embargo, por favor

ajuste el par de giro bajo y sea

extremadamente precavido.

Un tournevis électrique peut être

utile pour l'assemblage; utilisez

cependant une vitesse de rotation

lente et avec prudence.

Destornillador Phillips

Destornillador de

Cabeza Plana

Llave Allen

Tournevis cruciforme

Tournevis standard

(Tête plate)

Clé hexagonale

- No incluido

- Incluido

- Non inclus

- Incluse

RECOMENDADO RECOMMANDÉ

PART NUMBER

NÚMERO DE PIEZA

NUMÉRO D'ARTICLE

FIG NUMBER

NÚMERO DE FIG

NUMÉRO FIG

QUANTITY

CANTIDAD

QUANTITÉ

PART

PIEZA

PIÈCE

PART NAME Cabinet Gabinete Caisse

FOR FIG. 1

NOM DE LA PIÈCE

NOMBRE DE PIEZA

English FrançaisEspañol

DRB100_138B www.medalsports.com2

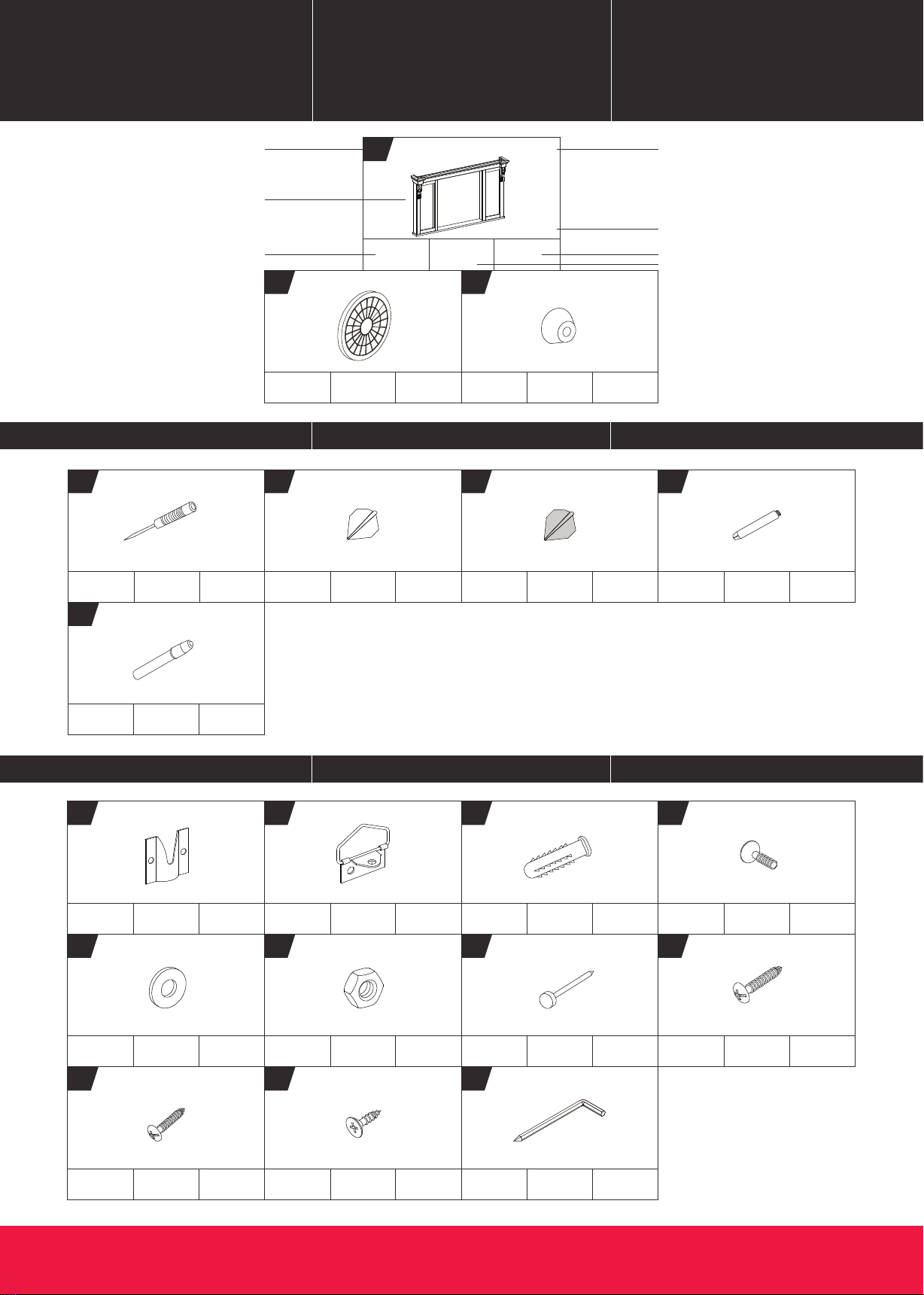

IDENTIFICATEUR DE PIÈCESIDENTIFICADOR DE PIEZASPARTS IDENTIFIER

FOR FIG. 4

Dartboard Cible

Tablero

de Dardos

FOR FIG. 4

Bumper ButoirParachoques

ACCESORIOS ACCESSOIRESACCESSORIES

HARDWARE MÉTAUXHARDWARE

FOR FIG. 6

Dart DardDardos

FOR FIG. 6

Dry Erase

Marker

Marqueur Pour

Tableau Blanc

Marcador de

Borrar Seco

FOR FIG. 6

Flip - black Rabat - noir

Capirotazo -

negro

FOR FIG. 6

Flip - yellow Rabat - jaune

Capirotazo -

amarillo

FOR FIG. 6

Shaft AxeEje

FOR FIG. 1

Mounting

Bracket

Base

d'Assemblage

Soporte de

Montaje

FOR FIG. 2

Hanging ring Anneau

suspendu

Anillo

Colgante

FOR FIG. 3

Screw

Anchor Ancre de VisTornillo Ancho

FOR FIG. 1

M4x15mm

Bolt

Boulon

M4x15mm

Cerrojo

M4x15mm

FOR FIG. 1

M4 Washer Rondelle M4Arandela M4

FOR FIG. 1

M4 Nut Ecrou M4Tuerca M4

FOR FIG. 4

2x20mm

Nail

Clou

2x20mm

Clavo

2x20mm

FOR FIG. 3

T4x35mm

Screw

Vis

T4x35mm

Tornillo

T4x35mm

FOR FIG. 4

T5x20mm

Screw

Vis

T5x20mm

Tornillo

T5x20mm

FOR FIG. 2

F3.5x12mm

Screw

Vis

F3.5x12mm

Tornillo

F3.5x12mm

A10 A11

Allen Key Clé

hexagonale

Llave Allen

FOR FIG. 1

LED Light Lampe LEDLuz LED

FOR FIG. 1

Battery Box Boitier

de Batterie

Caja de

Batería

FOR FIG. 1

F3.5x3.5mm

Screw

Vis

F3.5x3.5mm

Tornillo

F3.5x3.5mm

FOR FIG. 1

Wire Clip Broche

de Câble

Clip de

Alambre

Find a clean, level place to begin

the assembly of your product.

Verify that you have all listed parts

as shown on the part list pages.

Encuentre un lugar limpio y nivelado

para comenzar el ensamblaje del

producto.

Compruebe que tenga todas las piezas

que se muestran en la lista de piezas.

Trouvez un endroit propre et plat

pour commencer à assembler

votre produit.

Vériﬁez que vous avez toutes les

pièces énumérées comme

indiqué sur les pages de liste des

pièces.

AVANT L’ASSEMBLAGEANTES DE MONTARBEFORE ASSEMBLY

Darts are sports equipment for adults,

not a toy for use by children. Never use

when any person or animal is in the

vicinity of the intended ﬂight path of

the dart. All players and spectators

must be behind the player throwing

the darts.

Le jeu de ﬂéchettes est un équipement

sportif pour adultes. Ne jamais l’utiliser

quand une personne ou un animal est

à proximité de la trajectoire de vol

d’une ﬂéchette. Tous les joueurs et

spectateurs doivent se trouver derrière

le joueur lançant les ﬂéchettes.

Dardos son equipos deportivos para

adultos, que no es un juguete para niños.

Nunca uses cuando cualquier persona o

animal esten en los alrededores de la

tracyectoria de vuelo intencionado del

dardo. Todos los jugadores y espectadores

deben estar detrás de lanzamiento de

dardos.

WARNING ADVERTENCIA AVERTISSEMENT

English Español

ACCESORIOSACCESSORIES

English FrançaisEspañol

DRB100_138B www.medalsports.com3

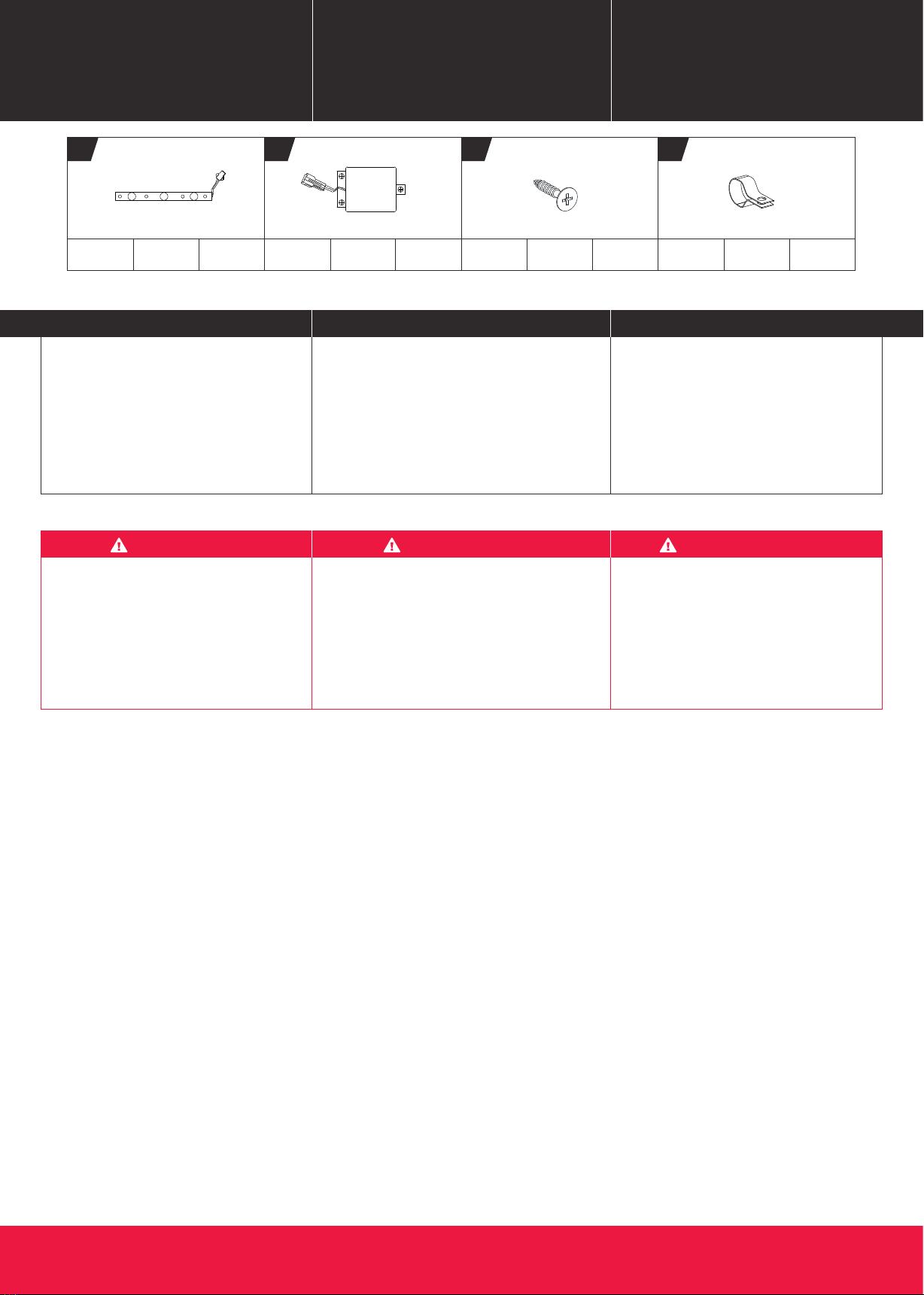

PIÈCES PRÉINSTALLÉESPIEZAS PREINSTALADASPRE-INSTALLED PARTS

English Español

ACCESORIOSACCESSORIES

English FrançaisEspañol

DRB100_138B www.medalsports.com4

ASSEMBLAGEMONTAJEASSEMBLY

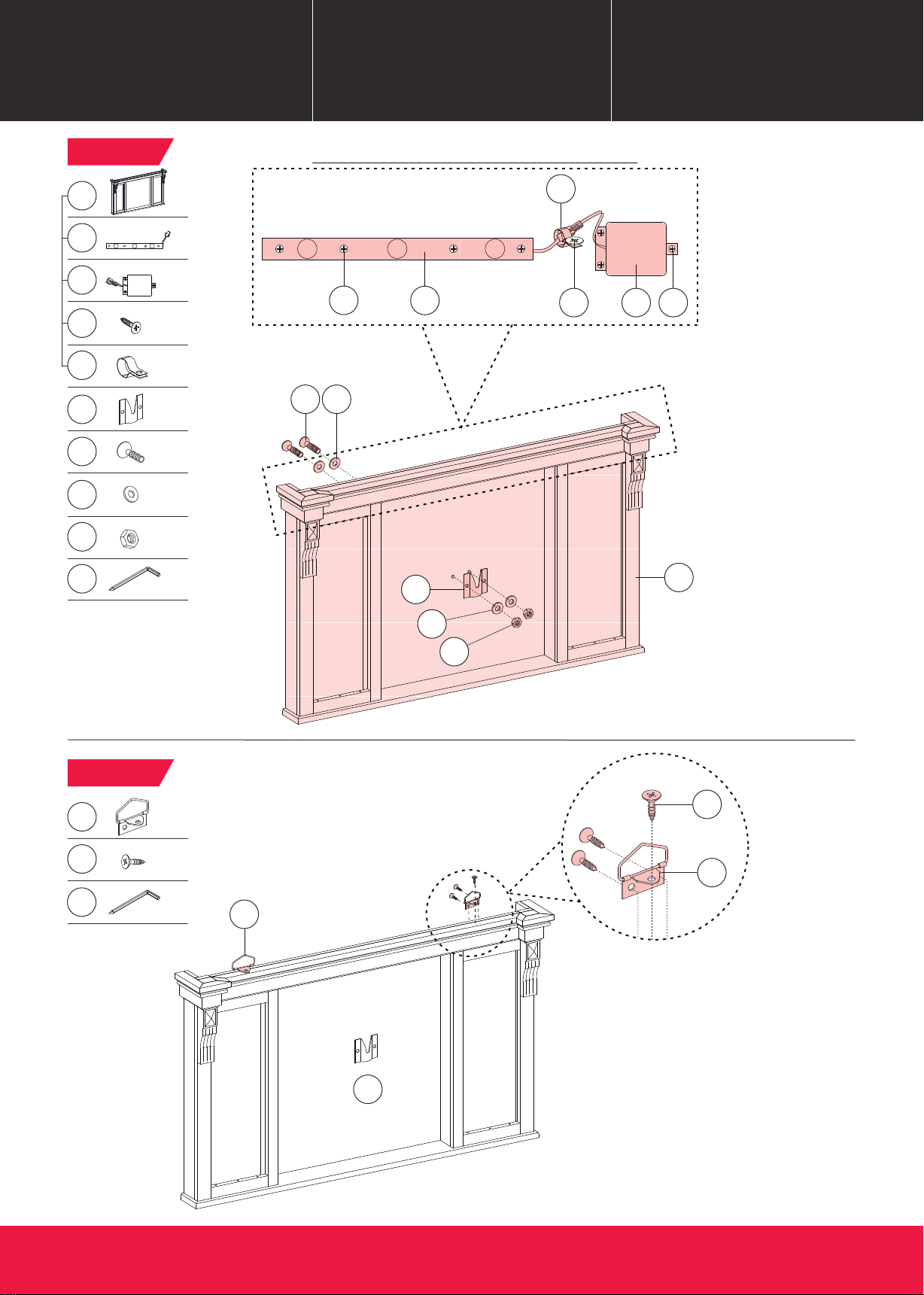

FIG. 1

Pre-installed

A11

A10

FIG. 2

A10

A11

A4 A5

TOP VIEW / VISTA SUPERIOR / VUE SUPÉRIEURE

P3 P1 P2 P3P3

FIG. 3

A11

Note: Mark the spots indicated on FIG. 3. Drill holes on the marked spots and insert Screw Anchors (A3). Then attach

the Dartboard Cabinet to the wall using two Screws (A8).

/ Nota: Marque los puntos indicados en la FIG. 3. Taladre los agujeros en los puntos marcados e inserte los Anclajes

de Tornillo (A3). Luego ﬁje el armario de la diana de dardos a la pared utilizando dos Tornillos (A8).

/ Note: Marquez les endroits indiqués sur la Fig. 3. Percez des trous sur les endroits marqués et insérez les ancrages à

vis (A3). Ensuite, ﬁxez l’armoire de jeux de ﬂéchettes au mur à l’aide de deux vis (A8).

English Español

ACCESORIOSACCESSORIES

English FrançaisEspañol

DRB100_138B www.medalsports.com5

ASSEMBLAGEMONTAJEASSEMBLY

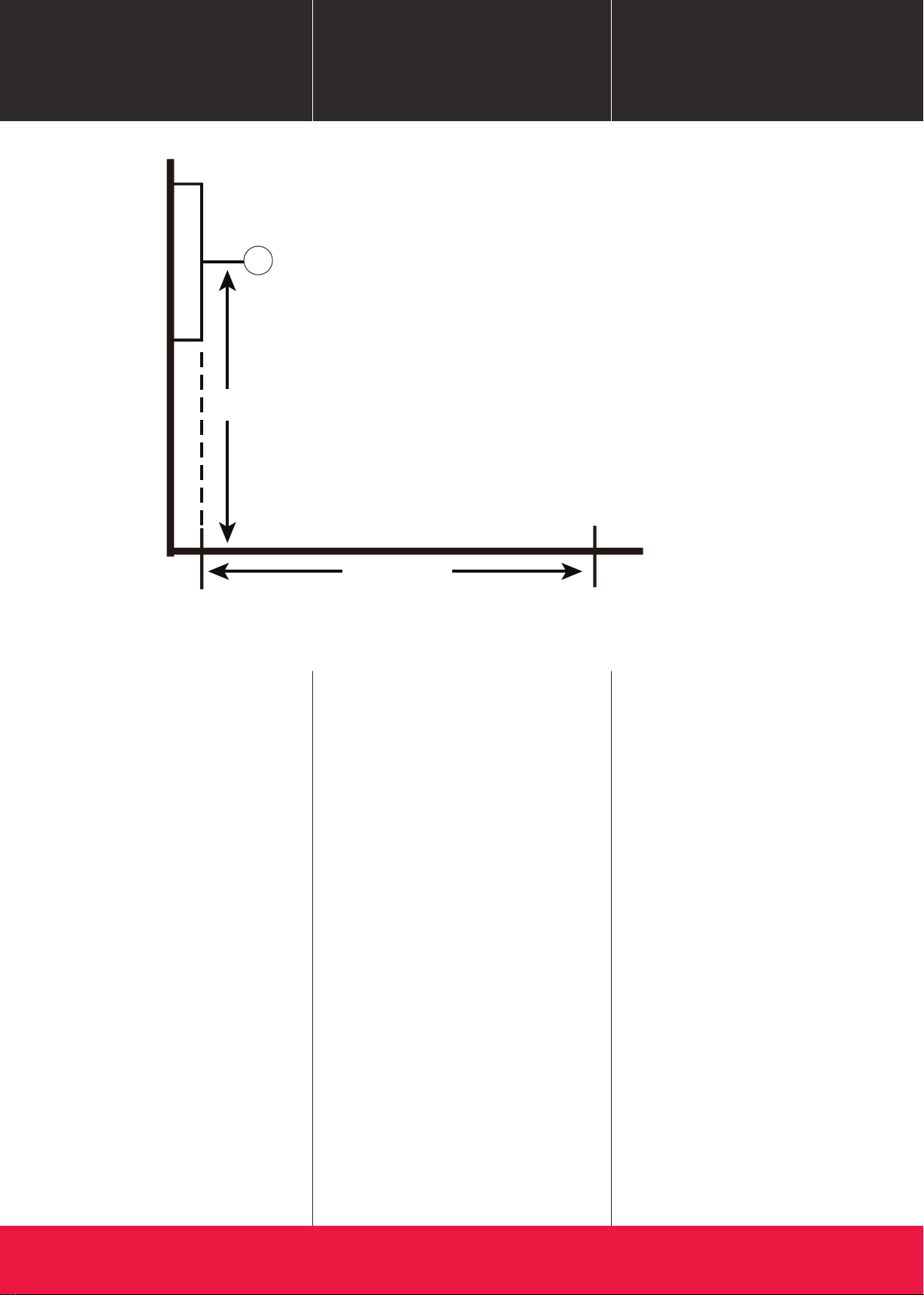

Wall / Pared / Mur

49cm

(19.25 in)

206cm

(81 in)

5mm

Note: Leave 5 mm distance between

the wall and backside of cabinet.

/ Nota: Deje 5 mm de distancia entre la

pared y la parte trasera del armario.

/ Note : Laisser une distance de 5 mm

entre le mur et l'arrière de l'armoire.

English Español

ACCESORIOSACCESSORIES

English FrançaisEspañol

DRB100_138B www.medalsports.com7

ASSEMBLAGEMONTAJEASSEMBLY

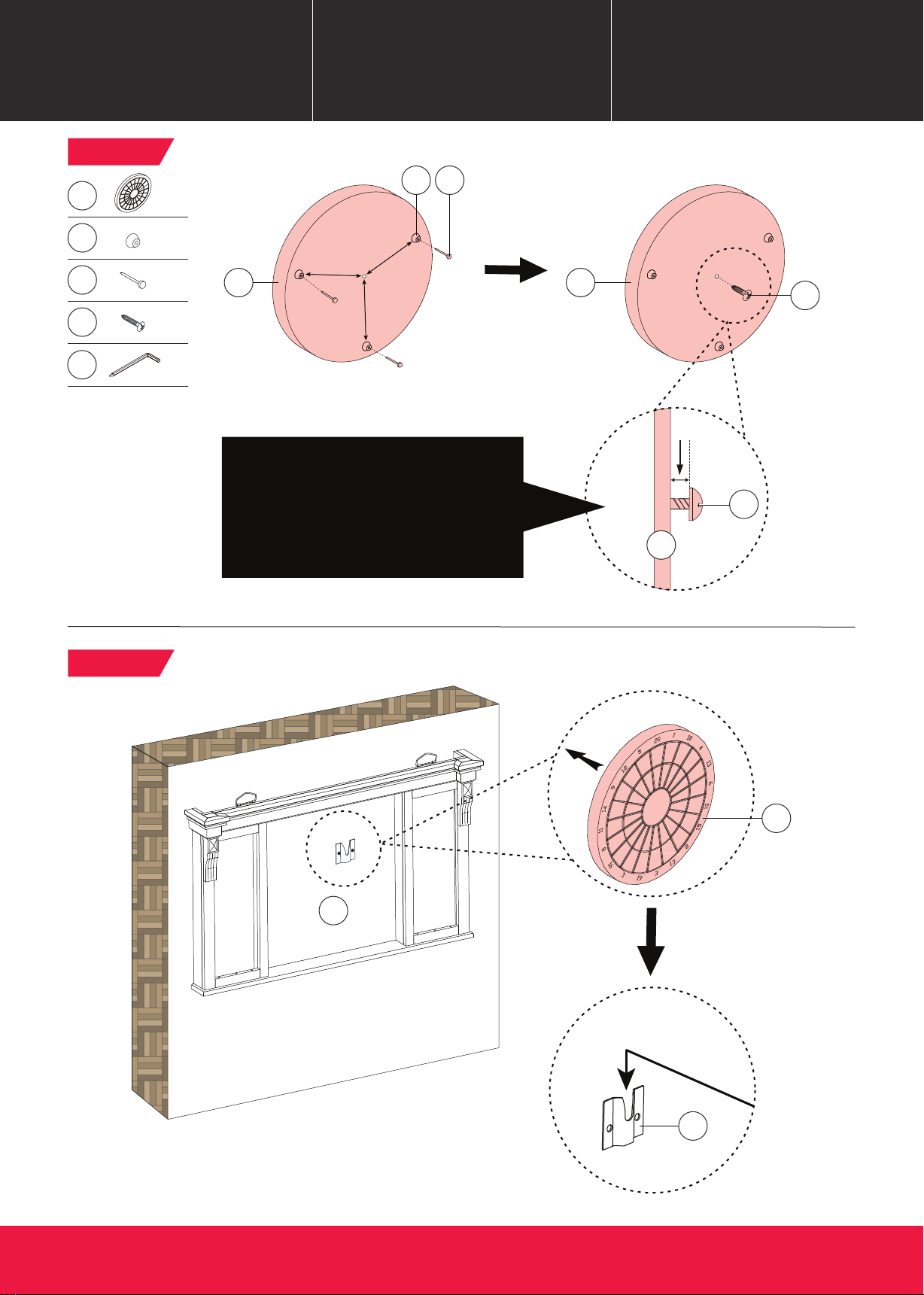

FIG. 4

FIG. 5

(19,05cm)

7.5 in

(19,05cm)

7.5 in

(19,05cm)

3 A7

Note: Leave 5 mm from dartboard to hang

on Mounting Bracket (A1) later.

/ Nota: Deje 5 mm desde la diana para

colgarla luego en el Soporte Montaje (A1).

/ Note: Attendez 5 mm en ce qui concerne le

jeu de fléchettes pour pouvoir accrocher le

support de montage (A1).

A11

5mm

2A9

English Español

ACCESORIOSACCESSORIES

English FrançaisEspañol

DRB100_138B www.medalsports.com8

ASSEMBLAGEMONTAJEASSEMBLY

Please shake before use.

Please use soft cloth to wipe

out the dry erase marks.

Agite antes de usar.

Use un paño suave para borrar las

marcas en seco.

Secouer avant utilisation.

Veuillez utiliser un chiffon doux

pour essuyer les marques

effaçables à sec.

MARCADOR DE BORRAR SECODRY ERASE MARKER

PUSH

/ EMPUJAR / PRESSER

BWRITE

/ ESCRIBIR / ÉCRIRE

SHAKE

/ AGITAR / SECOUER

ARECAP

/ VOLVER A TAPAR

/ RECAPTULER

ANTES DE MONTAR

FIG. 6

5 & 6

English Español

ACCESORIOSACCESSORIES

English FrançaisEspañol

DRB100_138B www.medalsports.com9

INSTALLATION DES PILESINSTALACIÓN DE LAS PILASINSTALL BATTERIES

WARNING ADVERTENCIA AVERTISSEMENT

Require 4 pcs “AA” Batteries (Not

included).

Do not mix old and new batteries.

Do not mix alkaline, standard

(carbon zinc), or rechargeable

(nickel - cadmium) batteries.

4 Piles “AA” requises (Non incluses).

Ne pas mélanger nouvelles et

vieilles piles.

Ne pas mélanger des piles

alcalines, standard (carbone, zinc),

ou rechargeables (nickel - cadmium).

Requiere 4 piezas de Baterias “AA” (No

incluido).

No mezcles baterias viejas y nuevas.

No mezcles baterias alkalina, estándar

(carbon zinc), o recargable

(níquel-cadmio).

Battery Box: Remove the battery

cover and insert 4 “AA” Batteries into

the battery box.

( 4 “AA” Batteries not included).

Reminding:

●Batteries must be installed

according to the correct

polarization (+ and -) required.

●Please clean the battery contacts

and also those of the device prior to

battery installation.

●If the game will not be used for a

long period of time, we recommend

that the batteries should be

removed.

Compartiment des piles: Enlevez le

couvercle de la batterie et insérez 4

piles “AA” dans le boitier.

(Les 4 piles “AA” ne sont pas

incluses).

Rappel:

●Les piles doivent être installées en

fonction de la polarité requise (+ y -).

●Veuillez nettoyer les contacts de la

pile et aussi ceux de l'appareil avant

de mettre la pile en place.

●Si vous n’utilisez pas le jeu

pendant une longue période

temps, nous vous recommandons

de retirer les piles.

recommend that the batteries

should be removed.

Caja de Batería: Quite la tapa de batería e

inserte 4 “AA” Baterias a la caja de batería.

(No incluida 4 “AA” baterias).

Atención:

●Las baterías deben estar instaladas de

acuerdo con las correctas polaridades (+ y

-) como requerido.

●Favor de limpiar los contactos de las

baterías y también aquells del dispositivo

antes de instalar la batería.

●Si no jugará el juego por un largo

período de tiempo, recomendamos que

quite las baterias.

English Español

ACCESORIOSACCESSORIES

English FrançaisEspañol

DRB100_138B www.medalsports.com10

JEUX DE DARTS TRÉS

EN VOGUEF

JUEGOS DE DARDOS POPULARPOPULAR DART GAMES

Toe Line / Línea del dedo de pie

/ Ligne de jeu

Throwing line / Línea de lanzamiento / Corde de lancer

Floor / Suelo / Sol

1.73M

(68.125 IN)

From ﬂoor to center of bullseye

/ Desde el suelo al centro de diana

/ Du sol au centre de la cible

2.37M (93.25 IN)

301-901

This popular tournament and pub game is

played by subtracting each dart from the

starting number (301) until the player reaches

exactly 0 (zero). (You can start the game with

any point total you wish ranging 301-901). If a

player goes past zero it is considered a “Bust”

and the score returns to where it was at the

start of that round. For example, if a player

needs a 32 to ﬁnish the game and he/she hits

a 20, 8, and 10 (totals 38), the score goes back

to 32 for the next round.

In playing the game, the double in / double

out rules can be used.

- Double In - A double must be hit before

points are subtracted from the total. In other

words, a player’s scoring does not begin until

a double is hit.

- Double Out - A double must be hit to end

the game. This means that an even number

is necessary to ﬁnish the game.

- Double In and Double Out - A double is

required to start and end scoring of the

game by each player.

301-901

Este torneo popular y juego de pub se juega

restando cada dardo desde el número inicial

(301) hasta que el jugador llega exactamente 0

(cero). (Ud. puede iniciar el juego con cualquier

punto total que ud. quería recorrer 301-901). Si

un jugador pasa por cero se considera como un

"Bust" y la puntuación vuelve a donde estaba el

comienzo de la ronda. Por ejemplo, si un jugador

necesita 32 para terminar el juego y se realiza un

20, 8 y 10 (Total 38), la puntuación se remonta a

32 para la siguiente ronda.

En el juego, las reglas de doble in / doble out

podrían ser aplicado.

- Doble In - Un Doble debe ser golpeado antes

de puntos están substracto de total. En otras

palabras, la puntuación del jugador no

comienza sino hasta que un doble sea

golpeado.

- Doble Out - Un Doble debe ser golpeado para

terminar el juego. Esto signiﬁca que un número

par es necesario para terminar el juego.

- Doble In y Doble Out - Un doble es requerido

para iniciar y terminar la puntuación del juego

por cada jugador.

301-901

Ce jeu tournoi et de pub très largement

partiquè se joue en déduisant les points

rapportés par chaque dard du total de

départ de (301) jusqu’à ce que le joueur

atteigne exactement 0 (zéro). On peut

jouer le total que I’on désire de 301 à

901). Si un joueur dépasse zéro, I a volée

est considérée commenulle et le joueur

conserve son capital restant avant

celle-ci. Par exemple, s’il faut à un

joueur un 32 pour terminer le jeu et s’il

pointe 20, 8 et 10 (total 38), le score

retourne à 32 pour la volée suivante.

Pour ce jeu, on peut choisir I’option

début avec un double ou ﬁn avec un

double.

- Début avec un double - II faut faire un

double avant de pouvoir commencer à

décompter, autement dit, les points ne

commencent à compter qu’après un

double.

- Fin avec un double - II faut faire un

double pour ﬁnir la partie. Cela signiﬁe

qu’il faut un nombre pare pour ﬁnir la

partie.

- Début avec un double et ﬁn avec un

double - II faut un double pour

commencer et ﬁnir le score par tous

les joueurs.

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS SMUS1518435 Manuel utilisateur

MD SPORTS

MD SPORTS ARC144_017B Manuel utilisateur

MD SPORTS

MD SPORTS AWH084 098E Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y19022 Manuel utilisateur

MD SPORTS

MD SPORTS FS048Y20002 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y21021 Manuel utilisateur

MD SPORTS

MD SPORTS BL066Y23011 Manuel utilisateur

MD SPORTS

MD SPORTS BLL100_047B Manuel utilisateur

MD SPORTS

MD SPORTS 1651088 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y22016 Manuel utilisateur

MD SPORTS

MD SPORTS 18406 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y22017 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y22016 Manuel utilisateur

MD SPORTS

MD SPORTS AH072Y22006 Manuel utilisateur

MD SPORTS

MD SPORTS Barrington AC108Y19005 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y21019 Manuel utilisateur

MD SPORTS

MD SPORTS FS058Y19002 Manuel utilisateur

MD SPORTS

MD SPORTS AH060Y19009 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y19011 Manuel utilisateur

MD SPORTS

MD SPORTS AWH044_017M Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y20018 Manuel utilisateur

MD SPORTS

MD SPORTS FS048Y19002 Manuel utilisateur

MD SPORTS

MD SPORTS 1639021 Manuel utilisateur

MD SPORTS

MD SPORTS AH072Y21004 Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
