MD SPORTS FS048Y19002 Manuel utilisateur
Instrucciones De Ensamblaje
Assembly Instructions
MODEL/MODELO
FS048Y19002
WM MX
www.medalsports.com
LEA ESTAS INSTRUCCIONES ANTES DE
UTILIZAR EL PRODUCTO
FUTBOLITO DE MESA
MODELO: FS048Y19002
CONTENIDO: 1 MESA DE FUTBOL DESARMADA CON
ACCESORIOS
EDAD RECOMENDADA: 8 AÑOS EN ADELANTE
HECHO EN CHINA
IMPORTADOR: COMERCIALIZADORA MEXICO
AMERICANA S. DE R.L. DE C.V., AV. NEXTENGO
NO. 78, COL. SANTA CRUZ ACAYUCAN,
AZCAPOTZALCO, CIUDAD DE MEXICO, MEXICO,
TELEFONO: 55 58 99 12 00 EXT. 31616

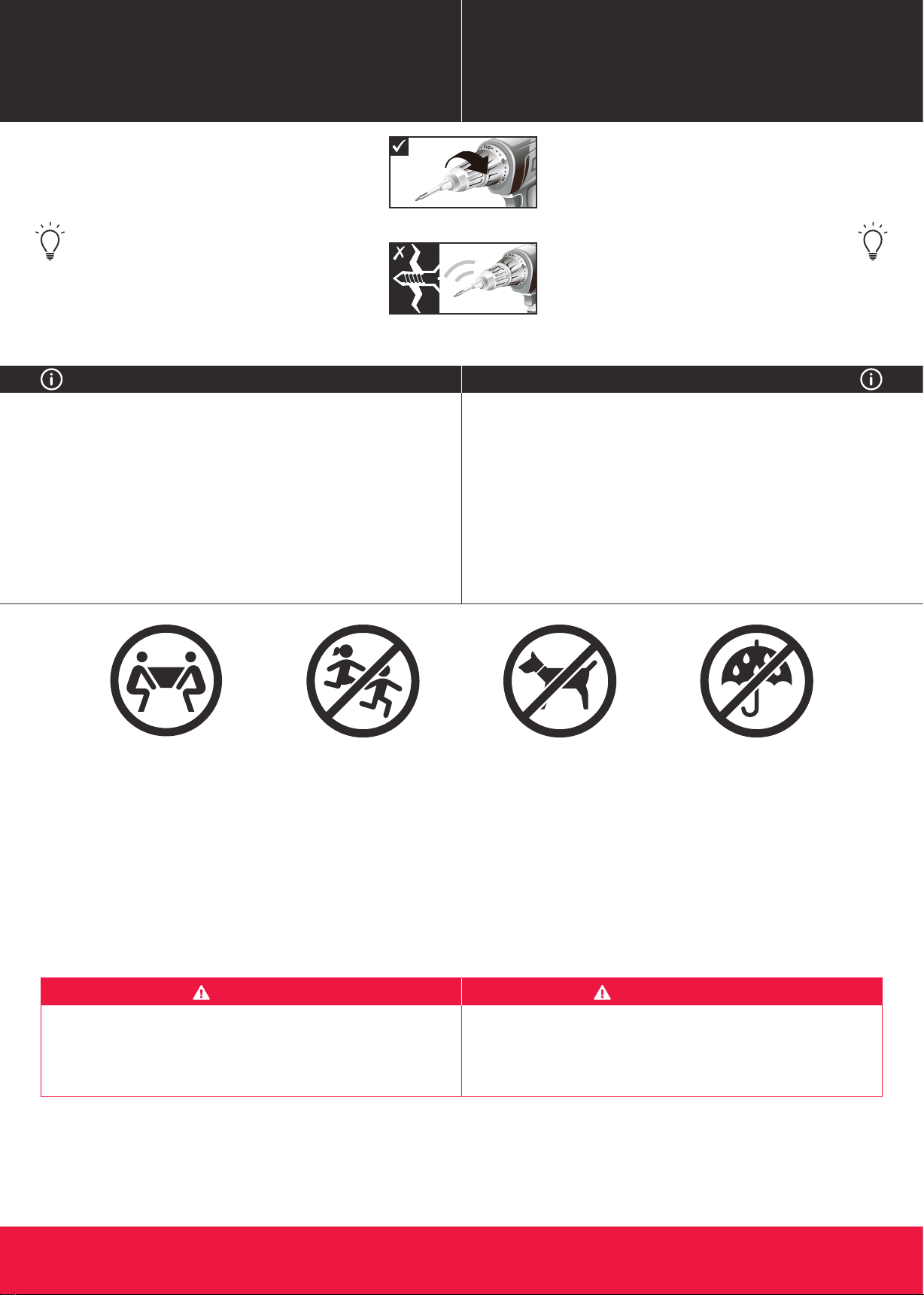

Power Tools: Set to Low Torque
Herramientas eléctricas: Bajo par
High Torque: Over Tightened
Alto par: más estrictas
Do not use or keep
product outdoors. For
indoor use only. No
wet/humid conditions.
No usar o guardar el
producto en el exterior.
Solo para uso en interior.
No utilizar ni guardar el
producto en lugares
humedos o mojados
Keep away from pets in
assembly area
Mantener alejados a los
animales domesticos del
area de ensamble
No children in assembly
area
No deben estar los niños
en el area de ensamble
At least 2 adults needed
Se necesitan al menos 2
adultos
This product is intended for INDOOR use only.
Please do not sit, climb or lean on the product.
Please do not drag the product when moving it in
order to avoid damaging the legs.
Please only use spray furniture polish to clean the
exterior surfaces of the product.
This is not a child’s toy, adult supervision is required
for children playing this game.
1.
2.
3.
4.
5.
Este producto está destinado para el uso INTERIOR
solamente.
Por favor no sientes, subas o inclínes el producto.
Por favor no arrastres el producto cuando está
moviendo para evitar el daño sobre las piernas.
Por favor use solamente spray para muebles para
limpiar la superficie exterior del producto.
Esto no es un juguete de niños, se requieren la
supervisión adulta para niños cuando esté jugando al
juego.
1.
2.
3.
4.
5.
English Español
HERRAMIENTAS NECESARIASTOOLS REQUIRED
- Not Included
- Not Included
- Included
RECOMMENDED RECOMENDADO
IMPORTANT NOTICE! ¡AVISO IMPORTANTE!
Adult Assembly Required.
CHOKING HAZARD - This item contains small parts
or / and small balls. Not suitable for children under 3
years.
El ensamblaje debe ser realizado por un adulto.
PELIGRO DE ASFIXIA - Este artículo contiene piezas
pequeñas y / o pequeñas bolas. No es apto para niños
menores de 3 años de edad.
WARNING ADVERTENCIA
X2
Phillips Screwdriver
Standard (Flat Head
Screwdriver)
Allen Key
Electric Screwdrivers may be helpful
during assembly; however, please set a low
torque and use extreme caution.
Los destornilladores eléctricos pueden ser
de gran ayuda durante el ensamblado; sin
embargo, por favor ajuste el par de giro
bajo y sea extremadamente precavido.
Destornillador Phillips
Destornillador de
Cabeza Plana
Llave Allen
- No incluido
- No incluido
- Incluido
FS048Y19002 www.medalsports.com1 (Continúe en la siguiente página)(Continued on the next page)
ACCESORIOSACCESSORIES
FS048Y19002 www.medalsports.com2 (Continúe en la siguiente página)(Continued on the next page)
English Español

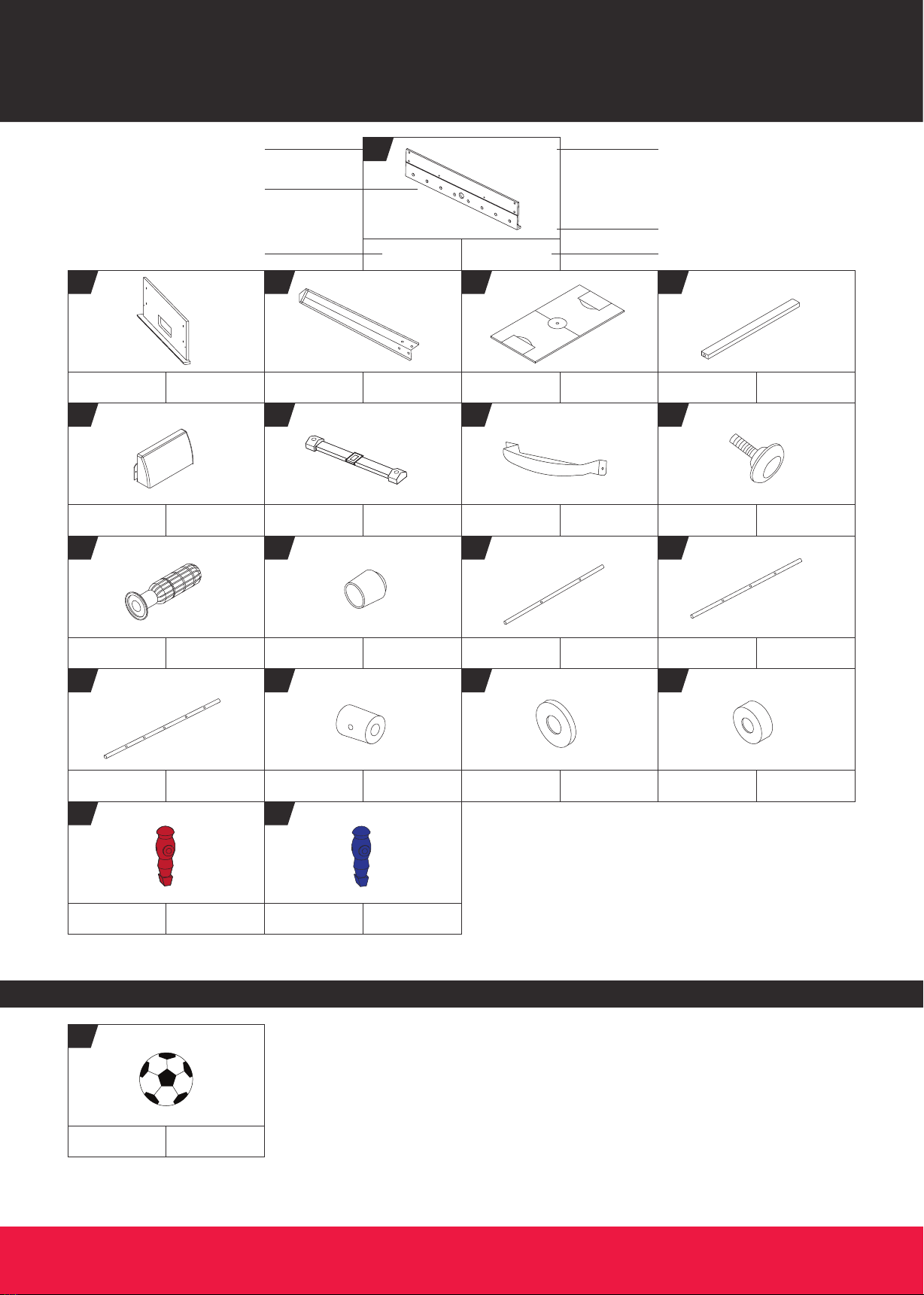

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER
Side Apron Delantal Lateral
1
x2
FOR FIG. 1
PART NUMBER
NÚMERO DE PIEZA
FIG. NUMBER
NÚMERO DE FIG
QUANTITY
CANTIDAD
NOMBRE DE PIEZA
PART
PIEZA
PART NAME
Soccer Ball Bola de Fútbol
20
x2
Foam Bumper Bómper de
Espuma
17
x16
FOR FIG. 5
Player - Red Jugador - Rojo
18
x11
FOR FIG. 5
Player - Blue Jugador - Azul
19
x11
FOR FIG. 5
5-Hole Rod Barra de 5
Agujeros
14
x2
FOR FIG. 5
Stop Ring Anillo de tope
15
x4
FOR FIG. 5
Rod Washer Arandela
de Barra
16
x16
FOR FIG. 5
Leg Leveler Nivelador
de Pierna
9
x4
FOR FIG. 1
Handle Manija
10
x8
FOR FIG. 7
Rod End Cap Gorra de
Barra Final
11
x8
FOR FIG . 7
2-Hole Rod Barra de 2
Agujeros
12
x2
FOR FIG . 5
Support Brace Abrazadera de
Soporte
5
x2
FOR FIG. 3
3-Hole Rod Barra de 3
Agujeros
13
x4
FOR FIG. 5
Goal Box-Top Caja de Gol -
Superior
6
x2
FOR FIG. 8
Slide Scorer Marcador
deslizador
7
x2
FOR FIG. 6
Goal Box-Bottom Caja de Gol -
Inferior
8
x2
FOR FIG. 8
End Apron Delantal Final
2
x2
FOR FIG. 1, 3
Leg Pierna
3
x4
FOR FIG. 4
Playfield Campo del juego
4
x1
FOR FIG. 2
PIEZAS PREINSTALADASPRE-INSTALLED PARTS
ANTES DE MONTARBEFORE ASSEMBLY
FS048Y19002 www.medalsports.com3 (Continúe en la siguiente página)(Continued on the next page)
English Español
HARDWAREHARDWARE
5/16’’x1-1/8’’
Bolt
Cerrojo
5/16’’x1-1/8’’
A1
x16
FOR FIG. 4
5/16’’ Washer 5/16’’ Washer
A2
x16
FOR FIG. 4
4x35mm Flat
Head Screw
Tornillo de cabeza
plana 4x35mm
A3
x8
FOR FIG. 1, 3
3x18mm Round
Head Screw
Tornillo de Cabeza
Redonda 3x18mm
A5
x22
FOR FIG. 5
4x12mm Screw Tornillo 4x12mm
A7
x8
FOR FIG. 8
3x18mm Screw Tornillo 3x18mm
A6
x4
FOR FIG. 6
4x35mm Round
Head Screw
Tornillo de Cabeza
Redonda 4x35mm
A4
x4
FOR FIG. 3
Allen Key Llave Allen
A9
x1
3x8mm Screw Tornillo 3x8mm
A8
x8
FOR FIG. 5
Plastic Rod
Bushing
Cojinete de Barra
Plástica
P1
x16
FOR FIG. 1
Plastic Ball
Entry Rim
Llanta de Entrada
de Pelota Plástica
P2
x2
FOR FIG. 1
5/16’’ T-Nut T-Tuerca 5/16’’
P3
x20
FOR FIG. 1, 3, 4
Do Not Return This Product To The Store.
Please Keep Your Instructions! Your Model number is
necessary should you need to contact us. Please read
through this instruction manual book to familiarize
yourself with all parts and assembly steps. Kindly refer to
the parts list below and be sure that all parts have been
included.
No devuelva este producto a su local de venta.
¡Por favor guarde las instrucciones! Es necesario el
número de modelo para contac tarse con nosotros. Por
favor léa las instrucciones para poder familiarze con las
piezas y los pasos para armar. Corrobore que todas las
piezas que aparecen en el “Lista de Partes” se encuentren
en el paquete.
¡AVISO IMPORTANTE!IMPORTANT NOTICE!
Find a clean, level place to begin the assembly of your
product.
Verify that you have all listed parts as shown on the
part list pages.
1.
2.
Encuentre un lugar limpio y nivelado para comenzar
el ensamblaje del producto.
Compruebe que tenga todas las piezas que se
muestran en la lista de piezas.
1.
2.
MONTAJEASSEMBLY
FS048Y19002 www.medalsports.com4 (Continúe en la siguiente página)(Continued on the next page)
English Español

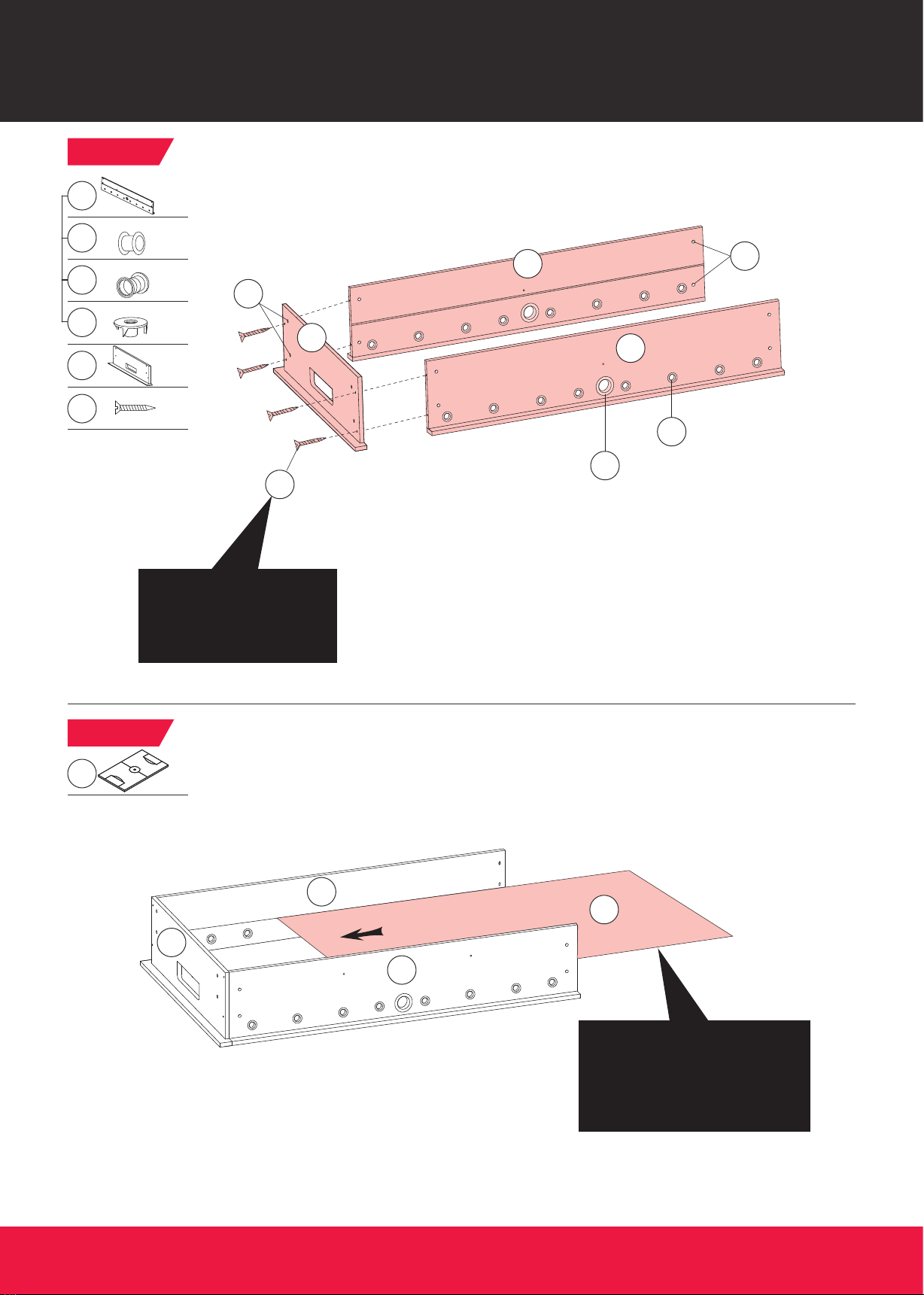

FIG. 1
1
x16
x2
P1
x2
P2
A3
Pre-installed
Pre-installed
x12
P3
P3
P3
Pre-installed
x1
2
x4
FIG. 2
x1
4
1
1
P1
P2
2
A3
Note: Playfield graphic should
face down when assembling.
/ Nota: El gráfico del campo de
juego debe estar cara hacia abajo
cuando está ensamblando.
2
1
1
4
Note: Do not tighten the
screws at this step.
/ Nota: Que no ajustes los
tornillos en este paso.
(Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
FS048Y19002 www.medalsports.com5 (Continúe en la siguiente página)(Continued on the next page)
English Español
FIG. 3
2x1
x2
5
x4
A3
x4
A4
Note: After this step, tighten
Screws (A3).
/ Nota: Luego de este paso,
apriete los tornillos (A3).
1
1
2
A3
A4
P3
x4
P3
Pre-installed
5
5
MONTAJEASSEMBLY
FS048Y19002 www.medalsports.com6 (Continúe en la siguiente página)(Continued on the next page)
English Español
FIG. 4
3
x4
x4
P3
x4
9
Pre-installed
x16
A1
A2 x16
A9 x1
Two strong adults are recommended to turn over the
table as shown.
1. Lift the table off the ground.
2. Turn the table over.
3. Place it on all four feet at the same time on the ground.
Se recomienda la participación de dos adultos para
invertir la mesa como se muestra.
1. Levante la tabla del suelo.
2. Voltee la mesa.
3. Coloque las cuatro patas en el suelo al mismo tiempo.
CAUTION: PRECAUCIÓN:
DO NOT LEAN THE
TABLE ON ITS LEGS
/ NO INCLINAR LA MESA
SOBRE LAS PATAS
DO NOT HOLD THE TABLE
BY THE LEGS
/ NO SOSTENER LA MESA
POR LAS PATAS
HOLD BY THE
TABLETOP
/ SOSTENER DE
LA SUPERFICIE
DE LA MESA
CABINET
/ GABINETE
P3
9
3
3
3
3
A1
A2
MONTAJEASSEMBLY
FS048Y19002 www.medalsports.com7 (Continúe en la siguiente página)(Continued on the next page)
English Español

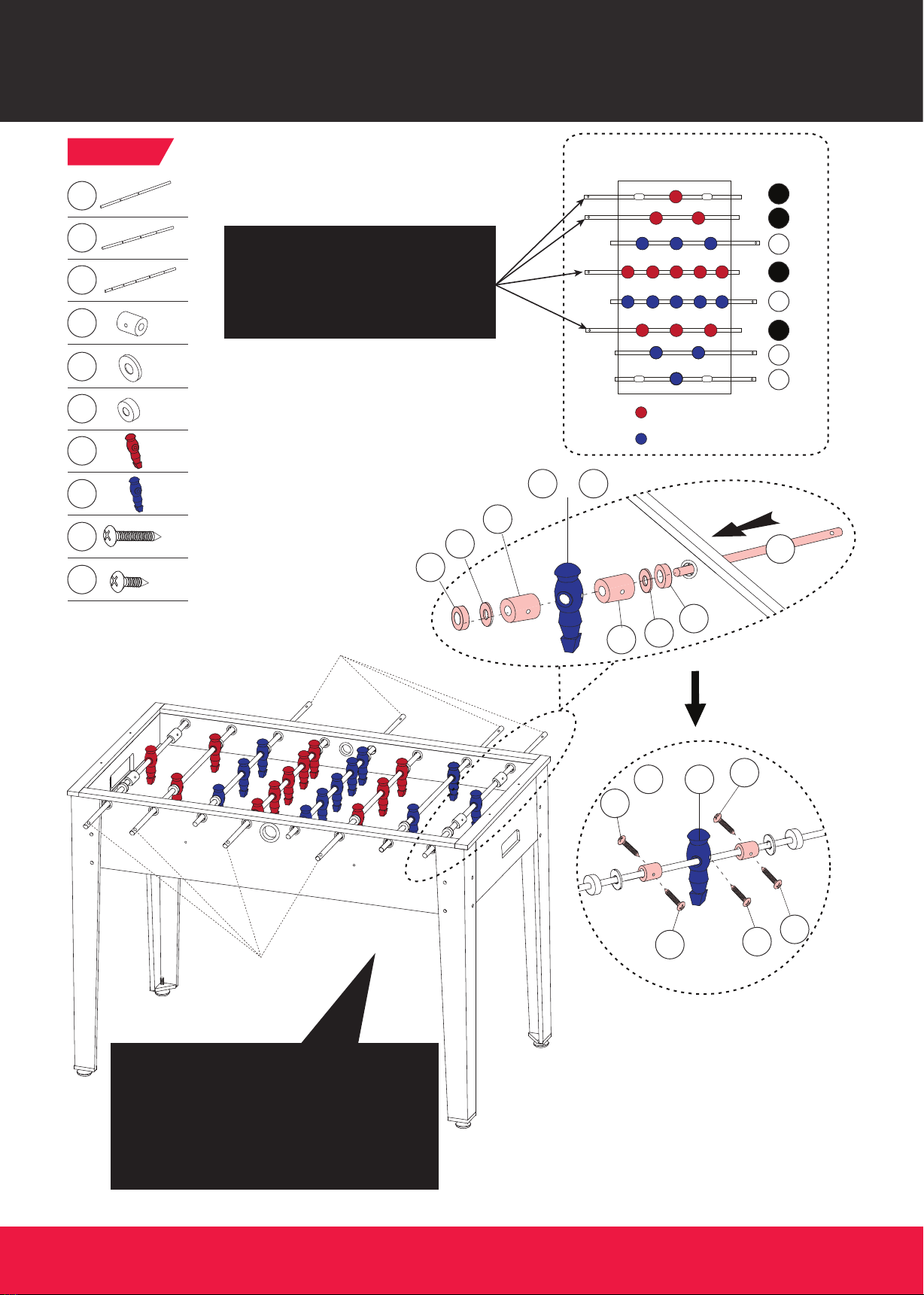

FIG. 5
12
x4
x2
13
x2
14
x4
15
15
15
16
16
16
x16
x16
17
17
17
x11
18
x11
19 19 18&
x22
A5
x8
A8
= Red / Rojo
= Blue / Azul
Order of players (Overhead View)
/ Orden de jugador (Vista en General)
13
12
14
13
13
14
12
13
The Hole
/ El orificio
The Hole
/ El orificio
13
19 18&
A5
A8
A8
A8
A8
Note: The Rods have a hole at the end
where their Handles will go.
/ Nota: Las Barras de Jugador hay un
agujero en su parte final donde
coloque las Manijas.
Note: Players of the same team color should
have Handles on the same side, and each
team’s players should be facing their opponent.
/ Nota: Los jugadores del mismo color de
equipo debería tener Manijas sobre el mismo
lado, y los jugadores de cada equipo debería
afrontar a su opositor.
MONTAJEASSEMBLY
FS048Y19002 www.medalsports.com8 (Continúe en la siguiente página)(Continued on the next page)
English Español
FIG. 6
7
x4
x2
A6
7
A6
7
10
x8
x8
11
FIG. 7
Note: The goalie should be at the
left side of each player.
/ Nota: El portero debería estar
en la izquierda de cada jugador.
11
10
MONTAJEASSEMBLY
FS048Y19002 www.medalsports.com9 (La ultima página)(The last page)
English Español
FIG. 8
6
x2
x2
8
A7 x8
8
A7
6
A7
Table des matières
Autres manuels MD SPORTS Jeu
MD SPORTS
MD SPORTS 18406 Manuel utilisateur
MD SPORTS
MD SPORTS YUS448 019G Manuel utilisateur
MD SPORTS
MD SPORTS CB048Y19005 Manuel utilisateur
MD SPORTS
MD SPORTS BL096Y19009 Manuel utilisateur
MD SPORTS
MD SPORTS AWH084 188E Manuel utilisateur
MD SPORTS
MD SPORTS CBF054_047M Manuel utilisateur
MD SPORTS
MD SPORTS BL090Y20005 Manuel utilisateur
MD SPORTS
MD SPORTS Menards DB300Y21006 Manuel utilisateur
MD SPORTS
MD SPORTS FS056Y20009 Manuel utilisateur
MD SPORTS
MD SPORTS DRB100_047B Manuel utilisateur
MD SPORTS
MD SPORTS BB048Y19001 Manuel utilisateur
MD SPORTS
MD SPORTS BLL084 017B Manuel utilisateur
MD SPORTS
MD SPORTS 1556306 Manuel utilisateur
MD SPORTS
MD SPORTS AH048Y21010 Manuel utilisateur
MD SPORTS
MD SPORTS CB056Y19001 Manuel utilisateur
MD SPORTS
MD SPORTS IG200Y20012 Manuel utilisateur
MD SPORTS
MD SPORTS YUS472-018G Manuel utilisateur
MD SPORTS
MD SPORTS 1658128 Manuel utilisateur
MD SPORTS
MD SPORTS SG020Y23001 Manuel utilisateur
MD SPORTS
MD SPORTS CB054Y22006 Manuel utilisateur
Manuels Jeu populaires d'autres marques
Fundex Games
Fundex Games Timber Tumble Manuel utilisateur
Go! Gater
Go! Gater 1-1-16453-TP02 Manuel utilisateur
Smoby
Smoby BBF Challenger Manuel utilisateur
Hathaway
Hathaway BG2019SK Manuel utilisateur
Roberto Sport
Roberto Sport INGLESE Manuel utilisateur
Beleduc
Beleduc XXL Witches' Kitchen Manuel utilisateur
Koala Technologies
Koala Technologies KoalaWare Spider Eater Manuel utilisateur
Tomy
Tomy The Magic Oven Manuel utilisateur
Sega
Sega GAME SHOW Manuel utilisateur
Tiger Electronics
Tiger Electronics Last Out 7-584-0 Manuel utilisateur
Fisher-Price
Fisher-Price RollOverRover Manuel utilisateur
Mattel
Mattel World Championship Football Manuel utilisateur
