MD SPORTS FS056Y21021 Manuel utilisateur
www.medalsports.com877-472-4296
Instrucciones De Ensamblaje
Assembly Instructions
MODEL/MODELO
FS056Y21021
City Club
MODELO: FS056Y21021
MESA DE FUTBOLITO
HECHO EN CHINA
CONT. 1 MESA DE FUTBOLITO, 2 BALONES DE FUTBOLITO
MARCA: ESPN
IMPORTADOR: TIENDAS SORIANA, S.A. DE C.V.
ALEJANDRO DE RODAS, NO. 3102-A, COL. CUMBRES 8°SECTOR,
MONTERREY, N. L., C.P. 64610, MÉXICO RFC: TSO991022PB6
English Español
HERRAMIENTAS NECESARIASTOOLS REQUIRED
FS056Y21021 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)
Power Tools: Set to Low Torque
/ Herramientas eléctricas:
Establecer a baja velocidad
High Torque Over Tightened
/ Una alta velocidad puede
apretar demasiado
This product is intended for INDOOR use only.
Please do not sit, climb or lean on the product.
Please do not drag the product when moving it in
order to avoid damaging the legs.
Please only use furniture polish spray to clean the
exterior surfaces of the product.
Adult supervision is required for children playing this
game.
1.
2.
3.
4.
5.
Este producto está destinado para el uso INTERIOR
solamente.
Por favor no se siente, suba o incline sobre el producto.
Por favor no arrastre el producto cuando lo mueva de
lugar para evitar daño en las patas de la mesa.
Por favor use solamente spray de pulido para muebles
para limpiar la superficie exterior del producto.
Se requieren la supervisión adulta para niños cuando
esté jugando al juego.
1.
2.
3.
4.
5.
- Not Included
- Not Included
- Included
RECOMMENDED RECOMENDADO
IMPORTANT NOTICE AVISO IMPORTANTE
Adult assembly required.
CHOKING HAZARD - This item contains small parts
and small balls. Not suitable for children under 3 years.
El ensamblaje debe ser realizado por un adulto.
PELIGRO DE ASFIXIA - Este artículo contiene piezas
pequeñas y pequeñas bolas. No es apto para niños
menores de 3 años de edad.
WARNING ADVERTENCIA
Phillips Screwdriver
Standard (Flat Head
Screwdriver)
Allen Key
Electric Screwdrivers may be helpful
during assembly; however, please set a low
torque and use extreme caution.
Los destornilladores eléctricos pueden ser
de gran ayuda durante el ensamblado; sin
embargo, por favor ajuste el par de giro
bajo y sea extremadamente precavido.
Destornillador Phillips
Destornillador de Cabeza
Plana
Llave Allen
- No incluido
- No incluido
- Incluido
X2
At least 2 adults needed
Se necesitan al menos 2
adultos
No children in assembly
area
No deben estar los niños
en el area de ensamble
Keep away from pets in
assembly area
Mantener alejados a los
animales domésticos del
area de ensamble
Do not use or keep
product outdoors. For
indoor use only. No
wet/humid conditions.
No usar o guardar el
producto en el exterior.
Solo para uso en interior.
No utilizar ni guardar el
producto en lugares
húmedos o mojados
PART NUMBER
NÚMERO DE PIEZA
FIG. NUMBER
NÚMERO DE FIG.
QUANTITY
CANTIDAD
PART
PIEZA
PART NAME Side Apron Delantal
lateral
1
x2
FOR FIG. 1
NOMBRE DE PIEZA
2
x2
FOR FIG. 1
End Apron Delantal final
3
x1
FOR FIG. 3
Playfield Campo del juego
4
x2
FOR FIG. 5
Right Leg Pata derecha
5
x2
FOR FIG. 5
Left Leg Pata
izquierda
6
x2
FOR FIG. 4
Support Brace Abrazadera
de soporte
7
x2
FOR FIG. 6
End Leg Panel Panel de
pierna final
8
x6
FOR FIG. 4
“L” Bracket Corchete “L”
9
x2
FOR FIG. 11
Inside Ball
Cup
Copa interior
de pelota
10
x2
FOR FIG. 8
Apron
corner - A
Cubierta de
esquina - A
11
x2
FOR FIG. 8
Apron
corner - B
Cubierta de
esquina - B
12
x4
FOR FIG. 7
Leg Leveler Nivelador
de pierna
13
x11
FOR FIG. 10
Player A
- Black
Jugador A
- Negro
14
x11
FOR FIG. 10
Player B
- Black
Jugador B
- Negro
15
x11
FOR FIG. 10
Player C
- Black
Jugador C
- Negro
16
x11
FOR FIG. 10
Player A
- Red
Jugador A
- Rojo
17
x11
FOR FIG. 10
Player B
- Red
Jugador B
- Rojo
18
x11
FOR FIG. 10
Player C
- Red
Jugador C
- Rojo
19
x16
FOR FIG. 9
Rod Bumper Amortigüador
de barra
20
x2
FOR FIG. 11
Slide Scorer Marcador
deslizador
21
x4
FOR FIG. 11
Scorer Holder Sujetador
de marcador
22
x8
FOR FIG. 12
Rod End Cap Gorra de
barra final
23
x8
FOR FIG. 12
Handle Stop Ring Anillo de paradaManija
24
x4
FOR FIG. 9 25
x2
FOR FIG. 11
Outside
Ball Cup
Copa
exterior de
pelota
26
x2
FOR FIG. 9
2-Hole Rod Barra de 2
agujeros
27
x2
FOR FIG. 9
5-Hole Rod Barra de 5
agujeros
28
x4
FOR FIG. 9
3-Hole Rod Barra de 3
agujeros
29
x16
FOR FIG. 9
Rod Washer Arandela
de barra
English Español
IDENTIFICADOR DE PIEZASPARTS IDENTIFIER
FS056Y21021 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)
HARDWAREHARDWARE
PIEZAS PREINSTALADASPRE-INSTALLED PARTS
30
x2
Soccer Ball Bola de
fútbol
FOR FIG. 4
A1
x24
4x12mm
Screw
Tornillo
4x12mm
A2
x4
FOR FIG. 11
4x25mm
Screw
Tornillo
4x25mm
A3
x2
FOR FIG. 11
4x12mm Flat
Head Screw
Tornillo de
cabeza
plana 4x12mm
A4
x8
FOR FIG. 8
3x12mm
Screw
Tornillo
3x12mm
A5
x30
FOR FIG. 3, 6
3.5x28mm
Screw
Tornillo
3.5x28mm
A6
x12
FOR FIG. 5
M6 Washer Arandela M6
A7
x12
FOR FIG. 5
M6x28mm
Bolt
Perno
M6x28mm
A8
x12
FOR FIG. 1, 2
3x32mm
Screw
Tornillo
3x32mm
A11
x1
Allen Key Llave allen
P2
x16
FOR FIG. 1
Plastic Rod
Bushing
Cojinete de
barra plástica
P3
x4
FOR FIG. 5
Square Nut
with Screws
Tuerca
cuadrada
con tornillos
P4
x2
FOR FIG. 8
Goal Cover Cubierta de
gol
P5
x22
FOR FIG. 10
Iron piece Pieza
de hierro
P1
x2
FOR FIG. 2
Ball Return
Cover
Cubierta de
retorno de
bola
M4x28mm
Bolt
A9
x4
FOR FIG. 9 A10
x4
FOR FIG. 9
Perno
M4x28mm M4 - Nut Tuerca M4
English Español
ACCESORIOSACCESSORIES
FS056Y21021 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
Find a clean, level place to begin the assembly of your
product.
Verify that you have all listed parts as shown on the
part list pages.
1.
2.
Encuentre un lugar limpio y nivelado para comenzar
el ensamblaje del producto.
Compruebe que tenga todas las piezas que se
muestran en la lista de piezas.
1.
2.
ANTES DE MONTARBEFORE ASSEMBLY
English Español
¡AVISO IMPORTANTE!IMPORTANT NOTICE!
FS056Y21021 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)
Please Keep Your Instructions! Your Model number is
necessary should you need to contact us. Please read
through this instruction manual book to familiarize
yourself with all parts and assembly steps. Kindly refer to
the parts list below and be sure that all parts have been
included.
¡Por favor guarde las instrucciones! Es necesario el
número de modelo para contac tarse con nosotros. Por
favor léa las instrucciones para poder familiarze con las
piezas y los pasos para armar. Corrobore que todas las
piezas que aparecen en el “Lista de Partes” se encuentren
en el paquete.
NO DEVUELVA ESTE PRODUCTO A SU LOCAL DE VENTA.
DO NOT RETURN THIS PRODUCT TO THE STORE.

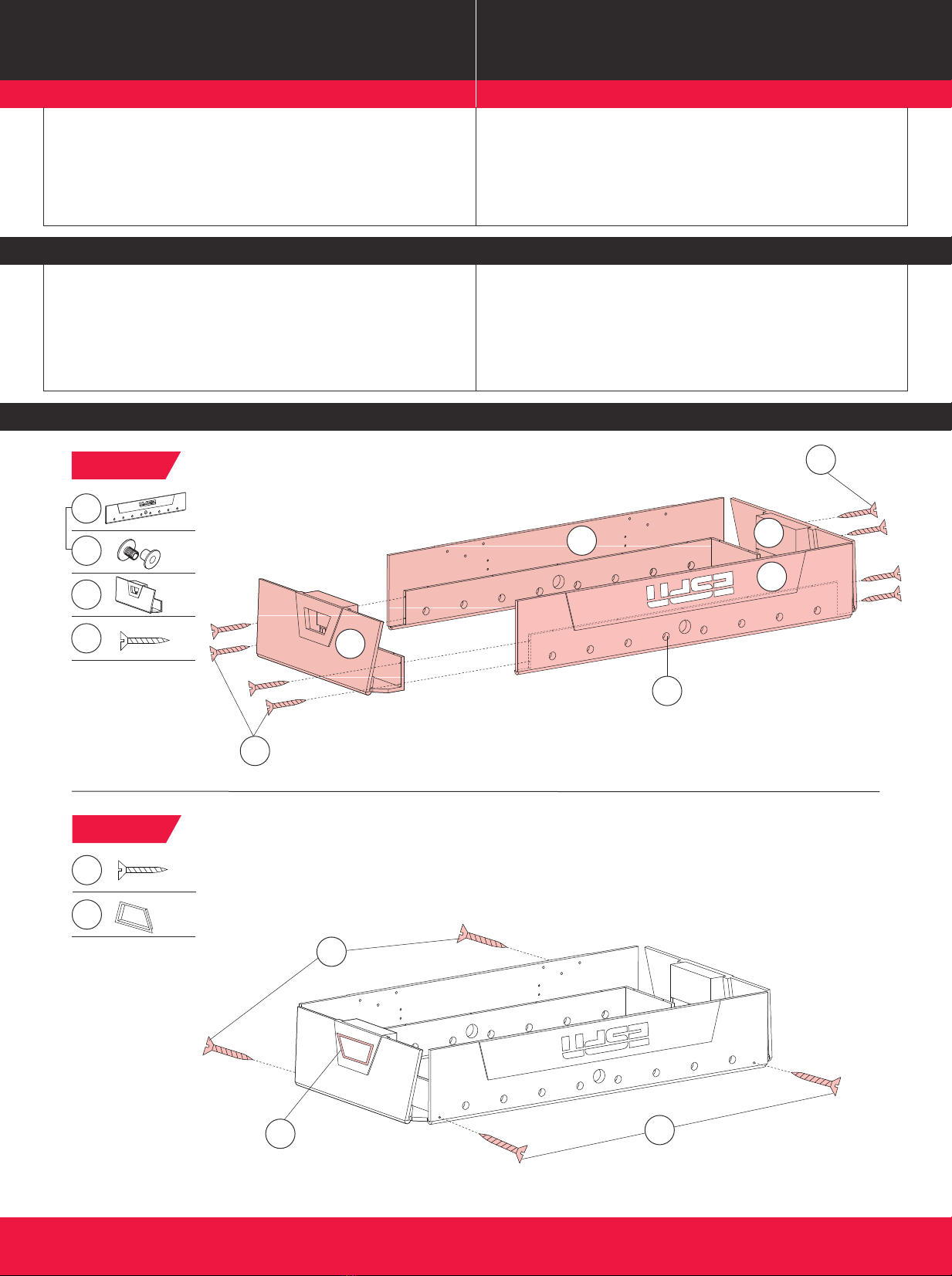

FIG. 1
x2
1
x2
2
x8
A8
Pre-installed
x16
P2
FIG. 2
x4
A8
P1 A8
A8
x2
P1
2
2
1
1
P2
A8
A8

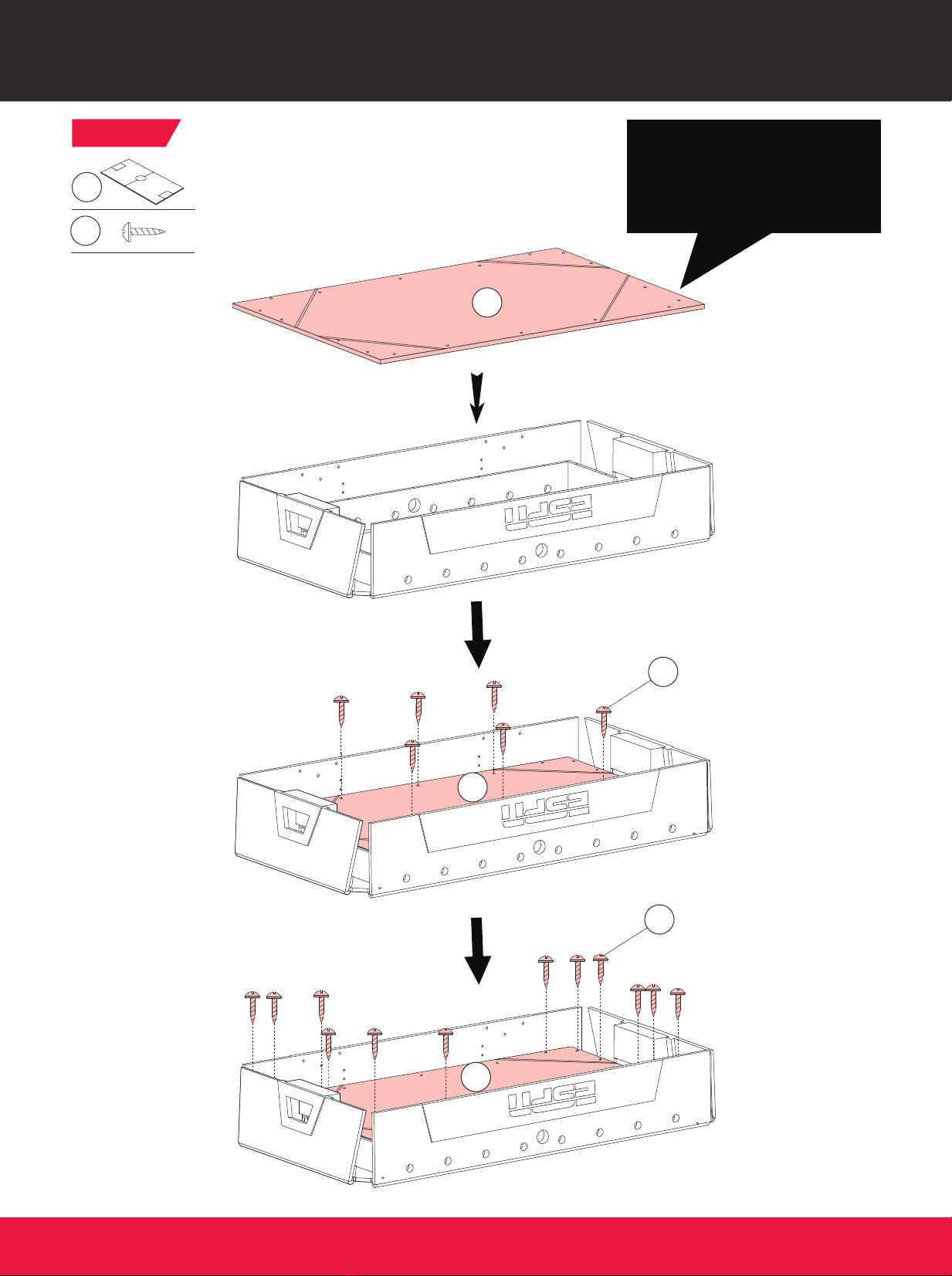

FIG. 3
x18
A5
Note: Playfield graphic should face
down when assembling.
Nota: El gráfico del campo de juego
debe estar cara hacia abajo cuando
está ensamblando.
3
x1
3
3
3
A5
A5
English Español
MONTAJEASSEMBLY
FS056Y21021 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)
6
8
6
A1
6
A1
8

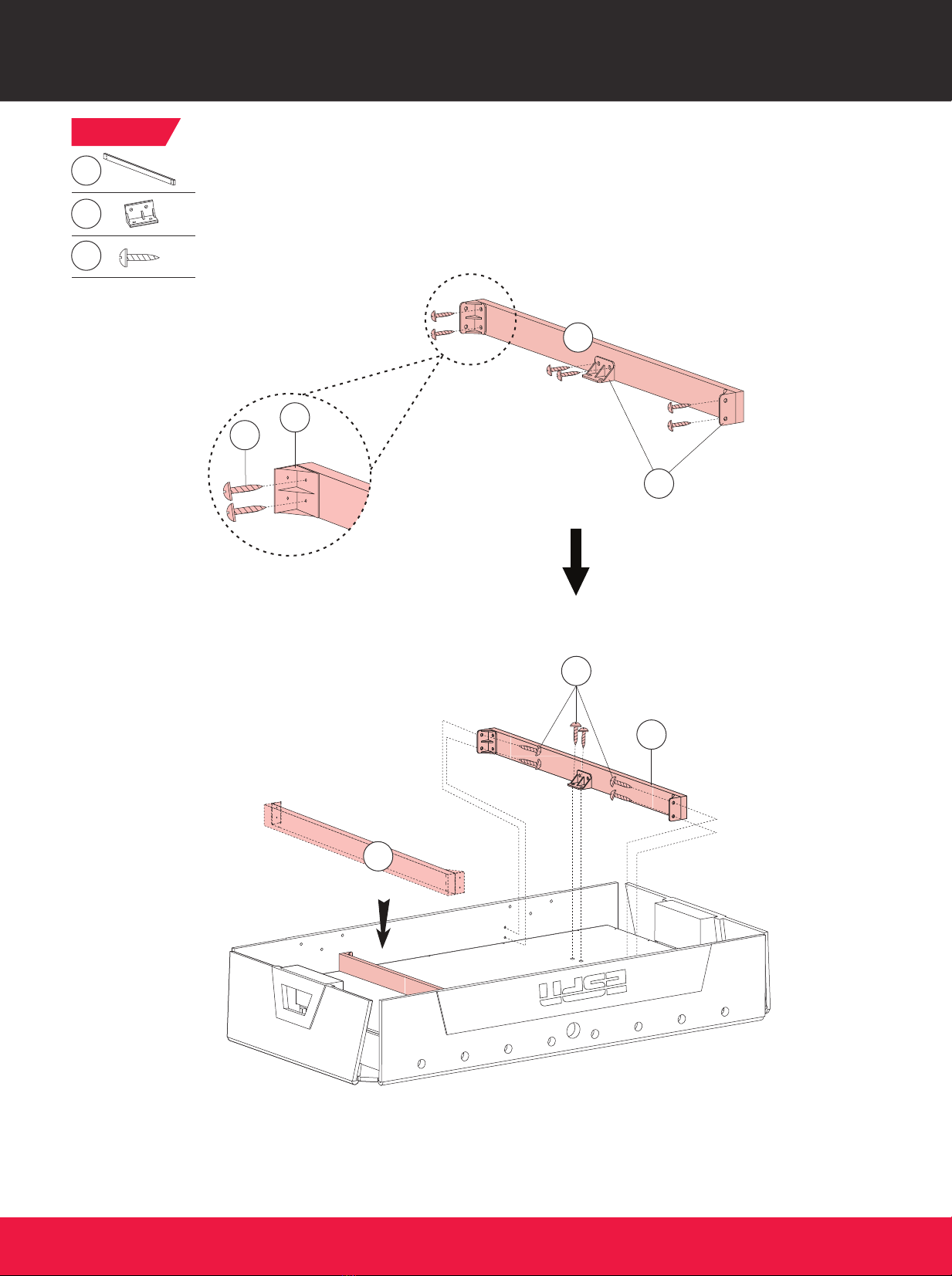

FIG. 4
x2
6
x6
8
x24
A1
English Español
MONTAJEASSEMBLY
FS056Y21021 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)
FIG. 5
x2
4
x2
5
x12
A6
x12
A7
x1
A11
Pre-installed
x4
P3
4
4
5
5
A6
P3
A7
A5
7
7
Note: Both logo panels should be inverted when
assembling.
Nota: Ambos paneles del logo deben ser invertido
cuando ensamblar.
FIG.6
x2
7
x12
A5
English Español
MONTAJEASSEMBLY
FS056Y21021 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

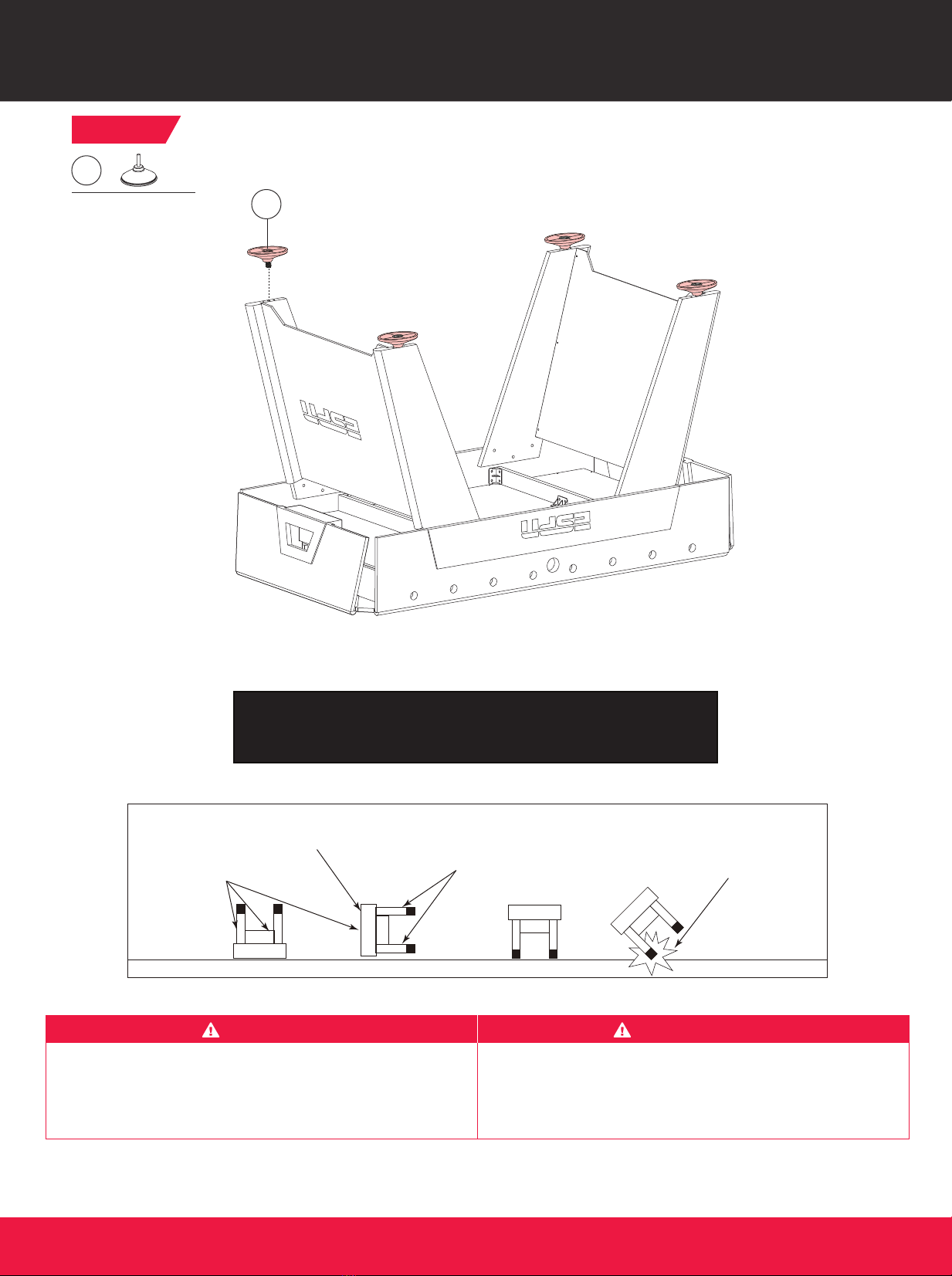

FIG.7
x4
12
12
Two strong adults are recommended to turn over the
table as shown.
1. Lift the table off the ground.
2. Turn the table over.
3.
Place it on all feet at the same time on the ground.
Se recomienda la participación de dos adultos para
invertir la mesa como se muestra.
1. Levante la tabla del suelo.
2. Voltee la mesa.
3. Coloque las patas en el suelo al mismo tiempo.
CAUTION PRECAUCIÓN
DO NOT LEAN THE
TABLE ON ITS LEGS
/ NO INCLINAR LA MESA
SOBRE LAS PATAS
DO NOT HOLD THE TABLE
BY THE LEGS
/ NO SOSTENER LA MESA
POR LAS PATAS
HOLD BY THE
TABLETOP
/ SOSTENER DE
LA SUPERFICIE
DE LA MESA
CABINET
/ GABINETE
Note: Go back and make sure that all connections are tight.
Nota: Vuelva y asegúrese que todas las conexiones están apretadas.
English Español
MONTAJEASSEMBLY
FS056Y21021 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)
10
11
11
10
1
10
2
A4
Note: Press the Apron Corners (10 & 11) to the
position and fasten the screws.
Nota: Aprete los rinconero de delantal (10 & 11) a
la posición y apriete los tornillos.
10 11
&
Note: Tear off the paper from the
backs of the double sided stickers.
Nota: Retire el papel de la parte
trasera de los palos de doble lado.
x2
10
x2
11
FIG. 8
x8
A4
Pre-installed
x2
P4
P4
English Español
MONTAJEASSEMBLY
FS056Y21021 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)
Table des matières
Autres manuels MD SPORTS Jeu
MD SPORTS
MD SPORTS AWH084_017E Manuel utilisateur
MD SPORTS
MD SPORTS AH060Y19009 Manuel utilisateur
MD SPORTS
MD SPORTS TP200Y20021 Manuel utilisateur
MD SPORTS
MD SPORTS CB048Y19017 Manuel utilisateur
MD SPORTS
MD SPORTS BLL090 108B Manuel utilisateur
MD SPORTS
MD SPORTS TP100Y20001 Manuel utilisateur
MD SPORTS
MD SPORTS Barrington AC108Y21012 Manuel utilisateur
MD SPORTS
MD SPORTS BB024Y21001 Manuel utilisateur
MD SPORTS
MD SPORTS SU100Y19007 Manuel utilisateur
MD SPORTS
MD SPORTS SOC048 057M Manuel utilisateur
MD SPORTS
MD SPORTS 130766 Manuel utilisateur
MD SPORTS
MD SPORTS AWH042 087E Manuel utilisateur
MD SPORTS
MD SPORTS AH084Y21003 Manuel utilisateur
MD SPORTS
MD SPORTS AH084Y19034 Manuel utilisateur
MD SPORTS
MD SPORTS BL090Y21007 Manuel utilisateur
MD SPORTS
MD SPORTS CB048Y21008 Manuel utilisateur
MD SPORTS
MD SPORTS 1616003 Manuel utilisateur
MD SPORTS
MD SPORTS FS048Y21012 Manuel utilisateur
MD SPORTS
MD SPORTS AWH096_068E Manuel utilisateur
MD SPORTS
MD SPORTS AH084Y20003 Manuel utilisateur
Manuels Jeu populaires d'autres marques
Fundex Games
Fundex Games Timber Tumble Manuel utilisateur
Go! Gater
Go! Gater 1-1-16453-TP02 Manuel utilisateur
Smoby
Smoby BBF Challenger Manuel utilisateur
Hathaway
Hathaway BG2019SK Manuel utilisateur
Roberto Sport
Roberto Sport INGLESE Manuel utilisateur
Beleduc
Beleduc XXL Witches' Kitchen Manuel utilisateur
Koala Technologies
Koala Technologies KoalaWare Spider Eater Manuel utilisateur
Tomy
Tomy The Magic Oven Manuel utilisateur
Sega
Sega GAME SHOW Manuel utilisateur
Tiger Electronics
Tiger Electronics Last Out 7-584-0 Manuel utilisateur
Fisher-Price
Fisher-Price RollOverRover Manuel utilisateur
Mattel
Mattel World Championship Football Manuel utilisateur
