MD SPORTS DB410Y19014 Manuel utilisateur

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

DB410Y19014

WM.COM

www.medalsports.com

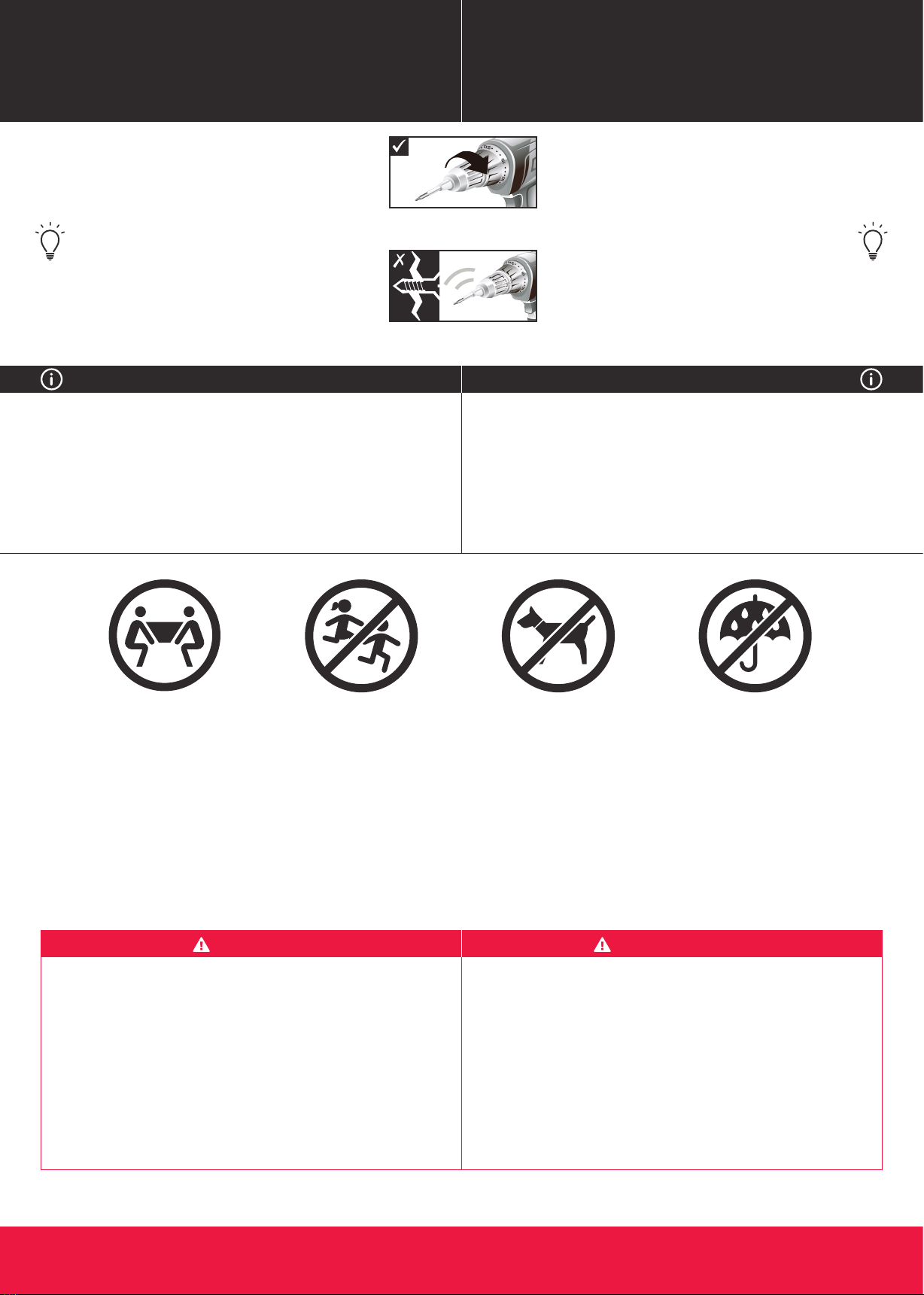

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer bajo par de torsión

High Torque Over Tightened

/ Alto par más estrictas

This product is intended for INDOOR use only.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a child's toy, adult supervision is required

for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Esto no es un juguete de niños, se requieren la

supervisión adulta para niños cuando esté jugando al

juego.

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

Adult Assembly Required.

CHOKING HAZARD - This item contains small parts.

Not suitable for children under 3 years.

Darts are sports equipment for adults, not a toy for use

by children. Never use when any person or animal is in

the vicinity of the intended ﬂight path of the dart.

All players and spectators must be behind the player

throwing the darts.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas. No es apto para niños menores de 3 años de

edad.

Dardos son equipos deportivos para adultos, que no es

un juguete para niños. Nunca uses cuando cualquier

persona o animal esten en los alrededores de la

tracyectoria de vuelo intencionado del dardo.

Todos los jugadores y espectadores deben estar detrás

de lanzamiento de dardos.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Allen

- No incluido

- Incluido

DB410Y19014 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)

At least 2 adults needed

Se necesitan al menos 2

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

ACCESORIOSACCESSORIES

DB410Y19014 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

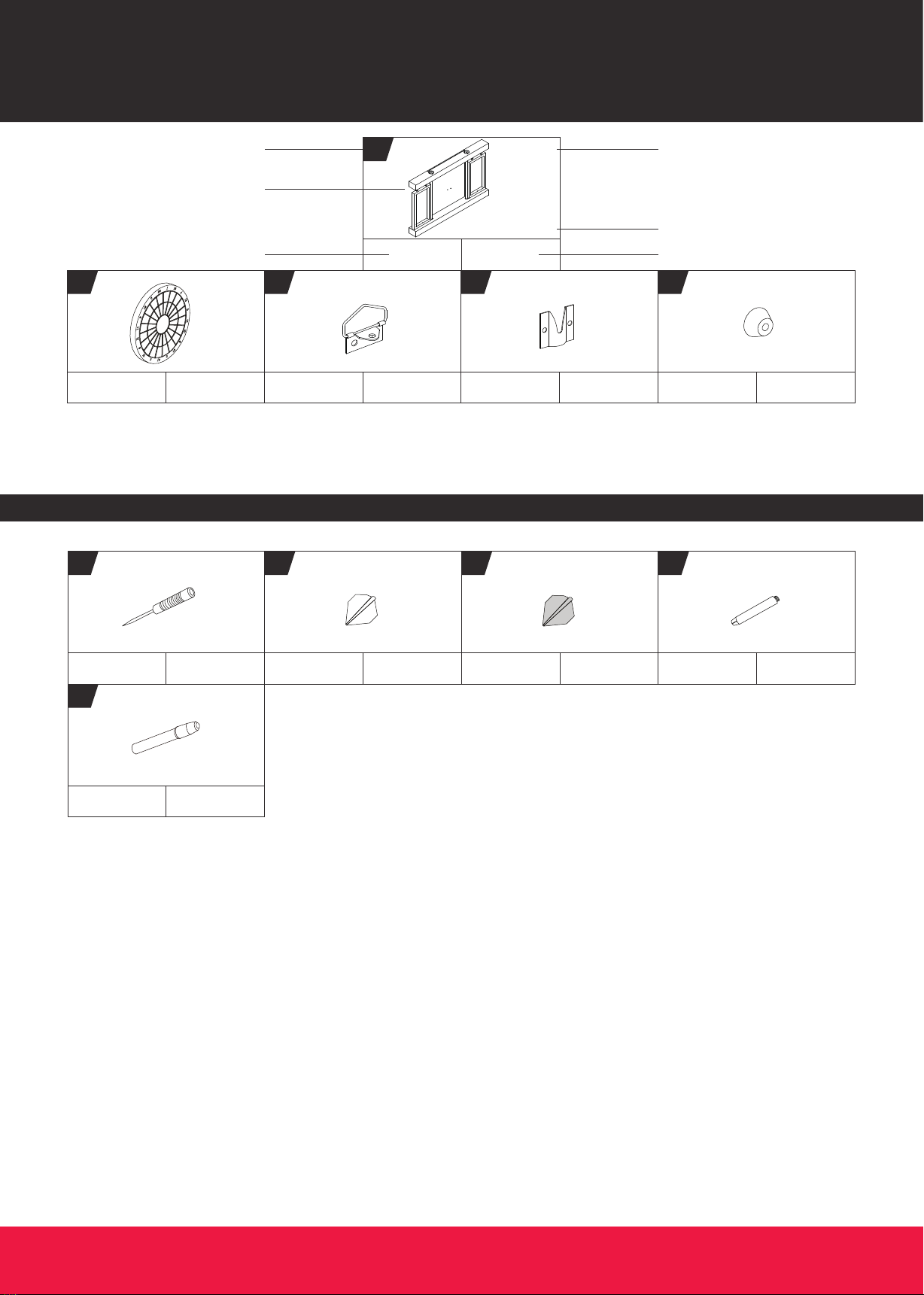

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

Cabinet Gabinete

FOR FIG. 1

PART NUMBER

NÚMERO DE PIEZA

FIG NUMBER

NÚMERO DE FIG

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

Dart Dardos

FOR FIG. 7

Dry Erase Marker Marcador de

Borrar Seco

FOR FIG. 7

Flip - Black Capirotazo -

Negro

FOR FIG. 7

Flip - Yellow Capirotazo -

Amarillo

FOR FIG. 7

Shaft Eje

FOR FIG. 7

FOR FIG. 5

Dartboard Tablero

de Dardos

Hanging Ring Anillo Colgante

FOR FIG. 3

Mounting

Bracket

Soporte de

Montaje

FOR FIG. 2

Bumper Parachoques

FOR FIG. 5

DB410Y19014 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

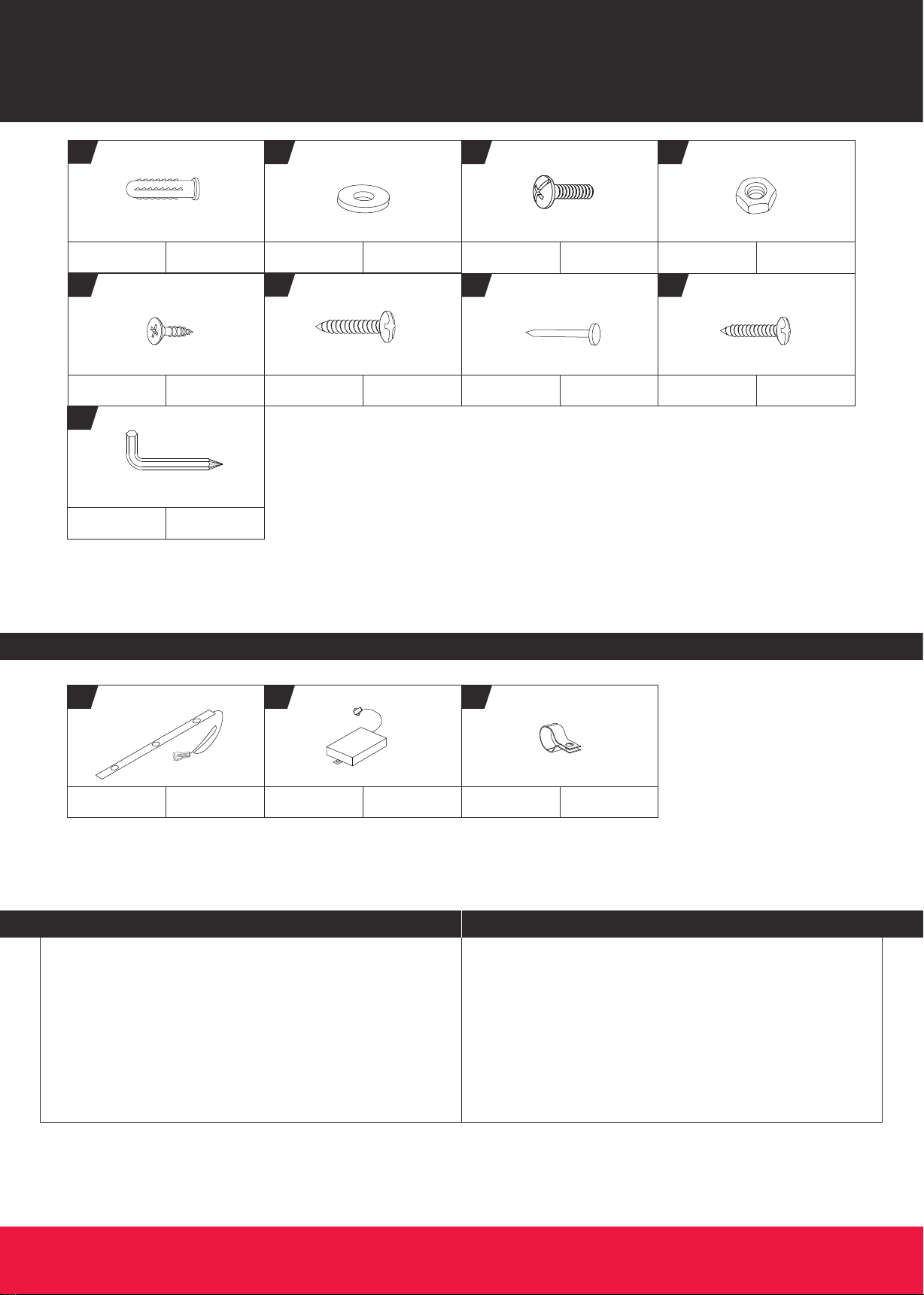

HARDWAREHARDWARE

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas.

ANTES DE MONTARBEFORE ASSEMBLY

M4 Washer Arandela M4

FOR FIG. 2

M4x12mm Bolt Perno M4x12mm

FOR FIG. 2

F3.5x12mm Screw Tornillo

F3.5x12mm

FOR FIG. 3

M2X17mm Nail Clavo M2X17mm

FOR FIG. 5 FOR FIG. 5

M5x20mm Screw Tornillo

M5x20mm

M4 Nut Tuerca M4

FOR FIG. 2

Screw Anchor Tornillo Ancho

FOR FIG. 4

M4x30mm Screw Tornillo

M4x30mm

Allen Key Llave Allen

LED Light - Set Luz LED

- Conjunto

FOR FIG. 1

Wire Clip Broche de

cable

FOR FIG. 1

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

Battery Box Caja de Batería

FOR FIG. 1

English Español

INSTALACIÓN DE LAS PILASINSTALL BATTERIES

DB410Y19014 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

WARNING ADVERTENCIA

Require 4 “AA” Batteries (Not included).

Do not mix old and new batteries.

Do not mix alkaline, standard (carbon zinc), or

rechargeable (nickel - cadmium) batteries.

Requiere 4 piezas de Baterias “AA” (No incluido).

No mezcles baterias viejas y nuevas.

No mezcles baterias alkalina, estándar (carbon zinc), o

recargable (níquel-cadmio).

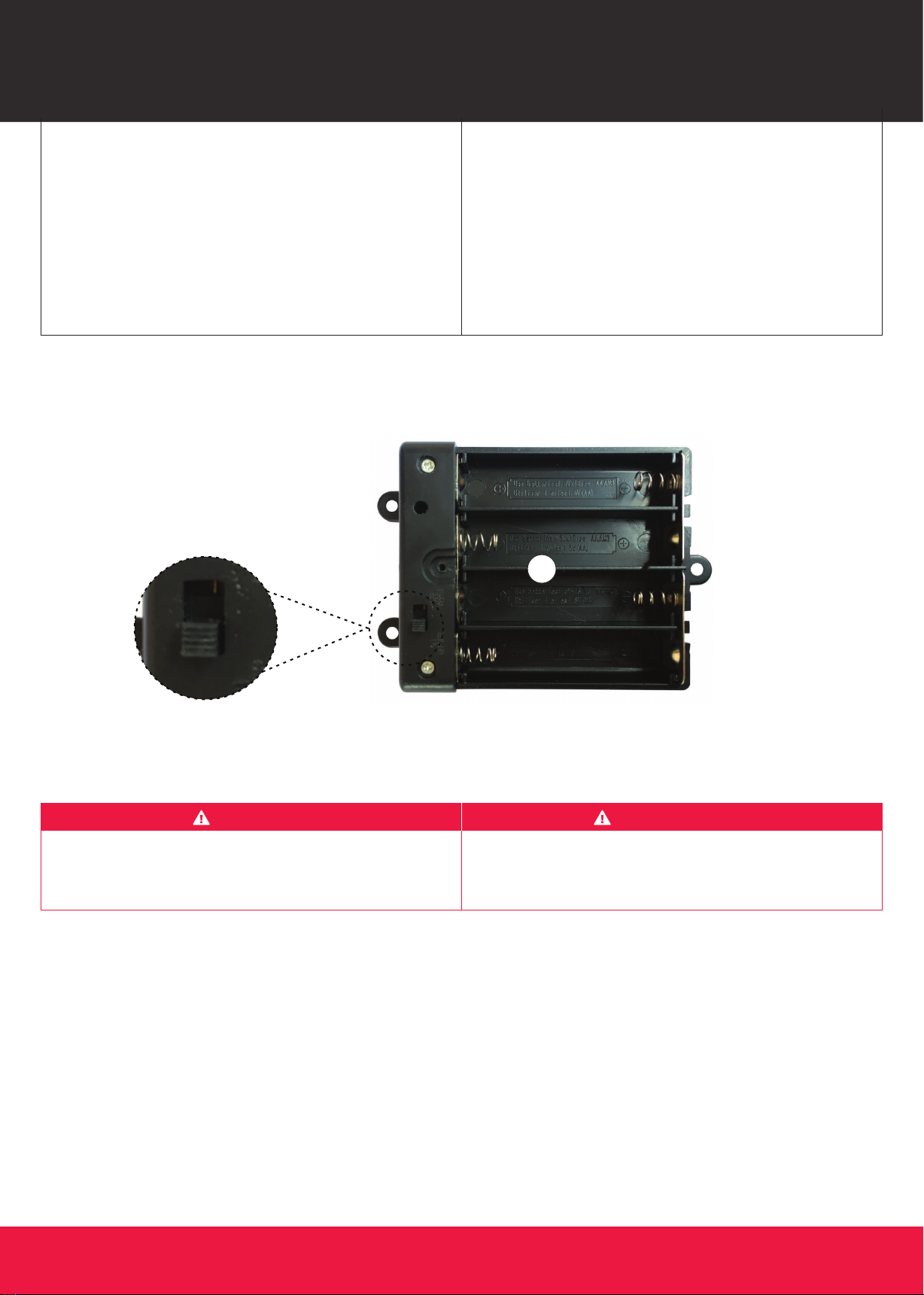

Battery Box: Remove the battery cover and insert 4 “AA”

Batteries into the battery box.

( 4 “AA” Batteries not included).

Reminding:

● Batteries must be installed according to the correct

polarization (+ and -) required.

● Please clean the battery contacts and also those of the

device prior to battery installation.

● If the game will not be used for a long period of time, we

recommend that the batteries should be removed.

Caja de Batería: Quite la tapa de batería e inserte 4 “AA”

Baterias a la caja de batería.

(No incluida 4 “AA” baterias).

Atención:

● Las baterías deben estar instaladas de acuerdo con las

correctas polaridades (+ y -) como requerido.

● Favor de limpiar los contactos de las baterías y también

aquells del dispositivo antes de instalar la batería.

● Si no jugará el juego por un largo período de tiempo,

recomendamos que quite las baterias.

ON / OFF

DB410Y19014 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

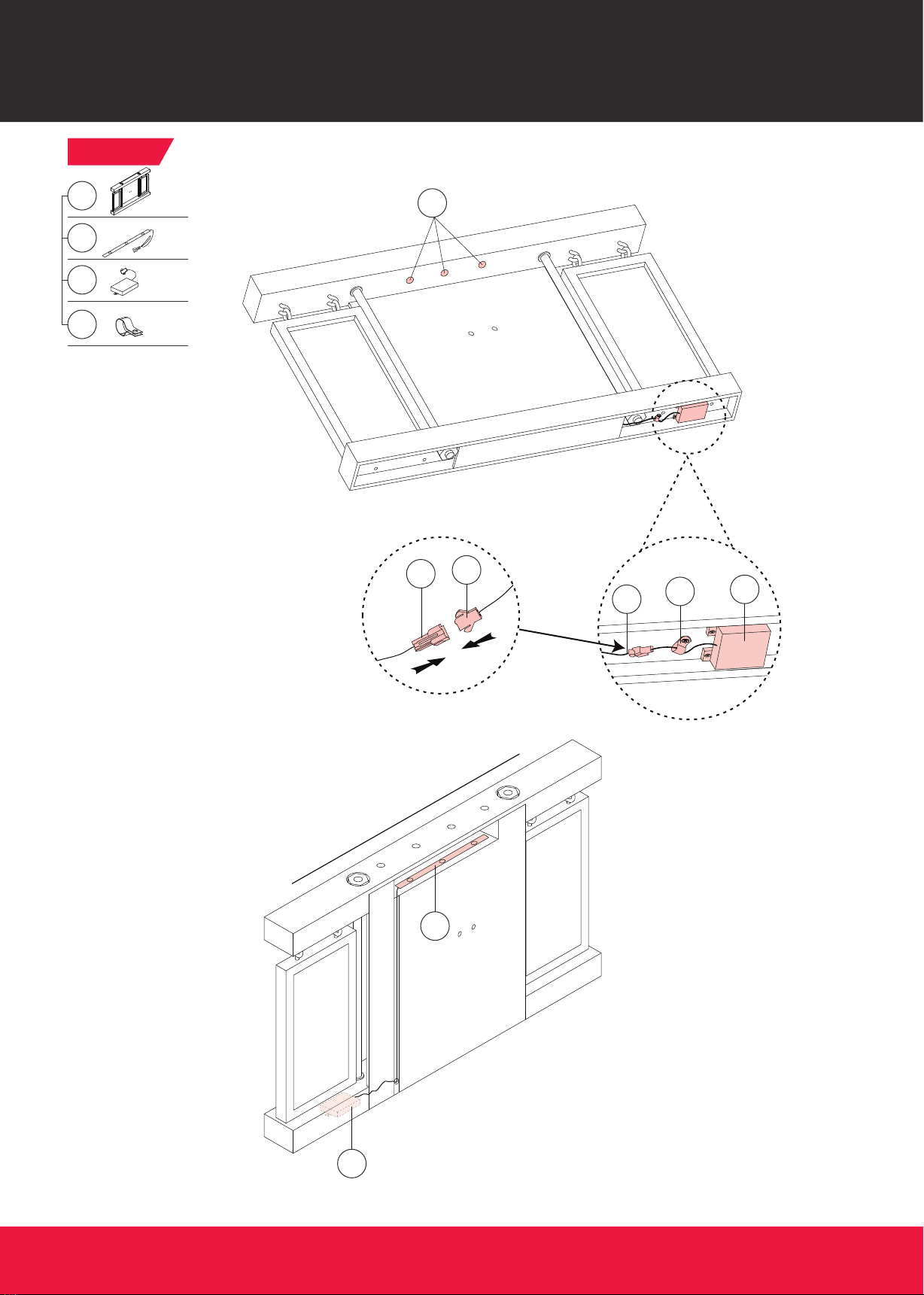

THE BACK / PARTE TRASERA

P1 P2

FIG. 1

Pre-installed

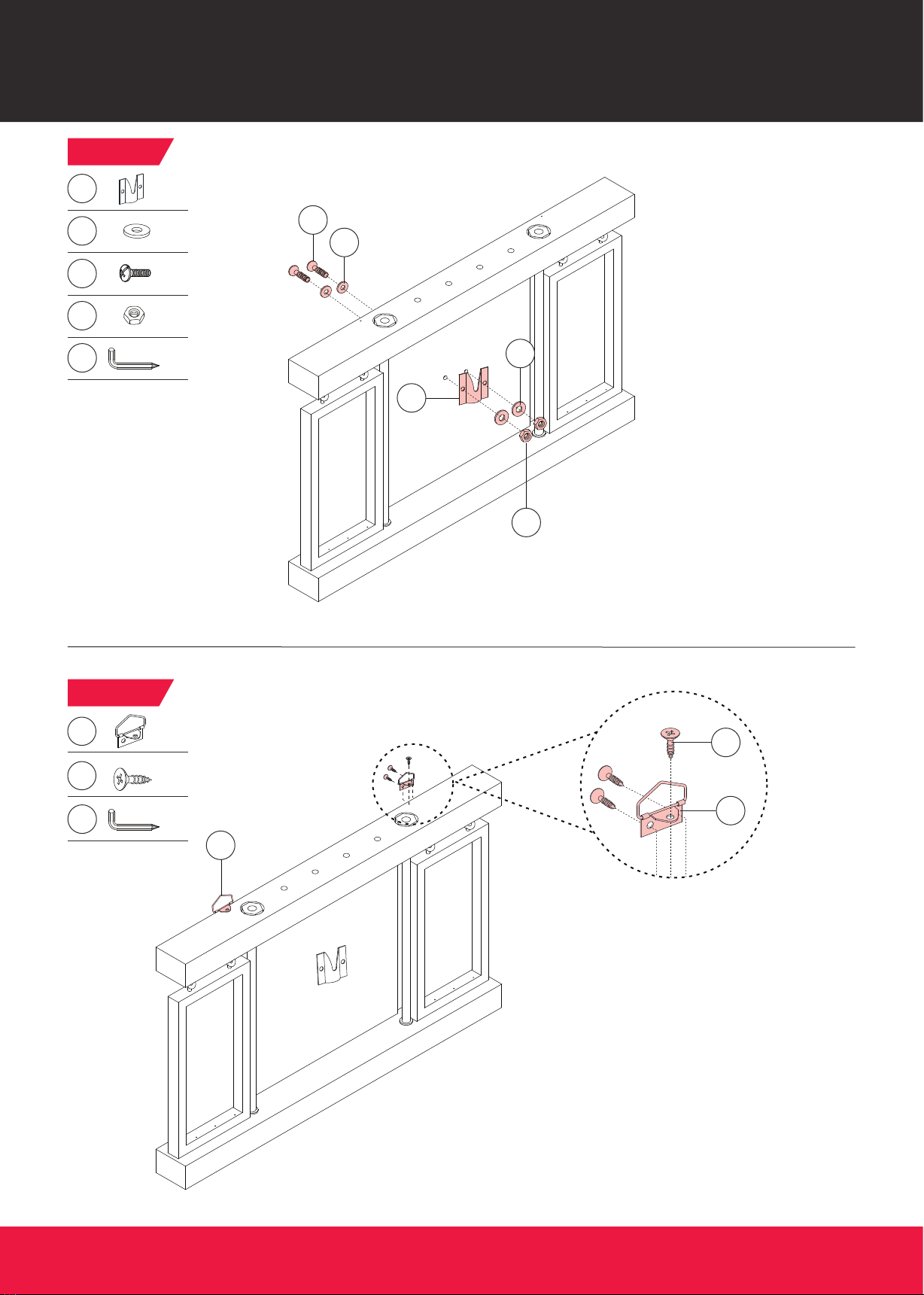

FIG. 2

FIG. 3

DB410Y19014 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

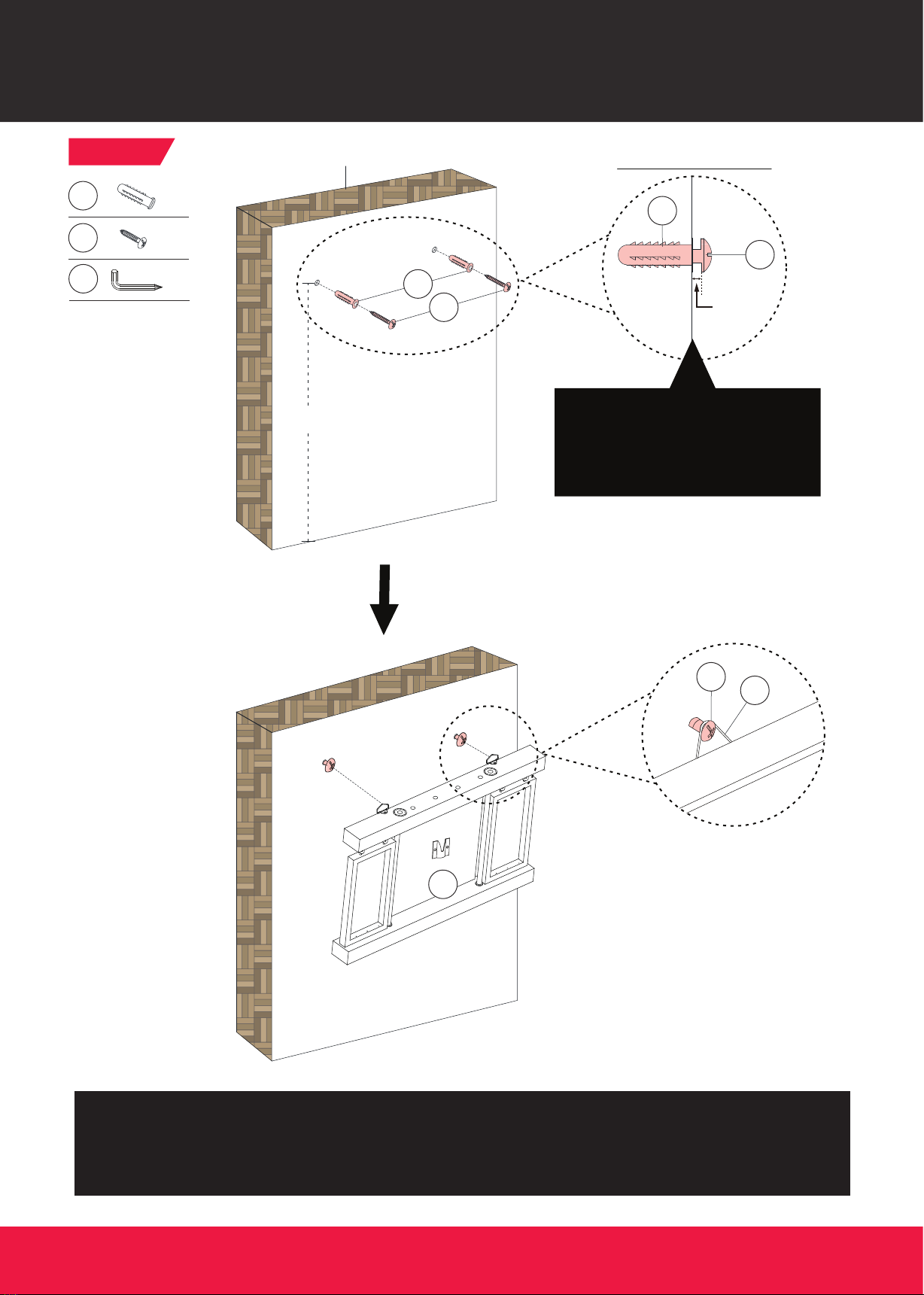

FIG. 4

Note: Mark the spots indicated on FIG. 4. Drill holes on the marked spots and insert Screw Anchors (A1). Then attach

the Dartboard Cabinet to the wall using two Screws (A6).

/ Nota: Marque los puntos indicados en la FIG. 4. Taladre los agujeros en los puntos marcados e inserte los Anclajes

de Tornillo (A1). Luego ﬁje el armario de la diana de dardos a la pared utilizando dos Tornillos (A6).

A6 3

Wall / Pared

2.019M

(79.5 IN)

5mm

Note: Leave 5 mm distance between

the wall and backside of the cabinet.

/ Nota: Deje 5 mm de distancia entre

la pared y la parte trasera del

armario.

Side view / Vista lateral

DB410Y19014 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

DB410Y19014 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

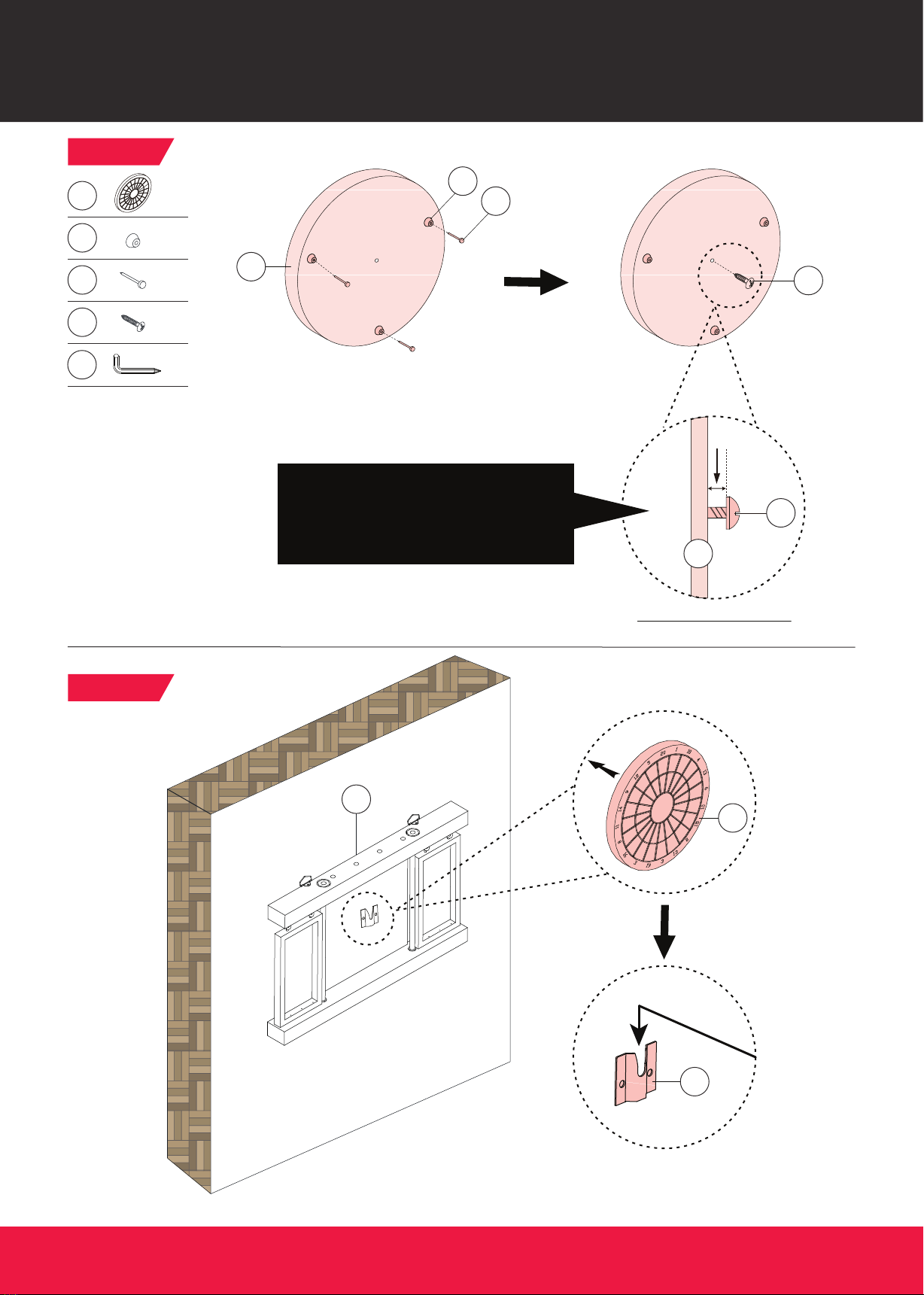

FIG. 5

FIG. 6

5mm

Note: Leave 5 mm from the dartboard to

hang on Mounting Bracket (4) later.

/ Nota: Deje 5 mm desde la diana para

colgarla luego en el Soporte Montaje (4).

Side view / Vista lateral

DB410Y19014 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

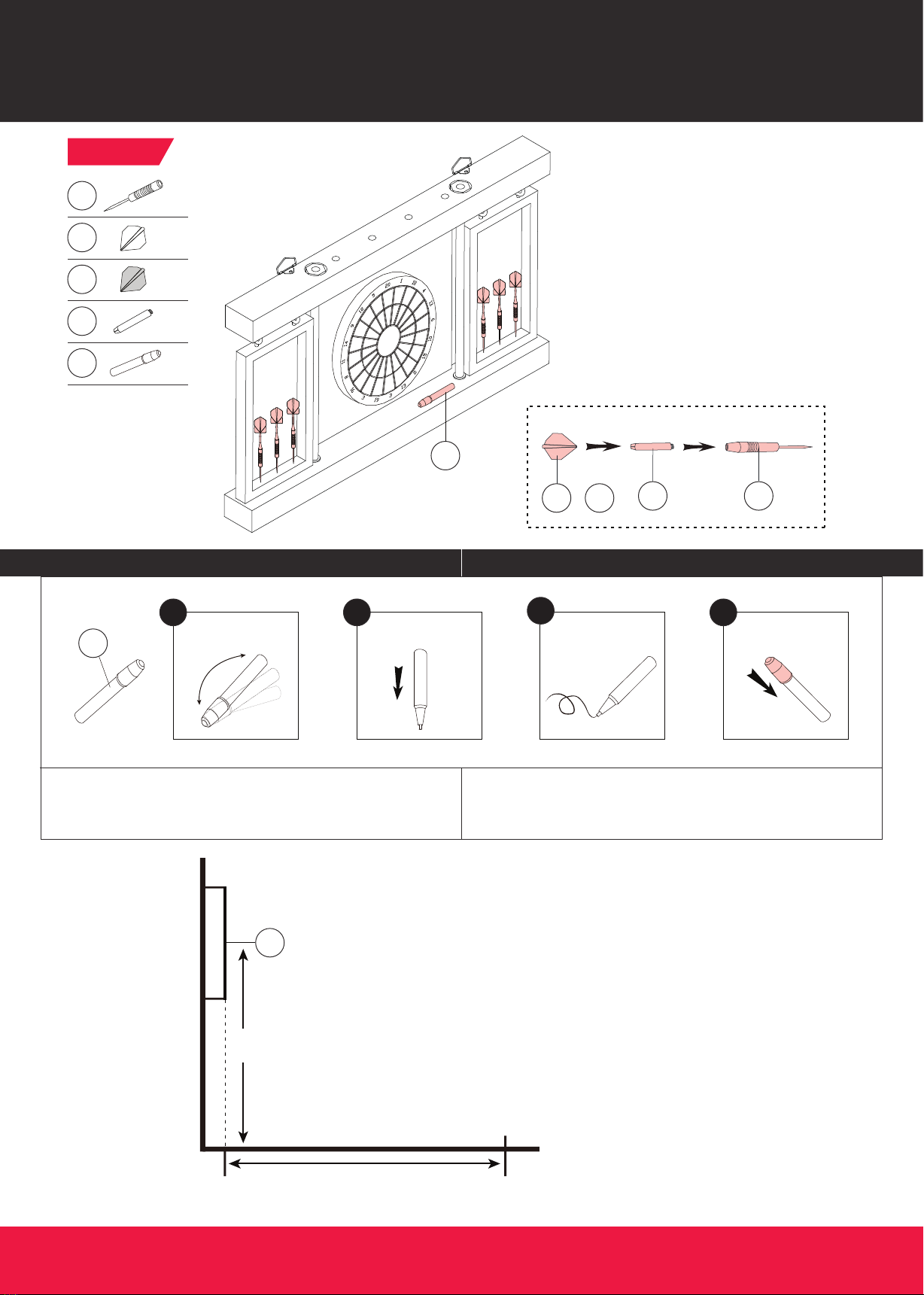

FIG. 7

6x6

7x3

8x3

9x6

10 x1

MARCADOR DE BORRAR SECODRY ERASE MARKER

Please shake before use.

Please use soft cloth to wipe out the dry erase marks.

Agite antes de usar.

Use un paño suave para borrar las marcas en seco.

PUSH

/ EMPUJAR

BWRITE

/ ESCRIBIR

SHAKE

/ AGITAR

ARECAP

/ VOLVER A TAPAR

7 & 8

Toe Line / Línea del dedo de pie

Floor / Suelo

Throwing line / Línea de lanzamiento

2.37M (93.25 IN)

1.73M

(68.125 IN)

From ﬂoor to center of bullseye.

/ Desde el suelo al centro de diana.
