MD SPORTS FS056Y20009 Manuel utilisateur

1-YEAR

FREE

WARRANTY

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

FS056Y20009

Walmart USA.com

www.medalsports.com877-472-4296

Please mention model # FS056Y20009_V2

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Este producto está cubierto por una garantía efectiva de

90 días a partir de la fecha de su compra. Durante el

periódo límite de la garantía, si una parte defectuosa o

quebrada es encontrada, nosotros ofreceremos una

reparación o un reemplazo de la partes sin ningún costo

para ud, nuestro cliente. Las únicas excepciones de la

garantía incluyen unidad principals, tableros de mesa,

superﬁcies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de

daños y perjuicios debido al uso impropio, la alteración,

el mal uso, el abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales

especíﬁcos, usted también puede tener otros derechos

que varían de un estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra)

sería requerida antes que cualquier servicio de garantía

fuera iniciada. Para todo pedido por servicio de garantía,

por favor siéntase libre de ponerse en contacto con

nuestro Departamento de Servicio de Consumidor.

Por favor tenga atención sobre el Límite de Garantía de

su producto de la política de vuelta/reembolsa desde la

tienda, Nosotros, Medal Sports, no podemos manejar el

producto que está fuera del límite de garantía ya que

proporcionamos solamente partes disponibles. ¡Gracias!

¡POR FAVOR PÓNGASE EN CONTACTO CON NOSOTROS

ANTES DE DEVOLVER EL PRODUCTO A LA TIENDA!

FS056Y20009 1(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

LIMITED 90 DAYS WARRANTY

Español

GARANTÍA LIMITA DE 90 DIAS

MD SPORTS

877-472-4296

www.medalsports.com

DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA

WE ARE READY

TO HELP ESTAMOS LISTOS

PARA AYUDAR

Customer Service

Toll Free

Servicio al Cliente

Llamados gratuitos

Please Contact Por favor Contacto

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Lunes a Viernes,

9:00 a.m. a 5:00 p.m. ET

For additional resources and

Frequently Asked Questions,

please visit us at

Por mayor información y

preguntas frecuentes, favor

visitarnos en

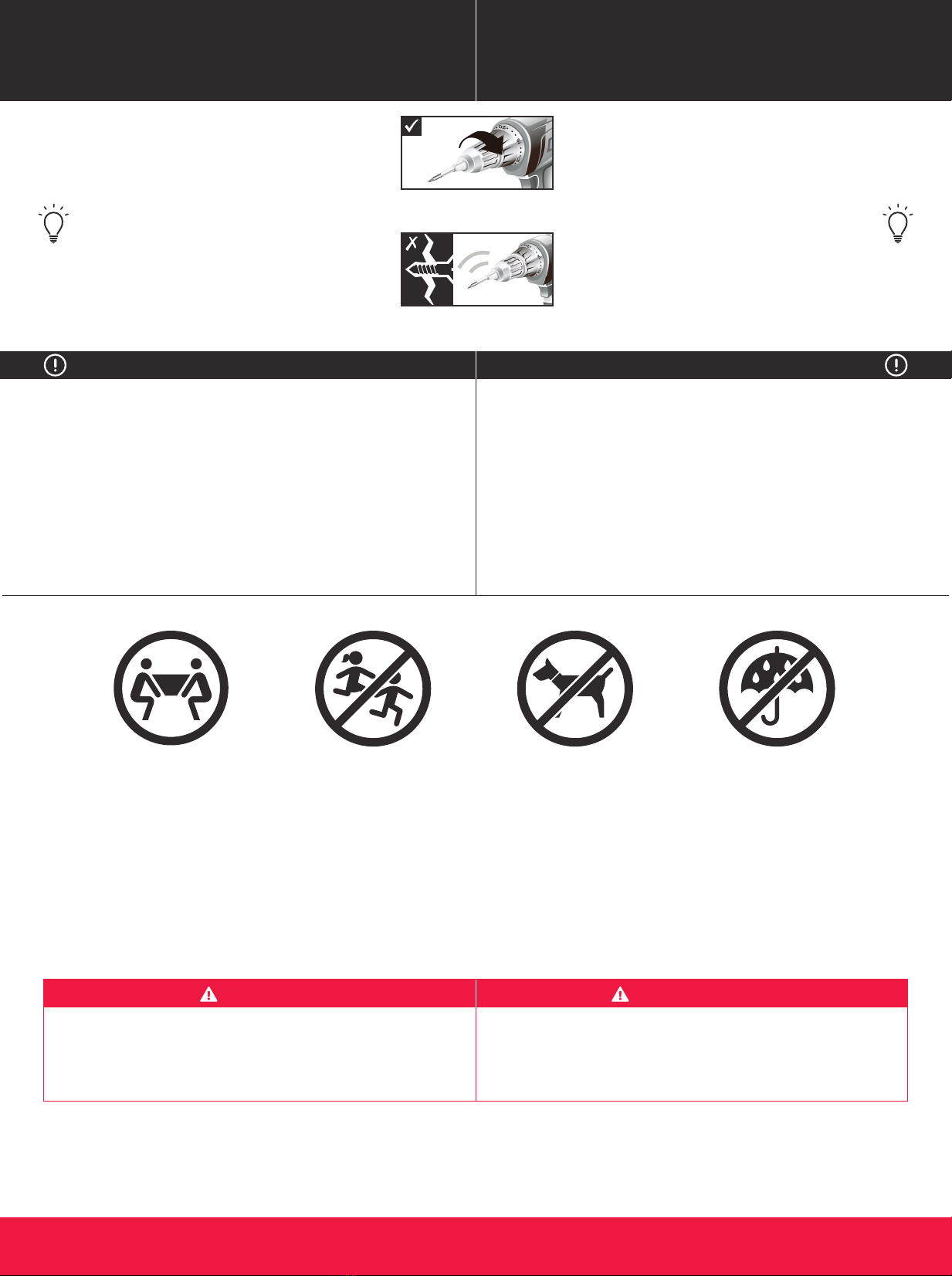

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer bajo par de torsión

High Torque Over Tightened

/ Alto par más estrictas

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a children’s toy, adult supervision is

required for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no sientes, subas o inclínes el producto.

Por favor no arrastres el producto cuando está

moviendo para evitar el daño sobre las piernas.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Este no es un juguete para niños, se requieren la

supervisión adulta para niños cuando esté jugando al

juego.

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE AVISO IMPORTANTE

Adult assembly required.

CHOKING HAZARD - This item contains small parts

and small balls. Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas y pequeñas bolas. No es apto para niños

menores de 3 años de edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Allen

- No incluido

- Incluido

At least 2 adults needed

Se necesitan al menos 2

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

FS056Y20009 2(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

TOOLS REQUIRED

Español

HERRAMIENTAS NECESARIAS

FS056Y20009 3(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

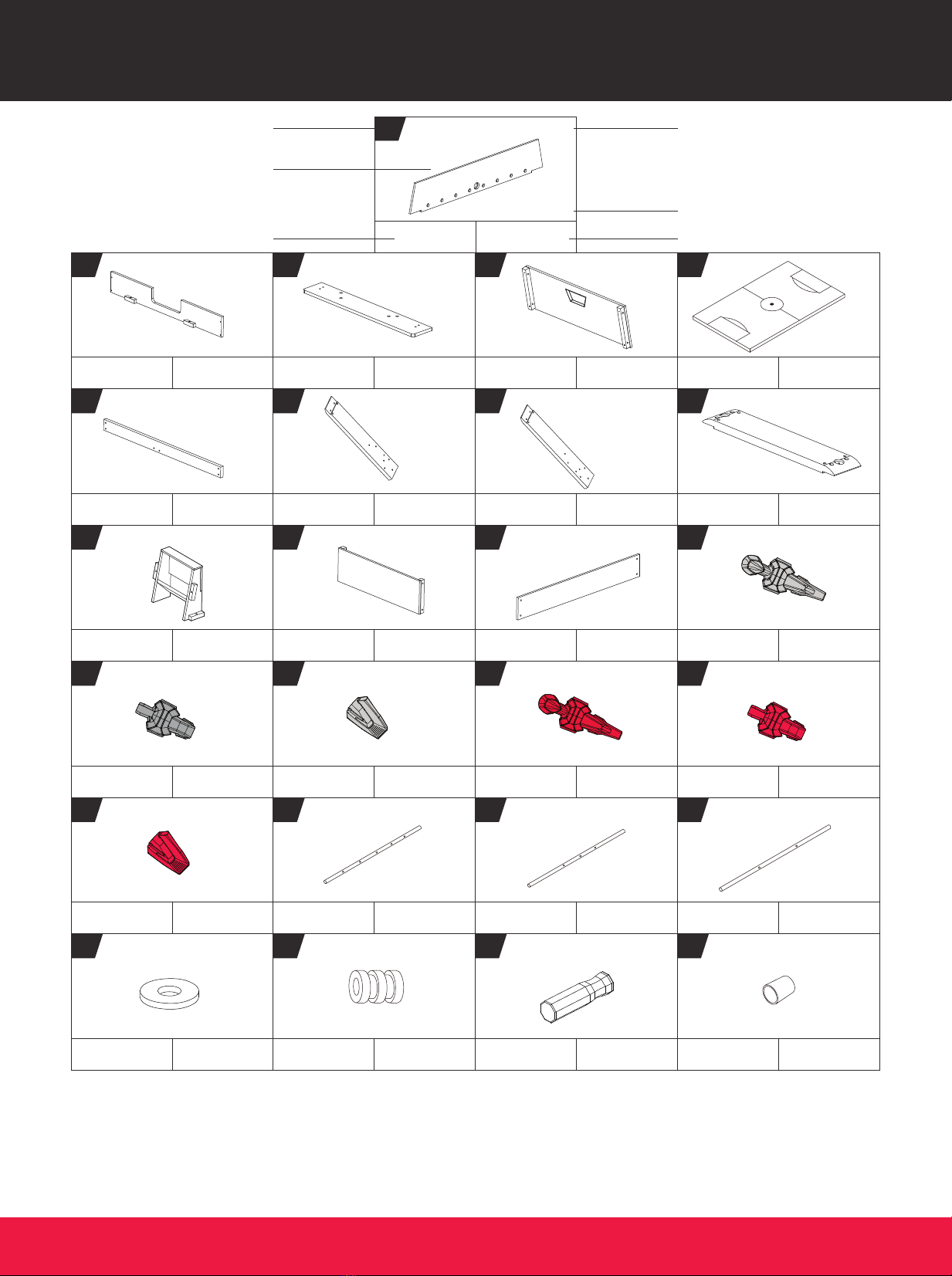

PARTS IDENTIFIER

Español

IDENTIFICADOR DE PIEZAS

Side Apron Delantal lateral

FOR FIG. 2

PART NUMBER

NÚMERO DE PIEZA

FIG NUMBER

NÚMERO DE FIG

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

FOR FIG. 16

Foam Bumper Bómper de

espuma

x13

FOR FIG. 1

Goal End Board Tabla de gol ﬁnal

Handle Manija

FOR FIG. 15

Rod End Cap Tapa para

extremo de barra

FOR FIG. 15 21

FOR FIG. 15

Top Slat Board Tabla de

tira superior

FOR FIG. 1

End Apron Delantal ﬁnal

FOR FIG. 5

Playﬁeld Campo del juego

FOR FIG. 3

Support Brace Abrazadera de

soporte

FOR FIG. 6 7

FOR FIG. 7

Right Leg Pata derecha

FOR FIG. 7

FOR FIG. 9

x16

FOR FIG. 15

x13

FOR FIG. 16 15

x13

FOR FIG. 16

5-Hole Rod Barra con

5 oriﬁcios 3-Hole Rod Barra con

3 oriﬁcios 2-Hole Rod Barra con

2 oriﬁcios

x13

FOR FIG. 16

Rod Washer Arandela

de barra

x13

FOR FIG. 16

Player A -

Burgundy Red

Jugador A -

rojo borgoña

Player B -

Burgundy Red

Jugador B -

rojo borgoña

Player C -

Burgundy Red

Jugador C -

rojo borgoña

FOR FIG. 8 13

x13

FOR FIG. 16

FOR FIG. 17 25

FOR FIG. 17

FOR FIG. 15

x16

Leg Base Bases de pata

Goal Box Caja de gol

FOR FIG. 10

FOR FIG. 4

Side Leg Panel Panel lateral

para pata

End Leg Panel Panel de extremo

para pata

Left Leg Pata izquierda

Player A - Gray Jugador A - gris

Player B - Gray Jugador B - gris Player C - Gray Jugador C - gris

FOR FIG. 1, 4, 5

M6x28mm Bolt Perno M6x28mm

x12

x48

FOR FIG. 1, 4, 5, 7, 8, 9

M6 Washer Arandela M6

FOR FIG. 18

4x45mm

Flat Head Screw

Tornillo de cabeza

Plana de 4x45mm

x16

FOR FIG. 5, 9 A7

FOR FIG. 19

x16

FOR FIG. 12

FOR FIG. 8

3x28mm Screw Tornillo 3x28mm

x16

4x12mm

Flat Head Screw

Tornillo de cabeza

plana de 4x12mm

x40

FOR FIG. 2, 6

4x12mm Screw Tornillo 4x12 mm

A11

x12

FOR FIG. 7

A10

FOR FIG. 2

3.5x32mm Screw Tornillo 3.5x32mm

A12

FS056Y20009 4(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

PARTS IDENTIFIER

Español

IDENTIFICADOR DE PIEZAS

Soccer Ball Pelota de fútbol

HARDWAREHARDWARE

ACCESORIOSACCESSORIES

x10

Slide Scorer Marcador

deslizador

FOR FIG. 18 FOR FIG. 2, 6

FOR FIG. 19 FOR FIG. 14 FOR FIG. 11 FOR FIG. 12

FOR FIG. 13 FOR FIG. 19

Outside Ball Cup Tapa exterior

cilíndrica

Inside Ball Cup

Arandelas interiores

cilíndricas

“L” Bracket-A Corchete “L”-A

Playﬁeld

Ramp

Rampa de

cancha de juego

Leg Leveler Nivelador de

pata

Leg Corner Cover

Cubierta de esquina

de la

pata Leg Corner Plate Placa de esquina

de la pata

M6x25mm Bolt Perno M6x25mm

M8x22mm Bolt Perno M8x22mm

M6x41mm Bolt Perno M6x41mm

M6x35mm Bolt Perno M6x35mm

FOR FIG. 10

A14

x12

FOR FIG. 7 A15

M6 Spring

Lock Washer

Arandela de

cerradura

de resorte M6

A13

x16

FOR FIG. 3

3.5x28mm Screw Tornillo 3.5x28mm Allen Key Llave allen

“L” Bracket-B Corchete “L”-B

FOR FIG. 10

Ball Return Cover Cubierta de

retorno de pelota

FOR FIG. 5

Goal Cover Portería

FOR FIG. 1

Round Nut

With Screws

Tuerca redonda

con tornillos

FOR FIG. 10

Rod Bushing Cojinete de

para barra

x16

FOR FIG. 2

x48

FOR FIG. 1, 2, 5, 7

M6 Nut Tuerca M6

x16

FOR FIG. 7, 10

x26

FOR FIG. 16

ANTES DE MONTARBEFORE ASSEMBLY

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas. Si falta alguna pieza,

llame a nuestro servicio al cliente.

FS056Y20009 5(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

PRE-INSTALLED PARTS

Español

PIEZAS PREINSTALADAS

MONTAJEASSEMBLY

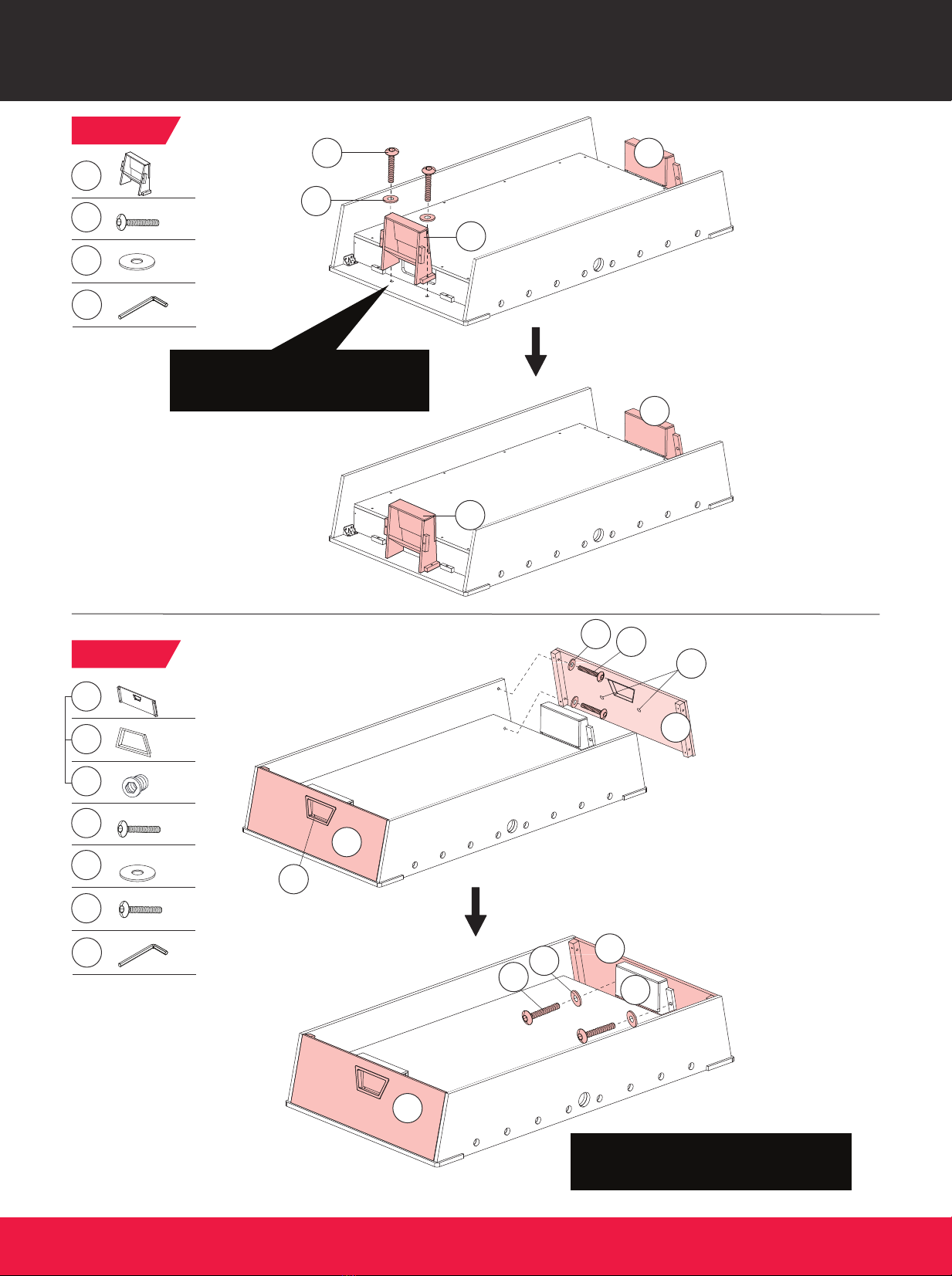

FIG. 1

P2 x2

Pre-installed

M8 T - Nut Tuerca - T M8

A15

Iron piece Pieza de hierro

FIG. 2

x20

x16

Pre-installed

FS056Y20009 6(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

ASSEMBLY

Español

MONTAJE

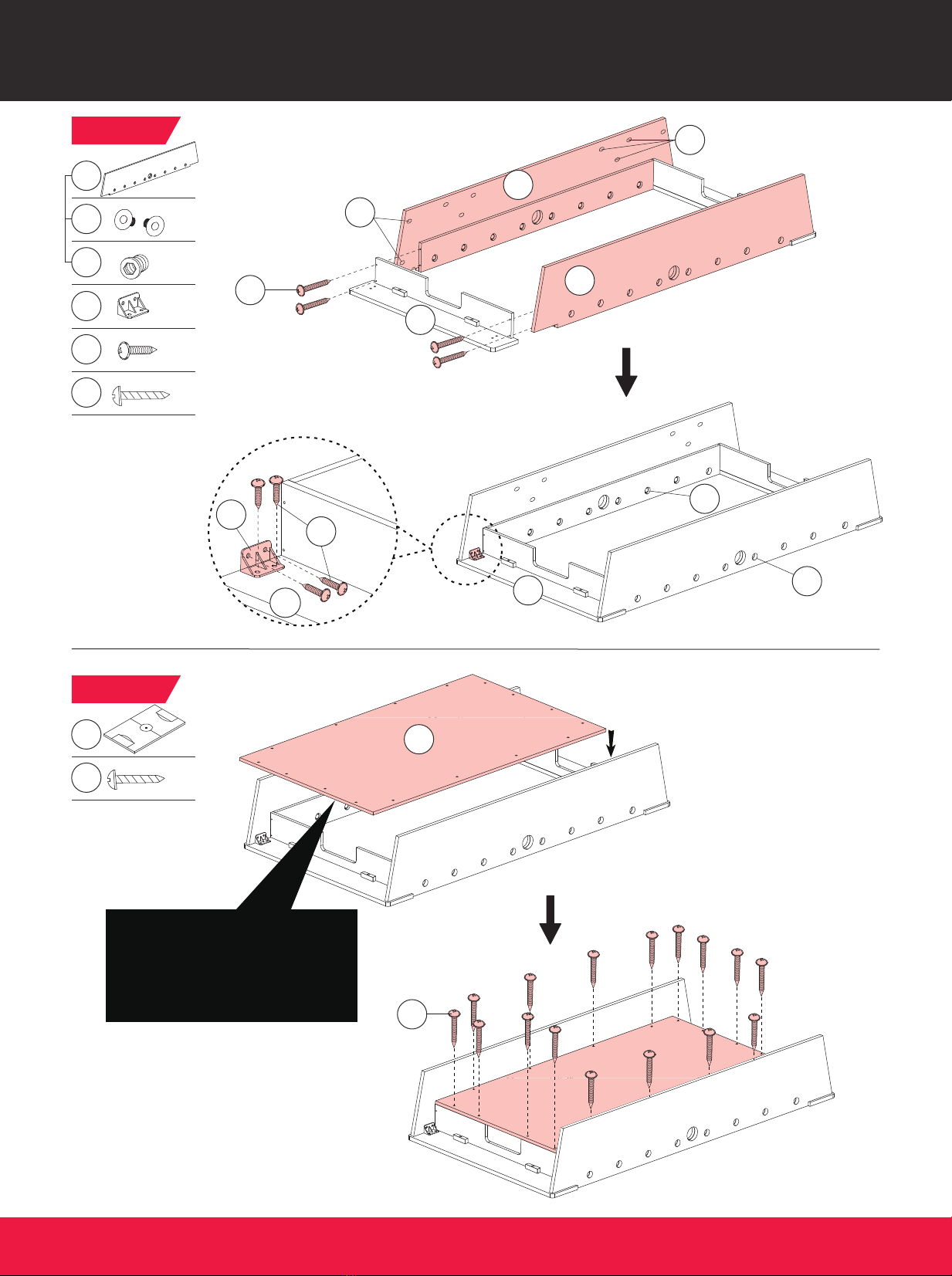

FIG. 3

x16

A13

x16

A10

A13

Note: Playﬁeld graphic should

face down when assembling.

Nota: El gráﬁco del campo de

juego debe estar cara hacia abajo

cuando está ensamblando.

A1 A2

Note: DO NOT over tighten bolts.

Nota: NO ajuste de más los pernos.

Note: Tighten bolts at this step.

Nota: Apriete los pernos en este paso.

FIG. 4

10 x2

FS056Y20009 7(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

ASSEMBLY

Español

MONTAJE

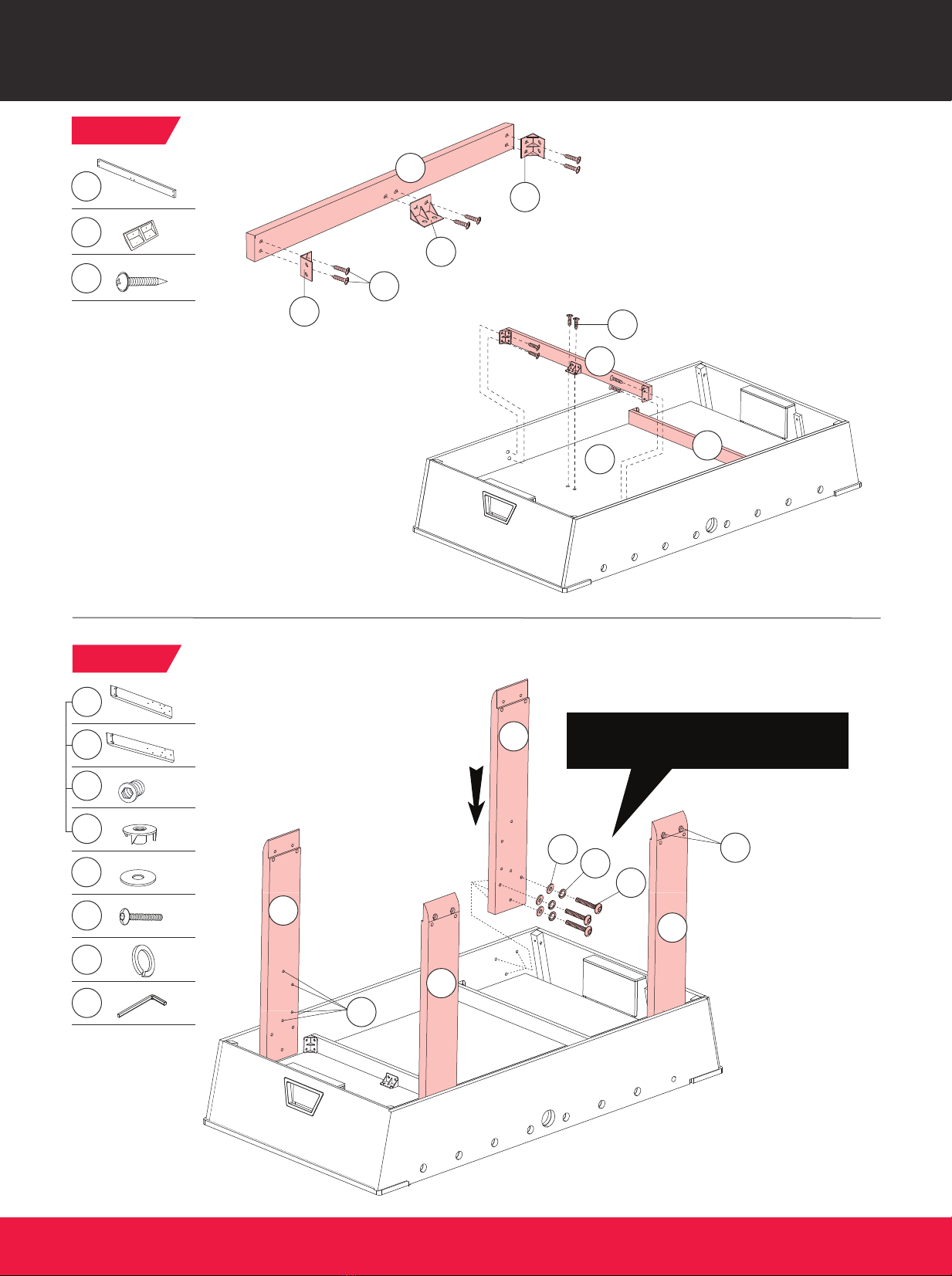

FIG. 5

A15

4x2

x12

A15

Pre-installed

Note: DO NOT over tighten bolts.

Nota: Apriete los pernos en este paso.

FS056Y20009 8(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

ASSEMBLY

Español

MONTAJE

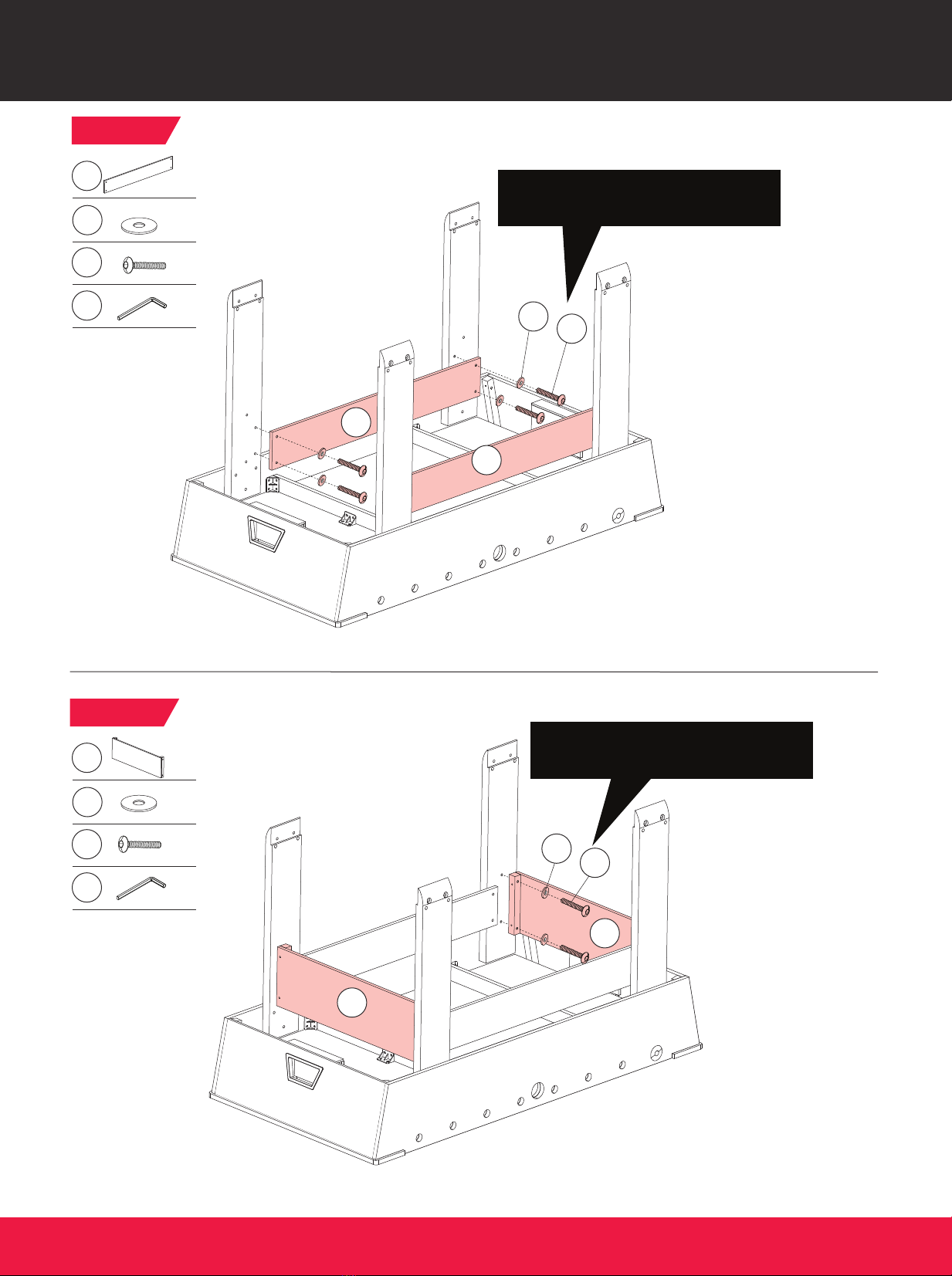

FIG. 6

6x2

x24

27 x6

FIG. 7

A14

A11

A2 P7

7x2

x16

x12

A11

x12

A14

A15

Pre-installed

P7 Pre-installed

FS056Y20009 9(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

ASSEMBLY

Español

MONTAJE

FIG. 8

A15

FIG. 9

A15

Note: DO NOT over tighten bolts.

Nota: Apriete los pernos en este paso.

A2 A5

A2 A4

Note: DO NOT over tighten bolts.

Nota: Apriete los pernos en este paso.

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS FS058Y19004 Manuel utilisateur

MD SPORTS

MD SPORTS Menards BG200Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS BLL090 108B Manuel utilisateur

MD SPORTS

MD SPORTS CBF048 178M Manuel utilisateur

MD SPORTS

MD SPORTS Barrington AC108Y19005 Manuel utilisateur

MD SPORTS

MD SPORTS 1625612 Manuel utilisateur

MD SPORTS

MD SPORTS CB056Y23001 Manuel utilisateur

MD SPORTS

MD SPORTS SU100Y19007 Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y20020 Manuel utilisateur

MD SPORTS

MD SPORTS DB410Y19014 Manuel utilisateur

MD SPORTS

MD SPORTS CB056Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS CBF054 058M V2 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y19024 Manuel utilisateur

MD SPORTS

MD SPORTS 1544126 Manuel utilisateur

MD SPORTS

MD SPORTS CB054Y20009 Manuel utilisateur

MD SPORTS

MD SPORTS BLL090 147M WL Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y19018 Manuel utilisateur

MD SPORTS

MD SPORTS ARC108 117B Manuel utilisateur

MD SPORTS

MD SPORTS AH060Y19009 Manuel utilisateur

MD SPORTS

MD SPORTS SOC048 057M Manuel utilisateur

MD SPORTS

MD SPORTS CBF054_047M Manuel utilisateur

MD SPORTS

MD SPORTS LG100Y20046 Manuel utilisateur

MD SPORTS

MD SPORTS BG132Y20011 Manuel utilisateur

MD SPORTS

MD SPORTS FS040Y20001 Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
