MD SPORTS FS054Y23008 Manuel utilisateur

www.medalsports.com877-472-4296

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

FS054Y23008

MESA DE FUTBOLITO

Marca: MD SPORTS

Modelo: FS054Y23008

Hecho en: China

Especiﬁcaciones eléctricas:

6 V (Utiliza 4 pilas "AA" de 1.5 V c/u)

ANTES DE USAR EL PRODUCTO LEA EL INSTRUCTIVO Y

CONSERVELO PARA FUTURAS REFERENCIAS

VÉANSE LAS INSTRUCCIONES DE INSTALACIÓN ANTES DE

CONECTAR A LA ALIMENTACIÓN

PRECAUCIÓN RIESGO DE EXPLOSIÓN EN CASO DE

SUSTITUCIÓN DE LA BATERÍA POR UNA DE TIPO

INCORRECTO DESHÁGASE DE LAS BATERÍAS USADAS DE

ACUERDO CON LAS INSTRUCCIONES

No deben situarse sobre el aparato fuentes de ﬂama viva, tales

como velas encendidas

Las baterías (paquete de baterías o baterías instaladas) no se

deben exponer a calentamiento excesivos tales como rayos

solares, fuego o similares

Importador: TIENDAS SORIANA, S.A. DE C.V.

Alejandro de Rodas No. 3102-A, Col. Cumbres 8vo.

Sector Monterrey, Nuevo León C.P. 64610.

R.F.C. TSO991022PB6 Tel. Importador: +52 (81) 83299000

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer a baja velocidad

High Torque Over Tightened

/ Una alta velocidad puede

apretar demasiado

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use furniture polish spray to clean the

exterior surfaces of the product.

Adult supervision is required for children playing this

game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no se siente, suba o incline sobre el producto.

Por favor no arrastre el producto cuando lo mueva de

lugar para evitar daño en las patas de la mesa.

Por favor use solamente spray de pulido para muebles

para limpiar la superﬁcie exterior del producto.

Se requiere la supervisión adulta para niños cuando

esté jugando al juego.

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE AVISO IMPORTANTE

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

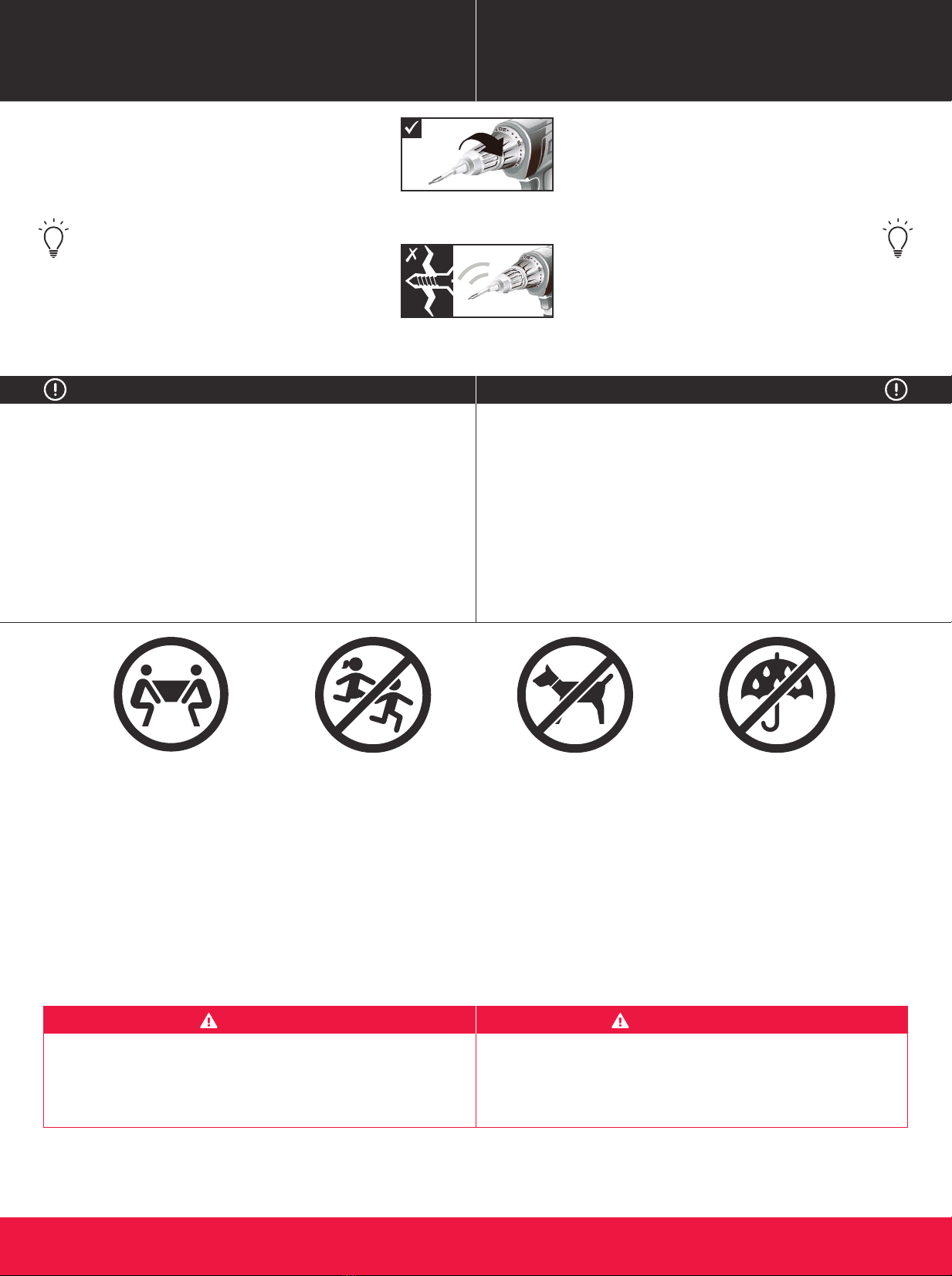

At least 2 adults needed

Se necesitan al menos 2

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

húmedos o mojados.

- Not Included

- Included

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Allen

- No incluido

- Incluido

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

FS054Y23008 1(Continued on the next page.) (Continúe en la siguiente página.) www.medalsports.com

Adult assembly required.

CHOKING HAZARD - This item contains small parts

and small balls. Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas y pequeñas bolas. No es apto para niños

menores de 3 años de edad.

WARNING ADVERTENCIA

Player - Black Jugador - Negro

x11

FOR FIG. 11

Stop Ring Anillo de parada

FOR FIG. 11

Leg Leveler Nivelador de

pata

FOR FIG. 8

Left Apron

Corner

Córner de

delantal izquierda

FOR FIG. 9

Right Apron

Corner

Córner de

delantal derecha

FOR FIG. 9

2-Hole Rod Barra con 2

oriﬁcios

FOR FIG. 11

3-Hole Rod Barra con 3

oriﬁcios

FOR FIG. 11

5-Hole Rod Barra con 5

oriﬁcios

FOR FIG. 11

Rod Washer Arandela de barra

x16

FOR FIG. 11

Leg - B Pata - B

FOR FIG. 6

Rod Bumper Amortigüador

de barra

x16

FOR FIG. 11

Support Brace Abrazadera de

soporte

FOR FIG. 4

End Leg Panel Panel de extremo

para pata

FOR FIG. 7 FOR FIG. 1

Player - Silver

Jugador - Plateado

Side Leg Panel

Panel lateral

para pata

Battery Box

Caja de batería

Connect Box

Caja de conexión

x11

FOR FIG. 11 FOR FIG. 8 FOR FIG. 5 FOR FIG. 5

End Apron - A Delantal ﬁnal - A

End Apron - B Delantal ﬁnal - B

Playﬁeld Campo de juego

FOR FIG. 2

Leg - A Pata - A

FOR FIG. 6

Handle

Mango

FOR FIG. 12

Rod End Cap Tapa para

extremo de barra

FOR FIG. 12

Slide Scorer Marcador

deslizante

FOR FIG. 10

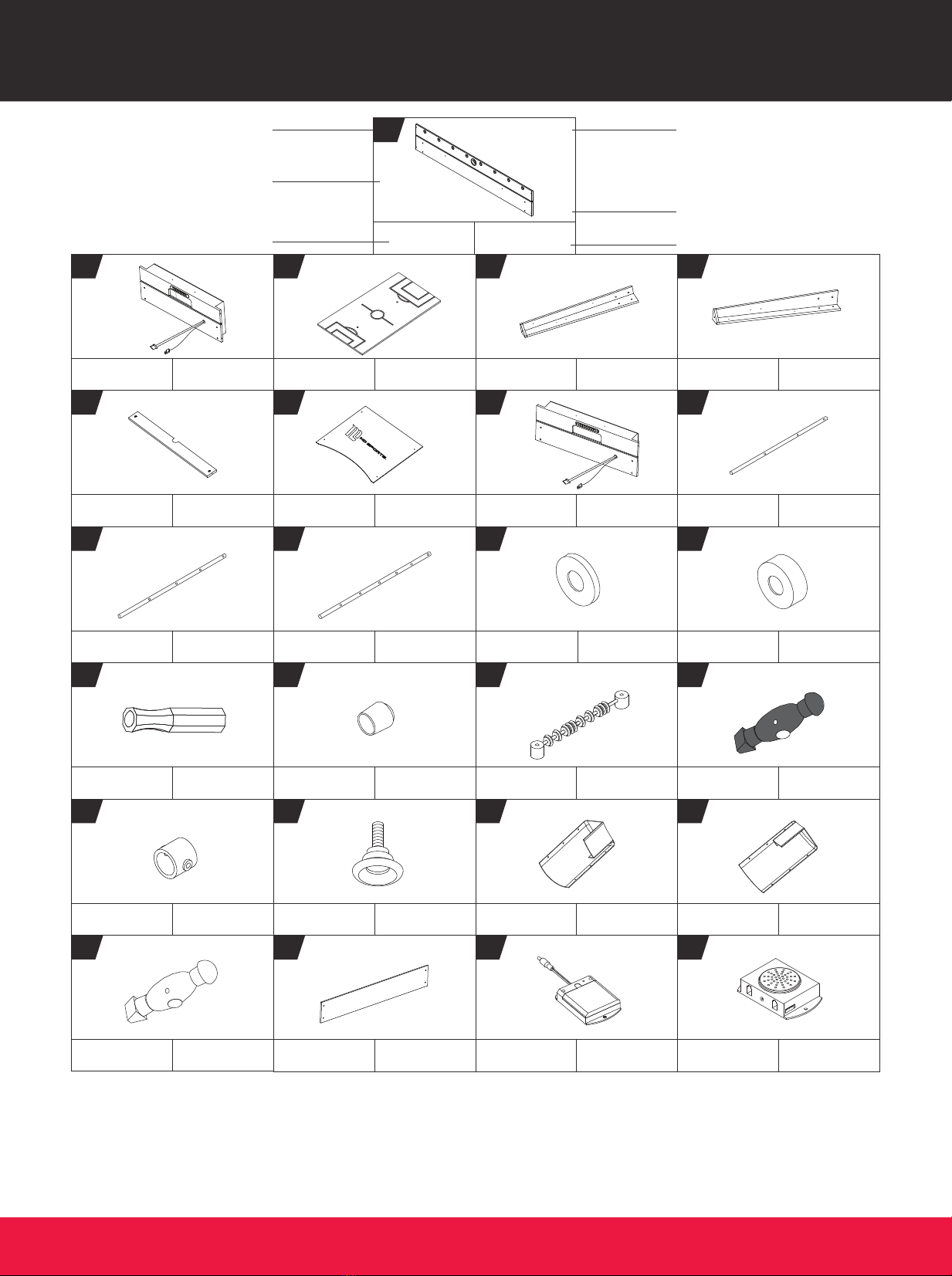

PART NUMBER

NÚMERO DE PIEZA

FIG. NUMBER

NÚMERO DE FIG.

QUANTITY

CANTIDAD

PART

PIEZA

PART NAME

FOR FIG. 1

NOMBRE DE PIEZA

Side Apron Delantal lateral

FOR FIG. 3

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

FS054Y23008 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

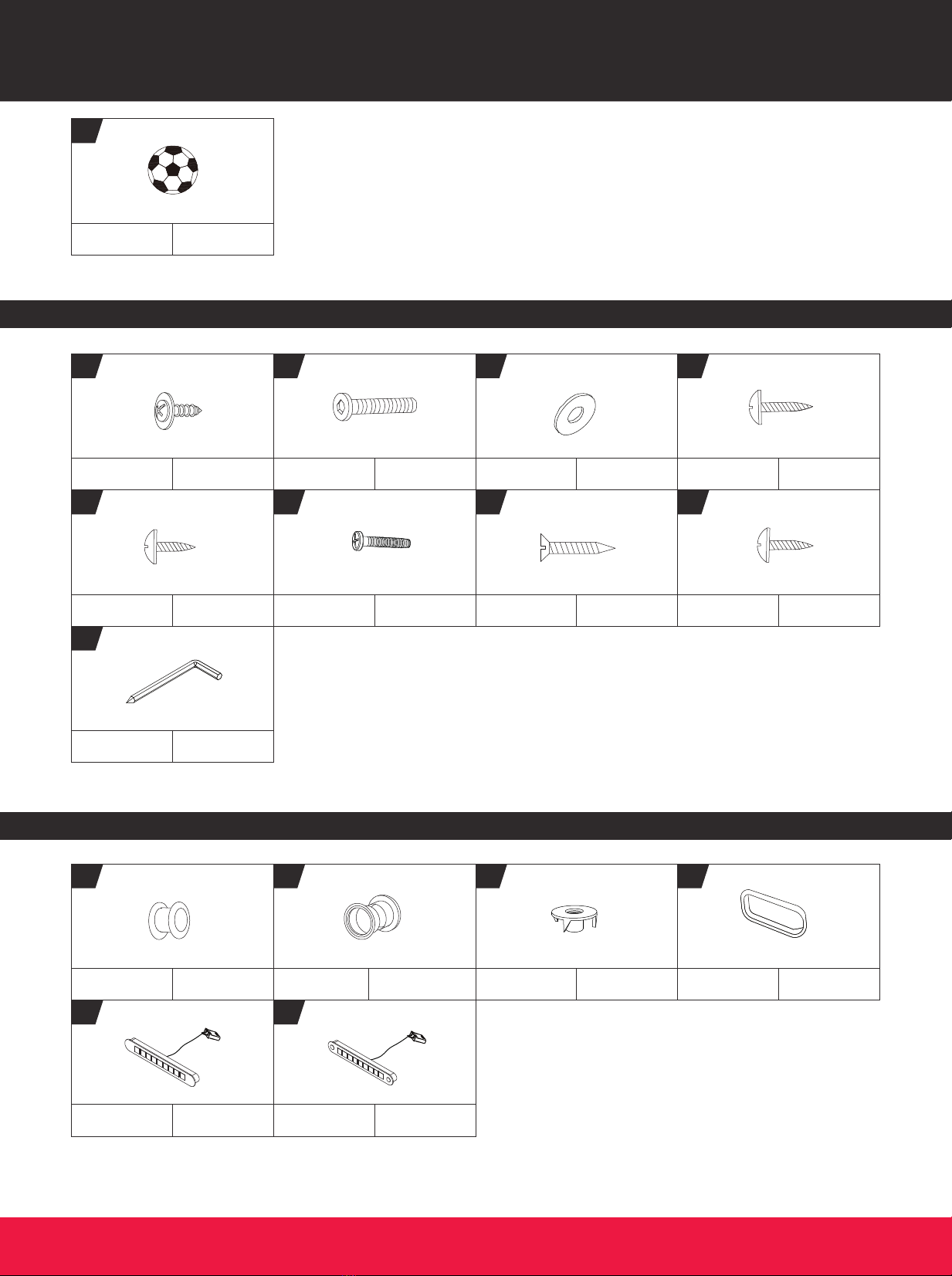

HARDWAREHARDWARE

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

Soccer Ball Pelota de fútbol

M6x30mm

Bolt

Perno

M6x30mm

x16

FOR FIG. 6

M6 Washer Arandela M6

x16

FOR FIG. 6

4x12mm Screw Tornillo 4x12mm

x24

FOR FIG. 9

4x45mm

Flat Head Screw

Tornillo de

cabeza plana

4x45mm

x12

FOR FIG. 1, 3, 10

4x15mm Screw Tornillo 4x15mm

x16

FOR FIG. 7, 8

3x20mm Bolt Perno 3x20mm

x22

FOR FIG. 11

4x45mm Screw Tornillo 4x45mm

FOR FIG. 4

3x8mm Screw Tornillo 3x8mm

x13

FOR FIG. 5, 11

Allen Key Llave allen

FOR FIG. 3 P6

FOR FIG. 1

Rod Bushing Buje para barra

LED Scorer

Display

Pantalla LED de

marcador

LED Scorer Display

with Control

Box

Pantalla del

marcador LED con

caja de control

x16

FOR FIG. 1

Ball Entry Rim Aro de entrada

para pelota

FOR FIG. 1

T - Nut Tuerca - T

x20

FOR FIG. 6

Ball Return

Cover

Cubierta de

retorno de bola

FOR FIG. 1, 3

English Español

ACCESORIOSACCESSORIES

FS054Y23008 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

¡AVISO IMPORTANTE!IMPORTANT NOTICE!

FS054Y23008 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

Please Keep Your Instructions! Your Model number is

necessary should you need to contact us. Please read

through this instruction manual book to familiarize

yourself with all parts and assembly steps. Kindly refer to

the parts list below and be sure that all parts have been

included.

¡Por favor guarde las instrucciones! Es necesario el

número de modelo para contac tarse con nosotros. Por

favor léa las instrucciones para poder familiarze con las

piezas y los pasos para armar. Corrobore que todas las

piezas que aparecen en el “Lista de Partes” se encuentren

en el paquete.

NO DEVUELVA ESTE PRODUCTO A SU LOCAL DE VENTA.

DO NOT RETURN THIS PRODUCT TO THE STORE.

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas.

ANTES DE MONTARBEFORE ASSEMBLY

MONTAJEASSEMBLY

Note: Do not tighten the screws

at this step.

Nota: No apretes los tornillos en

este paso.

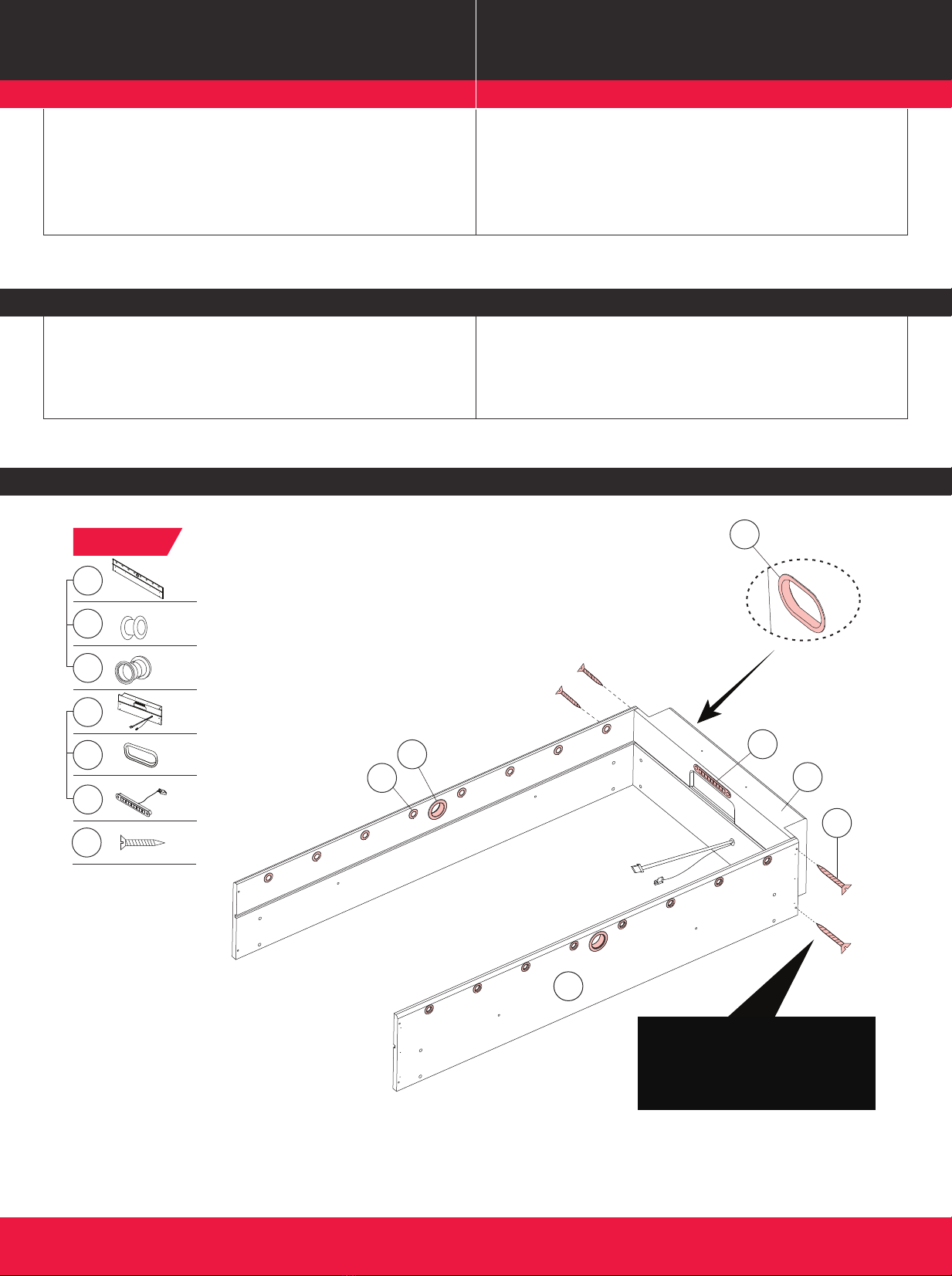

FIG. 1

Pre-installed

x16

Note: After this step, tighten

the screws (A7).

Nota: Después de este paso,

apretes los tornillos (A7).

FIG. 3

Pre-installed

Grooves

/ Guantes

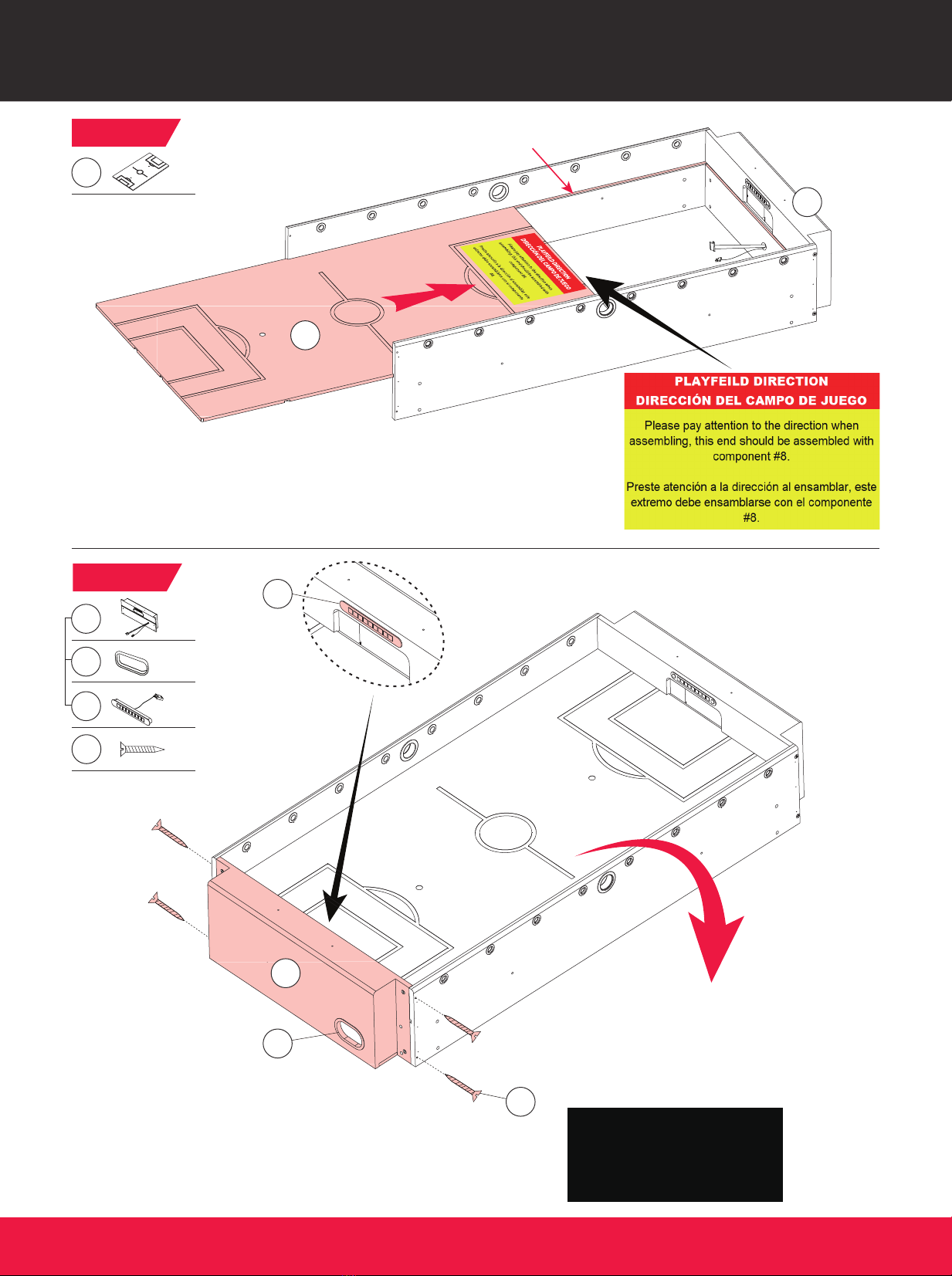

FIG. 2

English Español

MONTAJEASSEMBLY

FS054Y23008 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

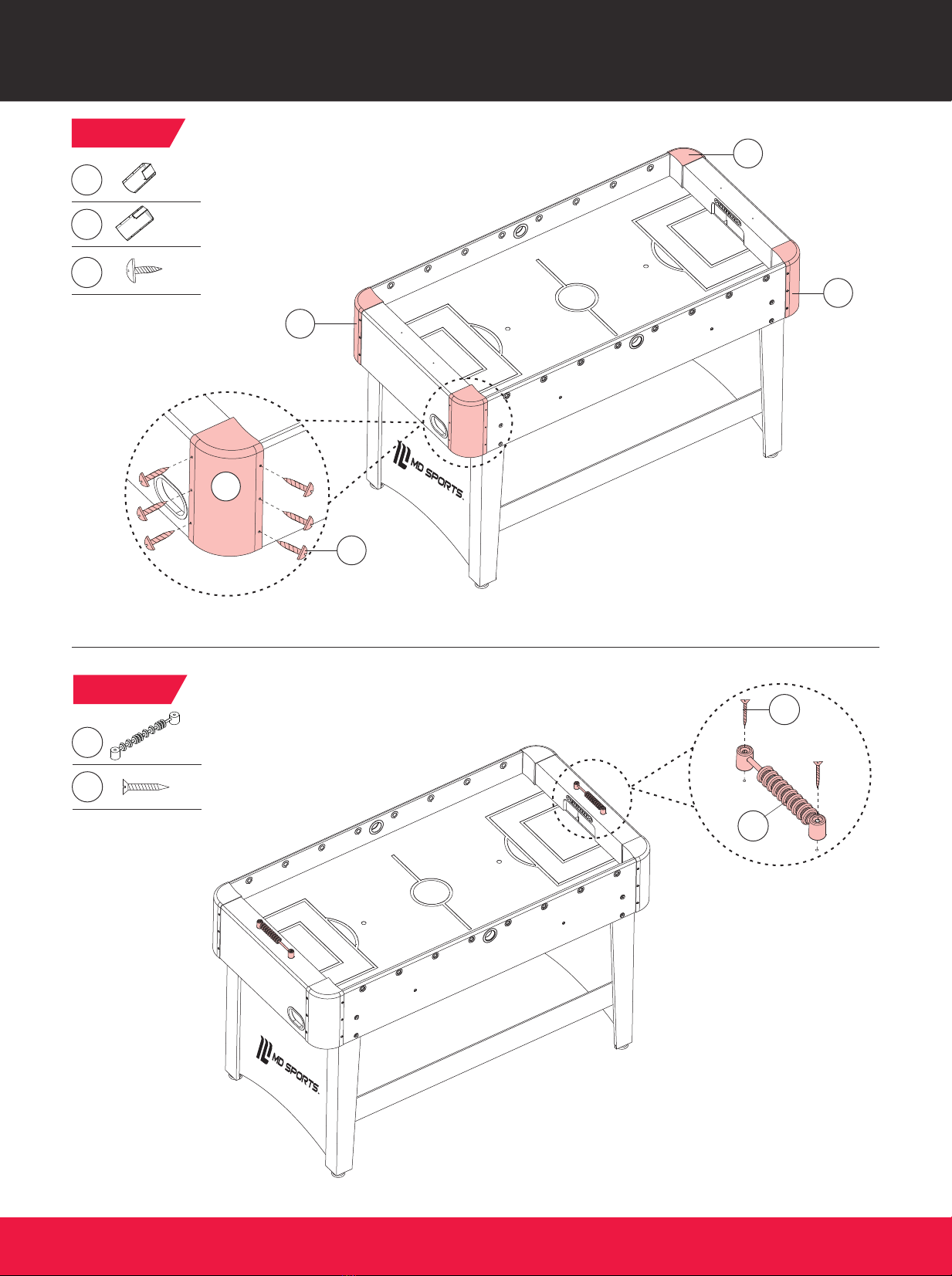

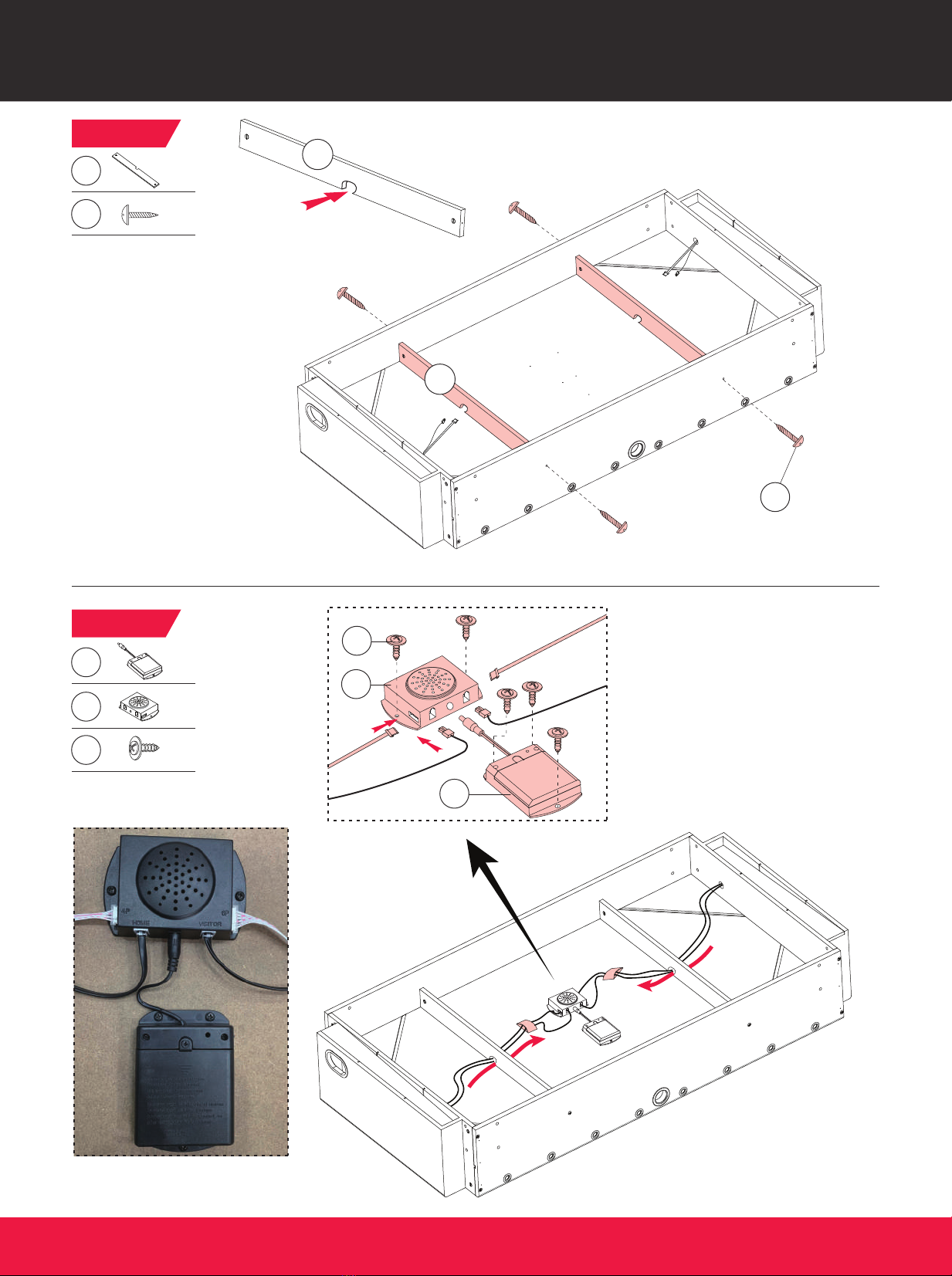

FIG. 5 A1

FIG. 4

English Español

MONTAJEASSEMBLY

FS054Y23008 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

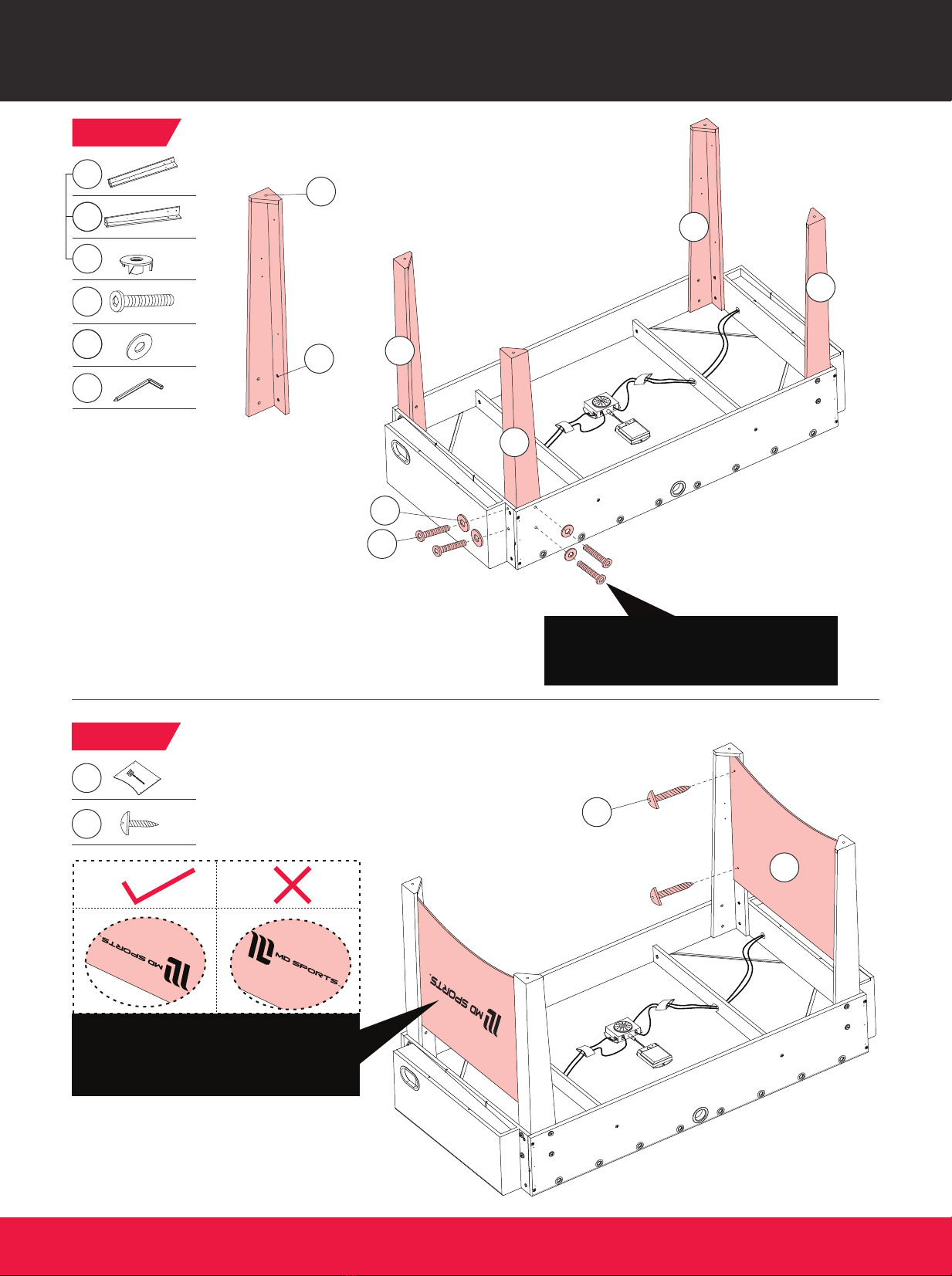

FIG. 7

Note: Both logo panels should be inverted

when assembling.

Nota: Ambos paneles del logo deben estar

invertidos al ensamblar.

FIG. 6

x16

Pre-installed

x20

Note: DO NOT over tighten bolts.

Nota: NO apriete demasiado los pernos.

English Español

MONTAJEASSEMBLY

FS054Y23008 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

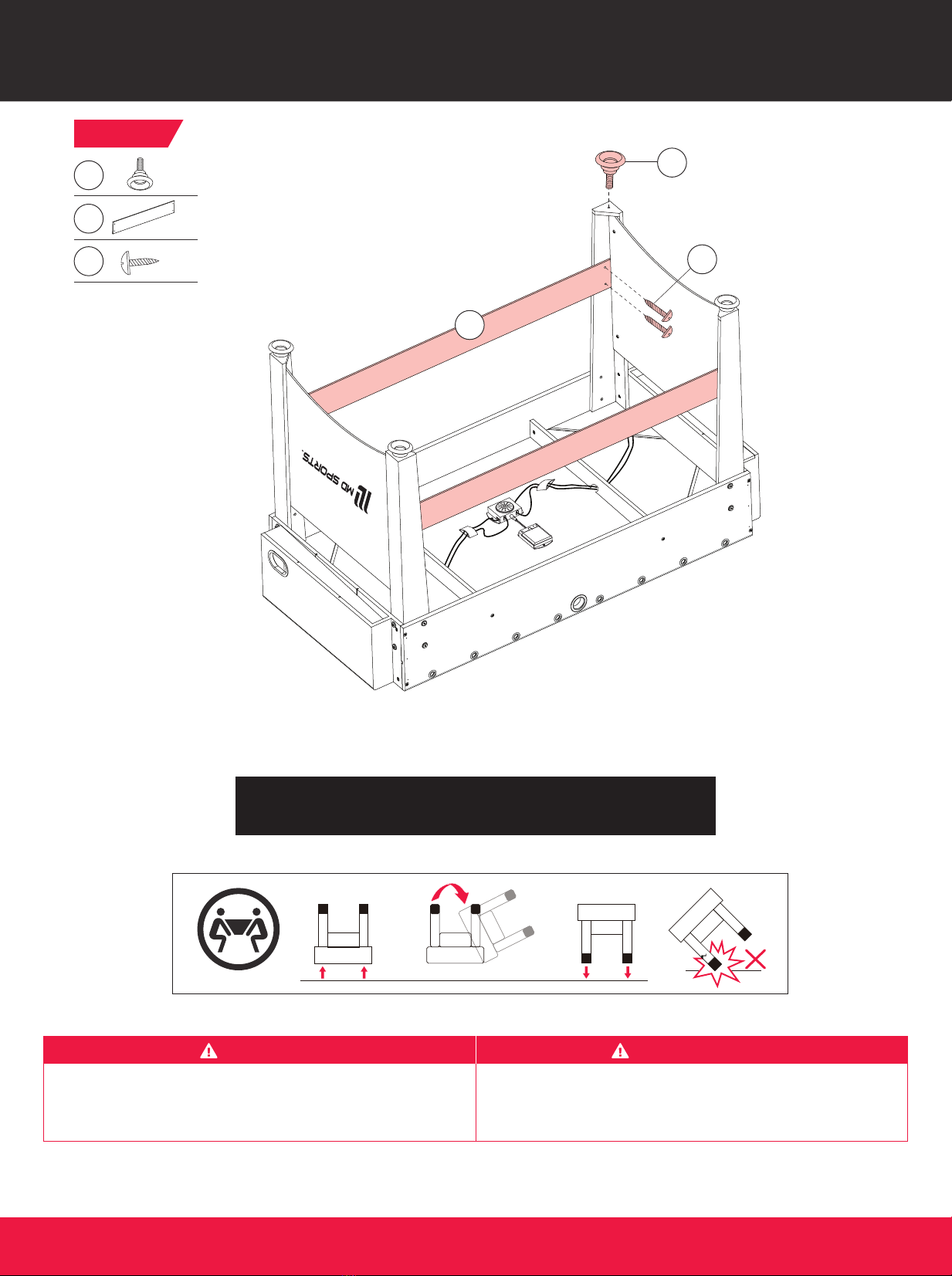

1. Lift the table off the ground.

2. Turn the table over.

3. Place it on all feet at the same time on the ground.

1. Levante la mesa del suelo.

2. Voltee la mesa.

3. Coloque las patas de la mesa sobre el piso al mismo

tiempo.

CAUTION PRECAUCIÓN

Note: Go back and make sure that all connections are tight.

Nota: Vuelva y asegúrese que todas las conexiones están apretadas.

FIG. 8

English Español

MONTAJEASSEMBLY

FS054Y23008 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

x24

FIG. 9

FIG. 10

English Español

MONTAJEASSEMBLY

FS054Y23008 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)
