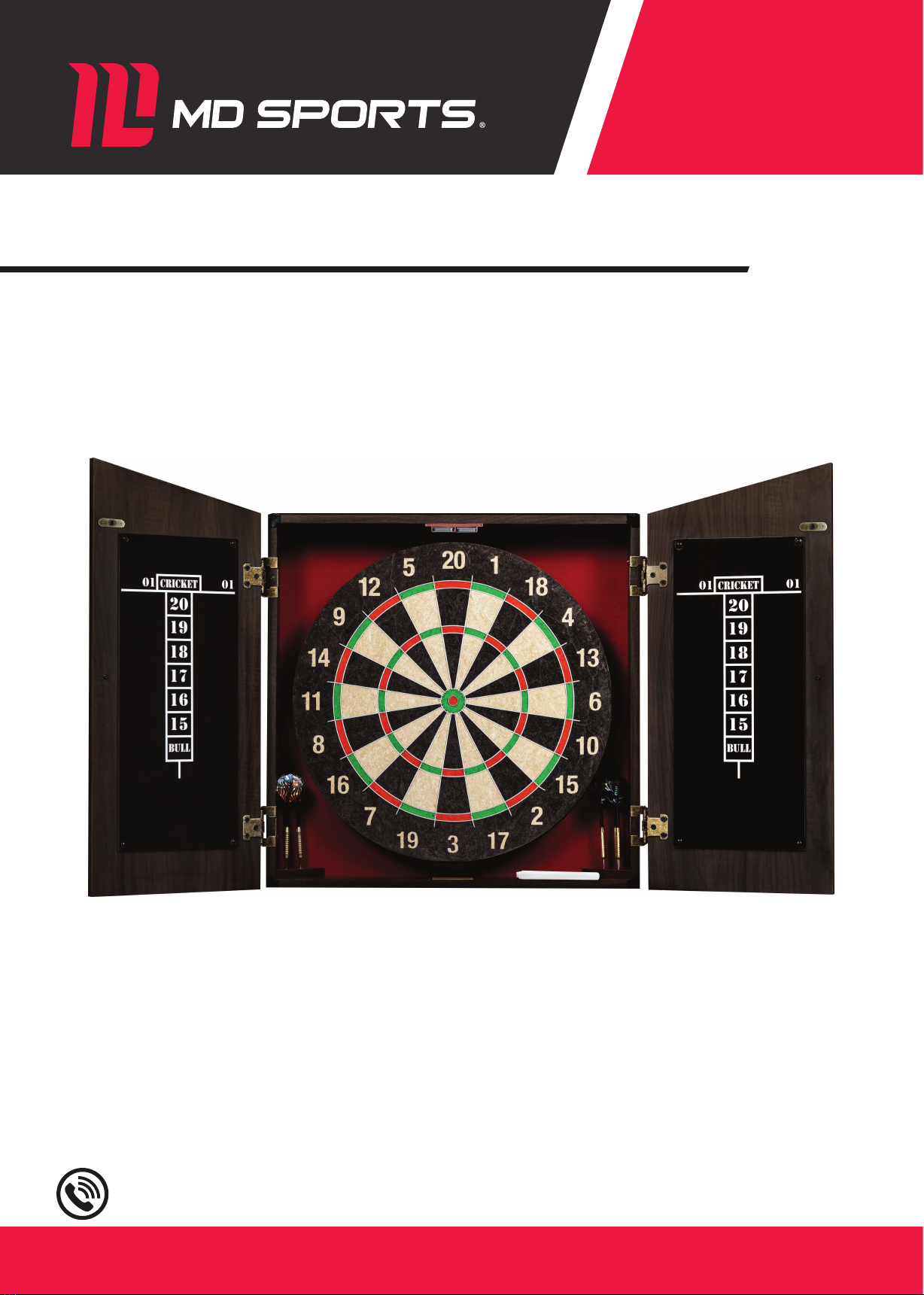

MD SPORTS DB410Y22008 Manuel utilisateur

877-472-4296

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

DB410Y22008

www.medalsports.com

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer a baja velocidad

High Torque Over Tightened

/ Una alta velocidad puede

apretar demasiado

This product is intended for INDOOR use only.

Please only use furniture polish spray to clean the

exterior surfaces of the product.

This is not a children's toy.

Adult assembly required.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor use solamente spray de pulido para muebles

para limpiar la superﬁcie exterior del producto.

Este no es un juguete para niños.

El ensamblaje debe ser realizado por un adulto.

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE AVISO IMPORTANTE

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

húmedos o mojados.

- Not Included

- Included

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Allen

- No incluido

- Incluido

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

DB410Y22008 1

(Continued on the next page.) (Continúe en la siguiente página.) www.medalsports.com

Darts are sports equipment for adults, not a toy for use

by children. Never use when any person or animal is in

the vicinity of the intended ﬂight path of the dart.

All players and spectators must be behind the player

throwing the darts.

Dardos son equipos deportivos para adultos, que no es

un juguete para niños. Nunca uses cuando cualquier

persona o animal esten en los alrededores de la

tracyectoria de vuelo intencionado del dardo.

Todos los jugadores y espectadores deben estar detrás

de lanzamiento de dardos.

WARNING ADVERTENCIA

M4 Washer Arandela M4

FOR FIG. 1

M4x12mm Bolt Perno M4x12mm

FOR FIG. 1

4x30mm Screw Tornillo

4x30mm

FOR FIG. 2

Nail Clavo

FOR FIG. 3 FOR FIG. 3

5x20mm Screw Tornillo

5x20mm

Allen Key Llave allen

M4 Nut Tuerca M4

FOR FIG. 1

Wall Anchor Ancla de tornillo

FOR FIG. 2

M4x18mm Bolt Perno M4x18mm

FOR FIG. 1

ACCESORIOSACCESSORIES

HARDWAREHARDWARE

DB410Y22008 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

Cabinet Gabinete

FOR FIG. 1

PART NUMBER

NÚMERO DE PIEZA

FIG. NUMBER

NÚMERO DE FIG.

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

Dry Erase Marker Marcador de

borrar seco

FOR FIG. 5

Dart Dardos

FOR FIG. 5

Flight - A Aleta - A

FOR FIG. 5

Flight - B Aleta - B

bull

cricket

FOR FIG. 3

Dartboard Tablero de

dardos

Mounting

Bracket

Soporte de

montaje

FOR FIG. 1

Bumper Parachoques

FOR FIG. 3

Knob Perilla

FOR FIG. 1

bull

cricket

bull

cricket 0101

FIG. 1

A4 A4

MONTAJEASSEMBLY

DB410Y22008 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

parts list page.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas.

ANTES DE MONTARBEFORE ASSEMBLY

bull

cricket

bull

cricket 0101

bull

cricket

FIG. 2

English Español

DB410Y22008 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

bull

cricket

bull

cricket 0101

Note: Leave 5 mm distance between

the wall and backside of cabinet.

Nota: Deje 5 mm de distancia entre

la pared y la parte trasera del

armario.

SIDE VIEW

/ VISTA LATERAL

5mm

Wall / Pared

Floor / Suelo

2.019M

(79.5 IN)

40CM

(15.7 IN)

FIG. 3

A9 x1

FIG. 4

5mm

Note: Leave 5 mm from the dartboard to

hang on mounting bracket (3) later.

Nota: Deje 5 mm desde la diana para

colgarla luego en el soporte montaje (3).

SIDE VIEW / VISTA LATERAL

bull

cricket

bull

cricket 0101

DB410Y22008 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

FIG. 5

6x6

7x3

8x3

9x1

7 & 8

bull

cricket

bull

cricket 0101

DB410Y22008 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

Toe Line / Línea del dedo de pie

Floor / Suelo

Throwing line / Línea de lanzamiento

2.37M (93.25 IN)

1.73M

(68.125 IN)

From ﬂoor to center of bullseye

/ Desde el suelo al centro de diana

This popular tournament and pub game is played by

subtracting each dart from the starting number (301) until

the player reaches exactly 0 (zero). (You can start the game

with any point total you wish ranging 301-901). If a player

goes past zero it is considered a “Bust” and the score

returns to where it was at the start of that round. For

example, if a player needs a 32 to ﬁnish the game and

he/she hits a 20, 8, and 10 (totals 38), the score goes back

to 32 for the next round. In playing the game, the double in

/ double out rules can be used.

- Double In - A double must be hit before points are

subtracted from the total.

In other words, a player’s scoring does not begin until a

double is hit.

- Double Out - A double must be hit to end the game.

This means that an even number is necessary to ﬁnish

the game.

- Double In and Double Out - A double is required to start

and end scoring of the game by each player.

Este torneo popular y juego de pub se juega restando cada

dardo desde el número inicial (301) hasta que el jugador

llega exactamente 0 (cero). (Ud. puede iniciar el juego con

cualquier punto total que ud. quería recorrer 301-901). Si

un jugador pasa por cero se considera como un "Bust" y la

puntuación vuelve a donde estaba el comienzo de la

ronda. Por ejemplo, si un jugador necesita 32 para terminar

el juego y se realiza un 20, 8 y 10 (Total 38), la puntuación se

remonta a 32 para la siguiente ronda. En el juego, las reglas

de doble in / doble out podrían ser aplicado.

- Doble In - Un Doble debe ser golpeado antes de puntos

están substracto de total.

En otras palabras, la puntuación del jugador no

comienza sino hasta que un doble sea golpeado.

- Doble Out - Un Doble debe ser golpeado para terminar

el juego. Esto signiﬁca que un número par es necesario

para terminar el juego.

- Doble In y Doble Out - Un doble es requerido para iniciar

y terminar la puntuación del juego por cada jugador.

301-901301-901

DB410Y22008 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

JUEGOS DE DARDOS POPULARPOPULAR DART GAMES

Cricket is strategic game for accomplished players and

beginners alike. Players throw for numbers best suited for

them and can force opponents to throw for numbers not

as suitable for them. The object of Cricket is to “close” all of

the appropriate numbers before one’s opponent while

racking up the highest number of points.

Only the numbers 15 through 20 and the inner/outer

bull’s-eye are used. Each player must hit a number 3 times

to “open” that segment for scoring. A player is then

awarded the number of points of the “open” segment

each time he/she throws a dart that lands in that segment,

provided their opponent has not closed that segment.

Hitting the double ring counts as two hits, and the triple

ring counts as 3 hits.

Numbers can be opened or closed in any order. A number

is “closed” when the other player(s) hit the open segment 3

items. Once a number has been “closed”, any player for the

remainder of the game can no longer score on it.

Winning - The side closing all the numbers ﬁrst and

accumulating the highest point total is the winner. If a

player “closes” all numbers ﬁrst but is behind in points,

he/she must continue to score on the “open” numbers. If

the player does not make up the point deﬁcit before the

opposing player(s) “closes” all the numbers, the opposing

side wins. Play continues until all segments are closed -

the winner is the player with the highest score.

El Cricket es un juego estratégico para jugadores

realizados y e igual principiantes. Los jugadores tiran para

los números más adecuados para ellos y pueden forzar a

los oponentes a lanzar para los números no tan adecuados

para ellos. El objeto de Cricket es para "close" todos los

números apropiados antes de su oponente acumulando el

número más alto de puntos.

Sólo los números 15 a 20 y el interior / exterior de la Diana.

Cada jugador debe golpear un número 3 veces para "open"

ese segmento para la puntuación. Un jugador es entonces

adjudicado el número de puntos del segmento de "open"

cada vez que él/ella lanza un dardo que cae en ese

segmento, siempre que su oponente no ha cerrado ese

segmento. Golpee los conteos de anillos dobles como dos

hits, y los conteos de anillos triples como 3 golpes.

Los números pueden ser abiertos o cerrados en cualquier

orden. Un número es "closed" cuando el otro jugador(s)

golpeó el segmento abierto 3 veces. Una vez que el

número ha sido "closed", cualquier jugador por el resto del

juego ya no puede anotar en él.

Ganar - El lado cerrar todos los números primero y quien

acumulando el mayor número de puntos es el ganador. Si

un jugador "closes" todos los números primero, pero está

detrás en puntos, él / ella debe continuar para marcar

sobre los números "open". Si el jugador no compensa el

déﬁcit de punto antes de que el jugador opnente(s)

"cloese" todos los números, las victorias laterales opuestas.

El juego continúa hasta que todos los segmentos están

cerrados - el ganador es el jugador con la puntuación más alta.

CRICKETCRICKET

DB410Y22008 www.medalsports.com8 (La ultima página)(The last page)

English Español

JUEGOS DE DARDOS POPULARPOPULAR DART GAMES

www.medalsports.com

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS CBF072 018E Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y21008 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y19034 Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y20028 Manuel utilisateur

MD SPORTS

MD SPORTS CB054Y20009 Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y20021 Manuel utilisateur

MD SPORTS

MD SPORTS Menards BG200Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y20003 Manuel utilisateur

MD SPORTS

MD SPORTS TP300Y20019 Manuel utilisateur

MD SPORTS

MD SPORTS BLL090 018B Manuel utilisateur

MD SPORTS

MD SPORTS BLL084 017B Manuel utilisateur

MD SPORTS

MD SPORTS BB048Y19008 Manuel utilisateur

MD SPORTS

MD SPORTS CB056Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS TT215Y20005 Manuel utilisateur

MD SPORTS

MD SPORTS SOC054-098E Manuel utilisateur

MD SPORTS

MD SPORTS AWH042 087E Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y20010 Manuel utilisateur

MD SPORTS

MD SPORTS SAM'S.com_AWH055_017M Manuel utilisateur

MD SPORTS

MD SPORTS BLL060 048B Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y20110 Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y20005 Manuel utilisateur

MD SPORTS

MD SPORTS AH090Y19004 Manuel utilisateur

MD SPORTS

MD SPORTS AH048Y21010 Manuel utilisateur

MD SPORTS

MD SPORTS 1642134 Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
