MD SPORTS CB054Y20009 Manuel utilisateur

Instructions D'Assemblage

Assembly Instructions

MODEL/MODÈLE

CB054Y20009

Walmart Canada

www.medalsports.com877-472-4296

English Français

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Ce produit est couvert par une garantie limitée valable

90 jours à compter de la date d'achat. Si pendant cette

période une ièce est jugée défectueuse ou se casse,

nous la remplacerons gratuitement. Les seules

exceptions à la garantie comprennent les armatures

principales, les dessus de table, les surfaces de jeu, les

piles ou les outils.

La garantie ci-dessus ne s’applique pas en cas de

dommages occasionnés par une mauvaise utilisation,

une altération du produit, de mauvais traitements, des

dommages accidentels ou des négligences.

Cette garantie limitée vous accorde des droits légaux

spéciﬁques ainsi que d’autres droits variant d’un état

(province) à un autre.

UNE FACTURE D'ACHAT (ou toute autre preuve d'achat)

sera exigée avant toute intervention sous garantie. Pour

toute demande d'intervention sous garantie, veuillez

contacter notre Service à la Clientèle.

Comprenez notre garantie produit limitée en ce qui

concerne notre politique de retour/remboursement

depuis votre magasin. Ici à Medal Sports, nous ne

pouvons prendre un compte un produit qui n’est plus

sous garantie puisque nous ne pouvons que fournir les

pièces disponibles. Remerciements!

VEUILLEZ NOUS CONTACTER AVANT DE RETOURNER

LE PRODUIT EN MAGASIN!

GARANTIE LIMITEE DE 90 JOURS

LIMITED 90 DAYS WARRANTY

MD SPORTS

877-472-4296

CB054Y20009 1 (Suite page suivante.)(Continued on the next page) www.medalsports.com

www.medalsports.com

DO NOT RETURN TO STORE NE PAS RAPPORTER EN MAGASIN

WE ARE READY

TO HELP NOUS SOMMES

PRÊTS À VOUS AIDER

Customer Service

Toll Free

Service Clientèle

N° Vert

Please Contact Veuillez contacter

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Du lundi au vendredi de

9:00 a 17 heures HNE

For additional resources and

Frequently Asked Questions,

please visit us at

Pour toute information

complémentaire ou réponse

aux questions fréquentes

veuillez vous rendre sur

Power Tools: Set to Low Torque

/ Visseuse électrique: Couple faible

High Torque Over Tightened

/ Un couple élevé peut créer des dommages

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

Adult supervision is required for children playing this

game.

Ce produit est conçu pour une utilisation en intérieur

uniquement.

Veuillez ne pas vous asseoir, grimper ou vous appuyer

sur la produit.

Veuillez ne pas déplacer la produit en la tirant pour

ne pas endommager les pieds.

Veuillez utiliser seulement un produit nettoyant pour

meubles pour nettoyer les surfaces extérieures de la

produit de jeu.

La surveillance d’adultes est requise pour les enfants

qui jouent ce jeu.

- Not Included

- Included

RECOMMENDED RECOMMANDÉ

IMPORTANT NOTICE NOTE IMPORTANTE

Adult assembly required.

CHOKING HAZARD - This item contains small parts

and small balls. Not suitable for children under 3 years.

L'assemblage doit être effectué par des adultes.

RISQUE D’ASPHYXIE - Ce produit contient de petites

pièces

et de petites boules

. Ne convient pas à des enfants

de moins de 3 ans.

WARNING ATTENTION

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Un tournevis électrique peut être utile

pour l'assemblage; utilisez cependant une

vitesse de rotation lente et avec prudence.

Tournevis cruciforme

Tournevis standard

(Tête plate)

Clé hexagonale

- Non inclus

- Incluse

English Français

OUTILS REQUISTOOLS REQUIRED

CB054Y20009 www.medalsports.com2 (Suite page suivante.)(Continued on the next page)

At least 2 adults needed

Il faut au moins 2 adultes

No children in assembly

area

Pas d’enfants dans la

zone d’assemblage

Keep away from pets in

assembly area

Tenir les animaux de

compagnie à distance

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

N’utilisez ni ne stockez ce

produit en extérieur.

Uniquement pour

utilisation en intérieur.

Ne pas exposer à l'humidité.

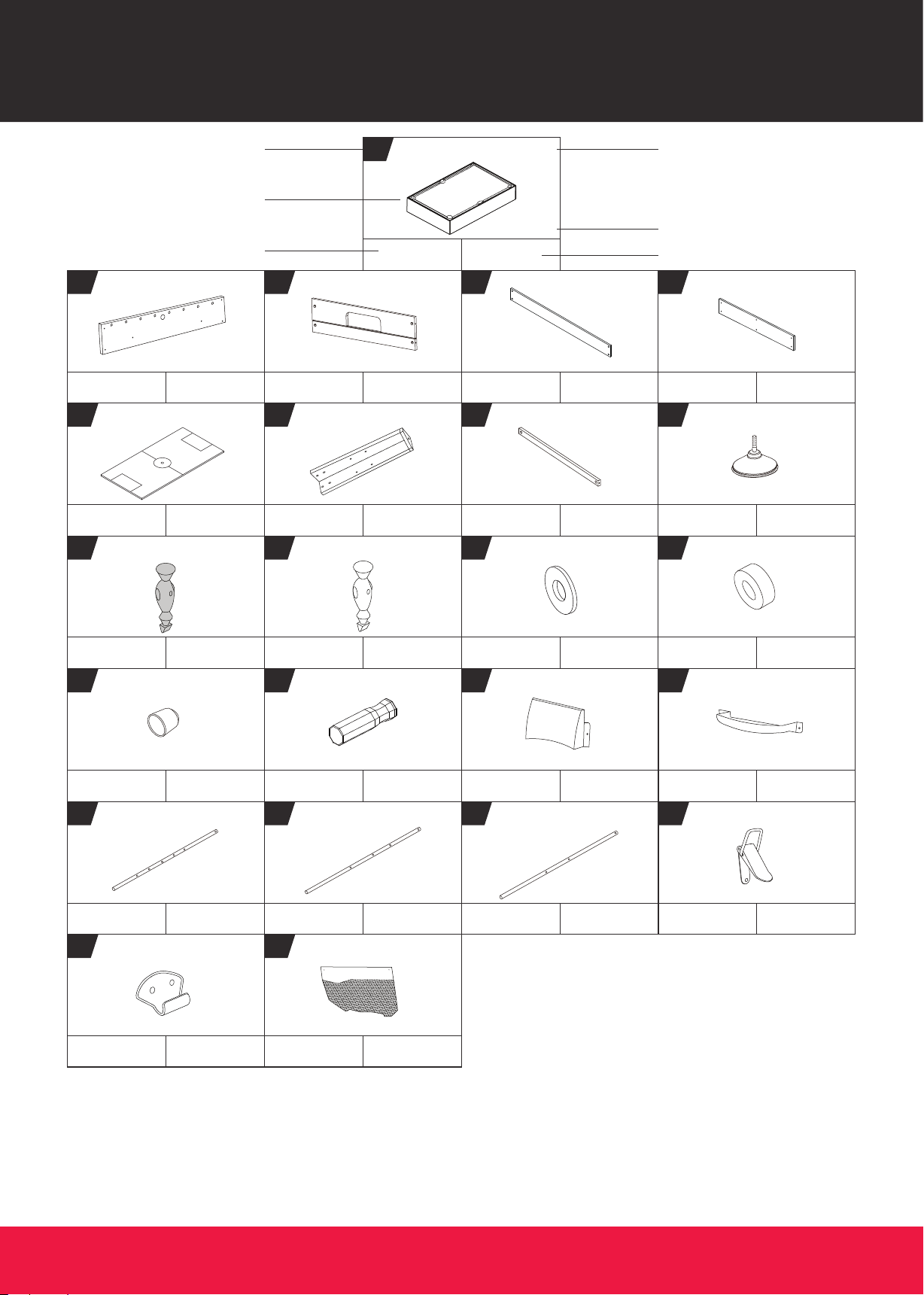

PART NUMBER

NUMÉRO D'ARTICLE FIG NUMBER

NUMÉRO FIG

QUANTITY

QUANTITÉ

PART

PIÈCE

PART NAME

FOR FIG. 1

POUR LE FIGURE 1

NOM DE LA PIÈCE

FOR FIG. 5

POUR LE FIGURE 5 3

FOR FIG. 5, 8

POUR LE FIGURE 5, 8 4

FOR FIG. 3

POUR LE FIGURE 3 5

FOR FIG. 3

POUR LE FIGURE 3

FOR FIG. 6

POUR LE FIGURE 6 7

FOR FIG. 1

POUR LE FIGURE 1 8

FOR FIG. 7

POUR LE FIGURE 7

x13

FOR FIG. 11

POUR LE FIGURE 11 11

x13

FOR FIG. 11

POUR LE FIGURE 11 12

x16

FOR FIG. 11

POUR LE FIGURE 11 13

x16

FOR FIG. 11

POUR LE FIGURE 11

FOR FIG. 12

POUR LE FIGURE 12 15

FOR FIG. 12

POUR LE FIGURE 12 17

FOR FIG. 9

POUR LE FIGURE 9

FOR FIG. 9

POUR LE FIGURE 9

FOR FIG. 11

POUR LE FIGURE 11 19

FOR FIG. 11

POUR LE FIGURE 11 21

FOR FIG. 10

POUR LE FIGURE 10

FOR FIG. 11

POUR LE FIGURE 11

FOR FIG. 10

POUR LE FIGURE 10 23

FOR FIG. 2

POUR LE FIGURE 2

FOR FIG. 2

POUR LE FIGURE 2

End Apron Tablier FinalSide Apron Tablier latéral End Leg Panel Panneau

pied inférieur

Side Leg Panel Panneau

Latéral de Pied

Billiard

Mainframe

Unité centrale

billard

Leg Pied

Soccer Playﬁeld Terrain de jeu

Football Leg Leveler Niveleur de pied

Support Brace Barre de Support

Player - White Joueur - Blanc

Player - Black Joueur - Noir Foam Bumper Butoir en mousse

Rod Washer Rondelle de tige

Handle PoignéeRod End Cap Capuchon de

bout de tige

Goal Box

-Bottom

Boite de

But-Inférieur

Goal Box-Top Boite de

But-Supérieur

3-Hole Rod Tige à 3 trous

5-Hole Rod Tige à 5 trous Bottom

Locking Clasp

Fermoir à

serrure Inférieur

2-Hole Rod Tige à 2 trous

Net Bag Sac à ﬁlet

Top Locking

Clasp

Fermoir à

serrure Supérieur

CB054Y20009 www.medalsports.com3 (Suite page suivante.)(Continued on the next page)

English Français

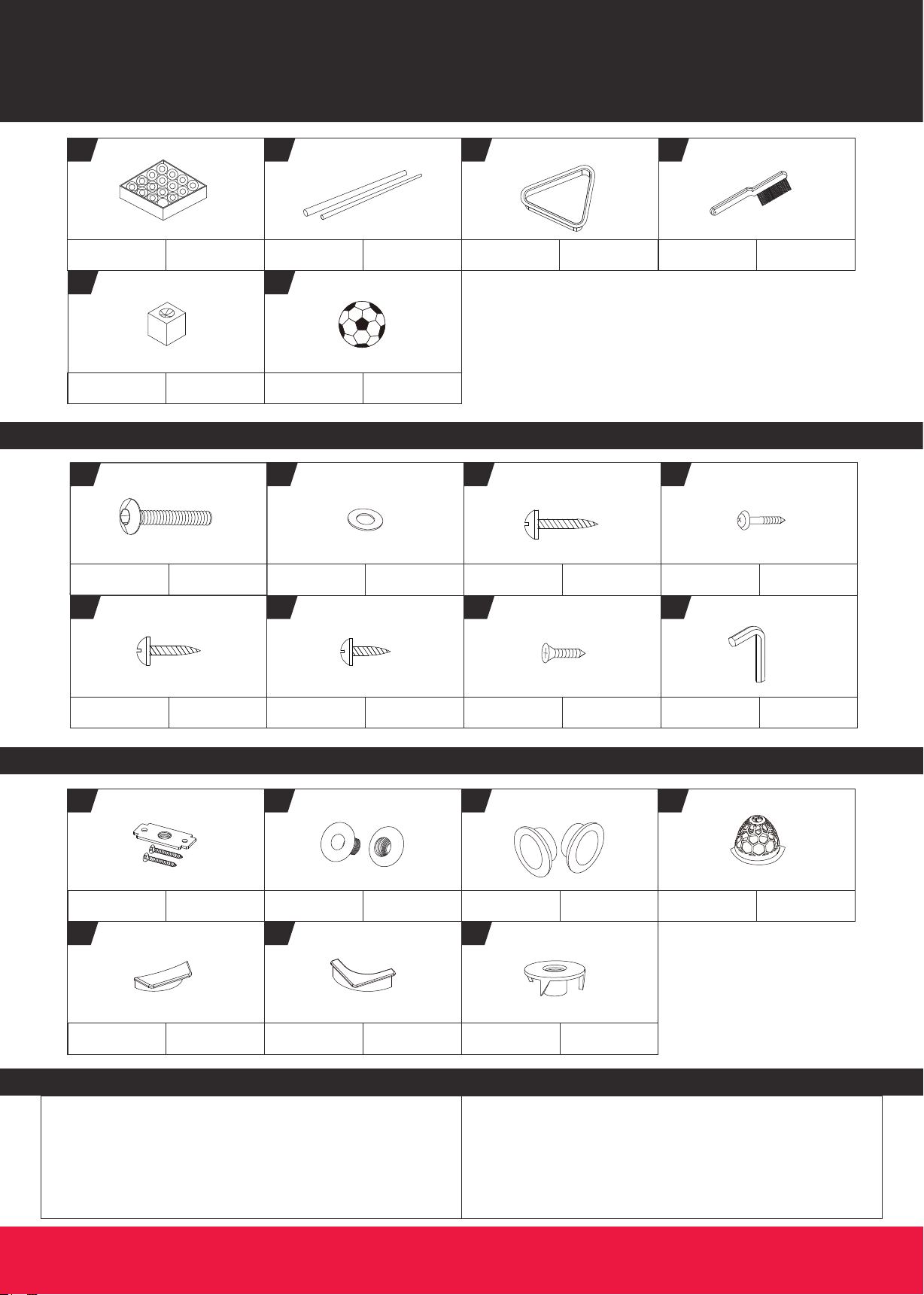

IDENTIFICATEUR DE PIÈCESPARTS IDENTIFIER

PIÈCES PRÉINSTALLÉESPRE-INSTALLED PARTS

Cue QueueBilliard Ball Set Ensemble

Boules de Billard Brush BrosseTriangle Triangle

Soccer Ball Ballon de Foot

Chalk Craie

FOR FIG. 1

POUR LE FIGURE 1 P4

FOR FIG. 1

POUR LE FIGURE 1

FOR FIG. 4

POUR LE FIGURE 4

Square Nut

with Screws

Écrou carré

avec vis Pocket Poche

Side

Pocket Cap

Capuchon Poche

latérale

x16

FOR FIG. 5

POUR LE FIGURE 5 P3

FOR FIG. 5

POUR LE FIGURE 5

Plastic Rod

Bushing

Manchon de la

tige plastique

Plastic Ball

Entry Rim

Bord d’entrée

du ballon

plastique

FOR FIG. 4

POUR LE FIGURE 4 P7

x16

FOR FIG. 1

POUR LE FIGURE 1

Corner

Pocket Cap

Capuchon Poche

de Coin 1/4'' T - Nut T - Écrou 1/4''

MÉTAUXHARDWARE

x10

FOR FIG. 2, 9

POUR LE FIGURE 2, 9 A7

x16

FOR FIG. 10

POUR LE FIGURE 10 A8

x16

FOR FIG. 1

POUR LE FIGURE 1 A3

x16

FOR FIG. 3, 5, 7, 8

POUR LE FIGURE 3, 5, 7, 8 A4

x26

FOR FIG. 11

POUR LE FIGURE 11

FOR FIG. 3

POUR LE FIGURE 3

FOR FIG. 1

POUR LE FIGURE 1

FOR FIG. 12

POUR LE FIGURE 12

FOR FIG. 4

POUR LE FIGURE 4 FOR FIG. 4

POUR LE FIGURE 4

FOR FIG. 4

POUR LE FIGURE 4

FOR FIG. 4

POUR LE FIGURE 4

1/4'' Washer Rondelle 1/4''

1/4''x1-1/4'' Bolt Boulon

1/4''x1-1/4'' 3x23mm Screw Vis 3x23mm

4x35mm Screw Vis 4x35mm

4x12mm Screw Vis 4x12mm

4x20mm Screw Vis 4x20mm Allen Key Clé

hexagonale

3x12mm Screw Vis 3x12mm

AVANT L’ASSEMBLAGEBEFORE ASSEMBLY

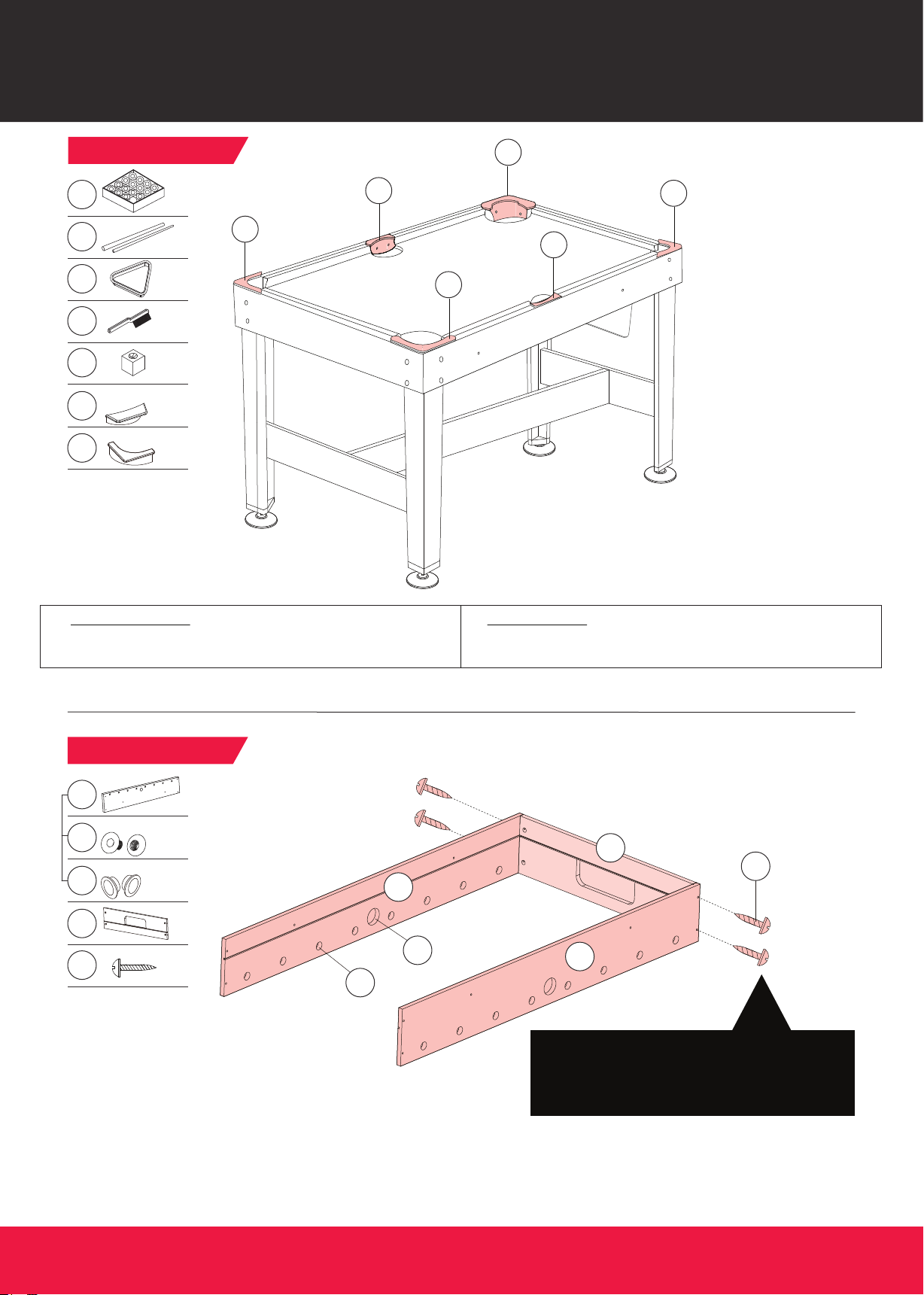

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

parts list pages. If any parts are missing, call our

customer service.

Trouvez un endroit propre et plat pour commencer à

assembler votre produit.

Vériﬁez que vous avez toutes les pièces énumérées

comme indiqué sur les pages de liste des pièces. S’il

y a des pièces qui manquent, appelez notre service

clientèle.

CB054Y20009 www.medalsports.com4 (Suite page suivante.)(Continued on the next page)

English Français

ACCESSOIRESACCESSORIES

CB054Y20009 www.medalsports.com5 (Suite page suivante.)(Continued on the next page)

English Français

ASSEMBLAGEASSEMBLY

Pre-installed

Préinstallée

x16

Pre-installed

Préinstallée

Pre-installed

Préinstallée

A1A2

9x4

23 x1

FIG. 1 / FIGURE 1

FIG. 2 / FIGURE 2

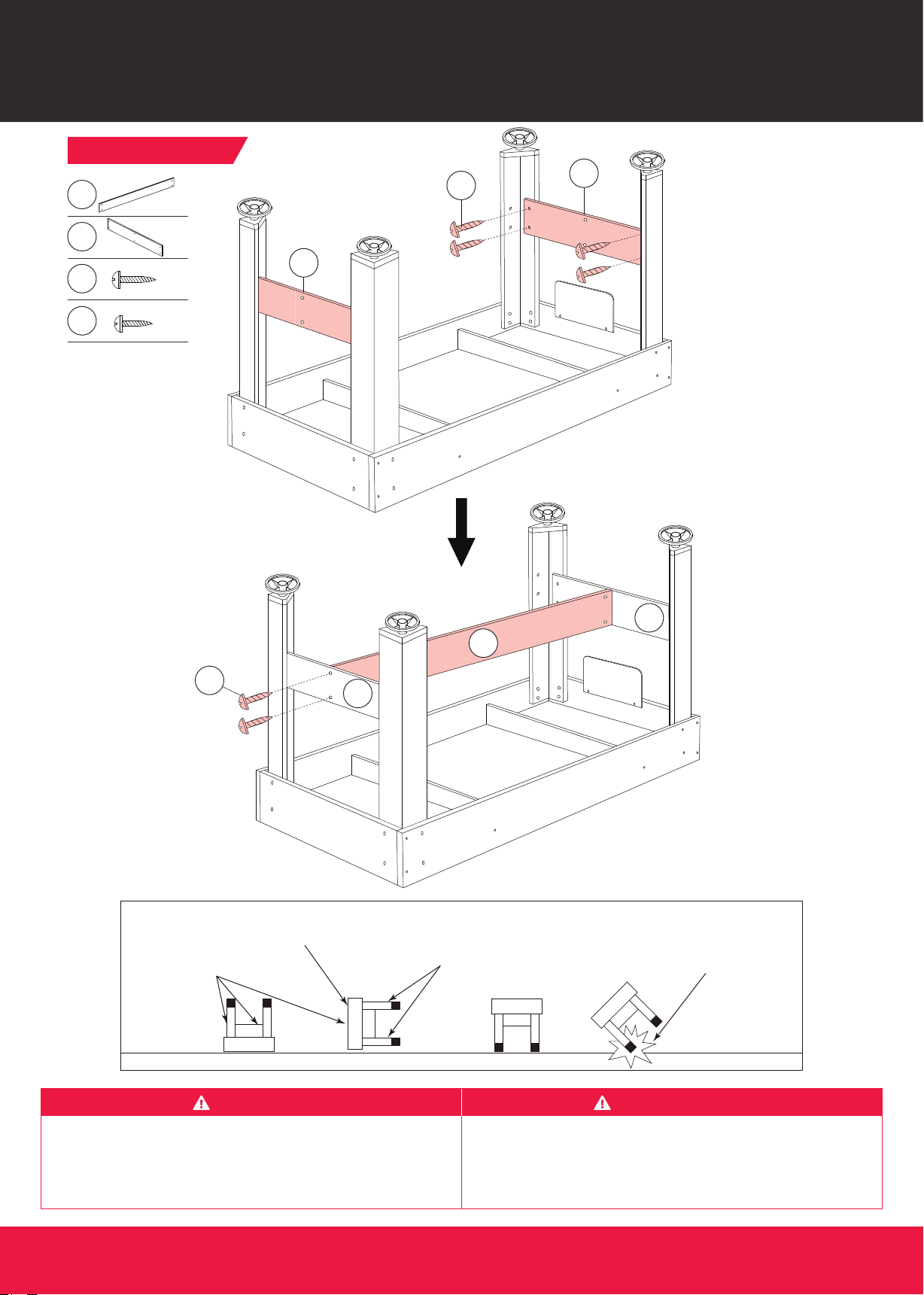

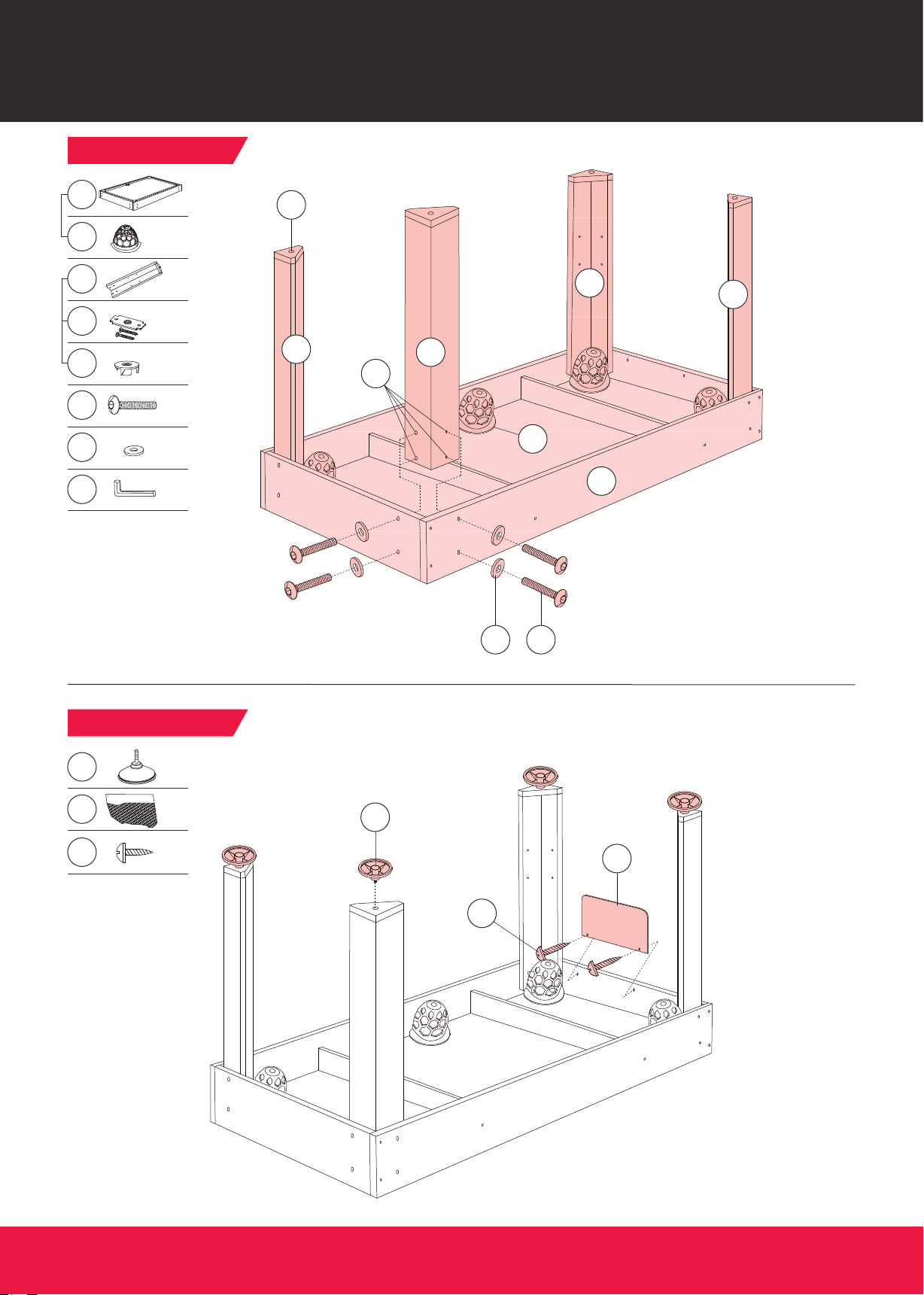

Two strong adults are recommended to turn over the

table as shown.

1. Lift the table off the ground.

2. Turn the table over.

Place it on all four feet at the same time on the ground.

La présence de deux adultes robustes est

recommandée pour tourner la table comme sur Fig.

1. Soulevez la table du sol.

2. Retournez-la.

3.Placez ses quatre pieds sur le sol simultanément.

CAUTION ATTENTION

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NE FAITES PAS PENCHER

LA TABLE SUR SES PIEDS

DO NOT HOLD THE TABLE

BY THE LEGS

/ NE PAS SOULEVER LA

TABLE PAR LES PIEDS

HOLD BY THE

TABLETOP

/ SOULEVER PAR LE

DESSUS DE TABLE

CABINET

/ MEUBLE

CB054Y20009 www.medalsports.com6 (Suite page suivante.)(Continued on the next page)

English Français

ASSEMBLAGEASSEMBLY

FIG. 3 / FIGURE 3

GAME 1: BILLIARD

Play the game as assembled using the Billiard Ball Set

(24), Cue (25), Triangle (26).

JEU 1: BILLARD

Une fois assemblé, jouez une partie avec le Set de

Boules de Billard (24), la queue (25) et le Triangle (26).

CB054Y20009 www.medalsports.com7 (Suite page suivante.)(Continued on the next page)

English Français

ASSEMBLAGEASSEMBLY

2x2

Pre-installed

Préinstallée

Pre-installed

Préinstallée

x16

P3 x2

Note: Do NOT tighten Screws (A3) until FIG. 8.

Note: NE PAS serrer les vis à fond (A3) avant

l’étape de la FIG. 8.

Pre-installed

Préinstallée

Pre-installed

Préinstallée

3x1

FIG. 4 / FIGURE 4

FIG. 5 / FIGURE 5

A3 x4

8x2

CB054Y20009 www.medalsports.com8 (Suite page suivante.)(Continued on the next page)

English Français

ASSEMBLAGEASSEMBLY

6x1

the right groove.

Note: The playing surface should face down when

assembling.

Note: La surface de jeu doit être dirigée vers le bas

pendant l’assemblage.

FIG. 6 / FIGURE 6

FIG. 7 / FIGURE 7

FIG. 9

16 x2

17 x2

CB054Y20009 www.medalsports.com9 (Suite page suivante.)(Continued on the next page)

English Français

ASSEMBLAGEASSEMBLY

3x1

A3 x4

Note: Turn the Soccer Table.

Note: Retournez la Table de Foot.

FIG. 8 / FIGURE 8

FIG. 9 / FIGURE 9

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS SOC058_017B Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y19010 Manuel utilisateur

MD SPORTS

MD SPORTS BL060Y19008 Manuel utilisateur

MD SPORTS

MD SPORTS BL096Y19006 Manuel utilisateur

MD SPORTS

MD SPORTS CB054Y22006 Manuel utilisateur

MD SPORTS

MD SPORTS BG122Y19010 Manuel utilisateur

MD SPORTS

MD SPORTS TTT412 037D Manuel utilisateur

MD SPORTS

MD SPORTS ARC108_147M Manuel utilisateur

MD SPORTS

MD SPORTS AWH084_017E Manuel utilisateur

MD SPORTS

MD SPORTS TP400Y19001 Manuel utilisateur

MD SPORTS

MD SPORTS SOC048 057M Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y22016 Manuel utilisateur

MD SPORTS

MD SPORTS TT412Y21020 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y23008 Manuel utilisateur

MD SPORTS

MD SPORTS BG125Y23001 Manuel utilisateur

MD SPORTS

MD SPORTS BG130Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS AH072Y21004 Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y21008 Manuel utilisateur

MD SPORTS

MD SPORTS BB024Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS TP100Y20022 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y22016 Manuel utilisateur

MD SPORTS

MD SPORTS CB056Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS AC284Y21005 Manuel utilisateur

MD SPORTS

MD SPORTS TP100Y23012 Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
