MD SPORTS BL060Y19008 Manuel utilisateur

www.medalsports.com877-472-4296

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

BL060Y19008

WM.COM

Please mention model # BL060Y19008_V1

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Este producto está cubierto por una garantía efectiva

de 90 días a partir de la fecha de su compra. Durante el

periódo límite de la garantía, si una parte defectuosa o

quebrada es encontrada, nosotros ofreceremos una

reparación o un reemplazo de la partes sin ningún costo

para ud, nuestro cliente. Las únicas excepciones de la

garantía incluyen unidad principals, tableros de mesa,

superﬁcies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de

daños y perjuicios debido al uso impropio, la alteración,

el mal uso, el abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales

especíﬁcos, usted también puede tener otros derechos

que varían de un estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra)

sería requerida antes que cualquier servicio de garantía

fuera iniciada. Para todo pedido por servicio de

garantía, por favor siéntase libre de ponerse en contacto

con nuestro Departamento de Servicio de Consumidor.

Por favor tenga atención sobre el Límite de Garantía de

su producto de la política de vuelta/reembolsa desde la

tienda, Nosotros, Medal Sports, no podemos manejar el

producto que está fuera del límite de garantía ya que

proporcionamos solamente partes disponibles. ¡Gracias!

¡POR FAVOR PÓNGASE EN CONTACTO CON

NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA

TIENDA!

MD SPORTS

877-472-4296

www.medalsports.com

DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA

WE ARE READY

TO HELP ESTAMOS LISTOS

PARA AYUDAR

Customer Service

Toll Free

Servicio al Cliente

Llamados gratuitos

Please Contact Por favor Contacto

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Lunes a Viernes,

9:00 a.m. a 5:00 p.m. ET

For additional resources and

Frequently Asked Questions,

please visit us at

Por mayor información y

preguntas frecuentes, favor

visitarnos en

English Español

GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY

BL060Y19008 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer a baja velocidad

High Torque Over Tightened

/ Una alta velocidad puede

apretar demasiado

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a child's toy, adult supervision is required

for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no se siente, suba o incline sobre el producto.

Por favor no arrastre el producto cuando lo mueva de

lugar para evitar daño en las patas de la mesa.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Esto no es un juguete de niños, se requiere la

supervisión adulta para niños cuando esté jugando al

juego.

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

Adult Assembly Required.

CHOKING HAZARD - This item contains small parts.

Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas. No es apto para niños menores de 3 años de

edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Wrench

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Inglesa

Llave Allen

- No incluido

- Incluido

At least 2 adults needed

Se necesitan al menos 2

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domésticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

húmedos o mojados

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

BL060Y19008 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

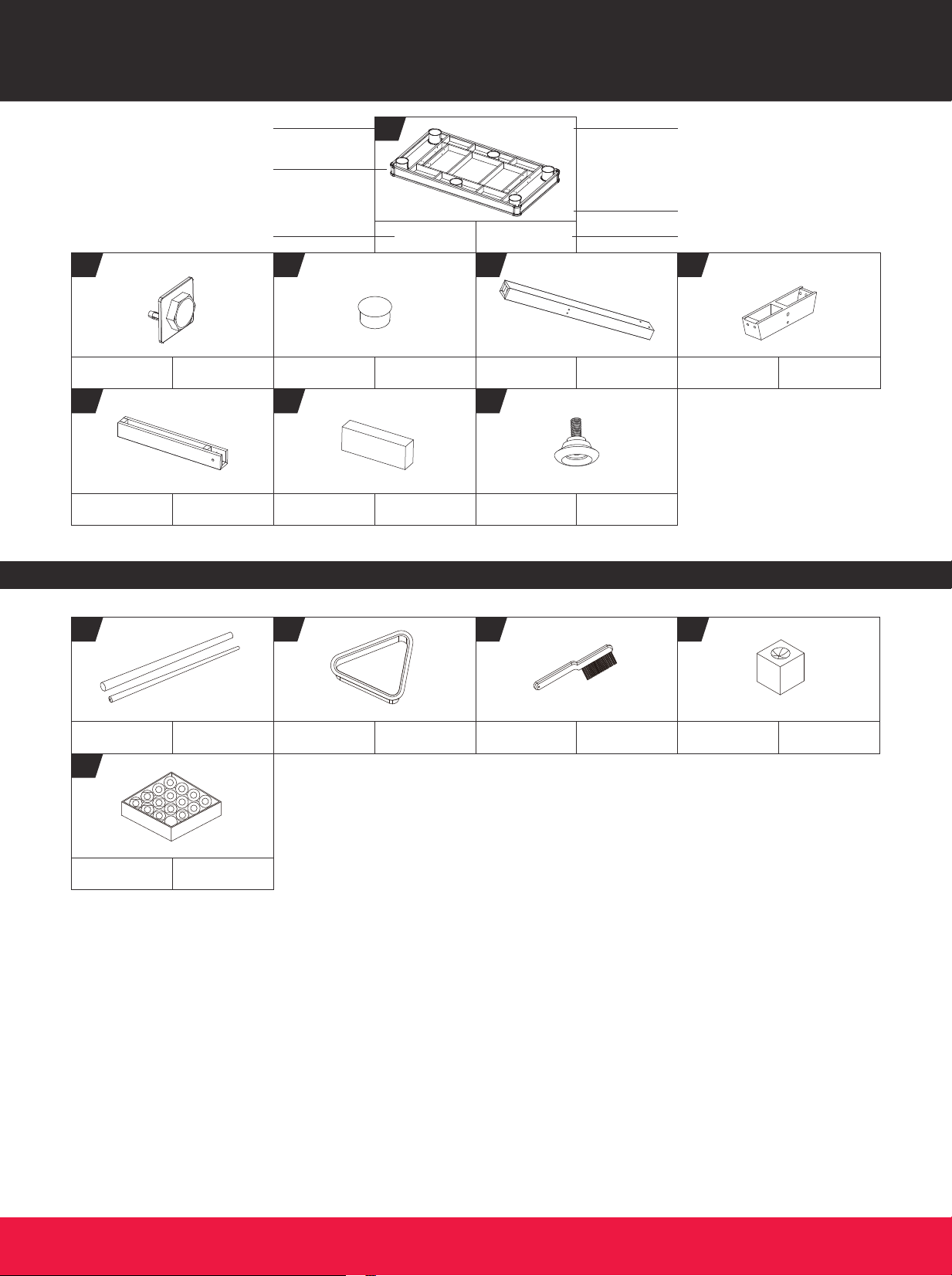

ACCESORIOSACCESSORIES

Cue Taco

Triangle Triángulo

Brush Cepillo

Chalk Tiza

Billiard Ball Set Bola de Billar

Mainframe Unidad Principal

FOR FIG. 1

PART NUMBER

NÚMERO DE PIEZA

FIG. NUMBER

NÚMERO DE FIG.

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

End Cap Gorra Final

FOR FIG. 3

Leg Pata

FOR FIG. 1

End Leg Panel Panel de Extremo

para Pata

FOR FIG. 2, 5

Side Leg Panel Panel Lateral

para Pata

FOR FIG. 3 7

FOR FIG. 3

Support

Board

Tablero de

Soporte

Decorative Cover Cubierta

Decorativa

FOR FIG. 7

Leg Leveler Nivelador de Pata

FOR FIG. 7

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

BL060Y19008 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

FOR FIG. 4, 5

M8x100mm Bolt Perno M8x100mm

M8x114mm Bolt Perno M8x114mm

FOR FIG. 1

M6x38mm Bolt Perno M6x38mm

FOR FIG. 2, 6

M6 Washer Arandela M6

FOR FIG. 2, 6

Dowel Clavija

FOR FIG. 4, 5

M8 Spring

Lock Washer

Arandela de

Seguridad M8

x10

FOR FIG. 1, 4, 5

A11

A12

M8 Washer Arandela M8

x18

FOR FIG. 1, 4, 5

M6 Spring

Lock Washer

Arandela de

Seguridad M6

A8 FOR FIG. 2, 6

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas. Si falta alguna pieza,

llame a nuestro servicio al cliente.

ANTES DE MONTARBEFORE ASSEMBLY

Allen Key Llave Allen

A10

FOR FIG. 3

3x25mm Round

Head Screw

Tornillo de Cabeza

Redonda 3x25mm

FOR FIG. 1

Apron corner Delantal de

Rincón

FOR FIG. 8

Top corner

Cubierta de Esquina

FOR FIG. 8

M8 T - Nut Tuerca - T M8

FOR FIG. 1, 3

Corner Pocket Cap Gorra de Bolsillo

FOR FIG. 8

Side Pocket Cap Gorra de Bolsillo

Lateral

FOR FIG. 8

FOR FIG. 1

Fabric Pocket De Tela de

Bolsillo

Wrench Llave Inglesa

M8 Nut Tuerca M8

English Español

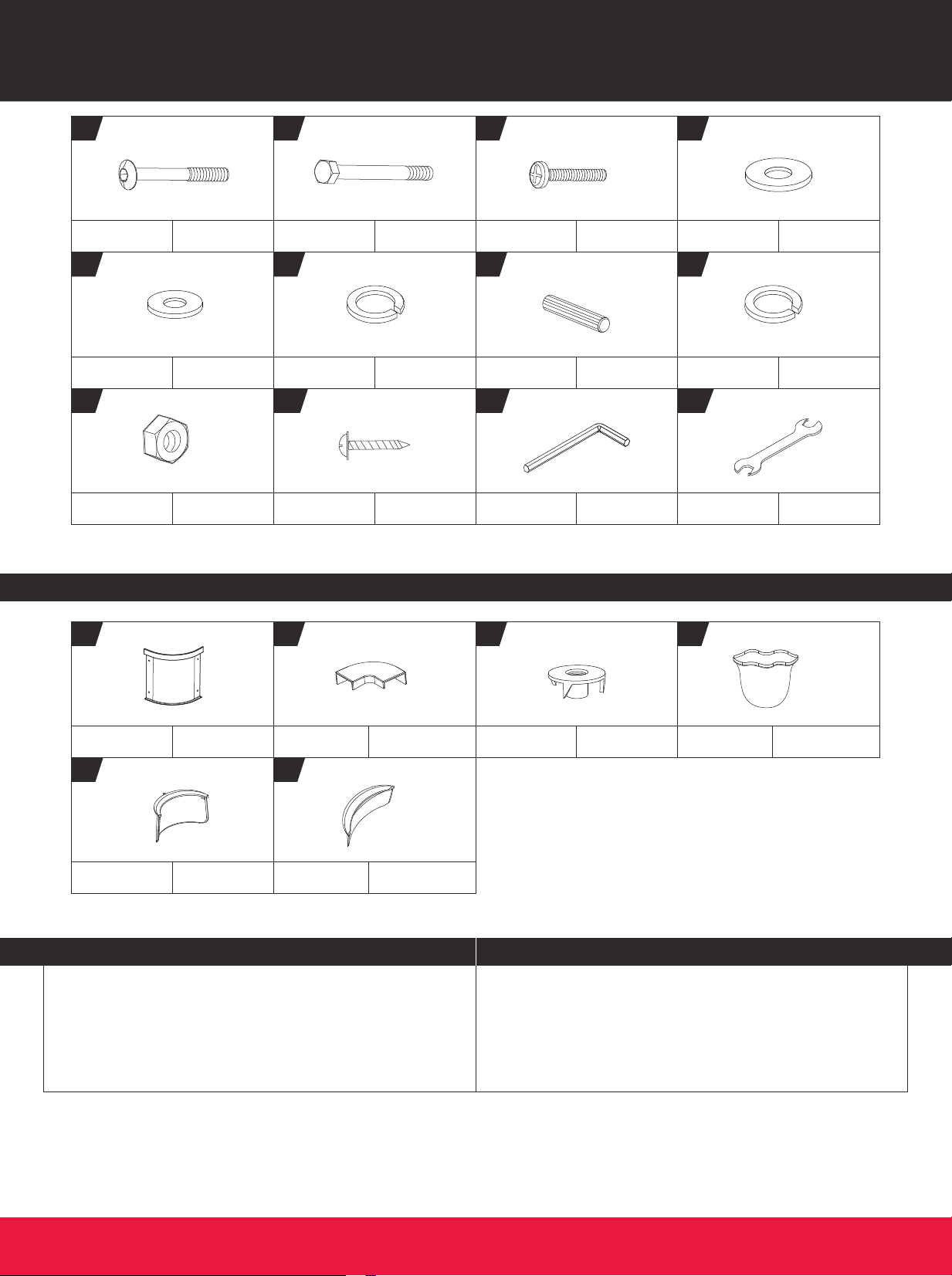

HARDWAREHARDWARE

BL060Y19008 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

Note: Do NOT tighten

Bolt (A2) until FIG. 6.

Nota: NO el pestillo (A2)

hasta FIG. 6.

FIG. 1

1x1

x16

A12

Pre-installed

P4 x6

Pre-installed

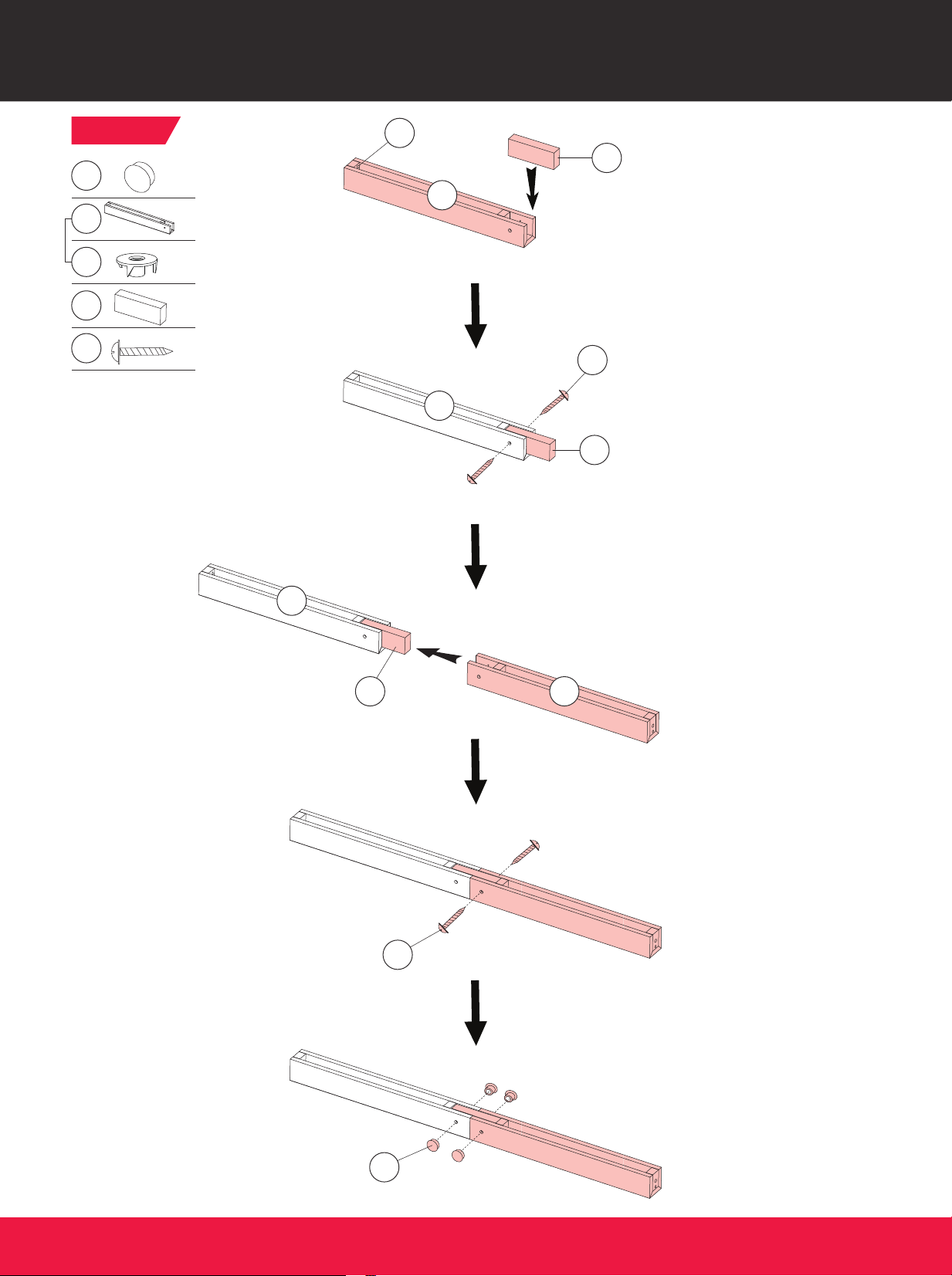

FIG. 2

A9 A2

English Español

MONTAJEASSEMBLY

BL060Y19008 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

2 Holes

/ 2 Agujeros

A3 A5A8

FIG. 3

A10

Pre-installed

A10

3x4

A10

English Español

MONTAJEASSEMBLY

BL060Y19008 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

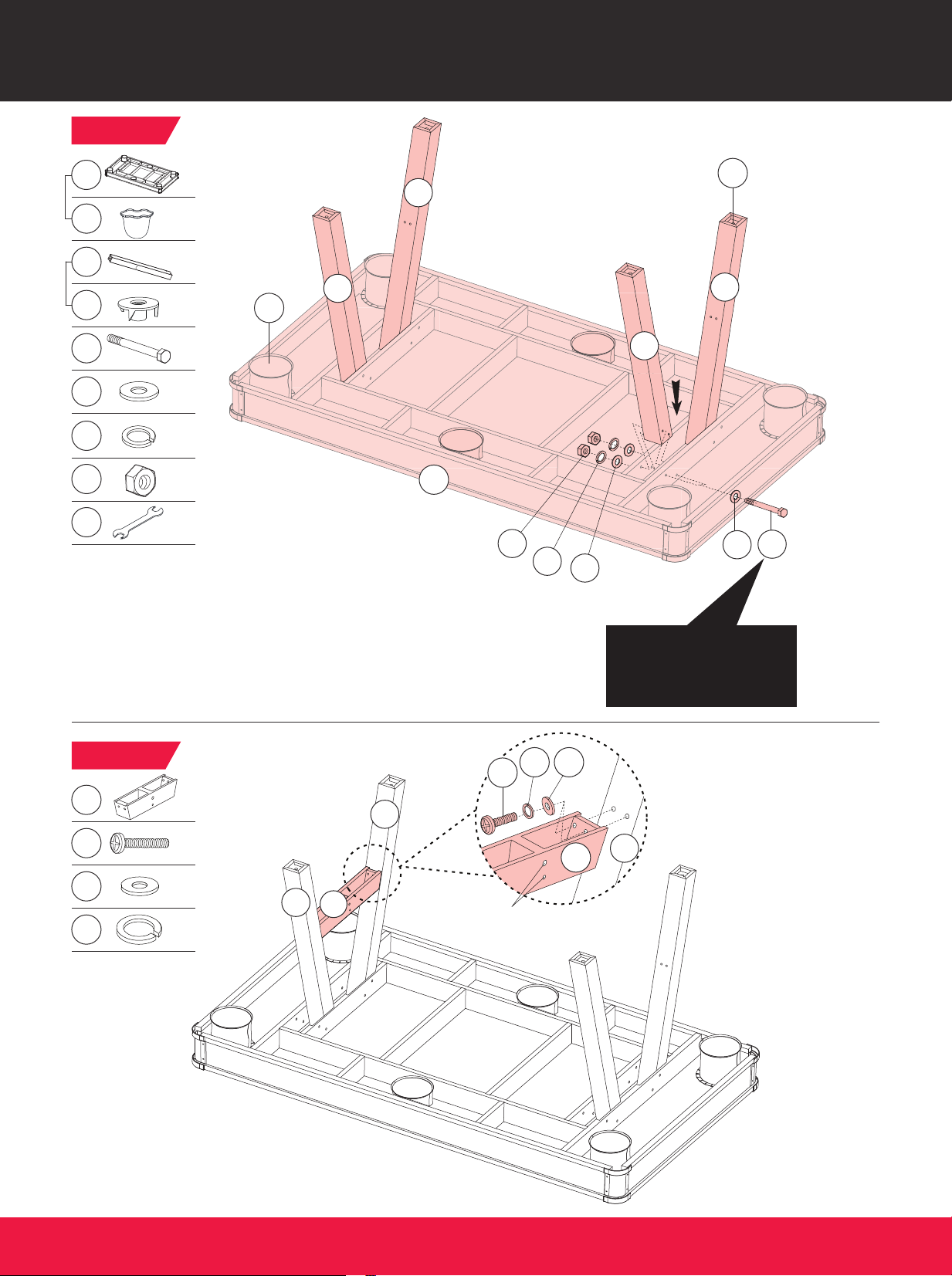

FIG. 4

At least two adults are required

to complete these steps.

Se requieren al menos dos adultos

para completar estos pasos.

WARNING ADVERTENCIA

A11

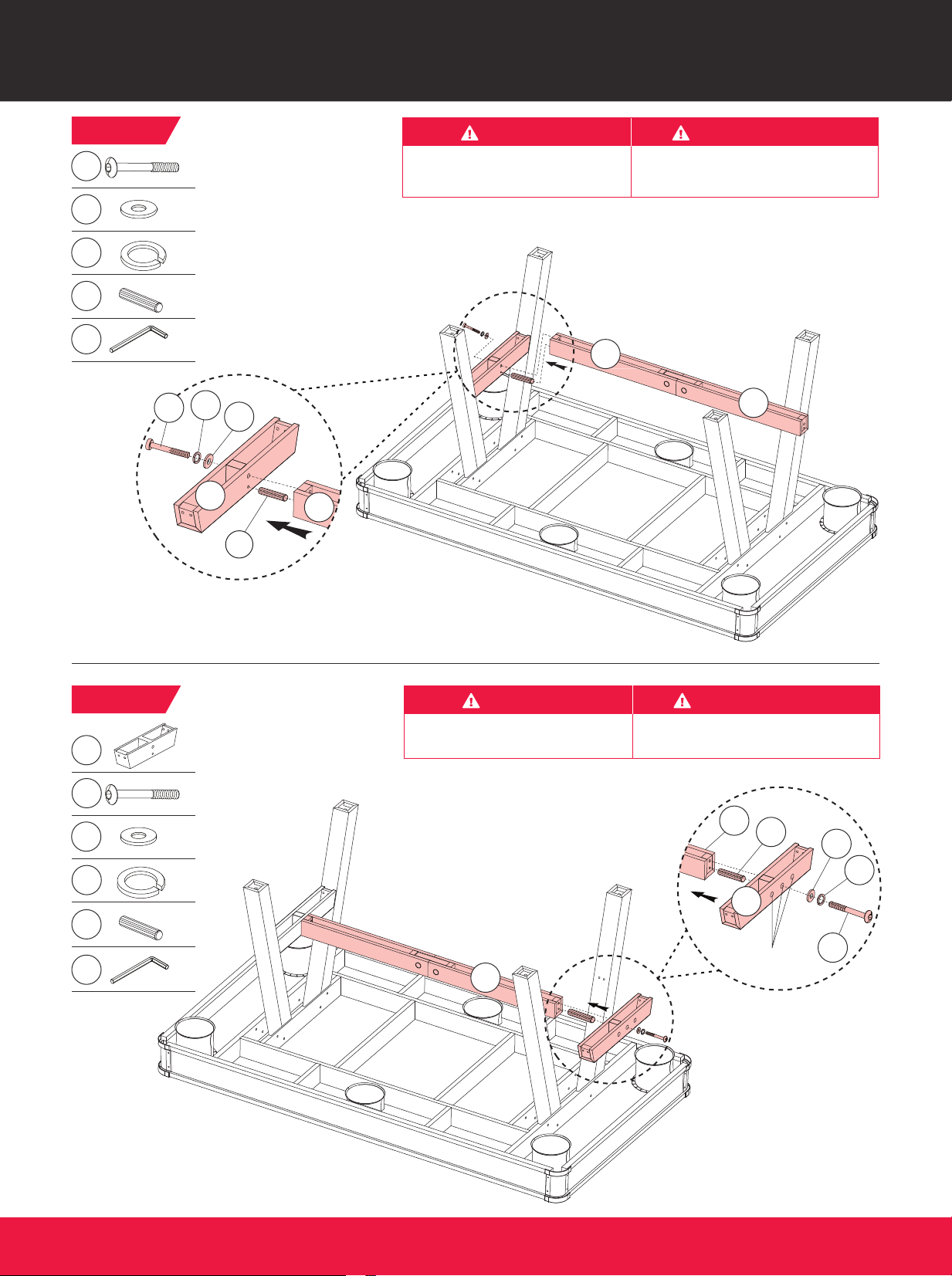

FIG. 5

5x1

A11

At least two adults are required

to complete these steps.

Se requieren al menos dos adultos

para completar estos pasos.

WARNING ADVERTENCIA

English Español

MONTAJEASSEMBLY

BL060Y19008 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

3 Holes

/ 3 Agujeros

Two strong adults are recommended to turn over the

table as shown.

1. Lift the table off the ground.

2. Turn the table over.

3. Place it on all four feet at the same time on the ground.

Se recomienda la participación de dos adultos para

invertir la mesa como se muestra.

1. Levante la tabla del suelo.

2. Voltee la mesa.

3. Coloque las cuatro patas en el suelo al mismo tiempo.

CAUTION PRECAUCIÓN

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NO INCLINAR LA MESA

SOBRE LAS PATAS

HOLD BY THE TABLETOP

/ SOSTENER DE LA

SUPERFICIE DE LA

MESA

CABINET

/ GABINETE

DO NOT HOLD THE TABLE

BY THE LEGS

/ NO SOSTENER LA

MESA POR LAS PATAS

FIG. 7

Note: Go back and make

sure that all connections

are tight.

Nota: Vuelva y asegúrese

que todas las conexiones

están apretadas.

FIG. 6

English Español

MONTAJEASSEMBLY

BL060Y19008 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

A3 A5

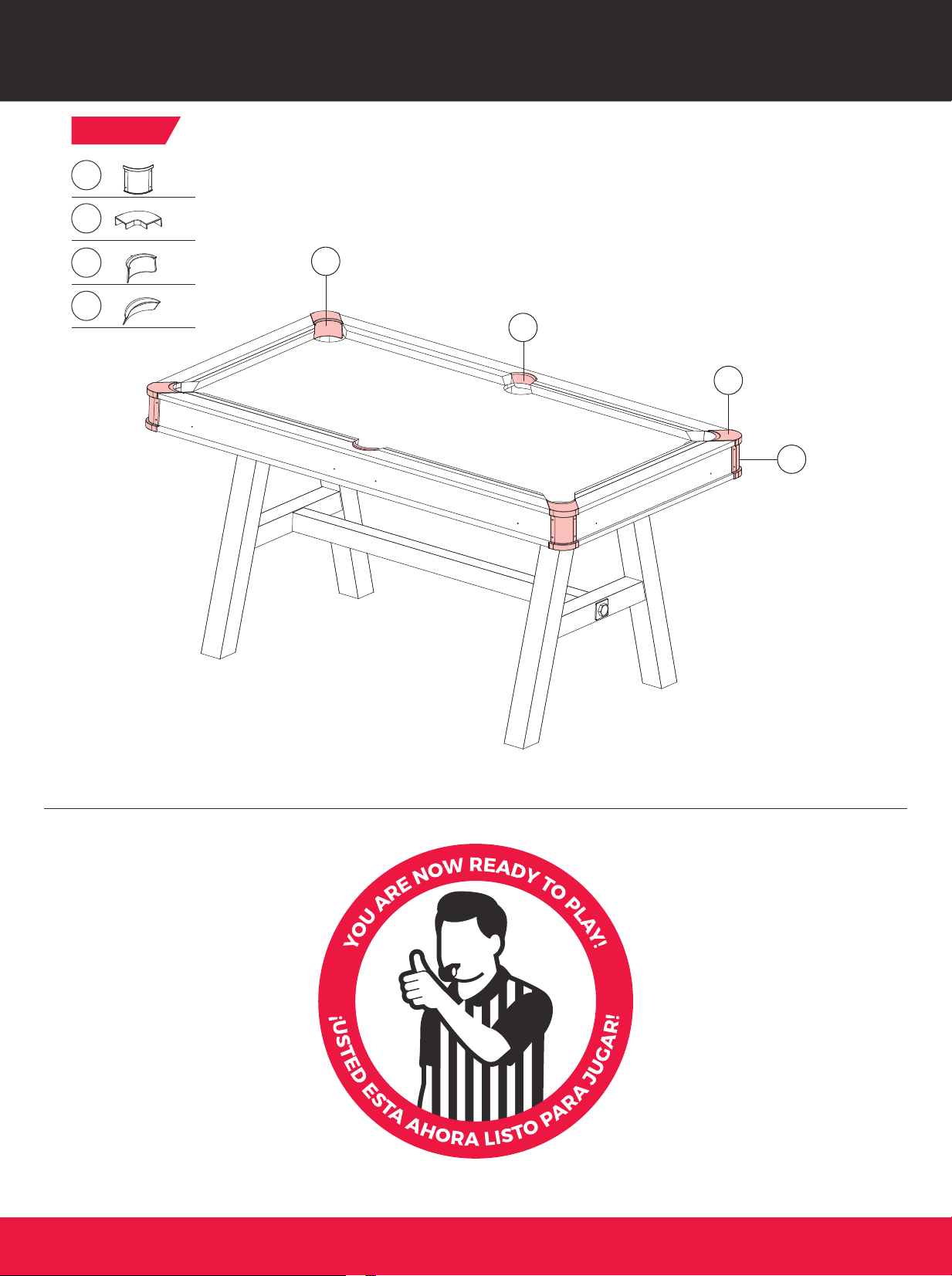

FIG. 8

Pre-installed

English Español

MONTAJEASSEMBLY

BL060Y19008 www.medalsports.com9 (La ultima página)(The last page)

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS CBF054_047M Manuel utilisateur

MD SPORTS

MD SPORTS SOC054_017E Manuel utilisateur

MD SPORTS

MD SPORTS 1642134 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y20095 Manuel utilisateur

MD SPORTS

MD SPORTS BB048Y19001 Manuel utilisateur

MD SPORTS

MD SPORTS 1631001 Manuel utilisateur

MD SPORTS

MD SPORTS BG122Y19010 Manuel utilisateur

MD SPORTS

MD SPORTS CB072Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y19033 Manuel utilisateur

MD SPORTS

MD SPORTS CBF054 058M V2 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y19024 Manuel utilisateur

MD SPORTS

MD SPORTS TP100Y20022 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS TT218Y21003 Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y22001 Manuel utilisateur

MD SPORTS

MD SPORTS City Club Barrington BL100Y21004 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y23008 Manuel utilisateur

MD SPORTS

MD SPORTS AWH084_017E Manuel utilisateur

MD SPORTS

MD SPORTS Barrington AC108Y19005 Manuel utilisateur

MD SPORTS

MD SPORTS CB054Y20009 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y22017 Manuel utilisateur

MD SPORTS

MD SPORTS Menards DB300Y21006 Manuel utilisateur

MD SPORTS

MD SPORTS FS040Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS ARC084 017E Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
