MD SPORTS AC284Y21005 Manuel utilisateur

www.medalsports.com877-472-4296

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

AC284Y21005

Walmart USA.com

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Este producto está cubierto por una garantía efectiva

de 90 días a partir de la fecha de su compra. Durante el

periódo límite de la garantía, si una parte defectuosa o

quebrada es encontrada, nosotros ofreceremos una

reparación o un reemplazo de la partes sin ningún costo

para ud, nuestro cliente. Las únicas excepciones de la

garantía incluyen unidad principals, tableros de mesa,

superﬁcies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de

daños y perjuicios debido al uso impropio, la alteración,

el mal uso, el abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales

especíﬁcos, usted también puede tener otros derechos

que varían de un estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra)

sería requerida antes que cualquier servicio de garantía

fuera iniciada. Para todo pedido por servicio de

garantía, por favor siéntase libre de ponerse en contacto

con nuestro Departamento de Servicio de Consumidor.

Por favor tenga atención sobre el Límite de Garantía de

su producto de la política de vuelta/reembolsa desde la

tienda, Nosotros, Medal Sports, no podemos manejar el

producto que está fuera del límite de garantía ya que

proporcionamos solamente partes disponibles. ¡Gracias!

¡POR FAVOR PÓNGASE EN CONTACTO CON

NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA

TIENDA!

MD SPORTS

877-472-4296

www.medalsports.com

DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA

WE ARE READY

TO HELP ESTAMOS LISTOS

PARA AYUDAR

Customer Service

Toll Free

Servicio al Cliente

Llamados gratuitos

Please Contact Por favor Contacto

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Lunes a Viernes,

9:00 a.m. a 5:00 p.m. ET

For additional resources and

Frequently Asked Questions,

please visit us at

Por mayor información y

preguntas frecuentes, favor

visitarnos en

English Español

GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY

AC284Y21005 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer bajo par de torsión

High Torque Over Tightened

/ Alto par más estrictas

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use furniture polish spray to clean the

exterior surfaces of the product.

Adult supervision is required for children playing this

game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no sientes, subas o inclínes el producto.

Por favor no arrastres el producto cuando está

moviendo para evitar el daño sobre las piernas.

Por favor use solamente spray de pulido para muebles

para limpiar la superﬁcie exterior del producto.

Se requieren la supervisión adulta para niños cuando

esté jugando al juego.

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE AVISO IMPORTANTE

Adult assembly required.

CHOKING HAZARD - This item contains small parts.

Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas. No es apto para niños menores de 3 años de

edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Allen

- No incluido

- Incluido

At least 2 adults needed

Se necesitan al menos 2

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

AC284Y21005 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

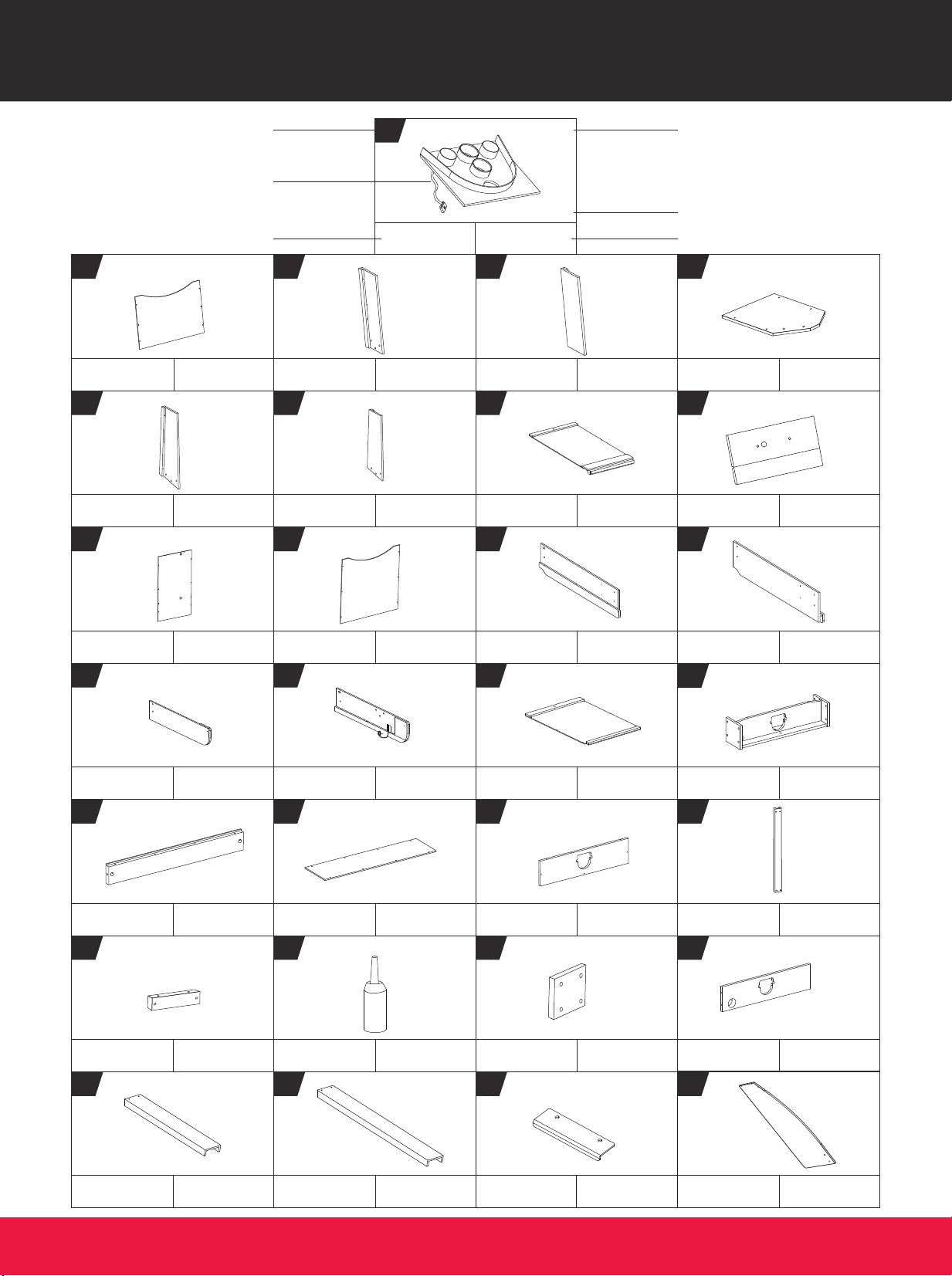

PART NUMBER

NÚMERO DE PIEZA

FIG. NUMBER

NÚMERO DE FIG.

QUANTITY

CANTIDAD

PART

PIEZA

PART NAME NOMBRE DE PIEZA

FOR FIG. 17

FOR FIG. 19

FOR FIG. 16 4

FOR FIG. 16 5

FOR FIG. 18

Bottom Board Tablero del fondo

FOR FIG. 16 7

FOR FIG. 16 8

FOR FIG. 4 9

FOR FIG. 8

Ball Return

Board - A

Tablero de

retorno de bola - A

x1 x2

Ball Return

Board - B

Tablero de

retorno de bola - B

FOR FIG. 20 11

FOR FIG. 17

Back Board Tablero trasero

FOR FIG. 4 13

FOR FIG. 4

FOR FIG. 1 15

FOR FIG. 1 16

FOR FIG. 8

x1 x1

FOR FIG. 1

FOR FIG. 2

Side Apron - A Delantal lateral

- A

FOR FIG. 2

Goal Box

Board

Tablero de

caja de gol

FOR FIG. 2

Connecting

Board

Tablero de

conexión

FOR FIG. 21

FOR FIG. 3

Playﬁeld - B Campo del

juego - B

FOR FIG. 13

FOR FIG. 13 FOR FIG. 13 FOR FIG. 12

FOR FIG. 6

FOR FIG. 8

Glue Pegamento

FOR FIG. 5

Complementary

Plate

Placa

complementaria

Side Apron - C Delantal lateral

- C Side Apron - D Delantal lateral

- D

Playﬁeld - A Campo del

juego - A

Side Apron - B Delantal lateral

- B

Top Panel Panel superior

Support

Board - D

Tablero de

soporte - D

Target Board

with Sensor

Tablero del blanco

con sensor

Support

Board - A

Tablero de

soporte - A

Support

Board - B

Tablero de

soporte - B

“L” Bracket Corchete “L”

Support

Board - C

Tablero de

soporte - C

Leg - A Pata - A

Leg - C Pata - C Leg - D Pata - D

Leg - B Pata - B

End Apron Delantal ﬁnal

Back

Panel-A Panel trasero - A

End Leg

Panel - A

End Leg

Panel - B

Panel de extremo

para pata - B

Panel de extremo

para pata - A

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

AC284Y21005 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

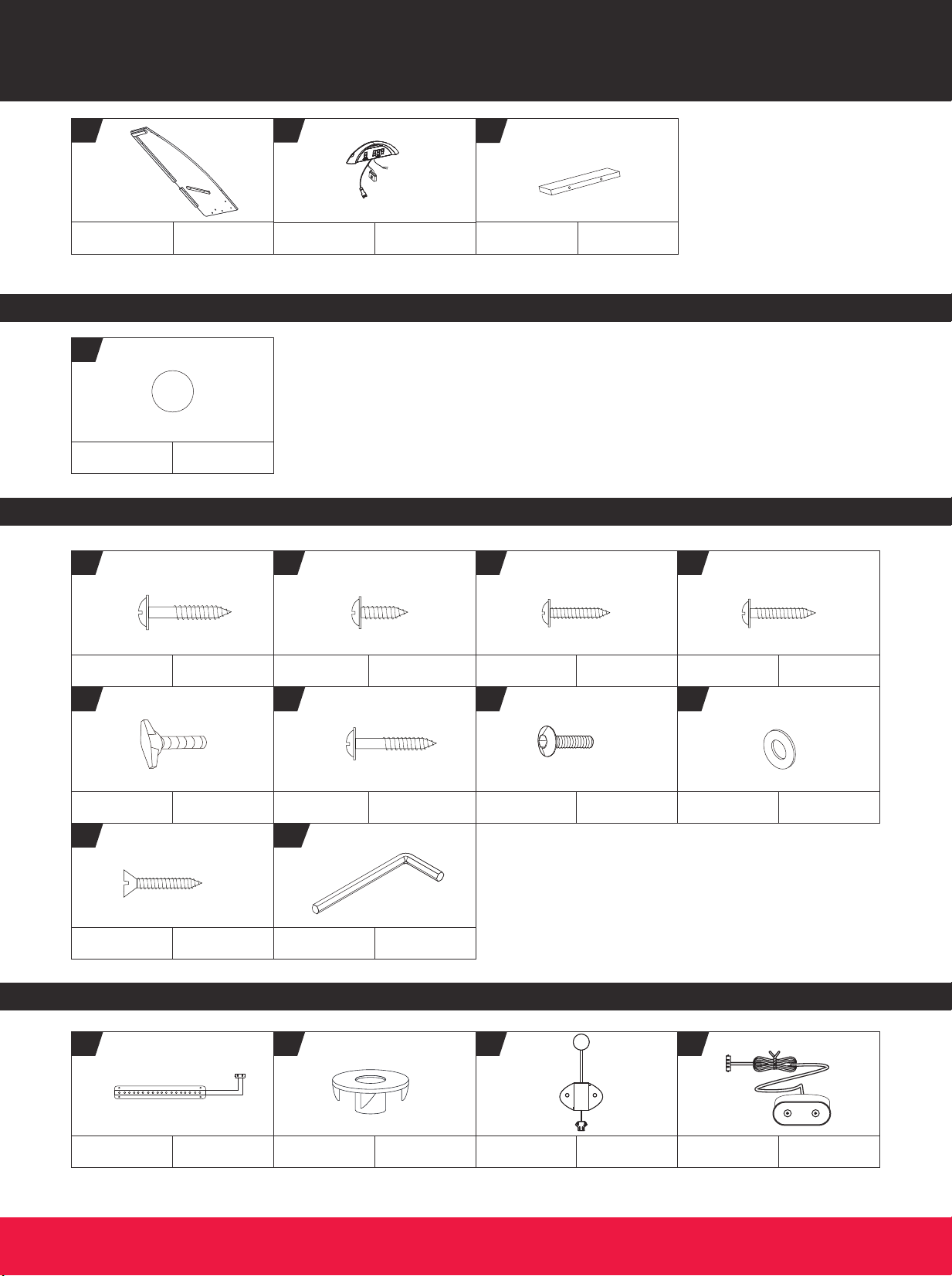

ACCESORIOSACCESSORIES

HARDWAREHARDWARE

Electronic

Scorer

Marcador

electrónico

Perno de mariposa

M6x28mm

FOR FIG. 8 FOR FIG. 9

x1 x1

A10

A6 A7 A8

A2 A3 A4

Ball Bola

3.5x28mm Screw Tornillo

3.5x28mm

4x32mm

Screw

Tornillo

4x32mm

4x45mm Screw Tornillo 4x45mm

4x51mm Screw Tornillo 4x51mm M6x22mm Bolt Perno

M6x22mm M6 Washer Arandela M6

4x15mm Screw Tornillo 4X15mm

M6x28mm

Butterﬂy Bolt

Allen Key Llave allen

Back

Panel-B Panel trasero - B

FOR FIG. 4

FOR FIG. 2 FOR FIG. 3, 11, 16 FOR FIG. 3, 11, 16

FOR FIG. 12

FOR FIG. 3, 6, 7, 10

FOR FIG. 5, 8 FOR FIG. 9, 13 FOR FIG. 1, 2, 4, 14, 17,

18, 19, 20, 21

3x28mm

Flat Head Screw

Tornillo de cabeza

plana de 3x28mm

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

x10 x6 x63 x4

x14x14x2

x16

Support Board - E Tablero de

soporte - E

FOR FIG. 18

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

AC284Y21005 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

Target

Sensor Wire

Cable del sensor

del blanco

LED LED M6 T - Nut Tuerca - T M6 Control Switch Interruptor de

control

P1 P2 P3 P4

FOR FIG. 8 FOR FIG. 1FOR FIG. 3, 6

x1 x16 x5 x1

English Español

AC284Y21005 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

ANTES DE MONTARBEFORE ASSEMBLY

MONTAJEASSEMBLY

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas. Si falta alguna pieza,

llame a nuestro servicio al cliente.

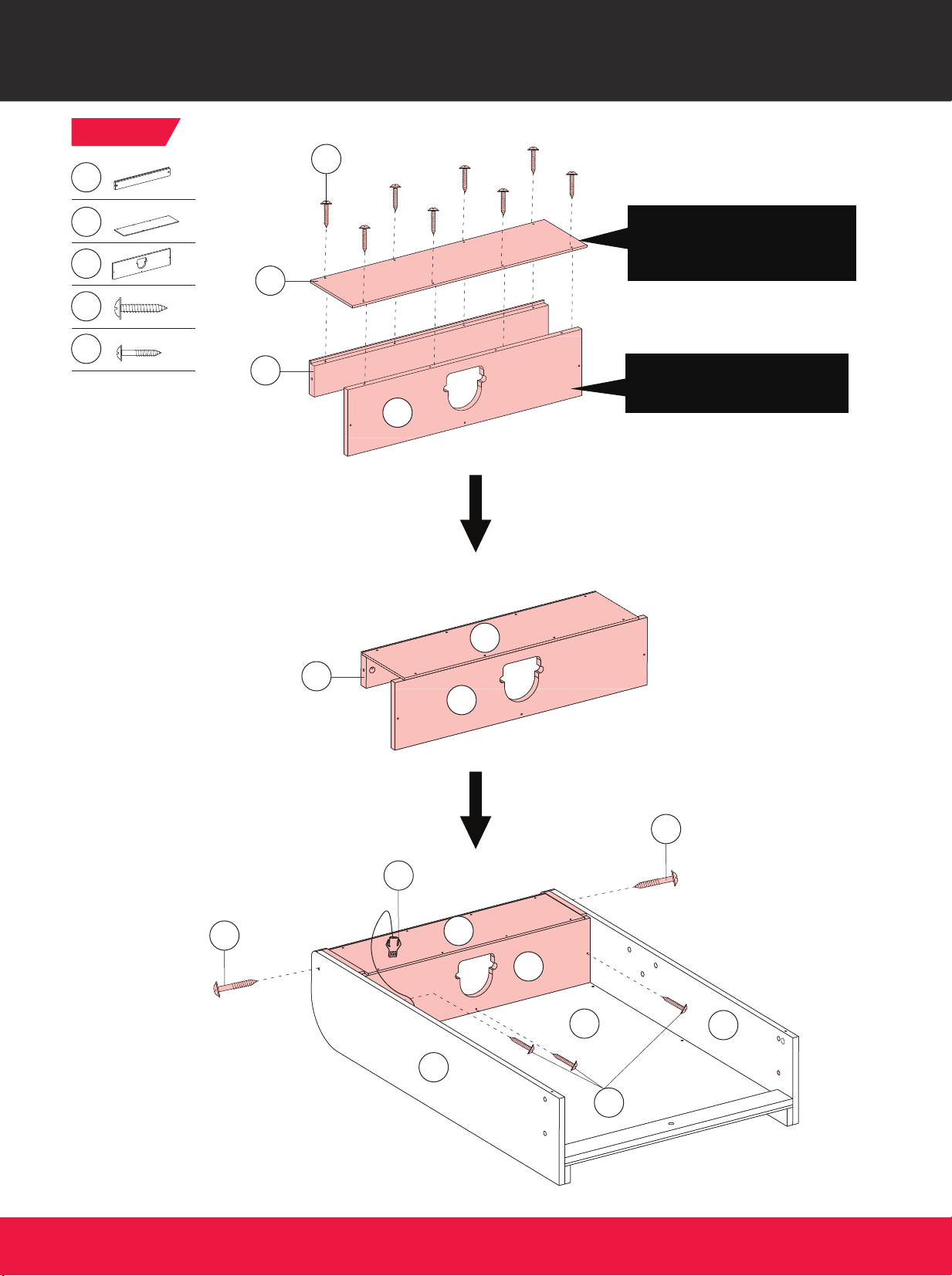

FIG. 1

14 x1

16 x1

Pre-installed

Wall / Pared

14 15

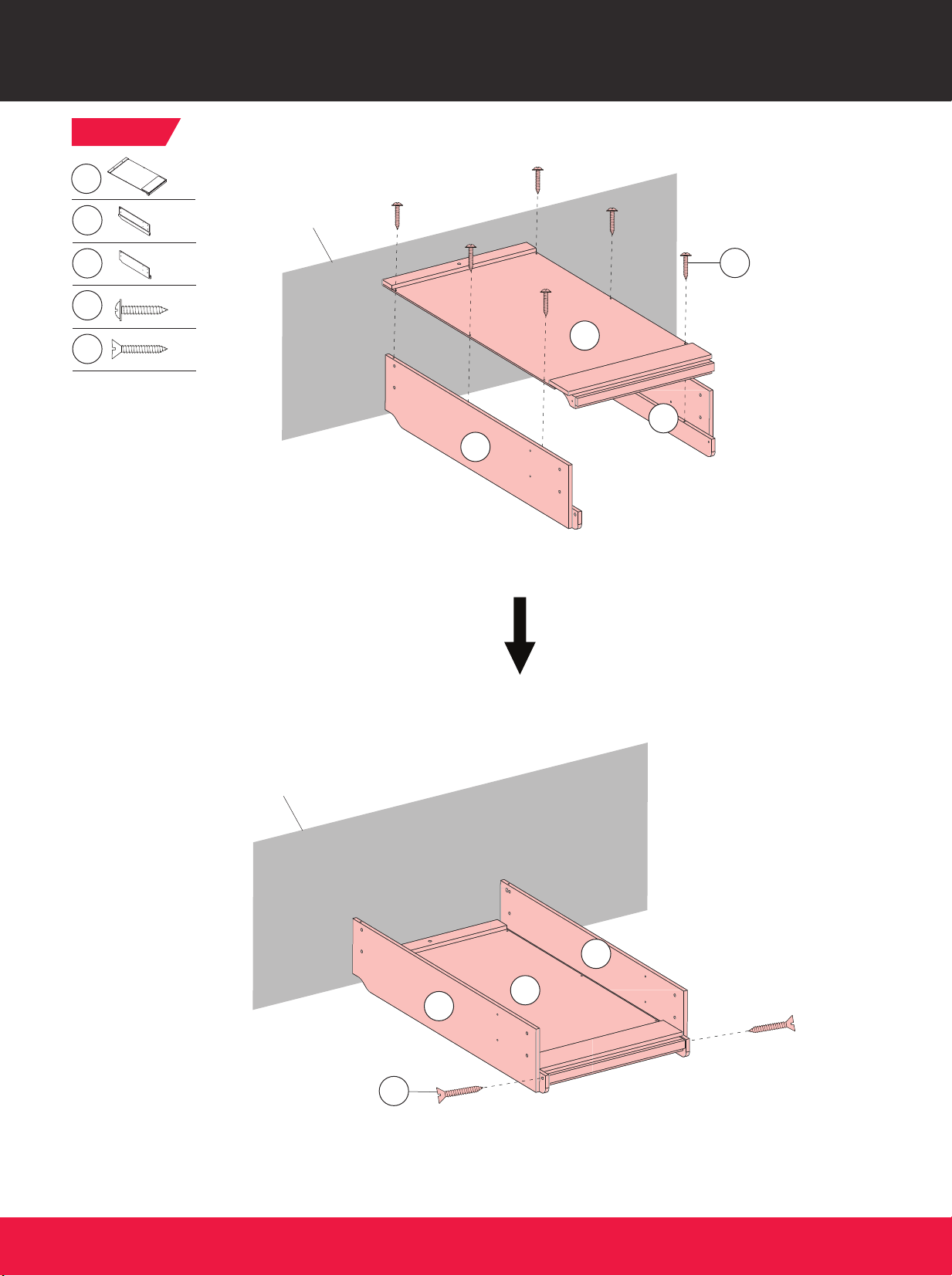

FIG. 2

18 x1

19 x1

x11

A6 x2

English Español

MONTAJEASSEMBLY

AC284Y21005 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

Note: Black laminate this side.

Nota: Lámina negra este lado.

16 14

Note: Black side is facing down.

Nota: El lado negro tiene la

cara mirando abajo.

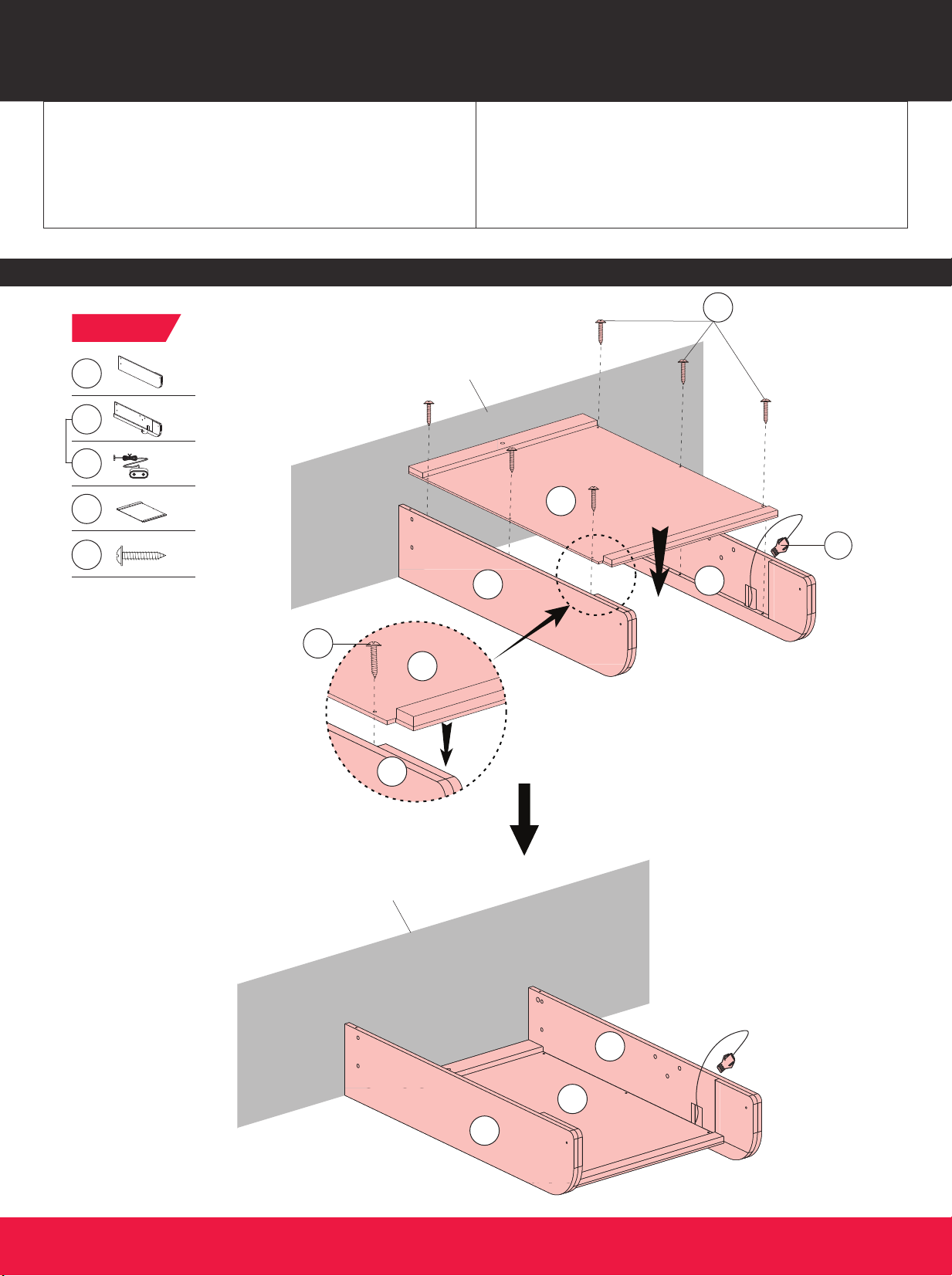

FIG. 3

17 x1

Pre-installed

A10

English Español

MONTAJEASSEMBLY

AC284Y21005 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

The hole

/ Oriﬁcio

FIG. 4

8x1

English Español

MONTAJEASSEMBLY

AC284Y21005 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

Wall / Pared

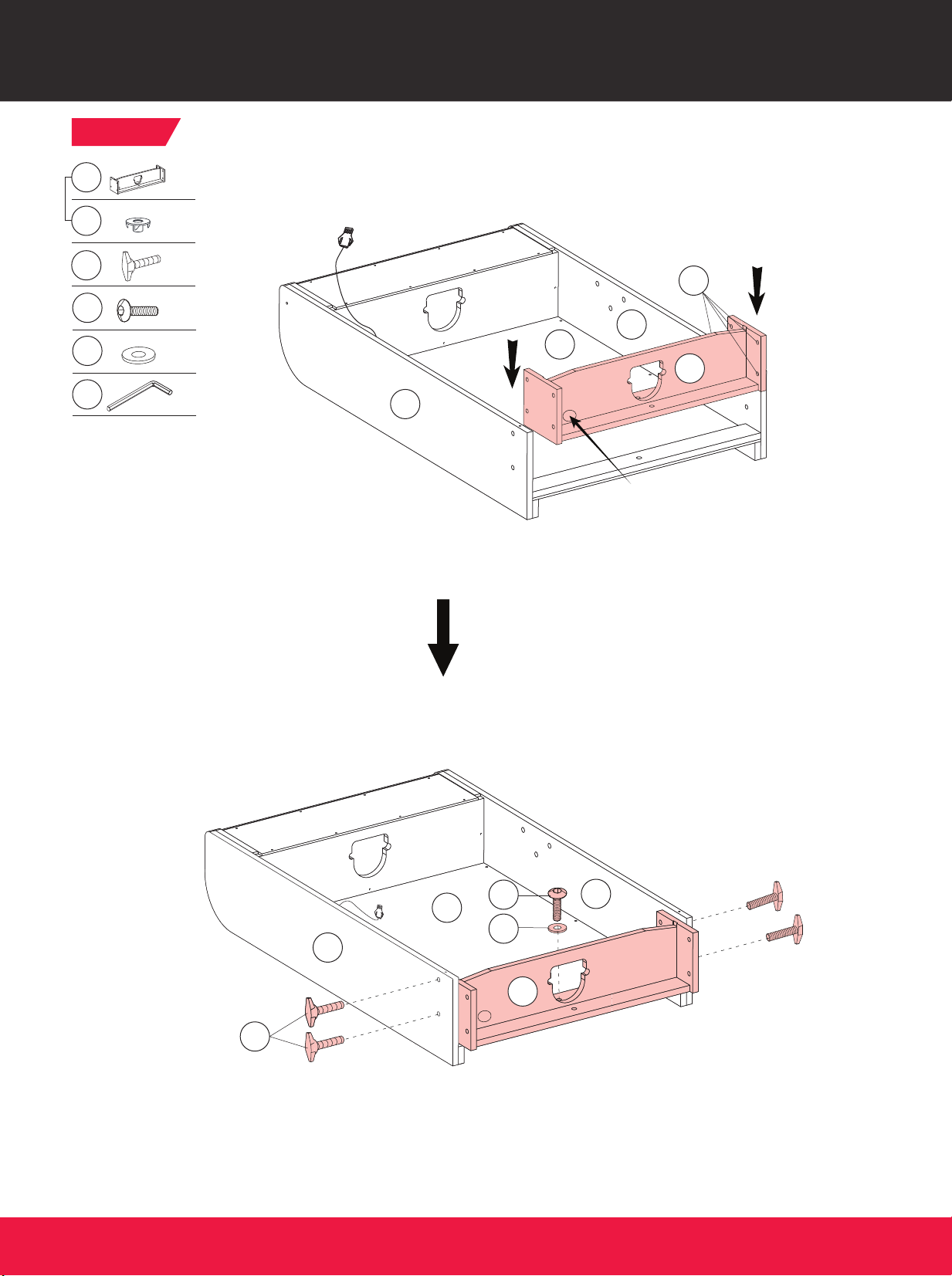

FIG. 5

FIG. 6

English Español

MONTAJEASSEMBLY

AC284Y21005 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)

Pre-installed

The hole

/ Oriﬁcio

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS CB054Y20009 Manuel utilisateur

MD SPORTS

MD SPORTS AH090Y19004 Manuel utilisateur

MD SPORTS

MD SPORTS TP300Y23004 Manuel utilisateur

MD SPORTS

MD SPORTS 1616003 Manuel utilisateur

MD SPORTS

MD SPORTS AWH084_017E Manuel utilisateur

MD SPORTS

MD SPORTS 1614203 Manuel utilisateur

MD SPORTS

MD SPORTS TT218Y21005 Manuel utilisateur

MD SPORTS

MD SPORTS 1639634 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y22016 Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y19020 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y21005 Manuel utilisateur

MD SPORTS

MD SPORTS AC287Y23001 Manuel utilisateur

MD SPORTS

MD SPORTS ARC108-117B Manuel utilisateur

MD SPORTS

MD SPORTS TP100Y20022 Manuel utilisateur

MD SPORTS

MD SPORTS 1544126 Manuel utilisateur

MD SPORTS

MD SPORTS TP300Y20019 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y20080 Manuel utilisateur

MD SPORTS

MD SPORTS PK100Y22023 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y20112 Manuel utilisateur

MD SPORTS

MD SPORTS LG100Y20046 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y21021 Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y19018 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y19011 Manuel utilisateur

MD SPORTS

MD SPORTS SOC056 207B Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
