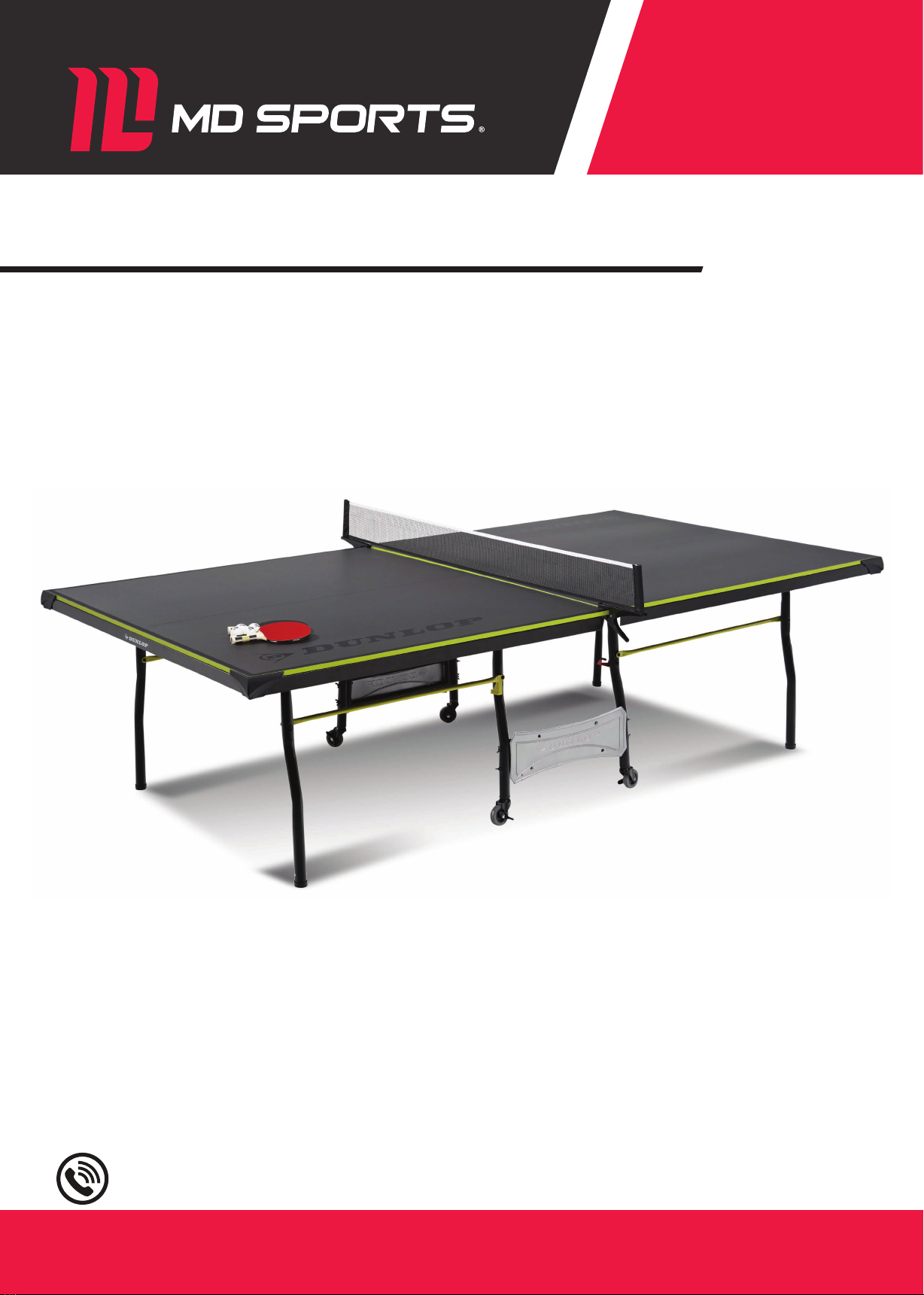

MD SPORTS TT218Y21005 Manuel utilisateur

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

TT218Y21005

Sam’s Club USA.com

www.medalsports.com877-472-4296

TT218Y21005 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)

GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY

English Español

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Este producto está cubierto por una garantía efectiva

de 90 días a partir de la fecha de su compra. Durante el

periódo límite de la garantía, si una parte defectuosa o

quebrada es encontrada, nosotros ofreceremos una

reparación o un reemplazo de la partes sin ningún costo

para ud, nuestro cliente. Las únicas excepciones de la

garantía incluyen unidad principals, tableros de mesa,

superﬁcies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de

daños y perjuicios debido al uso impropio, la alteración,

el mal uso, el abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales

especíﬁcos, usted también puede tener otros derechos

que varían de un estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra)

sería requerida antes que cualquier servicio de garantía

fuera iniciada. Para todo pedido por servicio de

garantía, por favor siéntase libre de ponerse en contacto

con nuestro Departamento de Servicio de Consumidor.

Por favor tenga atención sobre el Límite de Garantía de

su producto de la política de vuelta/reembolsa desde la

tienda, Nosotros, Medal Sports, no podemos manejar el

producto que está fuera del límite de garantía ya que

proporcionamos solamente partes disponibles. ¡Gracias!

¡POR FAVOR PÓNGASE EN CONTACTO CON

NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA

TIENDA!

MD SPORTS

877-472-4296

www.medalsports.com

DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA

WE ARE READY

TO HELP ESTAMOS LISTOS

PARA AYUDAR

Customer Service

Toll Free

Servicio al Cliente

Llamados gratuitos

Please Contact Por favor Contacto

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Lunes a Viernes,

9:00 a.m. a 5:00 p.m. ET

For additional resources and

Frequently Asked Questions,

please visit us at

Por mayor información y

preguntas frecuentes, favor

visitarnos en

TT218Y21005 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

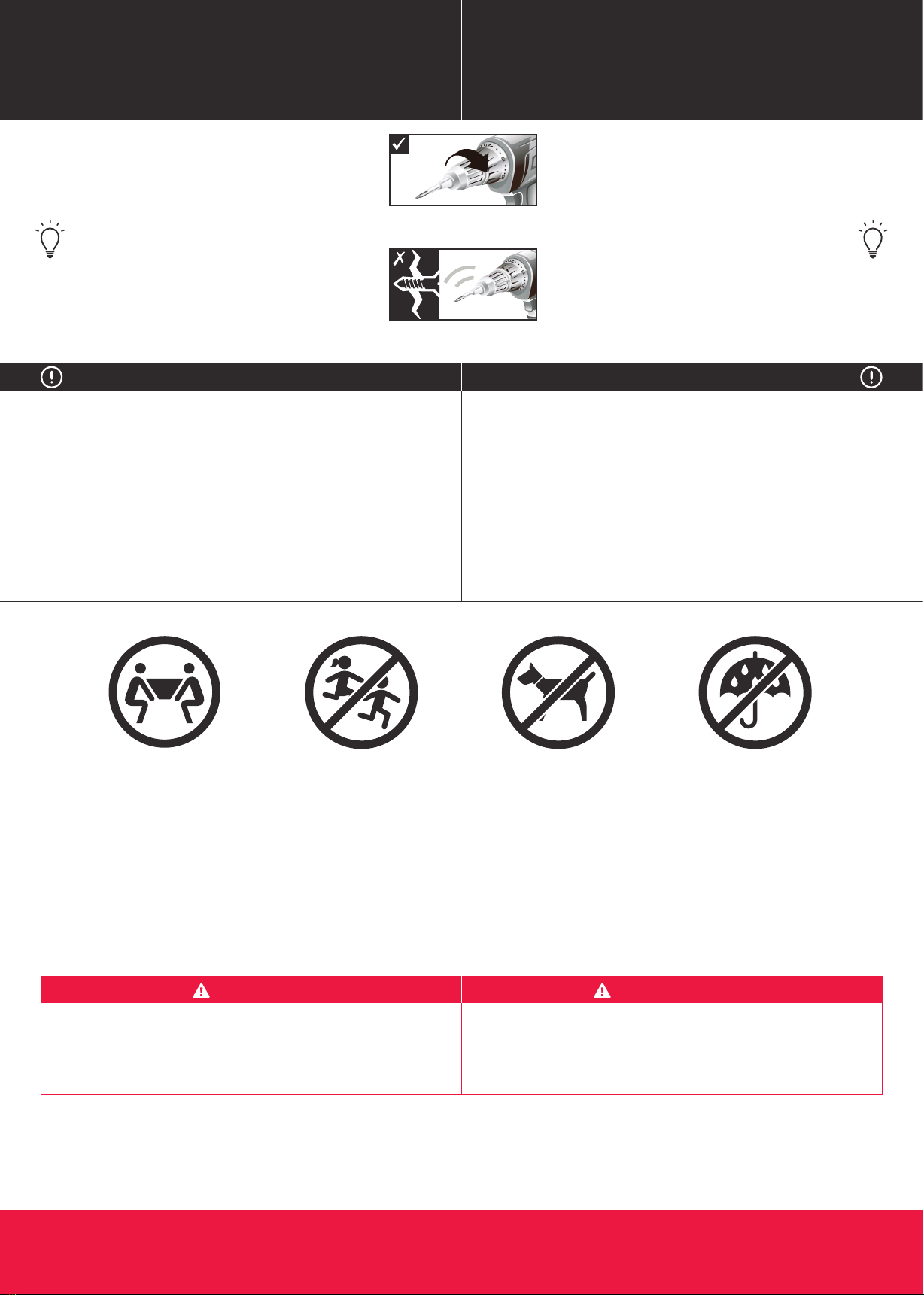

HERRAMIENTAS NECESARIASTOOLS REQUIRED

English Español

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer bajo par de torsión

High Torque Over Tightened

/ Alto par más estrictas

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use furniture polish spray to clean the

exterior surfaces of the product.

This is not a children's toy, adult supervision is

required for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no sientes, subas o inclínes el producto.

Por favor no arrastres el producto cuando está

moviendo para evitar el daño sobre las piernas.

Por favor use solamente spray de pulido para muebles

para limpiar la superﬁcie exterior del producto.

Este no es un juguete para niños, se requieren la

supervisión adulta para niños cuando esté jugando al

juego.

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE AVISO IMPORTANTE

Adult assembly required.

CHOKING HAZARD - This item contains small parts

and small balls. Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas y pequeñas bolas. No es apto para niños

menores de 3 años de edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Wrench

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Inglesa

Llave Allen

- No incluido

- Incluido

At least 3 adults needed

Se necesitan al menos 3

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

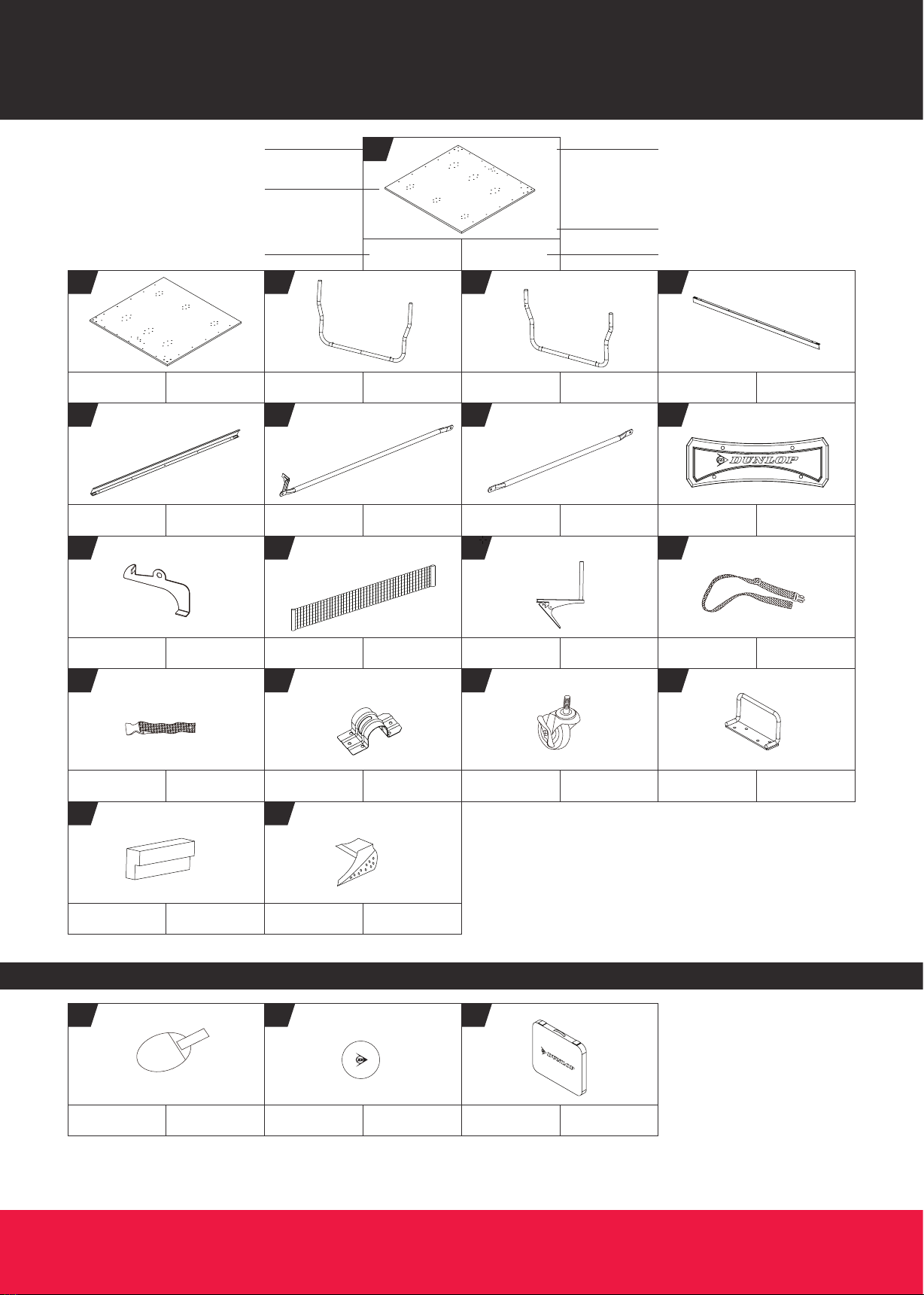

Table Tennis

Ball

Bola de tenis

de mesa

Table Tennis

Paddle

Paleta de tenis

de mesa

17 FOR FIG. 2

Wood

Block Spacers

Espaciadores de

bloques de madera

FOR FIG. 16

Corner Cap Tapa de esquina

FOR FIG. 8, 14

Safety

Strap - Short

Correa de

seguridad - Corto

FOR FIG. 3

Corchete de

pierna

x12

FOR FIG. 4, 5, 10, 11

Leg Bracket

FOR FIG. 17

Logo Panel with

Frame

Panel de logo

con marco

FOR FIG. 17

Table Lock Bloque de mesa

FOR FIG. 19

Net Red

FOR FIG. 22

Net Post Poste de red

FOR FIG. 22

End Apron

(1.46m)

Delantal ﬁnal

(1.46m)

FOR FIG. 9, 15

Safety

Strap - Long

Correa de

seguridad - Largo

FOR FIG. 3

Side Apron

(1.29m)

Panel lateral

(1.29m)

FOR FIG. 9, 15

Linkage Tube

with Stop Bracket

Tubo de conexión

con corchete

de parada

FOR FIG. 6, 12

Linkage Tube Tubo de

conexión

FOR FIG. 7, 13

Table Surface - 2 Superﬁcie de

mesa - 2

FOR FIG. 1

Outer Leg

with Caps

Pierna exterior

curvada con tapas

FOR FIG. 4, 10

Inner Leg

with Caps

Pierna interior

con tapas

FOR FIG. 4, 10

Table Surface - 1 Superﬁcie de

mesa - 1

FOR FIG. 1

PART NUMBER

NÚMERO DE PIEZA

FIG. NUMBER

NÚMERO DE FIG.

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

TT218Y21005 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

English Español

Caster with Lock Ruedecita con

cerradura Handle Manija

ACCESORIOSACCESSORIES

Storage Bag Bolsa de

almacenamiento

x110

Outer Leg Cap Gorra de pierna

exterio

FOR FIG. 4, 10

Inner Leg Cap Gorra de pierna

interior

FOR FIG. 4, 10

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

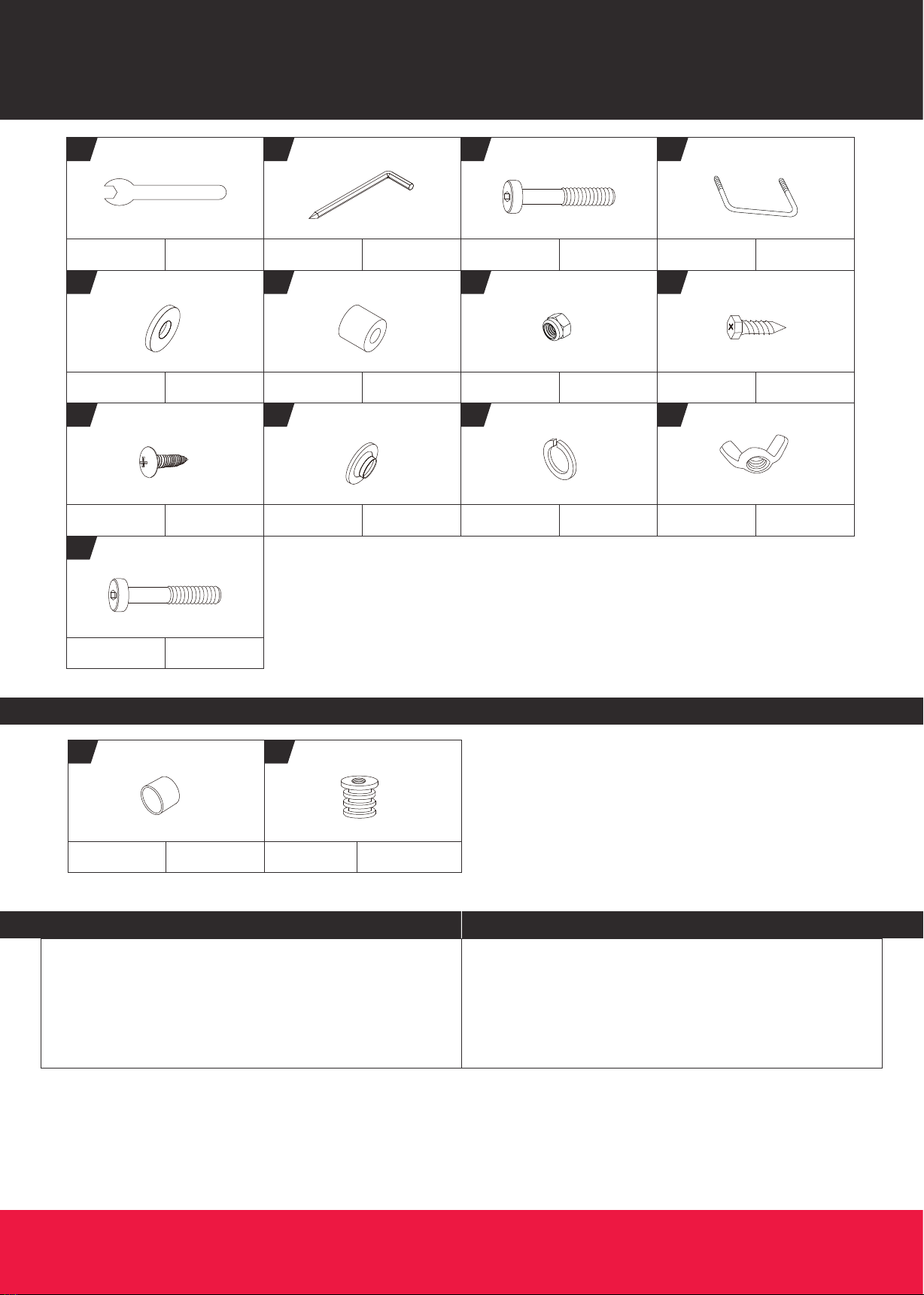

Wrench Llave inglesa

Allen Key Llave allen

M6x55mm Bolt Perno

M6x55mm

FOR FIG. 6, 7, 12, 13

M6 Washer Arandela M6

x28

FOR FIG. 6, 7, 12, 13, 17, 19

M6 Lock Nut Tuerca de

cerradura M6

x10

FOR FIG. 6, 7, 12, 13, 19

FOR FIG. 17 FOR FIG. 17

M5x12mm Screw Tornillo

M5x12mm

A8 FOR FIG. 2, 4, 5, 9, 10, 11, 15

Bushing Bague

FOR FIG. 6, 7, 12, 13

“U” Bolt “U” Cerrojo

A4 FOR FIG. 17

M4x12mm Screw Tornillo

M4x12mm

x15

FOR FIG. 3, 8, 14 FOR FIG. 19

Spring Lock

Washer

Arandela de

cerradura

de resorte

A11

“T” Washer Arandela “T”

A10

Wing Nut Tuerca de ala

A12

M6x50mm Bolt Perno

M6x50mm

A13

FOR FIG. 19

TT218Y21005 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

HARDWAREHARDWARE

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas. Si falta alguna pieza,

llame a nuestro servicio al cliente.

ANTES DE MONTARBEFORE ASSEMBLY

TT218Y21005 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

English Español

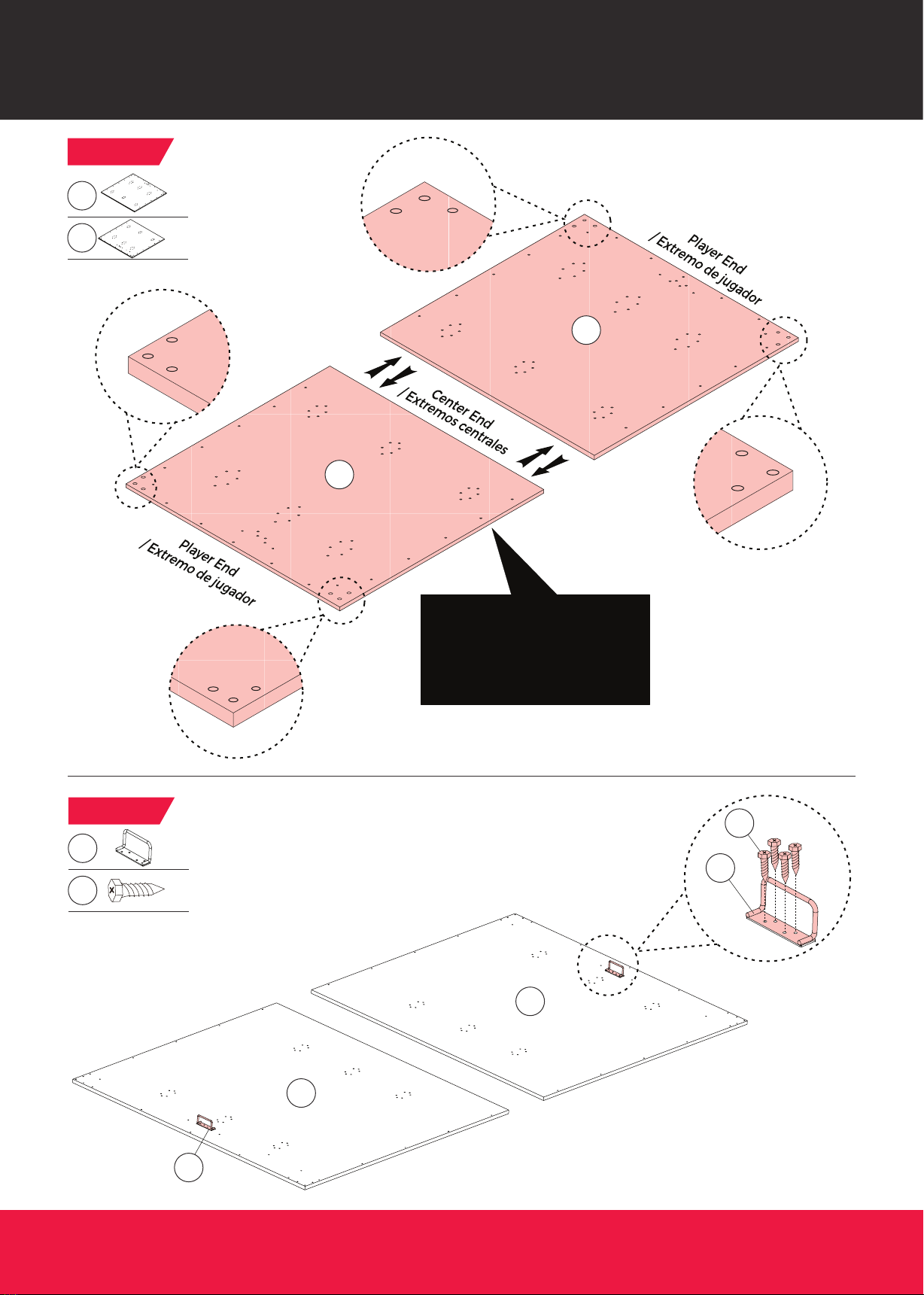

FIG. 1

FIG. 2

Note: The playing surface should

face down when assembling.

Nota: La superﬁcie del juego

debe estar boca hacia abajo

cuando ensamblando.

TT218Y21005 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

English Español

FIG. 3

Pre-installed

FIG. 4

x24

Note: The notch of leg bracket (15) will face

toward the center end of the table.

Nota: la muesca del soporte de pierna (15) se

enfrentará hacia el extermo centro de la mesa.

Player End

/ Jugador Final

Center End

/ Centro Final

TT218Y21005 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

English Español

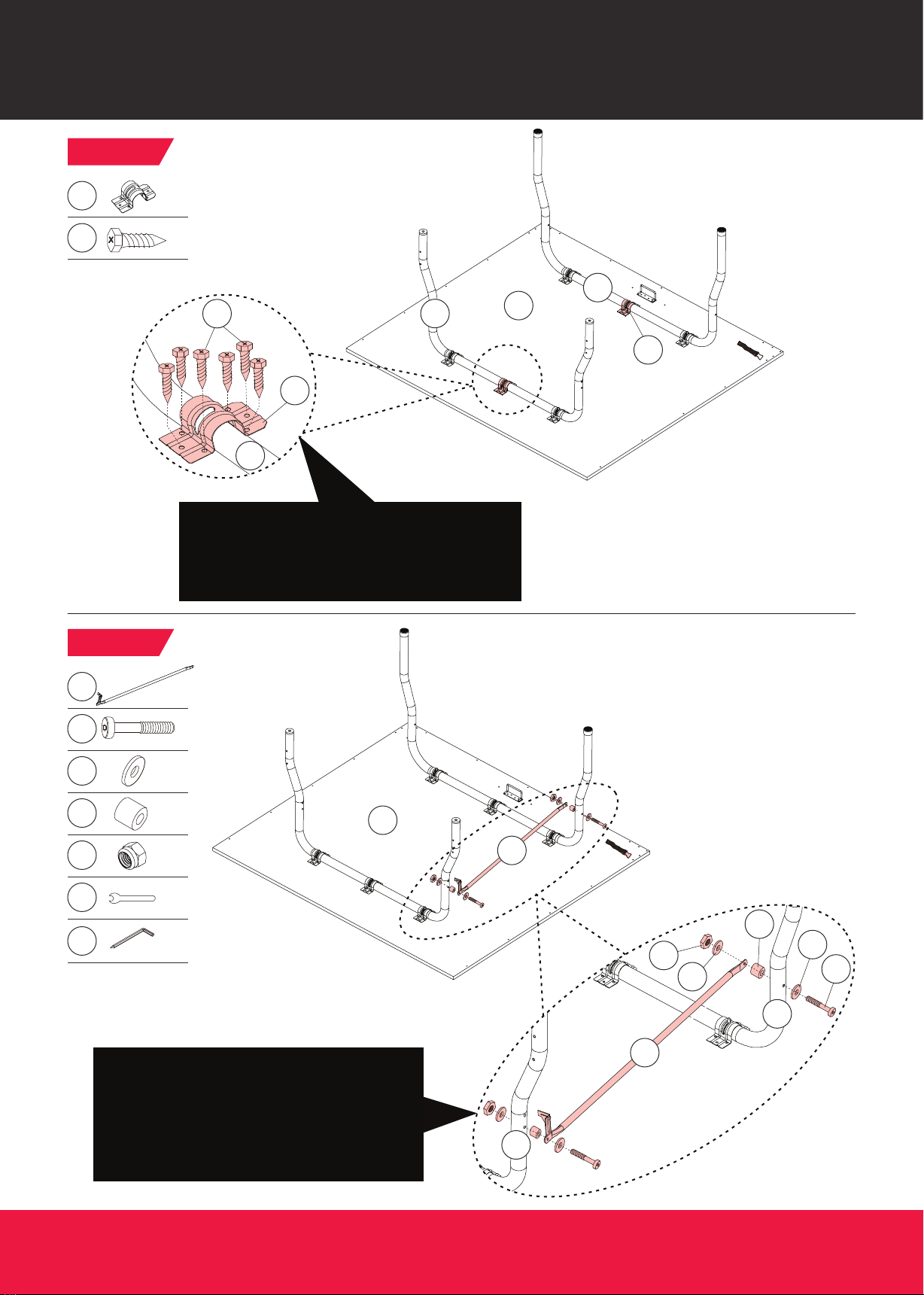

FIG. 5

x12

Note: The linkage tube with stop bracket (7)

connects to the Inner Leg (4) from the outside,

and the Outer Leg (3) from the inside.

Nota: El tubo de conexión con el soporte de parada

(7) se conecta a la Pierna Interior (4) desde el

exterior y a la Pierna Exterior (3) desde el interior.

Player End

/ Jugador Final

Center End

/ Centro Final

Note: The notch of leg bracket (15) will face

toward the center end of the table.

Nota: la muesca del soporte de pierna (15) se

enfrentará hacia el extermo centro de la mesa.

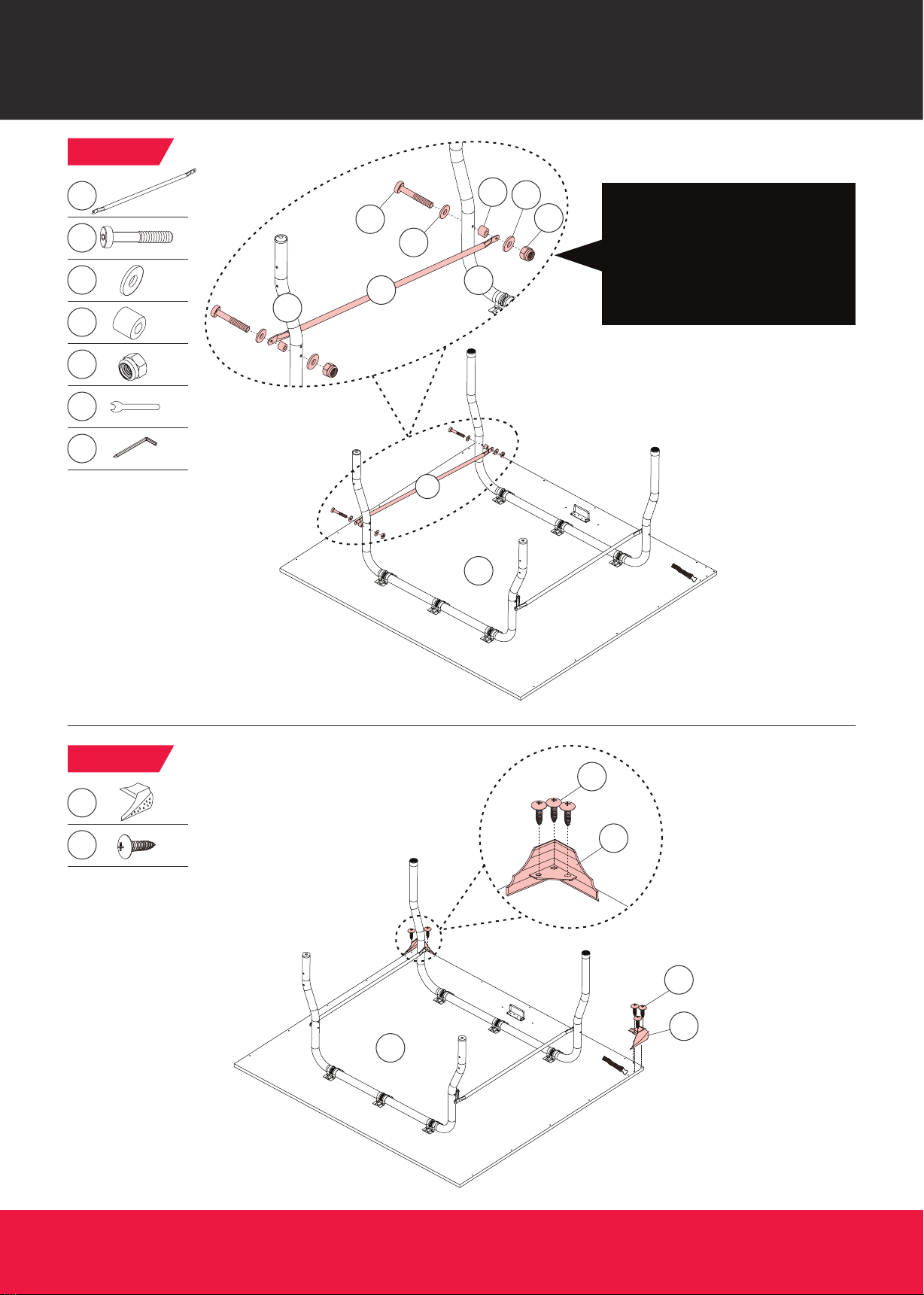

FIG. 6

TT218Y21005 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

English Español

FIG. 7

Note: The linkage tube (8) connects

to the Inner Leg (4) from the outside,

and the Outer Leg (3) from the inside.

Nota: El tubo de conexión (8) se

conecta a la Pierna Interior (4) desde

el exterior y a la Pierna Exterior (3)

desde el interior.

FIG. 8

TT218Y21005 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

English Español

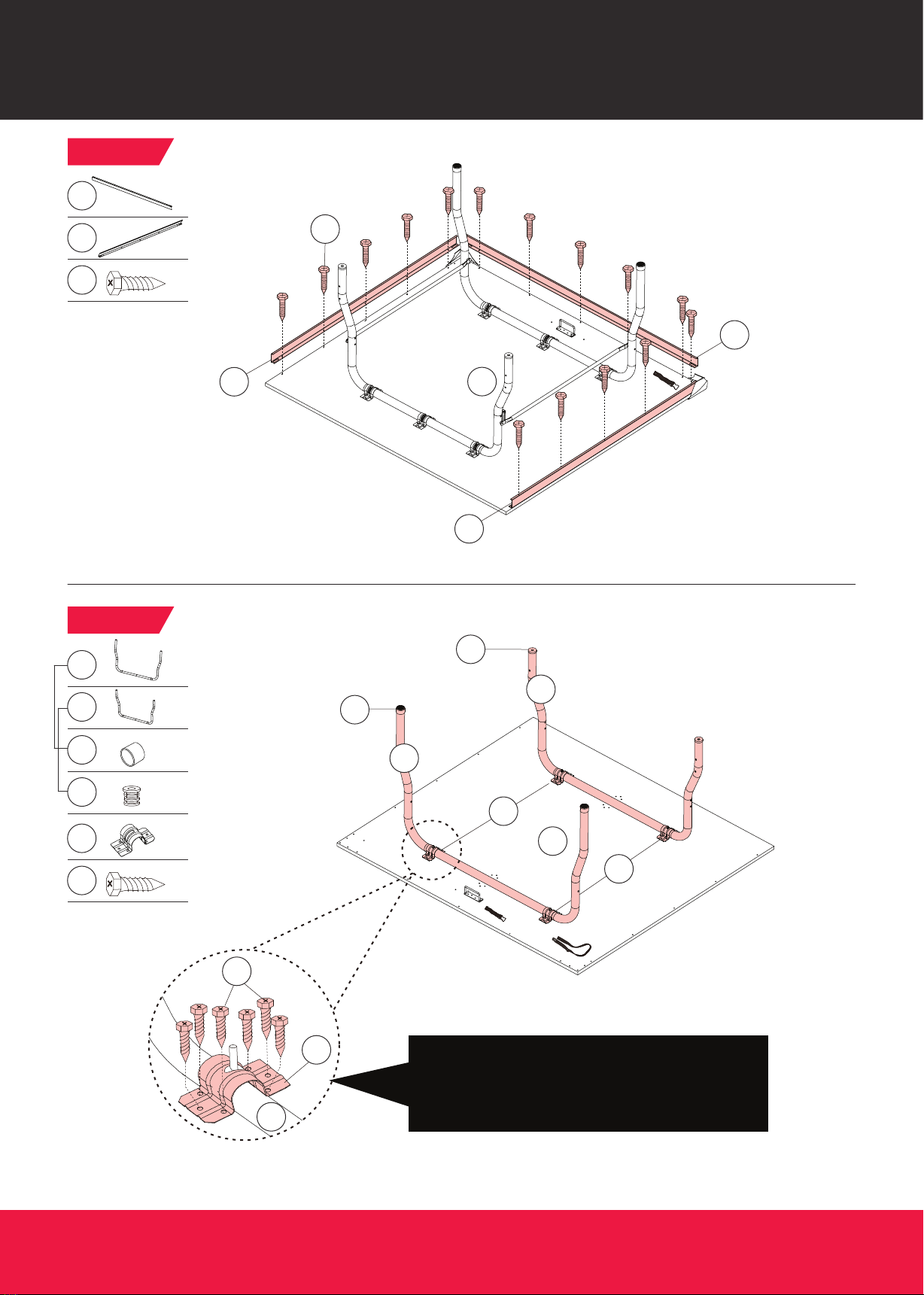

FIG. 9

x15

FIG. 10

Pre-installed

x24

Player End

/ Jugador Final

Center End

/ Centro Final

The notch of leg bracket (15) will face toward the

center end of the table.

Nota: la muesca del soporte de pierna (15) se enfrentará

hacia el extermo centro de la mesa.

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS BB036Y21009 Manuel utilisateur

MD SPORTS

MD SPORTS SOC058_017B Manuel utilisateur

MD SPORTS

MD SPORTS FS058Y19002 Manuel utilisateur

MD SPORTS

MD SPORTS AWH072 018E Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y20005 Manuel utilisateur

MD SPORTS

MD SPORTS AH072Y22006 Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y20030 Manuel utilisateur

MD SPORTS

MD SPORTS FH1517204 Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y19017 Manuel utilisateur

MD SPORTS

MD SPORTS 1639631 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y23001 Manuel utilisateur

MD SPORTS

MD SPORTS BG125Y22001 Manuel utilisateur

MD SPORTS

MD SPORTS CBF054_047M Manuel utilisateur

MD SPORTS

MD SPORTS DB410Y22023 Manuel utilisateur

MD SPORTS

MD SPORTS AH090Y19004 Manuel utilisateur

MD SPORTS

MD SPORTS CB054Y19008 Manuel utilisateur

MD SPORTS

MD SPORTS TP200Y20021 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y21025 Manuel utilisateur

MD SPORTS

MD SPORTS Menards BG200Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS CBF048_048M Manuel utilisateur

MD SPORTS

MD SPORTS AH060Y20004 Manuel utilisateur

MD SPORTS

MD SPORTS 1425607 Manuel utilisateur

MD SPORTS

MD SPORTS TT412Y21020 Manuel utilisateur

MD SPORTS

MD SPORTS 18406 Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
