MD SPORTS CB048Y19020 Manuel utilisateur

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

CB048Y19020

Amazon.com

www.medalsports.com877-472-4296

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Este producto está cubierto por una garantía efectiva

de 90 días a partir de la fecha de su compra. Durante el

periódo límite de la garantía, si una parte defectuosa o

quebrada es encontrada, nosotros ofreceremos una

reparación o un reemplazo de la partes sin ningún costo

para ud, nuestro cliente. Las únicas excepciones de la

garantía incluyen unidad principals, tableros de mesa,

superﬁcies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de

daños y perjuicios debido al uso impropio, la alteración,

el mal uso, el abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales

especíﬁcos, usted también puede tener otros derechos

que varían de un estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra)

sería requerida antes que cualquier servicio de garantía

fuera iniciada. Para todo pedido por servicio de

garantía, por favor siéntase libre de ponerse en contacto

con nuestro Departamento de Servicio de Consumidor.

Por favor tenga atención sobre el Límite de Garantía de

su producto de la política de vuelta/reembolsa desde la

tienda, Nosotros, Medal Sports, no podemos manejar el

producto que está fuera del límite de garantía ya que

proporcionamos solamente partes disponibles. ¡Gracias!

¡POR FAVOR PÓNGASE EN CONTACTO CON

NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA

TIENDA!

CB048Y19020 1(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

LIMITED 90 DAYS WARRANTY

Español

GARANTÍA LIMITA DE 90 DIAS

MD SPORTS

877-472-4296

www.medalsports.com

DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA

WE ARE READY

TO HELP ESTAMOS LISTOS

PARA AYUDAR

Customer Service

Toll Free

Servicio al Cliente

Llamados gratuitos

Please Contact Por favor Contacto

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Lunes a Viernes,

9:00 a.m. a 5:00 p.m. ET

For additional resources and

Frequently Asked Questions,

please visit us at

Por mayor información y

preguntas frecuentes, favor

visitarnos en

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer bajo par de torsión

High Torque Over Tightened

/ Alto par más estrictas

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a child's toy, adult supervision is required

for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no sientes, subas o inclínes el producto.

Por favor no arrastres el producto cuando está

moviendo para evitar el daño sobre las piernas.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Esto no es un juguete de niños, se requieren la

supervisión adulta para niños cuando esté jugando al

juego.

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

Adult Assembly Required.

CHOKING HAZARD - This item contains small parts

and small balls. Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas y pequeñas bolas. No es apto para niños

menores de 3 años de edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Wrench

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Inglesa

Llave Allen

- No incluido

- Incluido

At least 2 adults needed

Se necesitan al menos 2

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

CB048Y19020 2(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

TOOLS REQUIRED

Español

HERRAMIENTAS NECESARIAS

Billiard

Mainframe

Unidad

Principal de Billar

FOR FIG. 1

PART NUMBER

NÚMERO DE PIEZA

FIG. NUMBER

NÚMERO DE FIG.

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

English Español

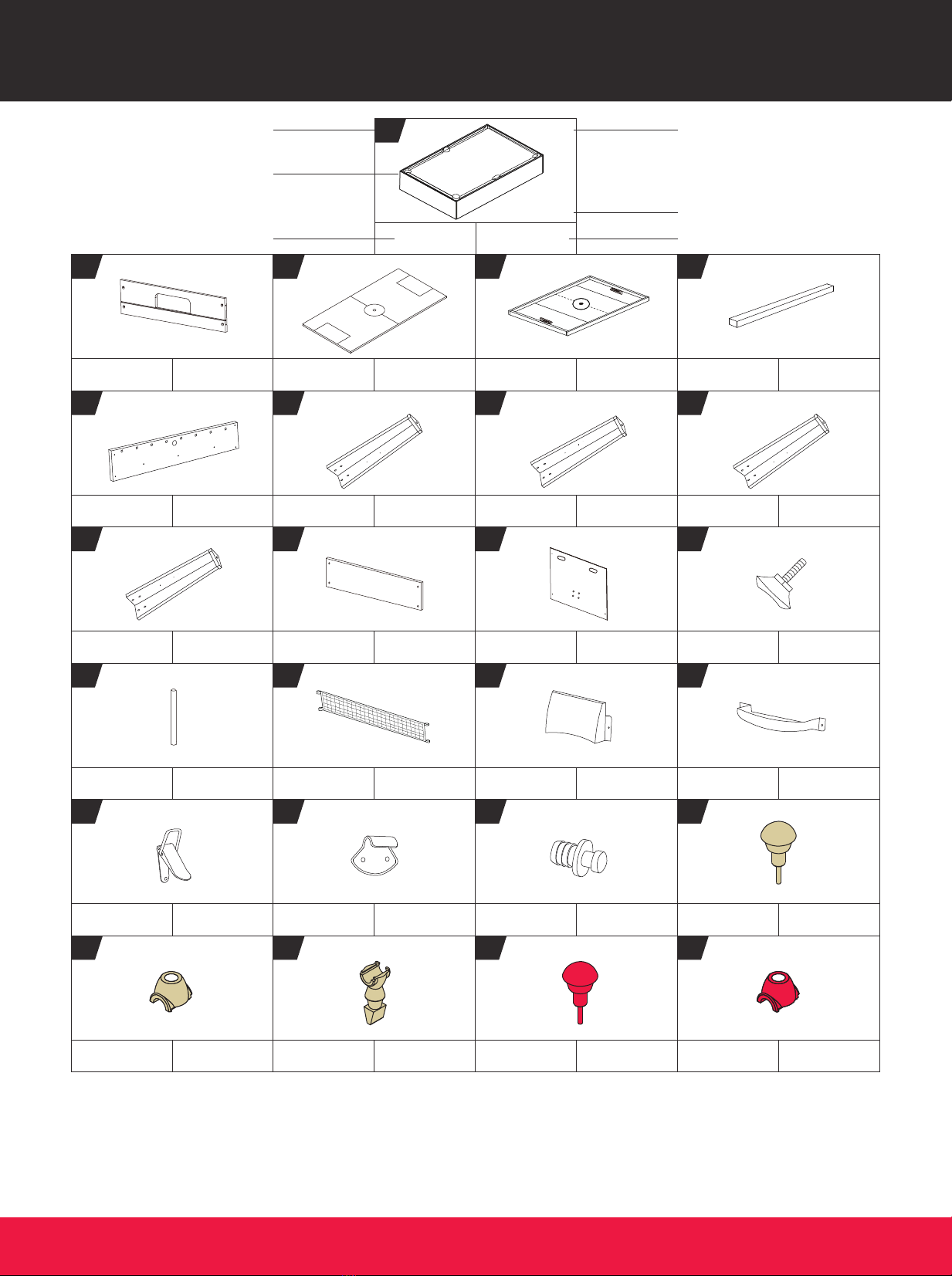

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

CB048Y19020 3(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

FOR FIG. 12

Bottom

Locking Clasp

Broche de

Cerradura de Fondo

FOR FIG. 6, 9

End Apron Delantal Final

Top Locking

Clasp

Broche de

Cerradura de

Parte Superior

FOR FIG. 12

Rivet Plug Remache

FOR FIG. 19

Player A - Ivory Jugador A - Marﬁl

x13

FOR FIG. 13

Player B - Ivory Jugador B - Marﬁl

x13

FOR FIG. 13

Player C - Ivory Jugador C - Marﬁl

x13

FOR FIG. 13

Player A - Red Jugador A - Rojo

x13

FOR FIG. 13

Player B - Red Jugador B - Rojo

x13

FOR FIG. 13

Soccer

Playﬁeld

Campo de

Juego de Fútbol

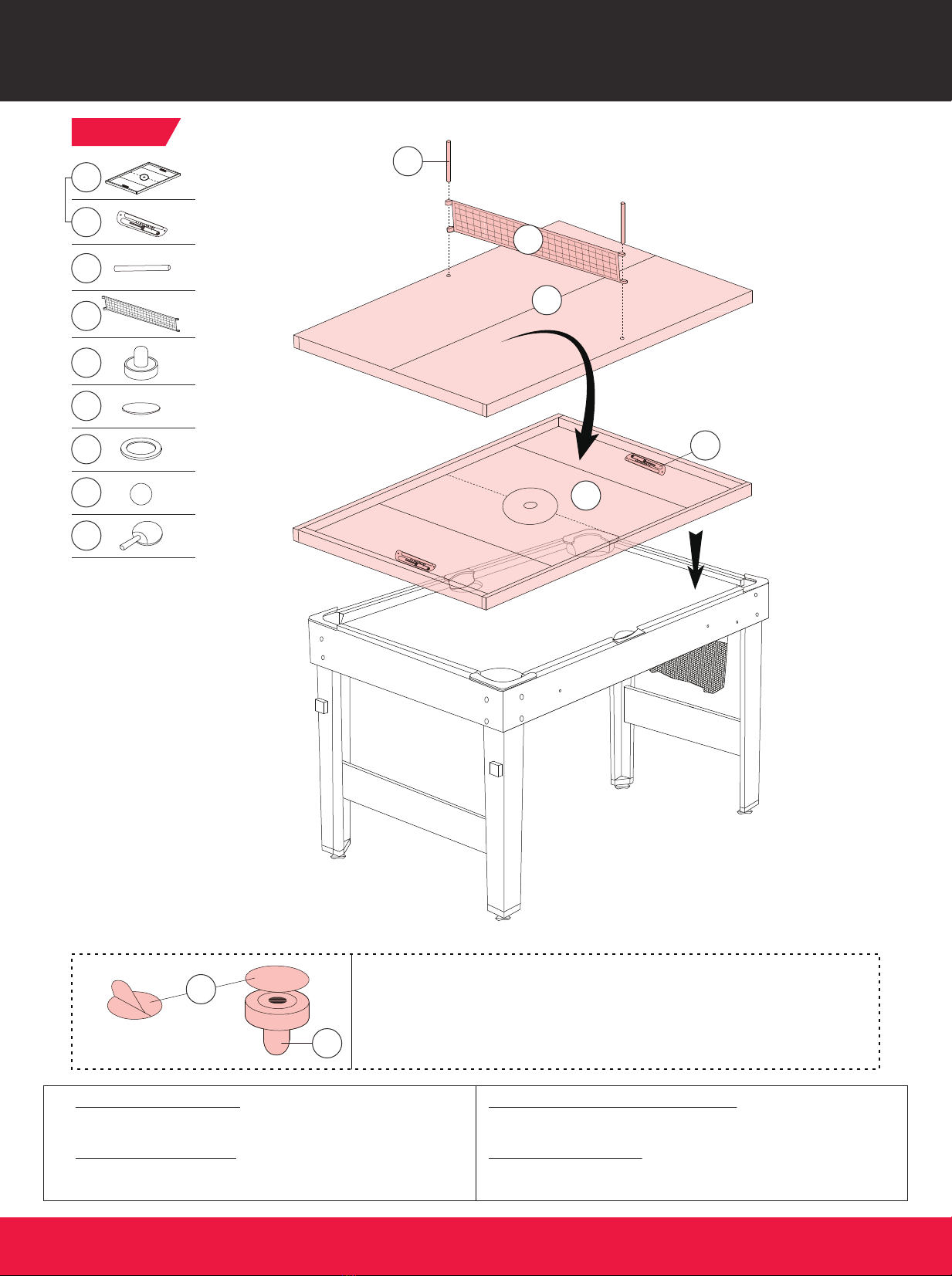

FOR FIG. 7

Table Tennis and

Hockey Top

Tenis de Mesa y

Cima de Hockey

FOR FIG. 5

Support Brace Abrazadera

de Soporte

FOR FIG. 8

Side Apron Delantal Lateral

FOR FIG. 6

Leg - A Pierna - A

FOR FIG. 1

Leg - B Pierna - B

FOR FIG. 1

Leg - C Pierna - C

FOR FIG. 1

Leg - D Pierna - D

FOR FIG. 1

Leg Panel Panel de

Pierna

FOR FIG. 3

Table

Tennis Post

Poste de

mesa de tenis

FOR FIG. 5

Table

Tennis Net

Red y poste

de Tenis de Mesa

FOR FIG. 5

Goal Box - Top Caja de

Gol - Superior

FOR FIG. 10

Goal Box

- Bottom

Caja de

Gol - Inferior

FOR FIG. 10

Backboard Tablero trasero

FOR FIG. 17

Leg Leveler Nivelador de

Pierna

FOR FIG. 2

ACCESORIOSACCESSORIES

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

CB048Y19020 4(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

Player C - Red Jugador C - Rojo

x13

FOR FIG. 13

5 - Hole Rod Barra de 5

agujeros

FOR FIG. 13

3 - Hole Rod Barra de 3

agujeros

FOR FIG. 13

2 - Hole Rod Barra de 2

agujeros

FOR FIG. 13

Rod Washer Arandela de

barra

x16

FOR FIG. 13

Rod Bumper Amortiguador

de barra

x16

FOR FIG. 13

Rod End Cap Capuchón de

punta de barra

FOR FIG. 14

Handle Manilla

FOR FIG. 14

Hook - A Gancho - A

FOR FIG. 16

Hook - B Gancho - B

FOR FIG. 16

Hook - C Gancho - C

FOR FIG. 16

Rim Aro

FOR FIG. 17

Rim Net Red

FOR FIG. 17

Hook - D Gancho - D

FOR FIG. 17

Ball Return Net Red de Retorno

de Baloncesto

FOR FIG. 19

Net Bag Bolsa de Red

FOR FIG. 2

Triangle Triángulo

FOR FIG. 4

Chalk Tiza

FOR FIG. 4

Cue Taco

FOR FIG. 4

Brush Cepillo

FOR FIG. 4

Pusher Golpeador

FOR FIG. 5

Felt Pad Almohadilla

de Fieltro

FOR FIG. 5

Table Tennis

Ball

Bola de tenis

de mesa

FOR FIG. 5

Table Tennis

Paddle

Paleta de

tenis de mesa

FOR FIG. 5

Basketball Baloncesto

FOR FIG. 19

Round Puck Disco redondo

FOR FIG. 5

Soccer Ball Pelota de fútbol

FOR FIG. 15

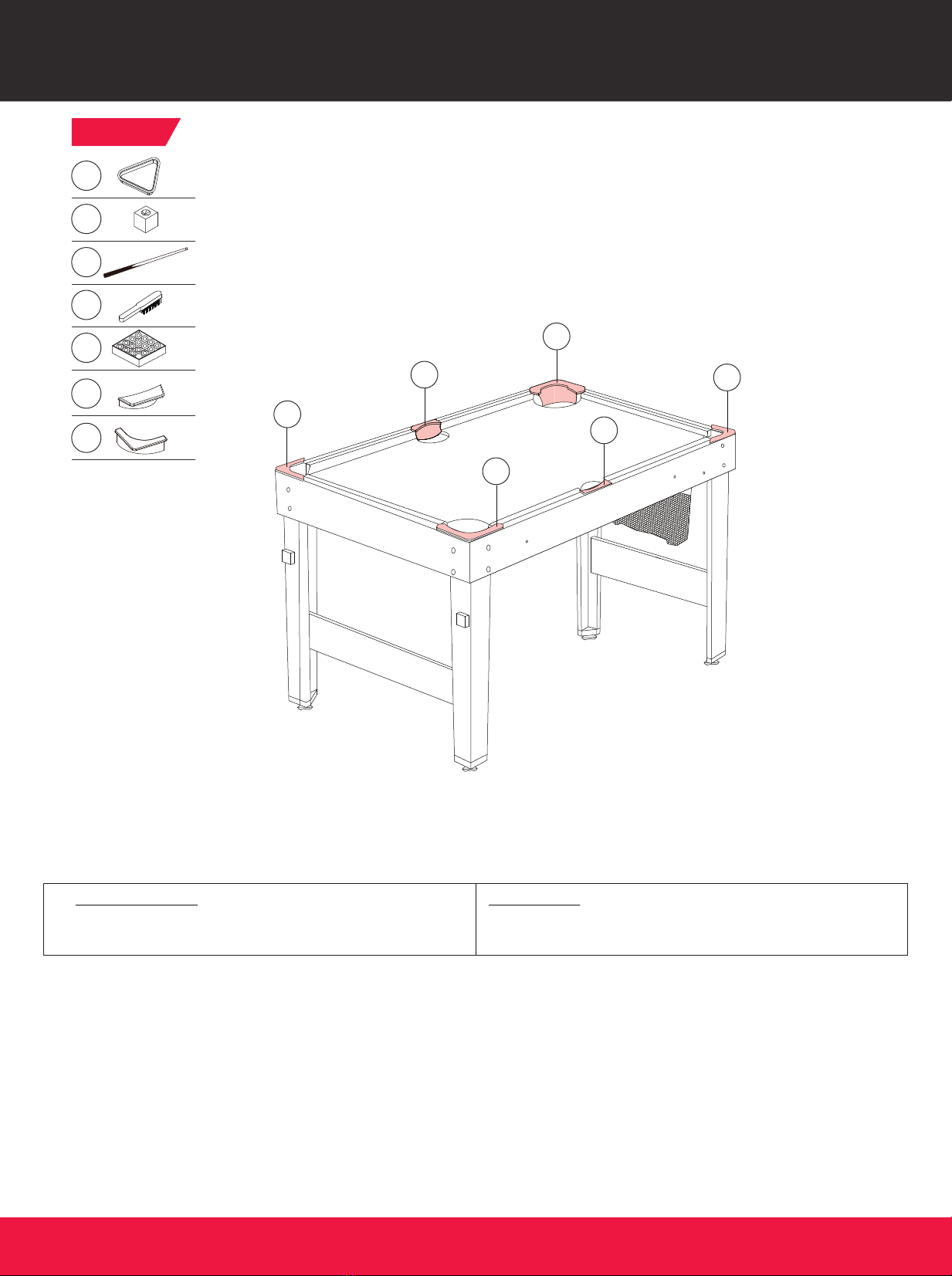

Billiard

Ball Set Bola de Billar

FOR FIG. 4

English Español

ACCESORIOSACCESSORIES

CB048Y19020 5(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

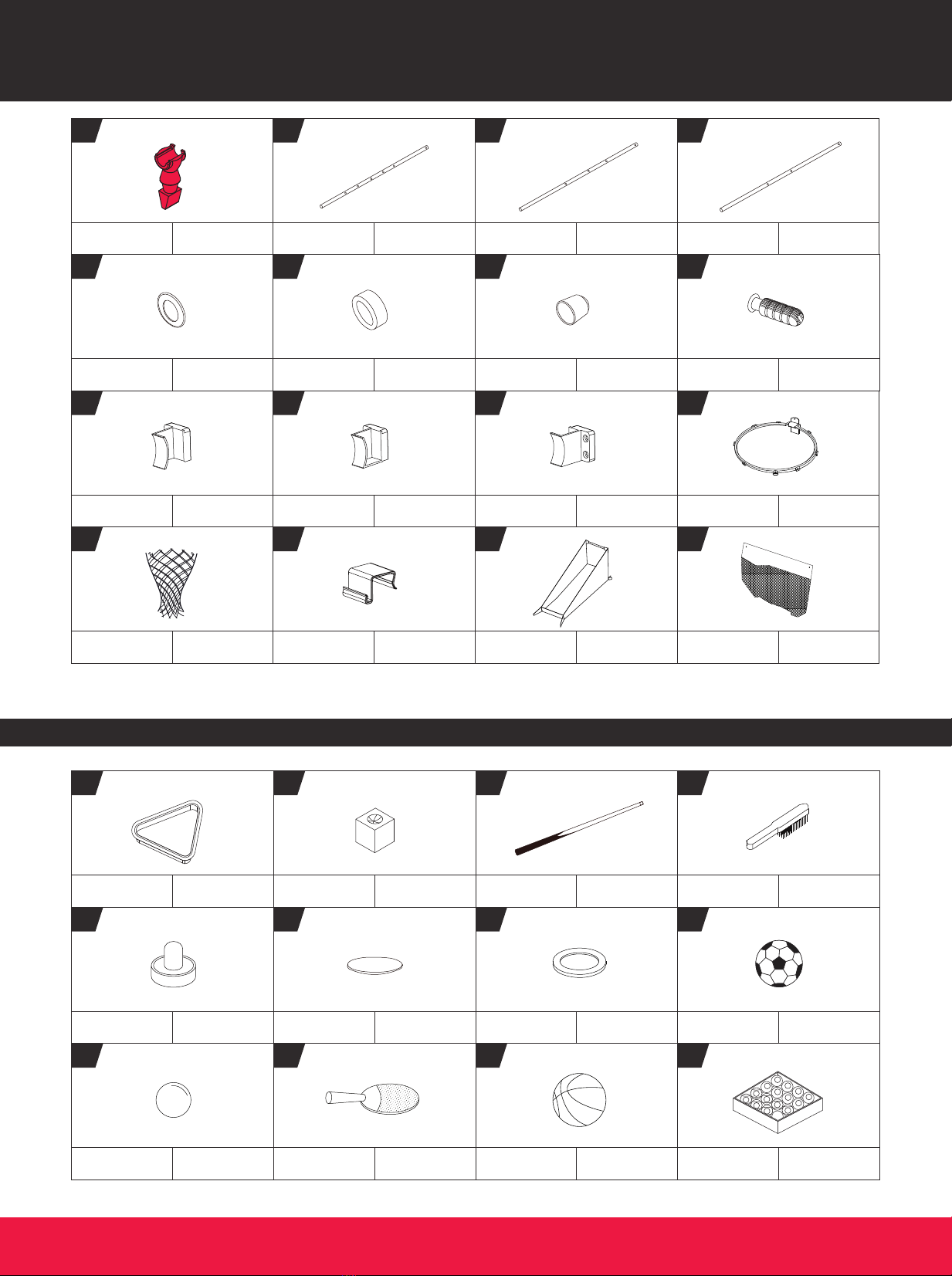

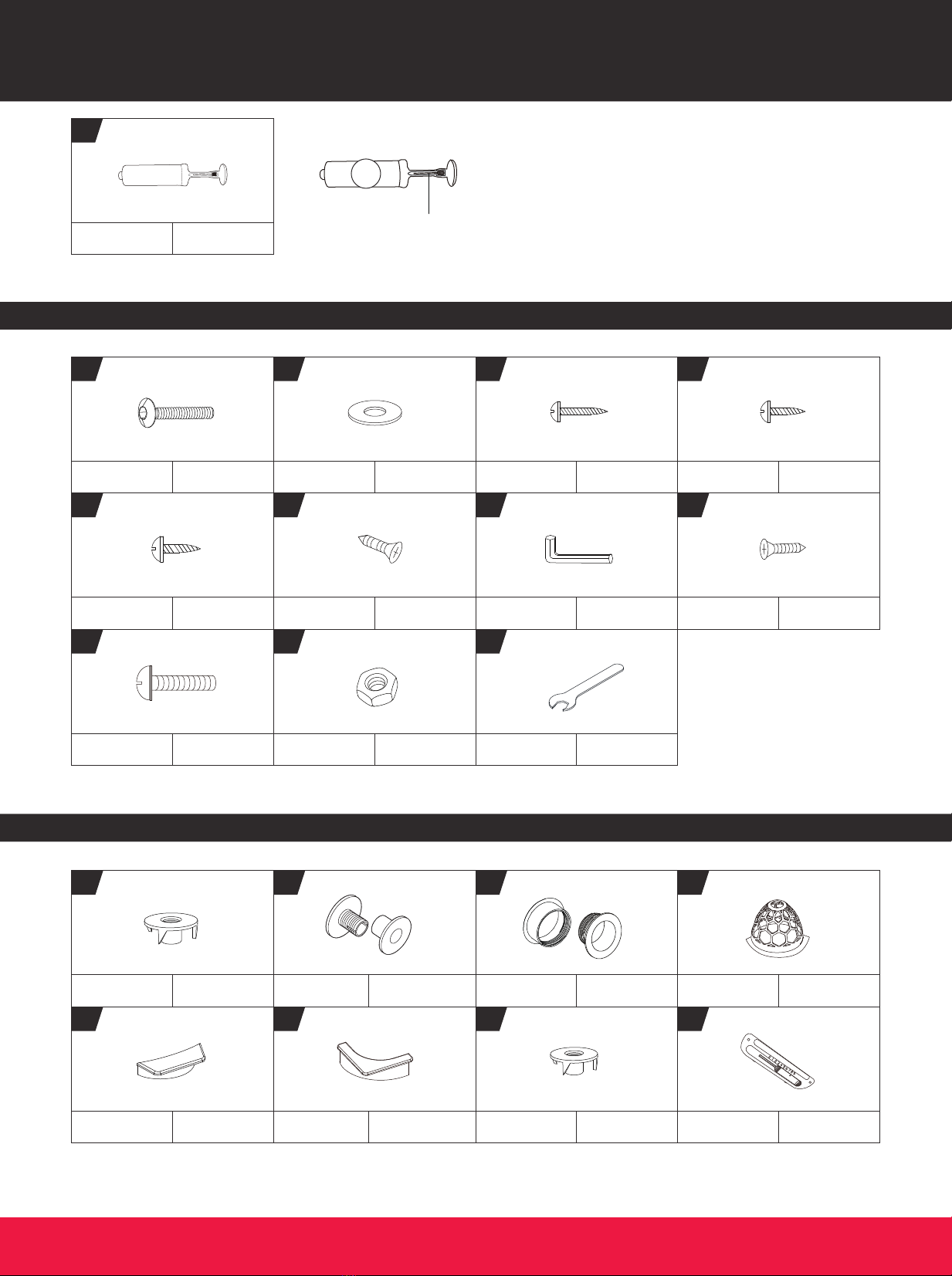

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

HARDWAREHARDWARE

Needle / Aguja

Air Pump Bomba de aire

5/16'' T - Nut T - Tuerca 5/16''

FOR FIG. 1

Plastic Rod

Bushing

Cojinete de

Barra Plástica

x16

FOR FIG. 6

Plastic Ball

Entry Rim

Aro de Entrada

de Bola Plástica

FOR FIG. 6

Pocket Bolsillo

FOR FIG. 1

Side

Pocket Cap

Gorra de

Tronera Lateral

FOR FIG. 4

Corner

Pocket Cap

Gorra de

Tronera de Rincón

FOR FIG. 4

1/4'' T - Nut T - Tuerca 1/4''

x16

FOR FIG. 1

Hockey Goal Gol de Hockey

FOR FIG. 5

FOR FIG. 1

1/4”x1-1/8” Bolt Perno 1/4”x1-1/8”

x16

1/4” Washer Arandela 1/4”

x16

FOR FIG. 1

4x35mm Screw Tornillo 4x35mm

x12

FOR FIG. 6, 8, 9

4x12mm Screw Tornillo 4x12mm

x10

FOR FIG. 2, 10

Allen Key Llave Allen

3x12mm Screw Tornillo 3x12mm

x16

FOR FIG. 12

4x15mm Screw Tornillo 4x15mm

FOR FIG. 3

M4x15mm Bolt Perno M4x15mm

FOR FIG. 17

M4 Nut Tuerca M4

FOR FIG. 17

A10

4x18mm Screw Tornillo 4x18mm

FOR FIG. 16

A11

Wrench Llave Inglesa

P7 9

10 9

The Hole

Pre-installed

FIG. 1

x16

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas. Si falta alguna pieza,

llame a nuestro servicio al cliente.

English Español

ANTES DE MONTARBEFORE ASSEMBLY

CB048Y19020 6(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

MONTAJEASSEMBLY

English Español

MONTAJEASSEMBLY

CB048Y19020 7(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

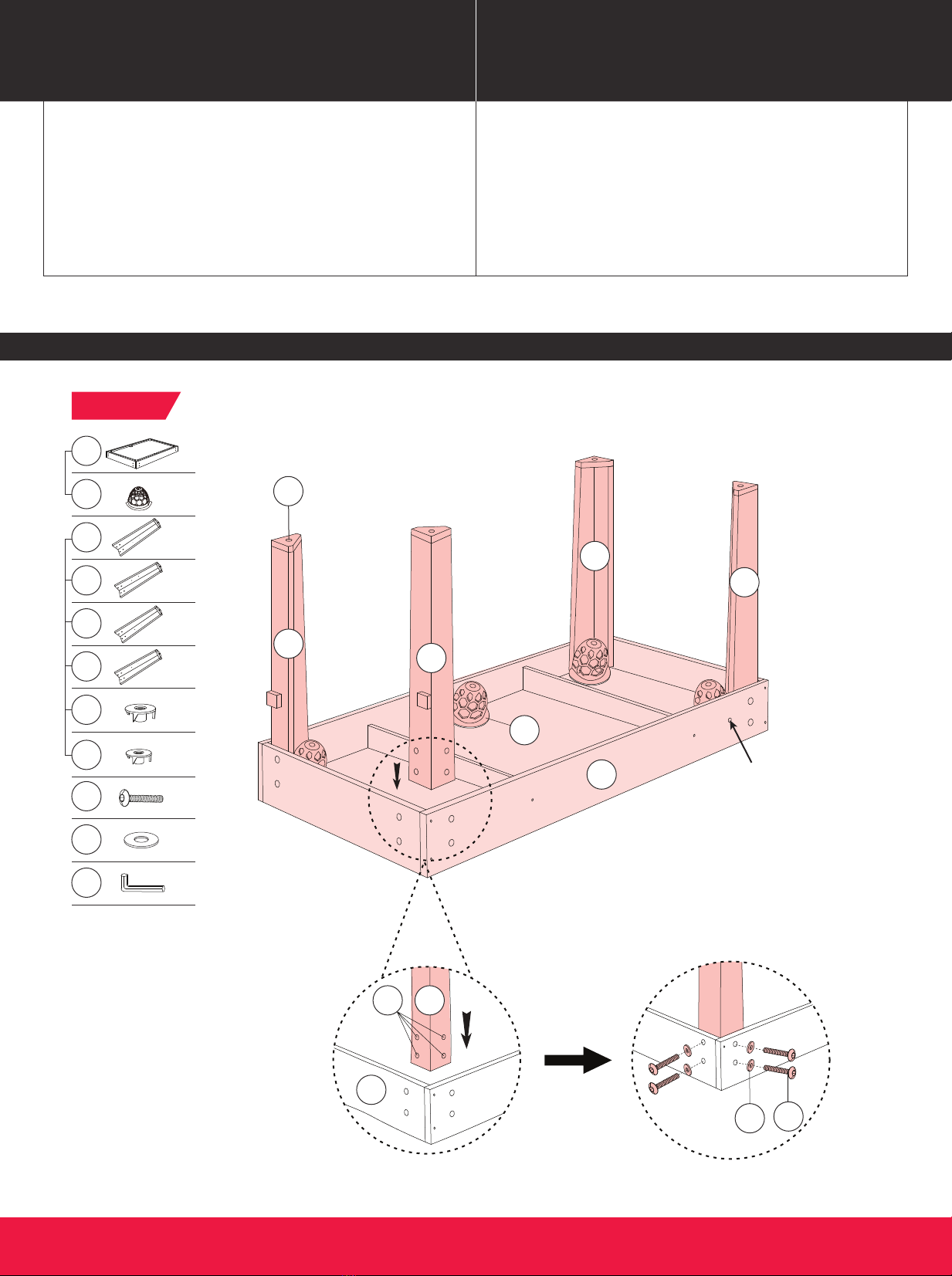

Two strong adults are recommended to turn over the

table as shown.

1. Lift the table off the ground.

2. Turn the table over.

3. Place it on all four feet at the same time on the ground.

Se recomienda la participación de dos adultos para

invertir la mesa como se muestra.

1. Levante la tabla del suelo.

2. Voltee la mesa.

3. Coloque las cuatro patas en el suelo al mismo tiempo.

CAUTION PRECAUCIÓN

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NO INCLINAR LA MESA

SOBRE LAS PATAS

HOLD BY THE TABLETOP

/ SOSTENER DE LA

SUPERFICIE DE LA

MESA CABINET

/ GABINETE

DO NOT HOLD THE

TABLE BY THE LEGS

/ NO SOSTENER LA

MESA POR LAS PATAS

FIG. 2

FIG. 3

A4 11

English Español

MONTAJEASSEMBLY

CB048Y19020 8(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

FIG. 4

P6 x4

Pre-installed

Pre-installed P6

GAME 1: BILLIARD

Play the game as assembled using the Billiard Ball Set

(53), Cue (44), Triangle (42).

JEU 1: BILLAR

Juega el juego como ensamblado usando las Bola de

Billar (53), Taco (44), Triángulo (42).

English Español

MONTAJEASSEMBLY

CB048Y19020 9(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

FIG. 5

15 x1

Pre-installed

GAME 2: SLIDE HOCKEY

Play the game using Pushers (46) and Pucks (47).

GAME 3: TABLE TENNIS

Use the Table Tennis Paddle (51) and Table Tennis Balls

(50).

JEU 2: DESLIZAMIENTO DE HOCKEY

Juega el juego usando Golpeadors (46) y Puck (47).

JEU 3: TENIS DE MESA

Use las paletas de Tenis de Mesa (51) y la pelota de Tenis

de Mesa (50).

Note: Tear off the backside papers of the Felt Pads (#47) and stick them

onto the bottom of the Pushers (#46).

Nota: Arranque el papel de la parte trasera de Almohadilla de Fieltro

(#47) y péguelos al fondo de los Conectes (#46).

Autres manuels pour CB048Y19020

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS AH054Y23010 Manuel utilisateur

MD SPORTS

MD SPORTS DRB100 138B Manuel utilisateur

MD SPORTS

MD SPORTS ARC108 117B Manuel utilisateur

MD SPORTS

MD SPORTS BLL090 018B Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y20006 Manuel utilisateur

MD SPORTS

MD SPORTS BB024Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS FS048Y20021 Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y22001 Manuel utilisateur

MD SPORTS

MD SPORTS HALL OF GAMES AH072Y23006 Manuel utilisateur

MD SPORTS

MD SPORTS 39004 Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y21007 Manuel utilisateur

MD SPORTS

MD SPORTS SOC054-127M Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y19020 Manuel utilisateur

MD SPORTS

MD SPORTS HALL OF GAMES LYNX FS050Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y20018 Manuel utilisateur

MD SPORTS

MD SPORTS CB056Y23001 Manuel utilisateur

MD SPORTS

MD SPORTS CB056Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS BB036Y21002 Manuel utilisateur

MD SPORTS

MD SPORTS CB054Y22006 Manuel utilisateur

MD SPORTS

MD SPORTS TC100Y22019 Manuel utilisateur

MD SPORTS

MD SPORTS TP400Y19001 Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y20015 Manuel utilisateur

MD SPORTS

MD SPORTS FS048Y19002 Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
