Linksys LGS310C Manuel utilisateur

LGS310C / LGS310MPC

LGS328C / LGS328MPC / LGS328PC

LGS352C / LGS352MPC

網管交換機快速入門指南

以太网交换机快速入门指南

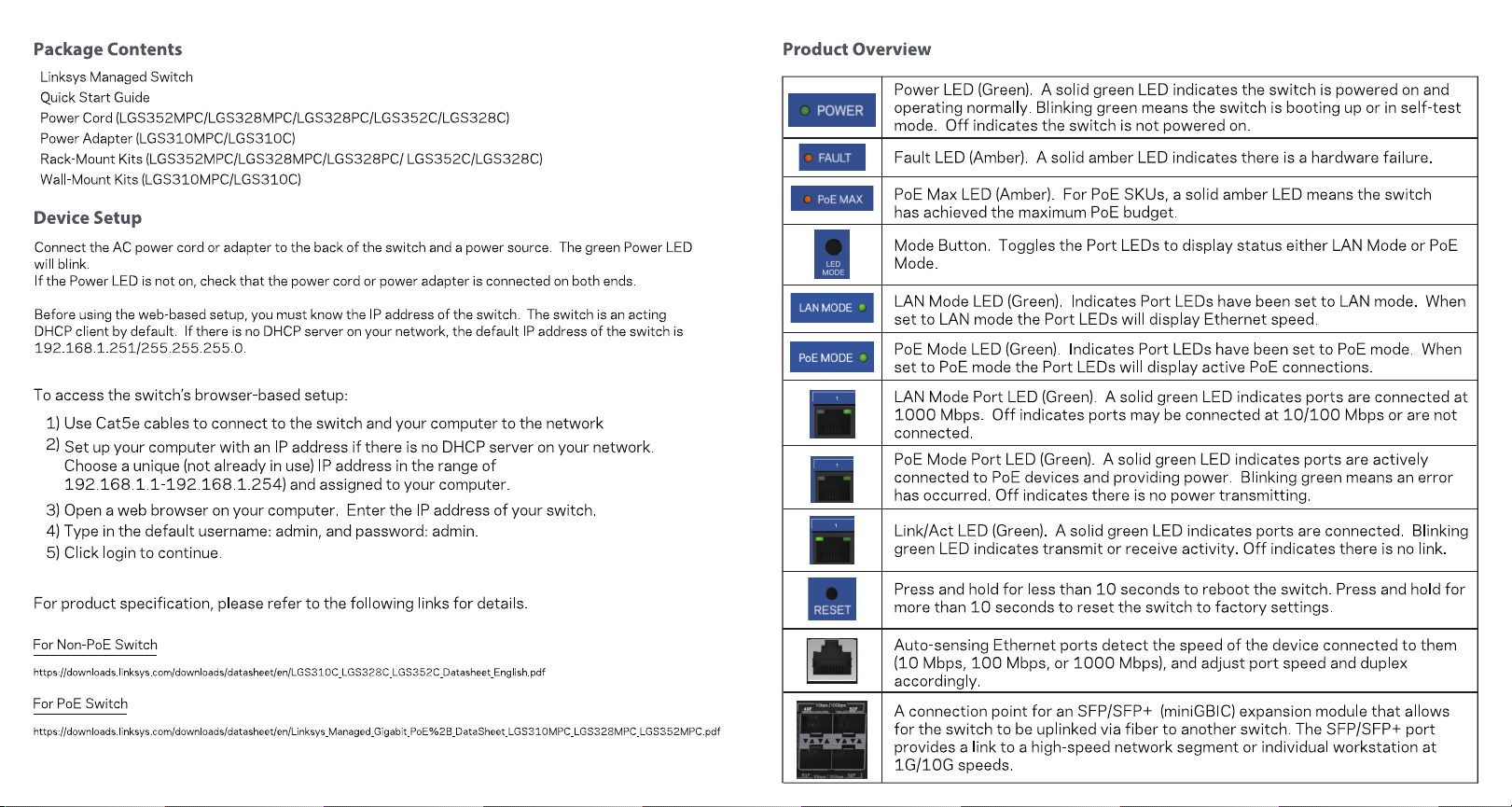

Managed Switches

Quick Start Guide

Technical Support, Regulatory, Safety and Warranty

Information about Linksys Business Products can be found at www.linksys.com/support

Third-party trademarks mentioned are the property of their respective owners. The use of the word partner does not imply

a partnership relationship between Linksys or any of its affiliates and any other company.

To rack-mount the switch in any standard 19-inch wide, 1U high rack:

1) Place the switch on a hard flat surface with the front panel facing you.

Using the supplied screws, attach rack-mount brackets to either side of the switch and

secure tightly.

Attaching the brackets

Mounting in Rack

After the brackets are attached, use supplied screws to securely attach the brackets

to any standard 19-inch rack.

Rackmount Installation

电源 LED 指示灯 (绿色)。绿色 LED 指示灯常亮表示交换机已通电并正常运行。闪烁绿色灯表示

交换机正在启动或处于自检模式。熄灭表示交换机未通电。

故障 LED 指示灯 (琥珀色)。琥珀色 LED 指示灯常亮表示存在硬件故障。

PoE Max LED 指示灯 (琥珀色)。对于 PoE SKU ，琥珀色 LED 指示灯常亮表示交换机已达到

最大 PoE 预算。

模式按钮。切换端口 LED 指示灯，显示 LAN 模式或 PoE 模式的状态。

PoE 模式 LED 指示灯 (绿色)。表示端口 LED 指示灯已设置为 PoE 模式。设置为 PoE 模式时，

端口 LED 指示灯将显示 PoE 已连接。

LAN 模式 LED 指示灯 (绿色)。表示端口 LED 指示灯已设置为 LAN 模式。设置为 LAN 模式时，

端口 LED 指示灯将显示以太网速度。

PoE 模式端口 LED 指示灯 (绿色)。绿色 LED 指示灯常亮表示端口已连接到 PoE 设备并提供

电源。闪烁绿色灯表示发生了错误。熄灭表示未传输电源。

链路/活动 LED 指示灯 (绿色)。绿色 LED 指示灯常亮表示端口已连接。绿色 LED 指示灯闪烁

表示数据正在传输。熄灭表示无链路。

长按不超过 10 秒可重新启动交换机。长按 10 秒以上可将交换机重置为出厂设置。

自动感应以太网端口检测与其连接的设备的速度 (10 Mbps、100 Mbps 或1000 Mbps)，

并相应地调整端口速度和双工传输。

SFP/SFP+ (miniGBIC) 扩展模块的连接点，允许交换机通过光纤向上传输到另一台交换机。

SFP/SFP+ 端口以 1G/10G 的速度提供到高速网段或单个工作站的链路。

LAN 模式端口 LED 指示灯 (绿色)。绿色 LED 指示灯常亮表示端口的连接速度是 1000 Mbps。

熄灭表示端口的连接速度可能是 10/100 Mbps 或未连接。

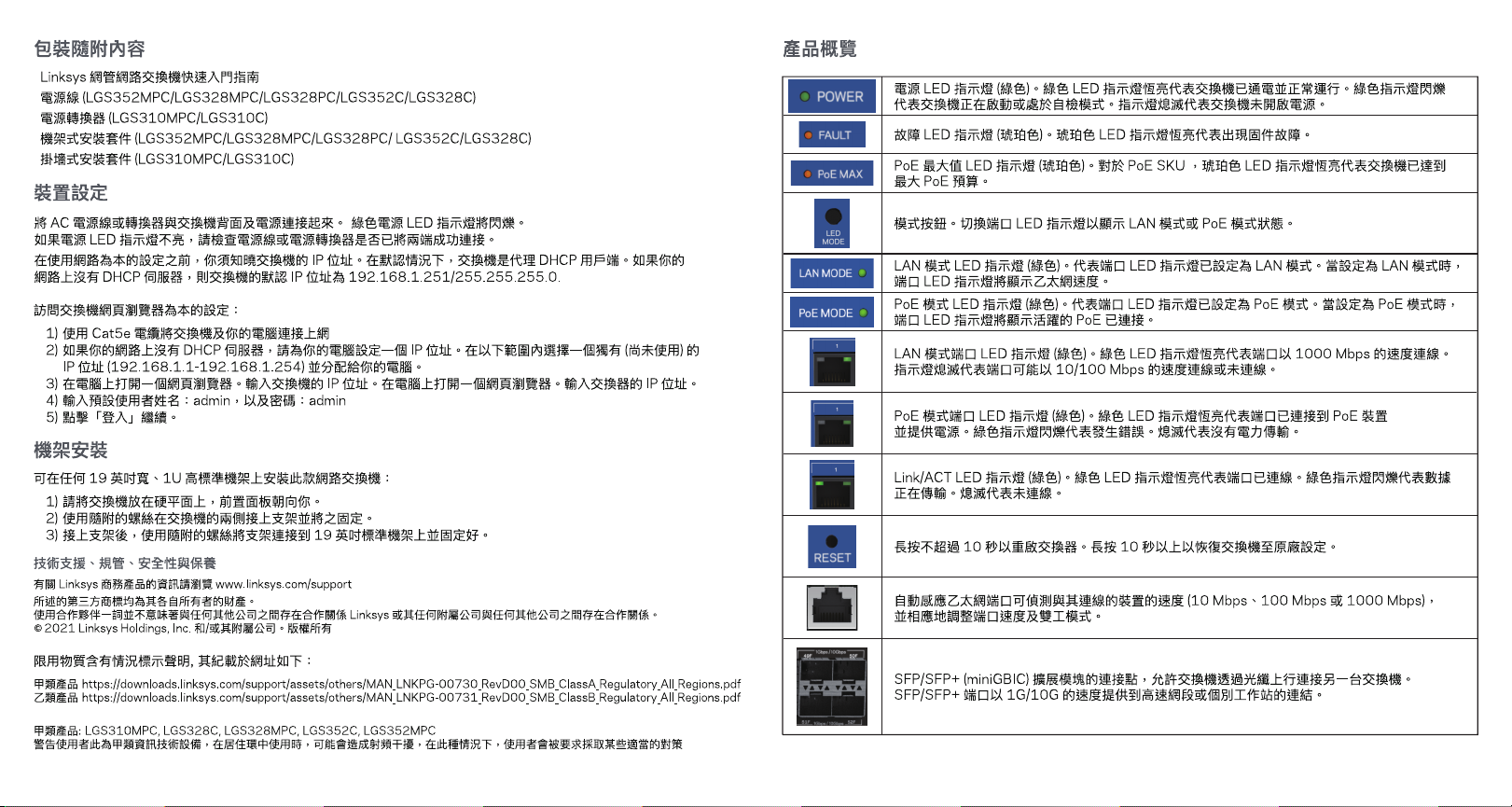

产品概览包装内容

Linksys 以太网交换机快速入门指南

电源线 (LGS352MPC/LGS328MPC/LGS328PC/LGS352C/LGS328C)

电源适配器 (LGS310MPC/LGS310C)

机架式安装套件 (LGS352MPC/LGS328MPC/LGS328PC/ LGS352C/LGS328C)

壁挂式安装套件 (LGS310MPC/LGS310C)

机架式安装

访问交换机基于浏览器的设置：

设备设置

将交流电源线或适配器连接到交换机背面和电源。绿色电源 LED 指示灯将闪烁。

如果电源 LED 指示灯未亮起，请检查电源线或电源适配器的两端是否连接。

在使用基于 Web 的设置之前，您必须知晓交换机的 IP 地址。默认情况下，交换机是代理 DHCP 客户端。如果您的

网络上没有 DHCP 服务器，交换机的默认 IP 地址将为 192.168.1.251/255.255.255.0.

1) 使用 Cat5e 线缆将交换机和计算机连接到网络。

2) 如果您的网络上没有 DHCP 服务器，请使用 IP 地址设置计算机。在 192.168.1.1-192.168.1.254 的范围内选择

一个唯一的 (尚未使用的) IP 地址。

3) 在计算机上打开 Web 浏览器。输入交换机的 IP 地址。

4) 输入默认用户名 (admin) 和密码 (admin)。

5) 单击“登录”以继续。

将交换机以机架方式安装在任何标准机架 (宽度为 19 英寸、高度为 1U) 中：

1) 将交换机放置在坚硬、平坦的表面上，使前面板朝向您的方向。

2) 使用附带的螺钉，将机架式安装托架安装到交换机的两侧并拧紧。

3) 安装托架后，使用附带的螺钉将托架牢固地安装到任何标准 19 英寸机架上。

技术支持、监管、安全和保修

有关 Linksys 商用产品的信息，可访问 www.linksys.com/support

所提及的第三方商标是其各自所有者的财产。

使用“合作伙伴”一词并非暗指合作伙伴关系Linksys或其任何附属公司与任何其他公司的关系
