LEGRAND 0 676 94 Manuel utilisateur

LE11415AA

Este producto únicamente controla interruptores, micromódulos de iluminación,

salidas de cable y bases de corriente conectadas «... with Netatmo».

Este producto es un accesorio conectado que requiere previamente la compra e instala-

ción de un Starter Pack y de bases de corriente

, interruptores o micromódulos de ilumina-

ción conectados «... with Netatmo».

Composición del pack:

Banda de frecuencias: de 2,4 a 2,4835 Ghz

Nivel de potencia: < 100 mW

Emisor ON/OFF

para conmutador y pulsador.

(Pila incluida)

LEGRAND - Pro and Consumer Service - BP 30076

87002 LIMOGES CEDEX FRANCE • www.legrand.com

www.grupolegrand.es/e-catalogo

Emisor ON/OFF para conmutador y pulsador

0676 94

1 2

1Precauciones obligatorias de seguridad

Compruebe la ausencia

de tensión antes de

proceder a la instalación.OFF

Corte la corriente en

el interruptor general

2Desmontaje del conmutador existente

Utilice un conector (Nylbloc*)

paraconectar juntos los 3 cables

y así evitar el riesgo de contacto

eléctrico.

*no incluido

No conectar a la red

Únicamente contacto seco

o libre de tensión

...

NO OK

3Precauciones de instalación

El emisor ON/OFF solo puede controlar un único producto cableado conectado

(micromódulo o interruptor o base de corriente o salida de cables).

4Empezar a congurar los productos instalados

2 Pulse en el centro del comando general inalám-

brico Entrar/Salir de la base de corriente con

Gateway integrado hasta que el indicador de

esta se encienda brevemente en verde y luego

deje de pulsar.

3 Los indicadores de los productos que ha cableado van cambiando, de uno en uno,

a verde fijo.

Restablezca la corriente en el interruptor general.

5Preparación del emisor ON/OFF

Retire la lengüeta de protección del emisor

Pulse brevemente el emisor para activarlo, el indicador parpadea en

verde y luego se apaga.

6 Asociación del emisor ON/OFF con un producto cableado conectado

Asegúrese de que el indicador del producto cableado permanezca de color

verde fijo. De lo contrario, repita la etapa 4.

El emisor ON/OFF solo puede

controlar un único producto

cableado conectado (micromódulo

o interruptor o base de corriente o

salida de cable).

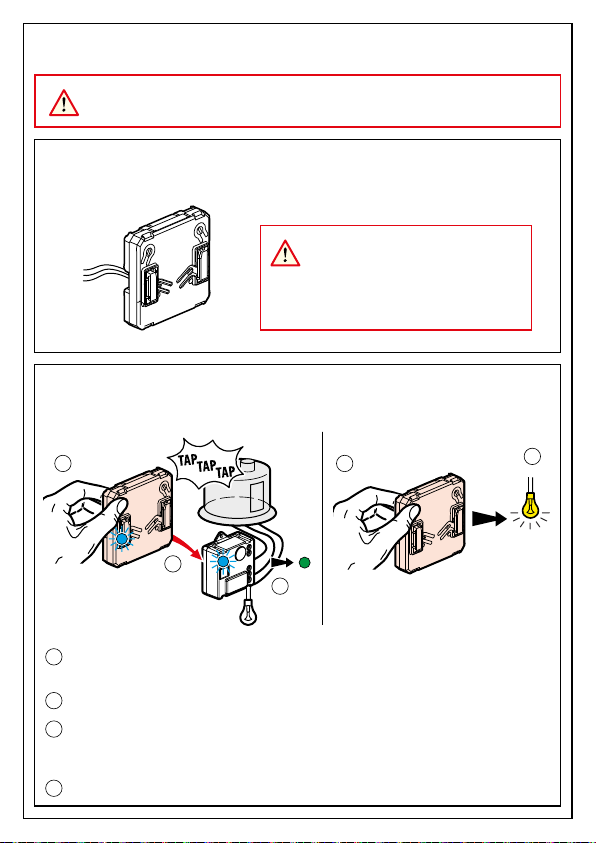

1¿Cómo se asocia el emisor ON/OFF con un producto cableado conectado?

2Asociación de un emisor ON/OFF con un micromódulo de iluminación

conectado

AMantenga presionado el pulsador del emisor ON/OFF mientras da unos ligeros

toques con este en el micromódulo que desea controlar.

BLos indicadores de ambos productos parpadean rápidamente en azul.

CLos indicadores de ambos productos se encienden brevemente en azul jo, luego el

indicador del producto cableado vuelve a estar en verde y el del emisor se apaga. Se ha

completado la asociación.

DVerique que se enciende la luz.

1 2

7Cableado del emisor ON/OFF

Modo conmutador

Modo pulsador

8Montaje del conmutador existente











DECLARACIÓN UE DE CONFORMIDAD SIMPLIFICADA

La empresa

Legrand

declara que los equipos radioeléctricos citados en el presente manual

cumplen la directiva 2014/53/UE.

El texto completo de la declaración de conformidad UE se encuentra

en la ficha de producto disponible en la siguiente dirección:

www.grupolegrand.es/e-catalogo

Sustitución de la pila

Pila de litio

CR2032

3V

9 Para asociar el emisor ON/OFF con su instalación conectada se recomienda se-

guir las instrucciones:

- desde la aplicación Legrand Home + Control (sección Ajustes/Añadir nuevo

producto)

- o consultar las guías y manuales de uso en legrand.es

LE11415AA

This product controls only "... with Netatmo" connected switches (with dimmer

option), lighting micromodules and power outlets + cable outlets.

This pack is a connected accessory which requires you to buy and install the connected

starter pack and "... with Netatmo" connected power outlets, switches and/or connected

lighting micromodules rst.

Pack contents:

Frequency bands : 2,4 - 2,4835 Ghz

Power level : < 100 mW

ON/OFF wireless light switch

and push-button module

(battery included)

LEGRAND - Pro and Consumer Service - BP 30076

87002 LIMOGES CEDEX FRANCE • www.legrand.com

www.grupolegrand.es/e-catalogo

ON/OFF wireless light switch and push-button module

(peripheral)

0676 94

1 2

1Necessary safety precautions

Make sure that the power

is OFF

before continuing

with the installation.

OFF

Switch o the power at

the main circuit breaker

2Remove the existing switch

Use a connector (Nylbloc*)

to connect all 3 wires together

(travellers 1 and 2 and lamp return

wire).

*not supplied

Do not power the product.

Dry contact only.
