LEGRAND 882 05 Manuel utilisateur

Caractéristiques

Alimentation 1 pile lithium CR 2032

Fréquence RF 868,3 Mhz

Portée environ 200 m en champ libre

+ 5°C à + 45°C

Interscénario de poche

882 05

N0064FK1/02

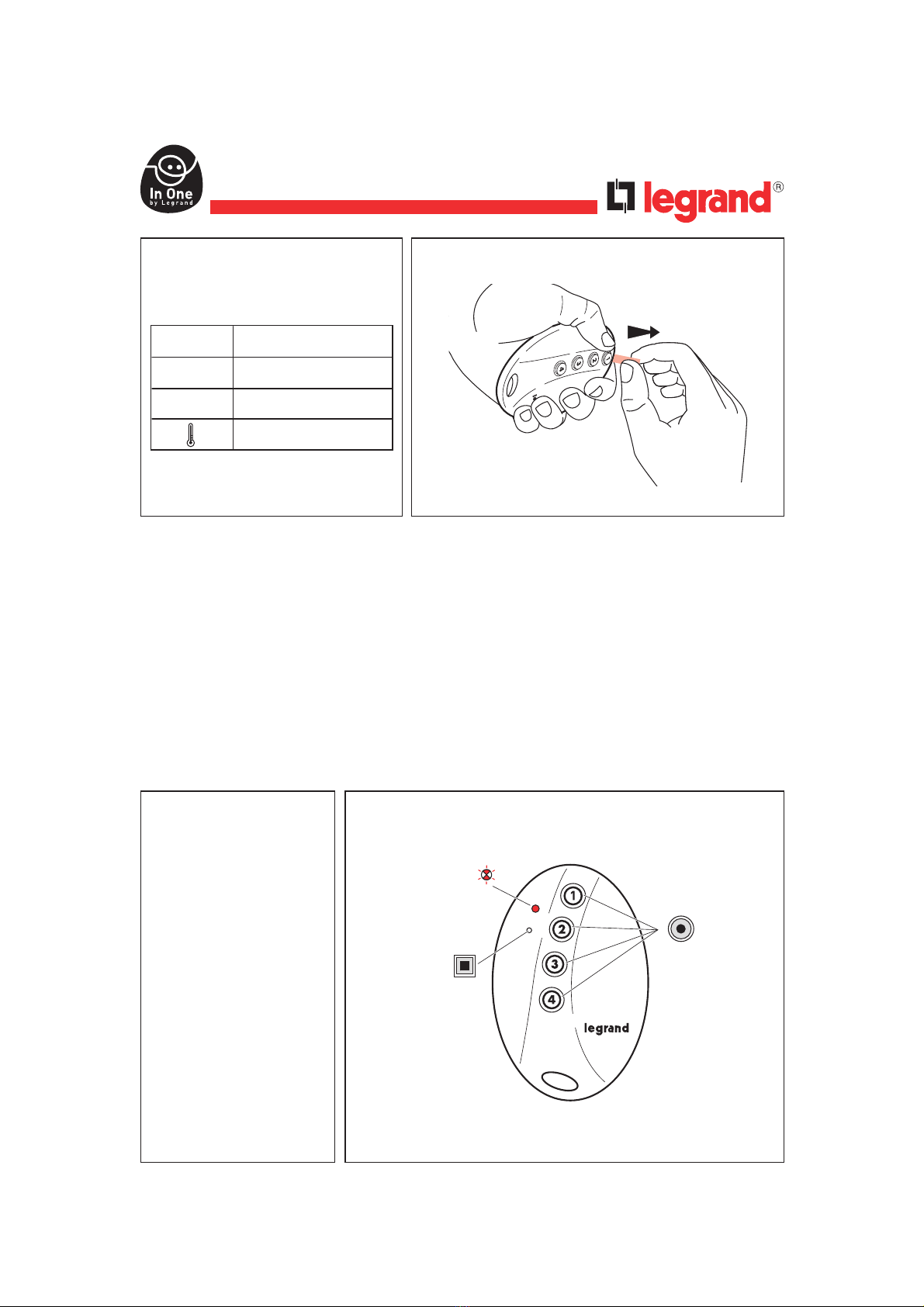

Branchement

Description

Configuration d’usine

A la première mise sous tension

l’appui sur les touches 1, 2, 3, 4

ne commande aucun produit

de l’installation “In One by

Legrand”.

L’accès à la touche LEARN se fait à l’aide d’une mine de crayon.

Voyant LEARN

Touche LEARN

Touches de

commandes

Fonctionnement

Ce produit de poche peut commander simultanément, à partir de ses touches 1, 2, 3, ou 4 des ensembles

de produits (acteurs) qui lui sont associés lors de l’apprentissage(1); il est alors leader du scénario(2).

Les produits pilotés par l’interscénario sont soit :

- des produits radio.

- des produits PLC à travers l’interface PLC/RF réf. 036 06 /03629.

L’ interscénario est toujours le point central de commande (leader) d’un scénario. Il commande indifféremment des points

d’éclairage, d’ouvrants, ou de chauffage.

(1) Apprentissage : action d’associer des produits en vue de les commander simultanément à partir d’un point central.

Cette association se réalise en appliquant la procédure d’apprentissage du scénario en page 4.

(2) Scénario : correspond à l’ensemble des produits (acteurs) qui sont associés à une touche de commande.





Appuyer sur

LEARN

Appuyer sur

LEARN

Appuyer sur

LEARN

Appuyer sur la touche de commande

qui doit piloter le scénario



Apprentissage du scénario

Etape 1 : débuter l'apprentissage (sur le LEADER)

Appuyer sur la touche de commande

qui doit être associée auleader

Etape 2 : ajouter un acteur auscénario (sur l'ACTEUR)

Les voyants de tous les produits s'éteignent

Le scénario est enregistré

Etape 3 : enregistrer le scénario (sur le LEADER)

Pour ajouter plusieurs produits auscénario, répéter pour chaque acteur les opérations et 

Légende

Le voyant s'éteint Le voyant clignote

lentement

Le voyant clignote

rapidement

Le voyant flashe









Modification díun scénario

Appuyer sur

LEARN

Appuyer sur la touche de

commande qui pilote le scénario

Les voyants de tous les produits

du scénario clignotent

Appuyer sur la touche

de commande que

l'on souhaite associer

Etape 1 : ouvrir le scénario (sur le LEADER)

Appuyer sur

LEARN ou

Appuyer sur

LEARN

Pour supprimer le produit

du scénario passer à l'étape 3

Etape 2 : modifier l'état d'un acteur du scénario (sur l'ACTEUR)

Appuyer sur

LEARN

Les voyants de tous les produits s'éteignent

Le scénario est enregistré

Etape 3 : enregistrer le scénario (sur le LEADER)



Effacement d’un scénario

Appuyer sur

LEARN

Le scénario est effacé

Appuyer sur

la touche de commande

et maintenir 10 s

Effacer tous les scénarios liés à la touche de commande (sur le LEADER)

Appuyer sur

LEARN

Retour du produit

en configuration usine

Appuyer sur

LEARN

et maintenir 10 s

Effacer tous les scénarios liés à la touche de commande (sur le LEADER)

5 s

Remplacement de la pile

CR 2032

Li-Mn 3V

DECLARATION DE CONFORMITE

Nous déclarons que les produits satisfont aux dispositions de :

We declare that the products satisfy the provisions of

La Directive 1999/5/CE du Parlement européen

et du Conseil du 9 mars 1999 "R&TTE"

sous réserve d'une utilisation conforme à sa destination on condition that they are used in the manne

et/ou d'une installation conforme aux normes en vi

ueur intended and/or in accordance with the curren

et/ou aux recommandations du constructeur installation standards and/or with the manufacturer'

recommandantion

Ces dispositions sont assurées pour la directive 1999/5/CEE par la conformité aux normes suivantes :

These provisions are ensured for directive 1999/5/CEE by conformity to the following standards

EN 300220-3

EN 60669-2-1

Characteristics

Pocket scenario control

882 05

Power supply 1 lithium battery CR 2032

Frequency 868.3 Mhz

Range approx. 200 m in free field

+ 5°C to + 45°C

Connection

Description

The LEARN keycan be accessedwith the pointedendof a pencil.

LEARN

indicator light

LEARN button

Control

buttons

Factory configuration

The first time it is switched on,

pressing keys 1, 2, 3 or 4 does not

control any product in the “In One

by Legrand” installation.

Operation

Using its 1, 2, 3 or 4 keys this product can simultaneaously control sets of products (actors) that have been associated

with it during the learn phase(1). It is then the leader of the scenario(2).

The products controlled by the scenario control can be :

- radio products.

- or PLC products via the PLC/RF Cat. No. 036 06 / 036 29 interface.

The pocket scenario control is always the central control point (leader) of a scenario. It can control lighting, opening

or heating points as required.

(1) Learn phase: Operation to associate products so that they can be controlled simultaneously from a central point.

This association is carried out by applying the learn scenario procedure on page 12.

(2) Scenario: Corresponds to the set of products (actors) that are associated with a command key.





Press LEARN

Press the commandkeythat is to

control the scenario

Press the commandkeythat is to be

associatedwith the leader



Step 2: Add an actor to the scenario (on the ACTOR)

Learn scenario

The indicator lamps of all products go off

The scenario is recorded

Step 1: Start the learn phase (on the LEADER)

Step 3: Recordthe scenario (on the LEADER)

To add a number of products to the scenario, repeat operations andfor each actor

Key

The indicator lamp

goes off

The indicator lamp

blinks slowly

The indicator lamp

blinks quickly

The indicator lamp

flashes









Modification of a scenario

Press LEARN

Press the commandkey

that controls the scenario

The indicator lamps of all the product

in the scenario blink

Press the commandkey

that is to be associated

Step 1: Open the scenario (on the LEADER)

To remove the product from

the scenario, go to step 3

Step 2: Modifythe state of an actor in the scenario (on the ACTOR)

The indicator lamps of all the products go off

The scenario is recorded

Step 3: Recordthe scenario (on the LEADER)



Clearing a scenario

Press LEARN

The scenario is cleared

Press the command key

and hold it down for 10 s

Clear all the scenarios linked with the command key (on the LEADER)

Return the product to

factory configuration

Press LEARN and hold

down for 10 s

Clear all the scenarios linked to this product (on the LEADER)

5 s

Replacing the battery

CR 2032

Li-Mn 3V

DECLARATION DE CONFORMITE

Nous déclarons que les produits satisfont aux dispositions de :

We declare that the products satisfy the provisions of

La Directive 1999/5/CE du Parlement européen

et du Conseil du 9 mars 1999 "R&TTE"

sous réserve d'une utilisation conforme à sa destination on condition that they are used in the manne

et/ou d'une installation conforme aux normes en vi

ueur intended and/or in accordance with the curren

et/ou aux recommandations du constructeur installation standards and/or with the manufacturer'

recommandantion

Ces dispositions sont assurées pour la directive 1999/5/CEE par la conformité aux normes suivantes :

These provisions are ensured for directive 1999/5/CEE by conformity to the following standards

EN 300220-3

EN 60669-2-1

Eigenschappen

Zakformaat interscenario

882 05

Voeding 1 lithiumbatterij CR 2032

Frequentie RF 868,3 Mhz

Bereik ca. 200m in geval van

onbelemmerde transmissie

+ 5°C tot + 45°C

Aansluiting

Beschrijving

Toegang tot de toets LEARN wordt verkregen met behulp

van de stift van een potlood

Controlelampje

LEARN

Toets LEARN

Bediening-

stoetsen

Standaardconfiguratie

Bij de eerste inschakeling wordt bij

een druk op de toetsen 1, 2, 3 of 4

geen enkel product van de installatie

“In One by Legrand” bediend.

Werking

Dit product in zakformaat kan tegelijkertijd met behulp van de toetsen 1, 2, 3 of 4 productverzamelingen (actoren)

bedienen die hier aan toegevoegd zijn tijdens het aanleren1), het is dan de leider van het scenario(2).

De door middel van het interscenario bestuurde producten zijn :

- radioproducten

- PLC-producten via de PLC / RF-interface met ref. 036 06 / 036 29.

Het interscenario vormt altijd het middelpunt van de bediening (leider) van een scenario. Het bedient zonder onderscheid

licht-, openings- of verwarmingspunten.

(1) Aanleren : actie van het associëren van producten met de bedoeling deze tegelijkertijd vanaf een centraal punt te

bedienen. Dit associëren geschiedt door toepassing van de aanleerprocedure van het scenario op

pagina 20.

(2) Scenario: komt overeen met alle producten (actoren) die bij een bedieningstoets horen.





Druk op LEARN

Druk op LEARN Druk op de bedieningstoets die het

scenario bestuurt

Druk op de bedieningstoets die aan de leider

moet zijn toegevoegd



Stap 2 : een actor toevoegen aan het scenario (op de ACTOR)

Inlezen van het scenario

De controlelampjes van alle producten gaan uit

Het scenario is geregistreerd

Stap 1 : beginnen met inlezen (op de LEIDER)

Stap 3 : het scenario registreren (op de LEIDER)

Herhaal voor het toevoegen van meerdere producten aan het scenario voor iedere actor de handelingen en 

Legenda

Het controlelampje

gaat uit

Het controlelampje

knippert langzaam

Het controlelampje

knippert snel

Het controlelampje

flitst
