LaserLiner AirflowTest-Master Manuel utilisateur

AirflowTest-Master

Funktion / Verwendung

Das Anemometer dient zur Messung von Luftströmen, Volumenströmen und

Windgeschwindigkeiten. Integrierte Sensoren ermitteln stetig die Umgebungs-

temperatur, relative Luftfeuchte und berechnen die Taupunkttemperatur. Die

USB-Schnittstelle erlaubt zudem die Echtzeit-Protokollierung am PC.

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende

Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlage ist aufzubewahren und

bei Weitergabe des Gerätes mitzugeben.

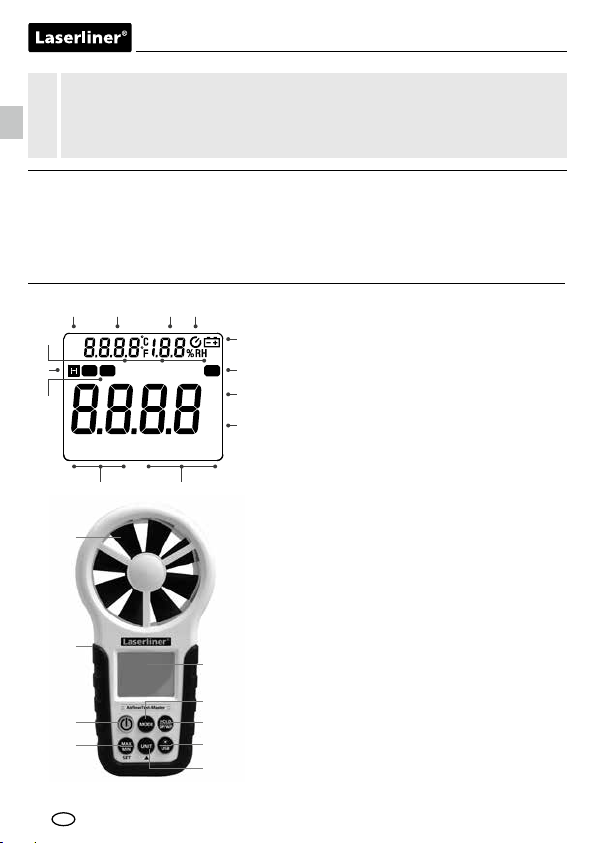

Ein/Aus

Stativanschluss 1/4“

Flügelrad

Beleuchtetes LC-Display

Funktion

Hold / Taupunkt-/Feuchtkugeltemperatur

Displaybeleuchtung / USB-Transfer

Messeinheit

MIN-/MAX-Anzeige

Taupunkt-/Feuchtkugeltemperatur

Umgebungstemperatur °C / °F

Relative Luftfeuchte %rH

Auto-Off Funktion

Batterieladung gering

USB Datenübertragung

Einheiten Fläche

Messwertfaktor x10

Einheiten Windgeschwindigkeit

Einheiten Volumenstrom

MIN/MAX

Messwert halten

Funktionen

CMM

CMS

CFM

knots ft/s

ft/m

m/s

km/h mil/h

MAX

MIN

VEL

FLOWAREA

x10

USB

AirflowTest-Master

Batteriefach öffnen

und Batterie gemäß den

Installationssymbolen

einlegen. Dabei auf

korrekte Polarität achten.

6LR61 9V

ON/OFF

2AUTO-Off (20 Min.)

m/s

VEL

aktiviert

2 sec

m/s

VEL

deaktiviert

2 sec

m/s

VEL

Einlegen der Batterien

Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die

Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein

Kalibrierungsintervall von einem Jahr.

Windgeschwindigkeit

Nach dem Einschalten durch Drücken der

Taste „MODE“ die Funktion „VEL“ aktivieren.

Mehrfaches Drücken der Taste „UNIT“ verän-

dert die Einheiten: m/s (Meter pro Sekunde),

km/h (Kilometer pro Stunde), mil/h (Meilen pro

Stunde), ft/m (Fuß pro Minute), ft/s (Fuß pro

Sekunde), knots (Knoten).

Durch Drücken der Taste „MAX/MIN“ wird der

höchste bzw. niedrigste Wert während einer

Messung im Display angezeigt. Mit der Taste

„HOLD“ kann der aktuelle Messwert gehalten

werden.

m/s

Bitte beachten Sie folgende Anwendungshinweise bei der Ermittlung

der Windgeschwindigkeit bzw. des Volumenstroms:

–Positionieren Sie das Gerät parallel zur Strömungsquelle

– Platzieren Sie das Gerät so nah wie möglich an der Strömungsquelle

– Mit der MAX-Funktion die Stelle mit dem stärksten Luftstrom ermitteln

– Vermeiden Sie direkte Sonneneinstrahlung während der Messung

Raumklima

Im eingeschalteten Zustand ist die Umgebungs-

temperatur und die relative Luftfeuchte

permanent im Display sichtbar. Anstelle der

Umgebungstemperatur ist auch die Taupunkt-

bzw. Feuchtkugeltemperatur einstellbar. Durch

langes Drücken der Taste „DP/WP“ zwischen

den verschiedenen Werten wechseln.

Die Einheiten °C/°F können durch langes

Drücken der Taste „UNIT“ eingestellt werden.

m/s

VEL

m/s

VEL

2 sec

AirflowTest-Master

Volumenstrom

Bei aktivierter „HOLD“-Funktion sind die Funktionen „MODE“, „UNIT“

und „MIN/MAX“ deaktiviert. Nach dem erneuten Drücken der Taste

„HOLD“ stehen die Funktionen wieder zur Verfügung.

Nach dem Einschalten durch Drücken der Taste

„MODE“ die Funktion zur Messung des Volumen-

stroms aktivieren bis „AREA“ im Display erscheint.

Die erste Zahl beginnt zu blinken. Mit Hilfe der

Tasten „5“ (+) und „SET“ (Dezimalstelle ändern),

die ermittelte Fläche einstellen. Die eingestellte Flä-

che kann sowohl in Quadratmeter (m2) als auch in

Quadratfuß (ft2) angegeben werden. Ein doppelter

Piepton signalisiert den Abschluss der Eingabe.

Durch Drücken der Taste „MODE“ die Funktion

„FLOW“ aktivieren. Nach Auswahl der entspre-

chenden Einheit – CMM (Kubikmeter pro Minute),

CFM (Kubikfuß pro Minute) und CMS (Kubikmeter

pro Sekunde) – mit der Taste „UNIT“, wird der Volu-

menstrom anhand der eingestellten Fläche ermittelt.

Durch Drücken der Taste „MAX/MIN“ wird der

höchste bzw. niedrigste Wert während einer Mes-

sung im Display angezeigt. Mit der Taste „HOLD“

kann der aktuelle Messwert gehalten werden.

Zur Ermittlung des Volumenstroms, muss zu Beginn die Austrittsäche der

Strömungsquelle deniert werden.

Luftstrom

Bei aktivierter „HOLD“-Funktion sind die

Funktionen „MODE“, „UNIT“ und „MIN/

MAX“ deaktiviert. Nach dem erneuten

Drücken der Taste „HOLD“ stehen die

Funktionen wieder zur Verfügung.

MIN/MAX / HOLD

USB-Übertragung

Mit Hilfe der integrierten USB-Schnittstelle

können Messwerte in Echtzeit auf den PC

übertragen werden und mit der mitgeliefer-

ten Software gespeichert und dokumentiert

werden.

Installieren Sie zunächst die Software und

die entsprechenden Treiber von CD auf dem

Endgerät. Folgen Sie den Anweisungen der

Installationsroutine. Schließen Sie das Mess-

gerät nach erfolgreicher Installation an den

PC an und stellen eine USB-Verbindung her.

Starten Sie die Software und aktivieren Sie die

USB-Funktion durch gedrückt halten der Taste

„USB“. Die Software stellt nun die Messwerte

sowohl in numerischer als auch in graphischer

Form dar.

Die weitere Bedienung der Software entneh-

men Sie bitte der Hilfe-Funktion, die eine

detaillierte Beschreibung der Funktionen

beinhaltet.

2. 3.

Durch Drücken der Taste „MAX/MIN“ wird die MAX-Funktion aktiviert. Der

aktuell angezeigte Messwert entspricht dem größten gemessenen Wert.

Erneutes Drücken der Taste „MAX/MIN“ aktiviert die MIN-Funktion und stellt

den kleinsten gemessenen Wert dar. Um „MAX/MIN“ zu deaktivieren die Taste

ein weiteres mal Drücken, bis die Anzeige im Display nicht mehr erscheint.

Durch Drücken der Taste „HOLD“ wird der aktuelle Messwert im Display

gehalten. Erneutes Drücken deaktiviert die Funktion.

AirflowTest-Master

Technische Daten

Messbereich Auflösung Genauigkeit

Windgeschwindigkeit

0,80…30,00 m/s 0,01 m/s ± (2,0% + 50 digits)

1,40…144,0 km/h 0,01 km/h ± (2,0% + 50 digits)

1,30…98,50 ft/s 0,01 ft/s ± (2,0% + 50 digits)

0,80…58,30 knoten 0,01 knoten ± (2,0% + 50 digits)

0,90…67,20 mil/h 0,01 mil/h ± (2,0% + 5 digits)

78…5900 ft/m 1 ft/m ± (2,0% + 5 digits)

Umgebungstemperatur, Taupunkt, Feuchtkugel

-10°C…60°C 0,1°C ± 1,5°C

Relative Luftfeuchte

20…80 %rH 0,1 %rH ± 3% (25°C)

< 20 und > 80 %rH 0,1 %rH ± 5% (25°C)

Messbereich Auflösung Fläche

CMM, CFM, CMS

0…99990 m3/min 1 m3/min 0…9,999 m2

0…99990 ft3/min 1 ft3/min 0…9,999 ft2

0…9999 m3/sek 1 m3/sek 0…9,999 m2

Spannungsversorgung 1 x 6F22 9V

Arbeitstemperatur 0°C…40°C

Max. relative Luftfeuchte 85%

Abmessungen (B x H x T) 85 x 165 x 38 mm

Gewicht 200 g

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien

Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der

europäischen Richtlinie für Elektro- und Elektronik-Altgeräte

getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Technische Änderungen vorbehalten. 05.16

CMM

CMS

CFM

knots ft/s

ft/m

m/s

km/h mil/h

MAX

MIN

VEL

FLOWAREA

x10

USB

ON/OFF

1/4" tripod connection

Impeller

Illuminated LC display

Function

Hold / dew point/wet-bulb temperature

Display lighting / USB transfer

Unit of measurement

MIN-/MAX display

Dew point/wet-bulb temperature

Ambient temperature °C / °F

Relative humidity %rH

Auto Off function

Low battery charge

USB data transfer

Units of area

Measured value factor x10

Units of wind speed

Units of volumetric ow

MIN/MAX

Hold measured value

Functions

Function/Application

The anemometer is used to measure air ow rates, volumetric ow rates and

wind speeds. Integrated sensors constantly register the ambient temperature,

relative humidity and calculate the dew point temperature. The USB interface

additionally permits realtime logging on a PC.

Read the operating instructions and the enclosed brochure „Guarantee

and additional notices“ completely. Follow the instructions they

contain. This document must be kept in a safe place and passed on

together with the device.

AirflowTest-Master

6LR61 9V

ON/OFF

2 3

m/s

VEL

2 sec

m/s

VEL

2 sec

m/s

VEL

DeactivatedActivated

AUTO-Off (20 min.)

Open battery compartment and

insert batteries corresponding

to installation symbols. Ensure

correct polarity.

Inserting the batteries

Safety instructions

– The device must only be used in accordance with its intended

purpose and within the scope of the specications.

– The measuring tools and accessories are not toys.

Keep out of reach of children.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

Calibration

The meter needs to be calibrated and tested on a regular basis to ensure

it produces accurate measurement results. We recommend carrying out

calibration once a year.

m/s

After switching on by pressing the „MODE“

button, activate the „VEL“ function. Press the

„UNIT“ button repeatedly to change the units:

m/s (metres per second), km/h (kilometres per

hour), mil/h (miles per hour), ft/m (feet per

minute), ft/s (feet per second), knots.

Press the „MAX/MIN“ button to display

the highest and/or lowest value during a

measurement. As its name suggests, the

„HOLD“ button enables you to hold the

current measured value.

Wind speed

Please refer to the following instructions for use when determining

wind speed or volumetric ow rate:

– Position the device parallel to the ow source

– Place the device as close as possible to the ow source

– Use the MAX function to determine the position with the strongest air ow

– Avoid direct sunlight during measurement

m/s

VEL

m/s

VEL

2 sec

When switched on, the ambient temperature

and relative humidity are permanently shown

on the display. The dew point or wet-bulb

temperature can also be set in place of the

ambient temperature. Change between

the different values by pressing and holding

the „DP/WP“ button.

You can set the units °C/°F by pressing and

holding the „UNIT“ button.

Room climate

Autres manuels pour AirflowTest-Master

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels LaserLiner Instrument de mesure

LaserLiner

LaserLiner DampMaster Compact Manuel utilisateur

LaserLiner

LaserLiner ClampMeter XP Manuel utilisateur

LaserLiner

LaserLiner MultiWet-Finder Plus Manuel utilisateur

LaserLiner

LaserLiner EvolutionCross-Laser 8P PowerBright Manuel utilisateur

LaserLiner

LaserLiner EasyCross-Laser Green Manuel utilisateur

LaserLiner

LaserLiner SuperSquare-Laser 4 Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master T2 Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Compact Pro Manuel utilisateur

LaserLiner

LaserLiner EvolutionCross-Laser 8P PowerBright Manuel utilisateur

LaserLiner

LaserLiner SoundTest-Master Manuel utilisateur

LaserLiner

LaserLiner MultiMeter Pocket XP Manuel utilisateur

LaserLiner

LaserLiner AirMonitor FRESH Manuel utilisateur

LaserLiner

LaserLiner WoodTester Manuel utilisateur

LaserLiner

LaserLiner SmartVision-Laser Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master T7 Manuel utilisateur

LaserLiner

LaserLiner GreenLine-Laser 2 P Manuel utilisateur

LaserLiner

LaserLiner MasterLevel Box Manuel utilisateur

LaserLiner

LaserLiner GreenLine-Laser 2 P Manuel utilisateur

LaserLiner

LaserLiner SuperLine 2D Manuel utilisateur

LaserLiner

LaserLiner MultiWet-Master Compact Plus Manuel utilisateur

LaserLiner

LaserLiner PowerCross-Laser 5G DLD Manuel utilisateur

LaserLiner

LaserLiner BBQ-GasCheck Manuel utilisateur

LaserLiner

LaserLiner SuperSquare-Laser Manuel utilisateur

LaserLiner

LaserLiner DistanceCheck Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
