LaserLiner HandyLaser Manuel utilisateur

HandyLaser

Laser

650 nm

magnetic

Manual_HandyLaser_Rev0115.indd 1 23.01.15 08:33

Lesen Sie vollständig die Bedienungs-

anleitung und das beiliegende Heft

„Garantie- und Zusatzhinweise“.

Befolgen Sie die darin enthaltenen

Anweisungen. Diese Unterlage ist

aufzubewahren und bei Weitergabe

der Lasereinrichtung mitzugeben.

Universal-Laserwasserwaage

– Ideal zum Verlegen von Fliesen durch spezielle

Feder-Klemmhalterung

– Horizontal- und Vertikallibelle mit 0,5 mm / m

Genauigkeit

– ON/OFF Schalter mit LED-Laserindikator

– 3 extrastarke Haftmagnete ermöglichen das

Anbringen auf magnetischen Flächen

– Schlagfestes, glasfaserverstärktes Kunststoff-

gehäuse mit gummierten Grifeisten

– Einsatzbereich: 50 m

Allgemeine Sicherheitshinweise

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 650 nm

EN60825-1:2007-10

– Achtung: Nicht in den direkten oder

reektierten Strahl blicken.

– Der Laser darf nicht in die Hände von Kindern

gelangen!

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft,

sind die Augen bewusst zu schließen und der

Kopf sofort aus dem Strahl zu bewegen.

– Setzen Sie das Gerät keiner mechanischen

Belastung, enormen Temperaturen, Feuchtigkeit

oder starken Vibrationen aus.

– Setzen Sie das Gerät ausschließlich gemäß dem

Verwendungszweck innerhalb der Spezikati-

onen ein. Umbauten oder Veränderungen am

Gerät sind nicht gestattet, dabei erlischt die

Zulassung und die Sicherheitsspezikation.

Manual_HandyLaser_Rev0115.indd 2 23.01.15 08:33

HandyLaser

2 3 4 51

Batterien einlegen

Das Batteriefach öffnen und Batterien gemäß

den Installationssymbolen einlegen. Dabei auf

korrekte Polarität achten.

1AN- / AUS-Schalter

2Vertikallibelle

3Horizontallibelle

4Batteriefach

5Justierfuß-

verstellung

6Justierfuß

7Feder-

Klemmhalterung

8Magnete (Unterseite)

9Laseraustritt

10 LED-Laserindikator

ON/OFF

Justierfüße aufstecken

Manual_HandyLaser_Rev0115.indd 3 23.01.15 08:33

Technische Daten

Libellengenauigkeit 0,5 mm / m

Einsatzbereich Laser 50 m

Laserwellenlänge 650 nm

Laserklasse 2 / < 1 mW

Stromversorgung 2 x 1,5V AAA

Arbeitstemperatur 0 °C ... + 50 °C

Lagertemperatur -10 °C ... + 70 °C

Gewicht (inkl. Batterien) 128 g

Abmessungen (B x H x T) 210 x 59 x 62 mm

Technische Änderungen vorbehalten. 01/2015

Verlegen von Wandiesen

90° Strahlteiler

(je nach Produktausführung)

Zum Verlegen von Wandiesen wird das Gerät

mittels der Feder-Klemmhalterung, die sich durch

die rückseitigen Stifte herausschieben lässt, auf

die erste Fliese gesteckt. Der Laserstrahl, der

parallel zur Horizontallibelle liegt, führt entlang

der Fliesenkante. So lässt sich die Fliese mit der

Libelle genau ausrichten.

Mit dem 90° Strahlteiler lässt sich der Laserstrahl

zusätzlich um 90° umleiten.

Manual_HandyLaser_Rev0115.indd 4 23.01.15 08:33

HandyLaser

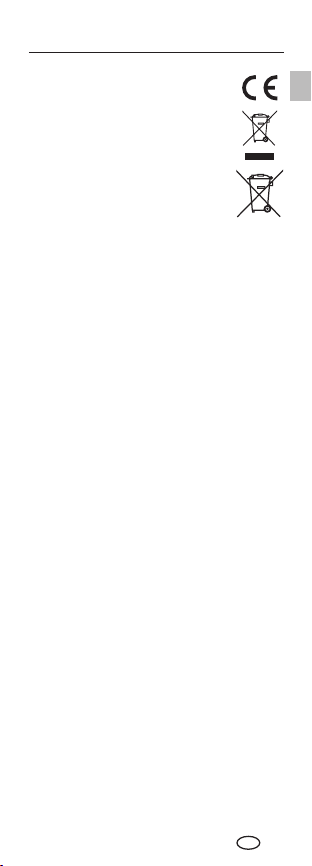

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen

Normen für den freien Warenverkehr

innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und

muss nach der europäischen Richtlinie

für Elektro- und Elektronik-Altgeräte

getrennt gesammelt und entsorgt

werden.

Weitere Sicherheits- und Zusatzhinweise

unter: www.laserliner.com/info

Manual_HandyLaser_Rev0115.indd 5 23.01.15 08:33

Universal laser spirit level

– With special spring-clamp holder making it

ideal for laying tiles

– Horizontal and vertical vials with 0,5 mm / m

accuracy

– ON/OFF switch with LED laser indicator

– 3 extra-powerful magnets facilitate attachment

to magnetic surfaces

– Impact-proof, glass-bre reinforced plastic

casing with rubberised grips

– Measuring range: 50 m

General safety instructions

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 650 nm

EN60825-1:2007-10

Read the operating instructions and

the enclosed brochure „Guarantee and

additional notices“ completely. Follow

the instructions they contain. This docu-

ment must be kept in a safe place and

if the laser device is passed on, this

document must be passed on with it.

– Attention: Do not look into the direct or

reected beam.

– The laser may not get into the hands of

children!

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser

radiation, they should shut their eyes and

immediately move away from the beam.

– Do not expose the device to mechanical stress,

extreme temperatures, moisture or signicant

vibration.

– The device must only be used in accordance

with its intended purpose and within the scope

of the specications. Modications or changes

to the device are not permitted, this will

otherwise invalidate the approval and safety

specications.

Manual_HandyLaser_Rev0115.indd 6 23.01.15 08:33

HandyLaser

2 3 4 51

Inserting batteries

Open the battery compartment and insert

batteries according to the symbols. Be sure to

pay attention to polarity.

1ON/OFF switch

2Vertical vial

3Horizontal vial

4Battery compartment

5Levelling foot

adjustment

6Levelling foot

7Spring-clamp holder

8Magnets (bottom)

9Laser output windows

10 LED laser indicator

ON/OFF

Attaching adjustable legs

Manual_HandyLaser_Rev0115.indd 7 23.01.15 08:33

Technical data

Vial accuracy 0,5 mm / m

Laser applications 50 m

Laser wavelength 650 nm

Laser class 2 / < 1 mW

Power supply 2 x 1,5V AAA

Operating temperature 0 °C ... + 50 °C

Storage temperature -10 °C ... + 70 °C

Weight (incl. batteries) 128 g

Dimensions (W x H x D) 210 x 59 x 62 mm

Subject to technical change without notice. 01/2015

To t wall tiles

90° beam splitter

(depending on product version)

To t wall tiles, the device is attached to the rst

tile by means of the spring-clamp holder that is

pushed out with the pins at the rear. The laser

beam that runs parallel to the horizontal spirit

level is directed along the edge of the tile. This

makes it possible to precisely align the tile with

the bubble level.

The 90° beam splitter allows the laser beam to be

additionally deected by 90°.

Manual_HandyLaser_Rev0115.indd 8 23.01.15 08:33

HandyLaser

EU directives and disposal

This device complies with all necessary

standards for the free movement of

goods within the EU.

This product is an electric device

and must be collected separately for

disposal according to the European

Directive on waste electrical and

electronic equipment.

Further safety and supplementary

notices at: www.laserliner.com/info

Manual_HandyLaser_Rev0115.indd 9 23.01.15 08:33

Universele laserwaterpas

– Dankzij de speciale klemhouder ideaal voor

het leggen van tegels

– Horizontale en vertikale libelle met 0,5 mm / m

nauwkeurigheid

– ON/OFF-schakelaar met led-laserindicator

– Met de 3 extra sterke hechtmagneten kan het

apparaat op magnetische oppervlakken worden

aangebracht

– Slagvaste, met glasvezels versterkte kunst-

stofbehuizing en rubberen handgrepen

– Bereik: 50 m

Algemene Veiligheid

Laserstraling!

Niet in de straal kijken!

Laser klasse 2

< 1 mW · 650 nm

EN60825-1:2007-10

Lees de bedieningshandleiding en de

bijgevoegde brochure ‚Garantie- en

aanvullende aanwijzingen‘ volledig door.

Volg de daarin beschreven aanwijzingen

op. Bewaar deze documentatie en

geef ze door als u de laserinrichting

doorgeeft.

– Opgelet: Kijk nooit in de directe of reecteren-

de straal.

– De laser hoort niet thuis in kinderhanden!

– Richt de laserstraal niet op personen.

– Als laserstraling volgens klasse 2 de ogen raakt,

dient u deze bewust te sluiten en uw hoofd zo

snel mogelijk uit de straal te bewegen.

– Stel het apparaat niet bloot aan mechanische

belasting, extreme temperaturen, vocht of

sterke trillingen.

– Gebruik het apparaat uitsluitend doelmatig

binnen de aangegeven specicaties. Ombouw-

werkzaamheden of veranderingen aan het

apparaat zijn niet toegestaan, hierdoor komen

de goedkeuring en de veiligheidsspecicatie

te vervallen.

Manual_HandyLaser_Rev0115.indd 10 23.01.15 08:33
