LaserLiner ActiveFinder XP Manuel utilisateur

ActiveFinder XP

Funktion / Verwendung

Lesen Sie die Bedienungsanleitung, das beiliegende Heft

„Garantie- und Zusatzhinweise“ sowie die aktuellen Infor-

mationen und Hinweise im Internet-Link am Ende dieser

Anleitung vollständig durch. Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlage ist aufzubewahren

und bei Weitergabe des Gerätes mitzugeben.

Kontaktloses Prüfgerät zur Lokalisierung von elektrischen Span-

nungen (230 VAC) in Kabeln, Steckdosen, Lampenfassungen,

Sicherungen, Schaltschrank- und Anlagenteilen. Durch optische

und akustische Signale sowie Vibration wird angezeigt, ob eine

Spannung vorhanden ist.

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-

zweck innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Beim Umgang mit Spannungen größer 24 V/AC rms bzw. 60 V/DC

ist besondere Vorsicht geboten. Beim Berühren der elektrischen

Leiter besteht bei diesen Spannungen bereits eine lebensgefähr-

liche Stromschlaggefahr.

– Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückstän-

den benetzt, darf unter Spannung nicht gearbeitet werden. Ab

einer Spannung von 24 V/AC rms bzw. 60 V/DC besteht durch die

Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher Stromschläge.

– Reinigen und trocknen Sie das Gerät vor der Verwendung.

– Dieses Gerät nur innerhalb geschlossener Räume verwenden,

weder Feuchtigkeit noch Regen aussetzen, da ansonsten die

Gefahr eines elektrischen Stromschlages besteht.

– In der Überspannungskategorie IV (CAT IV - 1000 V) darf die

Spannung von 1000 V zwischen Prüfgerät und Erde nicht

überschritten werden.

– Vergewissern Sie sich vor jeder Messung, dass der zu prüfende

Bereich (z.B. Leitung) und das Prüfgerät in einwandfreiem Zustand

sind. Testen Sie das Gerät an bekannten Spannungsquellen

(z.B. 230 V-Steckdose zur AC-Prüfung).

– Das Gerät muss vor dem Öffnen der Batteriefachabdeckung von

allen Messkreisen getrennt werden.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

Allgemeine Sicherheitshinweise

ActiveFinder XP

nationalen Behörden zur sachgemäßen Benutzung des Gerätes

und eventuell vorgeschriebene Sicherheitsausrüstungen

(z.B. Elektriker-Handschuhe).

– Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen

nicht alleine und nur nach Anweisung einer verantwortlichen

Elektrofachkraft durch.

– Das Messgerät ersetzt keine zweipolige Prüfung der

Spannungsfreiheit.

– Das Gerät misst die Anwesenheit von elektrostatischen Feldern

in ausreichender Stärke. Ist diese Feldstärke zu gering kann noch

Spannung vorhanden sein, obwohl kein Warnsignal angezeigt

wird. Die folgende Liste der Einussfaktoren auf die Feldstärke

erhebt keinen Anspruch auf Vollständigkeit: Abschirmungen,

Kabelisolierung (Art, Stärke), Messabstand, Isolierung zw. Benutzer

und Masseäche, Sonderbauformen der Steckdosen, Zustand des

Testers und der Batterien.

Zusatz-Hinweis zur Anwendung

Beachten Sie die technischen Sicherheitsregeln für das Arbeiten

an elektrischen Anlagen, unter anderem: 1. Freischalten, 2. gegen

Wiedereinschalten sichern, 3. Spannungsfreiheit zweipolig prüfen,

4. Erden und kurzschließen, 5. benachbarte spannungsführende

Teile sichern und abdecken.

Sicherheitshinweise

Austrittsöffnung LED

Umgang mit künstlicher, optischer Strahlung OStrV

– Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe,

kein Risiko) gemäß den gültigen Normen für die photobiologische

Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in

ihren aktuellen Fassungen.

– Strahlungsleistung: Peak-Wellenlänge gleich 453 nm.

Mittlere Strahldichten liegen unterhalb der Grenzwerte der

Risikogruppe RG0.

– Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer

Verwendung und unter vernünftigerweise vorhersehbaren

Bedingungen für das menschliche Auge und die menschliche

Haut ungefährlich.

– Es können vorübergehende, irritierende optische Wirkungen

(z.B. Blendung, Blitzblindheit, Nachbilder, Beeinträchtigungen des

Farbsehens) nicht gänzlich ausgeschlossen werden, insbesondere

bei niedriger Umfeldhelligkeit.

– Nicht längere Zeit absichtlich direkt in die Strahlungsquelle schauen.

– Um die Einhaltung der Grenzwerte der Risikogruppe RG 0

zu gewährleisten ist keine Wartung erforderlich.

Sicherheitshinweise

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flug-

zeugen, an Tankstellen, oder in der Nähe von Personen mit Herz-

schrittmachern, sind zu beachten. Die Möglichkeit einer gefähr-

lichen Beeinflussung oder Störung von und durch elektronischer

Geräte ist gegeben.

Umgang mit elektromagnetischer Strahlung

Sicherheitshinweise

– Das Messgerät hält die Vorschriften und Grenzwerte für die

Sicherheit und elektromagnetische Verträglichkeit gemäß der

Richtlinien 2014/35/EU (Niederspannung / LVD) und 2014/30/EU

(elektromagnetische Verträglichkeit / EMV) ein.

– Hiermit erklärt Umarex GmbH & Co. KG, dass das Elektrogerät

ActiveFinder XP den wesentlichen Anforderungen und sonstigen

Bestimmungen der europäischen Niederspannungs-Richtlinie

2014/35/EU (LVD) und der EMV-Richtlinie 2014/30/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der

folgenden Internetadresse verfügbar: http://laserliner.com/

info?an=AAD

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flug-

zeugen, an Tankstellen, oder in der Nähe von Personen mit Herz-

schrittmachern, sind zu beachten. Die Möglichkeit einer gefähr-

lichen Beeinflussung oder Störung von und durch elektronischer

Geräte ist gegeben.

Umgang mit elektromagnetischen Störungen

Überspannungskategorie IV: Geräte für den Einsatz

an oder in der Nähe der Einspeisung in die elek-

trische Installation von Gebäuden, und zwar von

der Hauptverteilung aus in Richtung zum Netz

hin gesehen, bestimmt, z.B. Elektrizitätszähler,

Überstromschutzschalter und Rundsteuergeräte.

Symbole

Warnung vor gefährlicher elektrischer Spannung: Durch

ungeschützte, spannungsführende Bauteile im Gehäuse-

inneren kann eine ausreichende Gefahr ausgehen, Perso-

nen dem Risiko eines elektrischen Schlags auszusetzen.

Schutzklasse II: Das Prüfgerät verfügt über eine

verstärkte oder doppelte Isolierung.

ActiveFinder XP

1 432 5 6

Detektorspitze

mit Arbeitslicht

Ein-/Aus-Taster

Taschenlampe

Ein/Aus

Taschenlampe

Batteriefach

ZOOM-Funktion

Ein/Aus

Taschenclip

1Einsetzen der Batterien

Prüfen Sie das Gerät vor jeder Benutzung unter einem

bekannten Betriebsstromkreis laut angegebenem

Spannungsbereich des Gerätes.

Das Batteriefach öffnen und Batterien gemäß den Installations-

symbolen einlegen. Dabei auf korrekte Polarität achten.

2ON / OFF

Setzen Sie die Detektorspitze

auf den zu prüfenden Bereich

(z.B. Kabel, Steckdose, etc.).

Ist Spannung vorhanden, leuch-

tet die Detektorspitze rot und

ein schnelles Signal ertönt.

3Lokalisieren elektrischer Spannungen

Mit gedrückter ZOOM-Taste er-

höht sich die Empfindlichkeit des

Gerätes (12 VAC bis 1000 VAC).

So können Spannungsfelder auf

größere Distanz lokalisiert werden,

indem das Gerät über den zu

prüfenden Bereich bewegt wird.

Bei gedrückter ZOOM-Taste

leuch-

tet die Detektorspitze orange.

Ist Spannung vorhanden, leuchtet

die Detektorspitze rot und ein

Signal ertönt im Sekundentakt.

Beachten Sie, dass trotz Ausbleiben der Anzeige

noch immer Spannung vorhanden sein kann. Durch

Unterschiede der Bauart der Anschlussbuchse oder der

Art der Isolierung (Dicke und Typ) kann die Funktionalität

beeinflusst werden. Hinter Paneelen und metallischen

Abdeckungen kann keine Spannung erkannt werden.

Prüfen Sie zur Sicherheit alle drei Phasenleiter (L1, L2, L3)

auf vorhandene Spannung!

Tauschen Sie bei schwachem akustischem Signal oder

verminderter Leistung der Taschenlampe die Batterien aus.

4ZOOM-Funktion

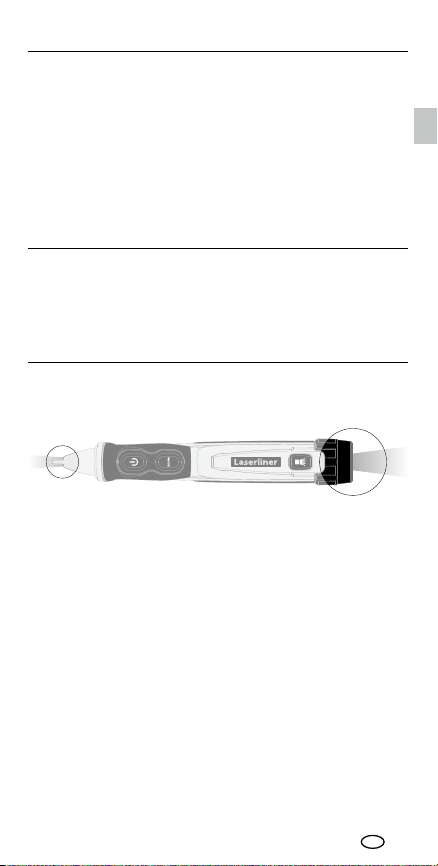

Taschenlampe

Signalton

Um die Taschenlampe ein- und auszuschalten, drücken Sie

die Taste 5.

Signalton abschalten:

Gerät ist ausgeschaltet: Ein-/Aus-Taster (2) gedrückt halten,

bis die Detektorspitze grün leuchtet

Gerät ist eingeschaltet: Ein-/Aus-Taster (2) gedrückt halten,

bis die Detektorspitze grün blinkt

Signalton einschalten:

Ein-/Aus-Taster (2) gedrückt halten, bis die Detektorspitze grün

blinkt und ein Signal ertönt.

ActiveFinder XP

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den

freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AAD

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten

Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und

Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren

Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten

Technische Änderungen vorbehalten. 19W36

Indikator LED

Spannungsbereich 12 VAC ~ 1000 VAC

Frequenz 50 ... 60 Hz

Überspannungskategorie CAT IV - 1000 V (nicht kondensierend)

Verschmutzungsgrad 2

Schutzart IP 67

Stromversorgung 2 x 1,5V LR03 (AAA)

Arbeitsbedingungen 0°C ... 50°C, Luftfeuchtigkeit

max. 80% rH, nicht kondensierend,

Arbeitshöhe max. 2000 m

über NN (Normalnull)

Lagerbedingungen -10°C ... 60°C,

Luftfeuchtigkeit max. 80% rH

Abmessungen (B x H x T) 30 x 160 x 24 mm

Gewicht 66 g (inkl. Batterien)

– The device must only be used in accordance with its intended

purpose and within the scope of the specications.

– The measuring tools and accessories are not toys. Keep out of

reach of children.

– Modications or changes to the device are not permitted, this will

otherwise invalidate the approval and safety specications.

– Do not expose the device to mechanical stress, extreme

temperatures, moisture or signicant vibration.

– If you are working with voltages higher than 24 V/AC rms / 60 V/DC,

exercise extreme caution. Touching the electrical conductors at

such voltages poses a risk of life-threatening electric shocks.

– If the device comes into contact with moisture or other conductive-

residue, work must not be carried out under voltage. At and

above voltages of 24 V/AC rms / 60 V/DC, the presence of

moisture creates the risk of life-threatening electric shocks.

–

Use this device only within closed rooms, do not expose it to moisture

or to rain, since there is otherwise the risk of an electric shock.

– In overvoltage category IV (CAT IV - 1000 V), the voltage between

the test device and earth must not exceed 1000 V.

– Before taking any measurements, make sure that both the area to

be tested (e.g. a line), the test device and the accessories used

(e.g. connection cable) are in proper working order. Test the device

by connecting it to known voltage sources (e.g. a 230 V socket in

the case of AC testing).

– Clean and dry the device before use.

– The device must be disconnected from all power sources and

measuring circuits before opening the cover to change the

battery(ies) or fuse(s).

– The device must no longer be used if one or more of its functions

fail or the battery charge is weak.

– Observe the safety precautions of local and national authorities

relating to the correct use of the device and any prescribed safety

equipment (e.g. electrician‘s safety gloves).

General safety instructions

Function / Application

Non-contact tester for locating electrical voltage (230 VAC) in

cables, sockets, bulb sockets, fuses, control cabinet and system

components. Visual and acoustic signals as well as vibration

indicate whether a voltage is present.

Completely read through the operating instructions, the

„Warranty and Additional Information“ booklet as well as

the latest information under the internet link at the end

of these instructions. Follow the instructions they contain.

This document must be kept in a safe place and passed on

together with the device.

ActiveFinder XP

–The device works with LEDs of risk group RG 0 (exempt, no risk)

in accordance with the latest versions of applicable standards

relating to photobiological safety (EN 62471:2008-09ff / IEC/TR

62471:2006-07ff).

–Radiation power: Peak wavelength equals 453 nm.

Mean radiance is below the limit values of risk group RG 0.

–When used for the intended purpose and under reasonably

foreseeable conditions, the accessible radiation of the LEDs

is safe for the human eye and skin.

–Temporary, irritating optical effects (e.g. dazzling, flash blindness,

afterimages, colour vision impairment) cannot be completely ruled

out, especially under low ambient light conditions.

–Do not intentionally look directly into the radiation source for

longer periods of time.

–No specific measures are required to ensure the limit values

of risk group RG 0 are maintained.

LED outlet

Using artificial, optical emission (OStrV)

Safety instructions

Additional information on use

Observe the technical safety regulations for working on electrical

systems, especially: 1. Safely isolating from power supply,

2. Securing to prevent system being switched on again,

3. Checking zero potential, two-pole, 4. Earthing and short-

circuiting, 5. Securing and covering adjacent live components.

– Do not work alone in the vicinity of hazardous electrical installa-

tions and only under the guidance of a qualied electrician.

– The measuring device must not be used as a substitute for a

two-pole zero potential test.

– The device measures the presence of electrostatic elds of

sufcient strength. If the eld strength is too low voltage may still

be applied although no warning signal is given. The following list

of factors that inuence the eld strength does not claim to be

complete: shielding, cable insulation (type, thickness), measure-

ment distance, insulation between user and earth, special socket

designs, condition of tester and of batteries.

Safety instructions

– The measuring device complies with electromagnetic compatibility

regulations and limit values in accordance with EMC-Directive

2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft,

petrol stations or in the vicinity of people with pacemakers –

may apply. Electronic devices can potentially cause hazards or

interference or be subject to hazards or interference.

Dealing with electromagnetic radiation

Safety instructions

– The measuring device complies with safety and electromagnetic

compatibility regulations and limit values in accordance with

Directive 2014/35/EU (Low Voltage Directive / LVD) and 2014/30/EU

(Electromagnetic Compatibility Directive / EMC).

– Umarex GmbH & Co. KG hereby declares that the ActiveFinder XP

complies with the essential requirements and other provisions

of the European Low Voltage Directive 2014/35/EU (LVD) and

the Electromagnetic Compatibility Directive 2014/30/EU. The EU

Declaration of Conformity can be found in its entirety at the

following address: http://laserliner.com/info?an=AAD

– Local operating restrictions – for example, in hospitals, aircraft,

petrol stations or in the vicinity of people with pacemakers –

may apply. Electronic devices can potentially cause hazards or

interference or be subject to hazards or interference.

Dealing with electromagnetic interference

Overvoltage category IV: Devices such as electricity

meters, overcurrent circuit breakers and ripple-

control units, which are intended for use at or near

the infeed into the electrical installation of buildings,

and specifically from the main distribution to the

supply system.

Symbols

Warning about hazardous electrical voltage:

Unprotected live components inside the device housing

are capable of posing a risk of electric shock.

Protection class II: The test device has reinforced or

double insulation.

Autres manuels pour ActiveFinder XP

Table des matières

Langues :

Autres manuels LaserLiner Niveau laser

LaserLiner

LaserLiner Greenline-Laser 1 Pro Manuel utilisateur

LaserLiner

LaserLiner PowerCross-Laser 5G Manuel utilisateur

LaserLiner

LaserLiner SuperLine-Laser 360 Manuel utilisateur

LaserLiner

LaserLiner LaserCube Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser ACL 2C RX Manuel utilisateur

LaserLiner

LaserLiner SuperCross-Green 3 Manuel utilisateur

LaserLiner

LaserLiner MultiBeam-Laser MBL 3 Manuel utilisateur

LaserLiner

LaserLiner SmartCross-Laser Manuel utilisateur

LaserLiner

LaserLiner SuperPlane-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner DigiLevel Plus 40 Manuel utilisateur

LaserLiner

LaserLiner DigiLevel Pro 40 Manuel utilisateur

LaserLiner

LaserLiner Quadrum DigiPlus Manuel utilisateur

LaserLiner

LaserLiner SuperCross-Laser 2 Manuel utilisateur

LaserLiner

LaserLiner AutoLine-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner PowerPlane-Laser 3G Manuel utilisateur

LaserLiner

LaserLiner AutoLite-Laser Green Manuel utilisateur

LaserLiner

LaserLiner HandyLaser Magnum Manuel utilisateur

LaserLiner

LaserLiner SensoLite 310 Manuel utilisateur

LaserLiner

LaserLiner CombiCross-Laser 5 DLD Manuel utilisateur

LaserLiner

LaserLiner HandyLaser Manuel utilisateur

LaserLiner

LaserLiner SuperCross-Laser 2P Manuel utilisateur

LaserLiner

LaserLiner MasterLevel Box Manuel utilisateur

LaserLiner

LaserLiner SuperSquare-Laser Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 2C PowerBright Manuel utilisateur

Manuels Niveau laser populaires d'autres marques

Nedo

Nedo ET-5 Manuel utilisateur

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Manuel utilisateur

Spectra

Spectra LL300N Manuel utilisateur

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Manuel utilisateur

Nedo

Nedo Crossliner 4 Manuel utilisateur

Lasertec

Lasertec FX360G Manuel utilisateur

Flex

Flex ALC 8 Manuel utilisateur

Black & Decker

Black & Decker LZR5 Manuel utilisateur

Johnson

Johnson 40-6692 Manuel utilisateur

Cocraft

Cocraft HL 20-SG Manuel utilisateur

Zircon

Zircon iLine Manuel utilisateur

HWH

HWH 310 SERIES Manuel utilisateur

Leica

Leica iCON robot 60 Manuel utilisateur

DeWalt

DeWalt DW082 Manuel utilisateur

imex

imex EL20 Manuel utilisateur

Fixturlaser

Fixturlaser NXA D I-0912 Manuel utilisateur

Wacker Neuson

Wacker Neuson PAL450 Manuel utilisateur

Metrica

Metrica 33806 Manuel utilisateur
