Kohler Windward BubbleMassage K-1112-GLF Guide de démarrage rapide
Roughing-In Guide
Bath with Airjets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México (Ej.
K-12345M)
Français, page 3
Español, página 4
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
K-1112-GLF, K-1112-GRF
1076047-1-A ©2007 Kohler Co.

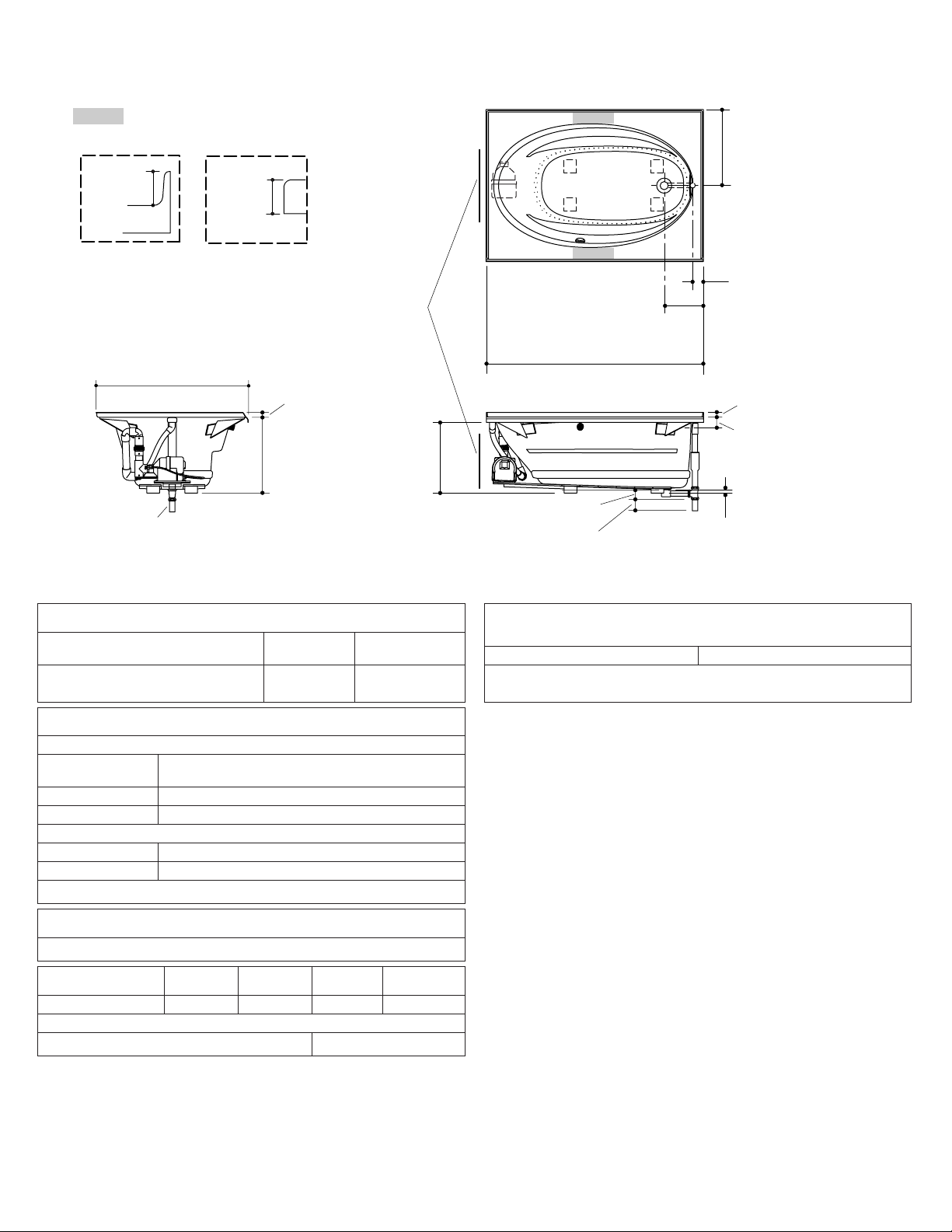

Product Information
Applicable product:
Drop-in, 3-side integral flange,
left drain K-1112-GLF not shown
Drop-in, 3-side integral flange,
right drain K-1112-GRF shown
Fixture*:
Bathing well
Basin area
bottom 43″(109.2 cm) x 24-5/8″(62.5 cm)
Basin area top 53-1/2″(135.9 cm) x 32-1/8″(81.6 cm)
Weight 110 lbs (50 kg)
To overflow
Water depth 15″(38.1 cm)
Capacity 57 gal (215.9 L)
* Approximate measurements for comparison only.
Drop-in cutout dimensions:
58-1/2″(148.6 cm) x 40-1/2″(102.9 cm)
Blower motor: Heater V Hz A
1 hp 300 W 120 60 5
Minimum access panel pump/control:
20″(50.8 cm) W x 15″(38.1 cm) H required
Required Electrical Service
Dedicated circuit required, protected with a Class A
Ground-Fault Circuit-Interrupter (GFCI):
Pump/control 120 V, 5 A, 60 Hz
Blower motor is supplied with a 24″(61 cm) grounding-type
plug-in cord.
Notes
Install this product according to the installation guide.
Floor support under this product must provide for a minimum of
35 lbs/square foot (171 kg/square meter) loading.
If installing a rim-mount faucet, make sure there is no interference
with the drain overflow and circulating system before drilling any
holes. Consult local and national codes for minimum air gap
requirements if installing a spout on the faucet deck.
The hot water supply should be 70% of the capacity of the bath or
greater. Installations will vary.
This fixture conforms to ANSI Standard Z124.1.2. All dimensions
are nominal.
19-1/2"
(49.5 cm)
1-1/2"
(3.8 cm)
Drop-In Rim
Detail
1-1/4"
(3.2 cm)
Tile Flange
Detail
2-7/8" (7.3 cm)
3" (7.6 cm)
Recommended faucet area
No change in measurements if connected with
drain illustrated. (K-11677 or K-11677M)
3-1/2"
(8.9 cm)
1-1/4"
(3.2 cm)
1-1/2" OD
42" (106.7 cm)
21"
(53.3 cm)
3-1/8"
(7.9 cm)
10-13/16"
(27.5 cm)
60" (152.4 cm)
21"
(53.3 cm)
1" (2.5 cm) from
the Floor to the
Bottom of the Drain
1-1/4"
(3.2 cm)
Blower/Control Access
20" (50.8 cm) W x
15" (38.1 cm) H Min
1076047-1-A 2 Kohler Co.

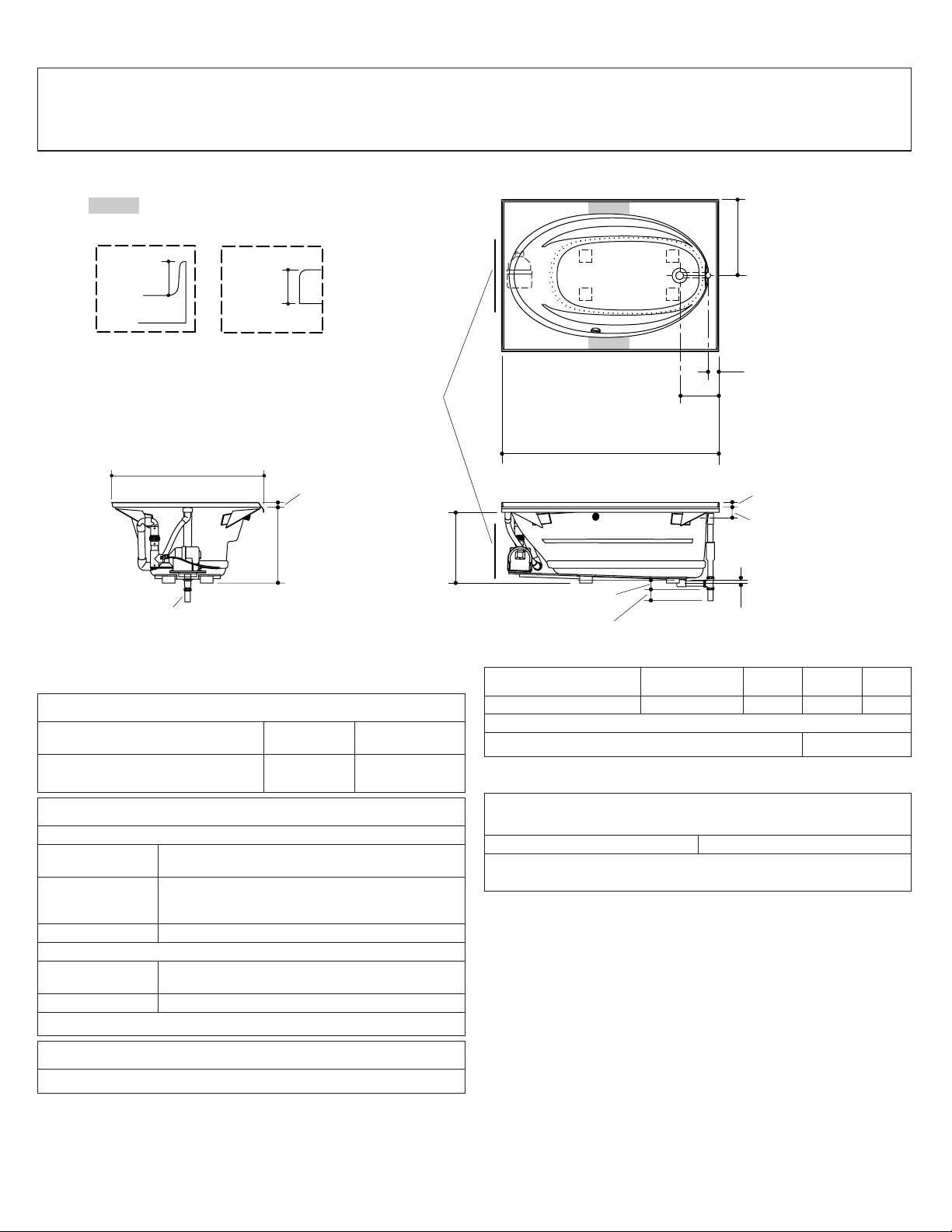

Guide de raccordement
Baignoire à jets d’air
Information sur le produit
Produit applicable:
Encastrée, bride intégrale de 3
côtés, drain gauche K-1112-GLF non illustré
Encastrée, bride intégrale de 3
côtés, drain droit K-1112-GRF illustré
Appareil sanitaire*:
Bassin de la baignoire
Base du bassin
de baignoire 43″(109,2 cm) x 24-5/8″(62,5 cm)
Dessus du
bassin de
baignoire
53-1/2″(135,9 cm) x 32-1/8″(81,6 cm)
Poids 110 lbs (50 kg)
Au trop plein
Profondeur
d’eau 15″(38,1 cm)
Capacité 57 gal (215,9 L)
* Mesures approximatives pour comparaison uniquement.
Dimensions de découpe d’encastrement:
58-1/2″(148,6 cm) x 40-1/2″(102,9 cm)
Moteur-souffleur: Chauffe-eau V Hz A
1 CV 300 W 120 60 5
Panneau d’accés minimal à la pompe/contrôle:
20″(50,8 cm) L x 15″(38,1 cm) H requis
Branchement électrique requis
Circuit dédié requis, protégé par un Disjoncteur Différentiel de
Classe A (GFCI):
Pompe/contrôle 120 V, 5 A, 60 Hz
Le moteur-souffleur comprend un câble électrique de masse de
24″(61 cm).
Remarques
Installer ce produit selon le guide d’installation.
Le support du sol sous ce produit doit pouvoir soutenir une charge
minimale de 35 lbs./pied carré (171 Kg/m2).
Si un robinet sur rebord est installé, s’assurer qu’il n’y ait pas
d’interférence avec le trop plein du drain et le système de
circulation avant de percer tout orifice. Consulter les codes
nationaux et locaux pour les exigences d’espace d’air minimum
lors de l’installation d’un bec sur le comptoir du robinet.
L’alimentation d’eau chaude doit être d’une capacité de 70% ou
plus de la baignoire. Les installations varieront.
Ce meuble est conforme au standard ANSI Z124.1.2. Toutes les
dimensions sont nominales.
19-1/2"
(49,5 cm)
1-1/2"
(3,8 cm)
Détail de
l'encastrement
de rebord
1-1/4"
(3,2 cm)
Détail de bride
de carrelage
2-7/8" (7,3 cm)
3" (7,6 cm)
Emplacement recommandé du robinet
Aucun changement des mesures n'est nécessaire si
connecté au drain illustré. (K-11677 ou K-11677M)
3-1/2"
(8,9 cm)
1-1/4"
(3,2 cm)
Ø Ext. 1-1/2"
42" (106,7 cm)
21"
(53,3 cm)
3-1/8"
(7,9 cm)
10-13/16"
(27,5 cm)
60" (152,4 cm)
21"
(53,3 cm)
1" (2,5 cm) du sol à
la base du drain
1-1/4"
(3,2 cm)
Accès contrôle/souffleur
20" (50,8 cm) l x
15" (38,1 cm) H Min
Kohler Co. 3 1076047-1-A

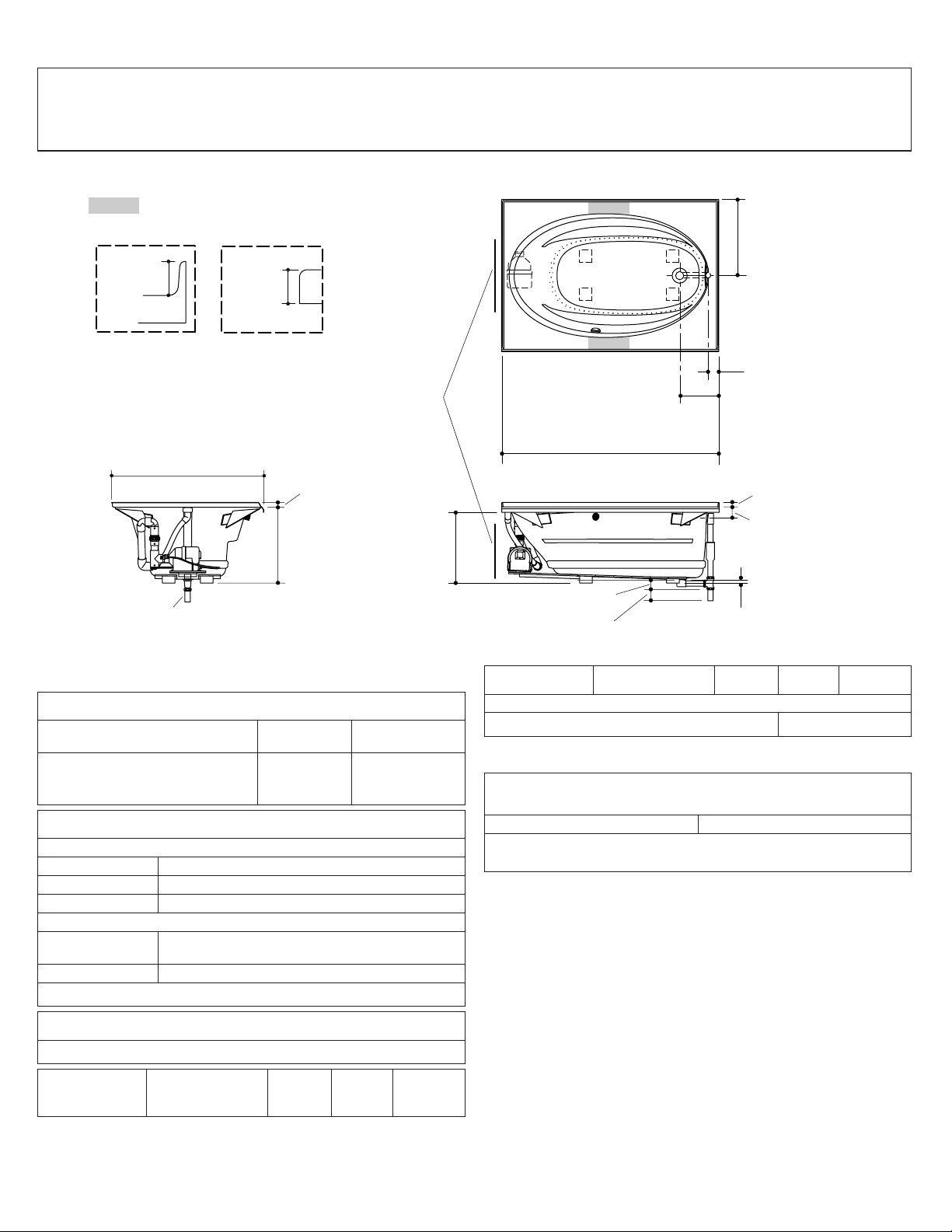

Diagrama de instalación
Bañera con jets de aire
Información sobre el producto
Producto correspondiente:
Reborde de sobreponer integral
por 3 lados, desagüe a la izq. K-1112-GLF no ilustrada
Reborde de sobreponer integral
por 3 lados, desagüe a la
derecha
K-1112-GRF ilustrada
Producto*:
Área de la bañera
Área del fondo 43″(109,2 cm) x 24-5/8″(62,5 cm)
Área de arriba 53-1/2″(135,9 cm) x 32-1/8″(81,6 cm)
Peso 110 lbs (50 kg)
Al rebosadero
Profundidad
del agua 15″(38,1 cm)
Capacidad 57 gal (215,9 L)
* Dimensiones aproximadas sólo para fines de comparación.
Dimensiones de la abertura de sobreponer:
58-1/2″(148,6 cm) x 40-1/2″(102,9 cm)
Motor
soplador: Calentador V Hz A
1 hp 300 W 120 60 5
Panel de acceso mínimo para la bomba/control:
20″(50,8 cm) ancho x 15″(38,1 cm) alto requerido
Requisitos eléctricos
Requiere un circuito dedicado, protegido con un interruptor de
circuito con pérdida a tierra (GFCI) de Clase A:
Bomba/control 120 V, 5 A, 60 Hz
El motor soplador incluye un cable de 24″(61 cm) con enchufe
de conexión a tierra.
Notas
Instale este producto conforme a la guía de instalación.
El soporte del piso debajo de este producto debe poder soportar
una carga mínima de 35 lbs/pie cuadrado (171 kg/metro
cuadrado).
En caso de instalar la grifería en el borde, asegúrese de que no
interfiera con el rebosadero de desagüe y el sistema de circulación
antes de taladrar los orificios. Consulte los códigos locales y
nacionales para obtener los requisitos mínimos de separación al
instalar un surtidor en la superficie plana para la grifería.
El suministro de agua caliente debe llegar al 70% de la capacidad
de la bañera o más. Varía según la instalación.
Este producto cumple con la norma Z124.1.2 de ANSI. Todas las
dimensiones son nominales.
19-1/2"
(49.5 cm)
1-1/2"
(3.8 cm)
Drop-In Rim
Detail
1-1/4"
(3.2 cm)
Tile Flange
Detail
2-7/8" (7.3 cm)
3" (7.6 cm)
Recommended faucet area
No change in measurements if connected with
drain illustrated. (K-11677 or K-11677M)
3-1/2"
(8.9 cm)
1-1/4"
(3.2 cm)
1-1/2" OD
42" (106.7 cm)
21"
(53.3 cm)
3-1/8"
(7.9 cm)
10-13/16"
(27.5 cm)
60" (152.4 cm)
21"
(53.3 cm)
1" (2.5 cm) from
the Floor to the
Bottom of the Drain
1-1/4"
(3.2 cm)
Blower/Control Access
20" (50.8 cm) W x
15" (38.1 cm) H Min
Kohler Co. 4 1076047-1-A
