Kohler K-1418-GCR Manuel utilisateur

Roughing-In Guide

Bath with Airjets

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

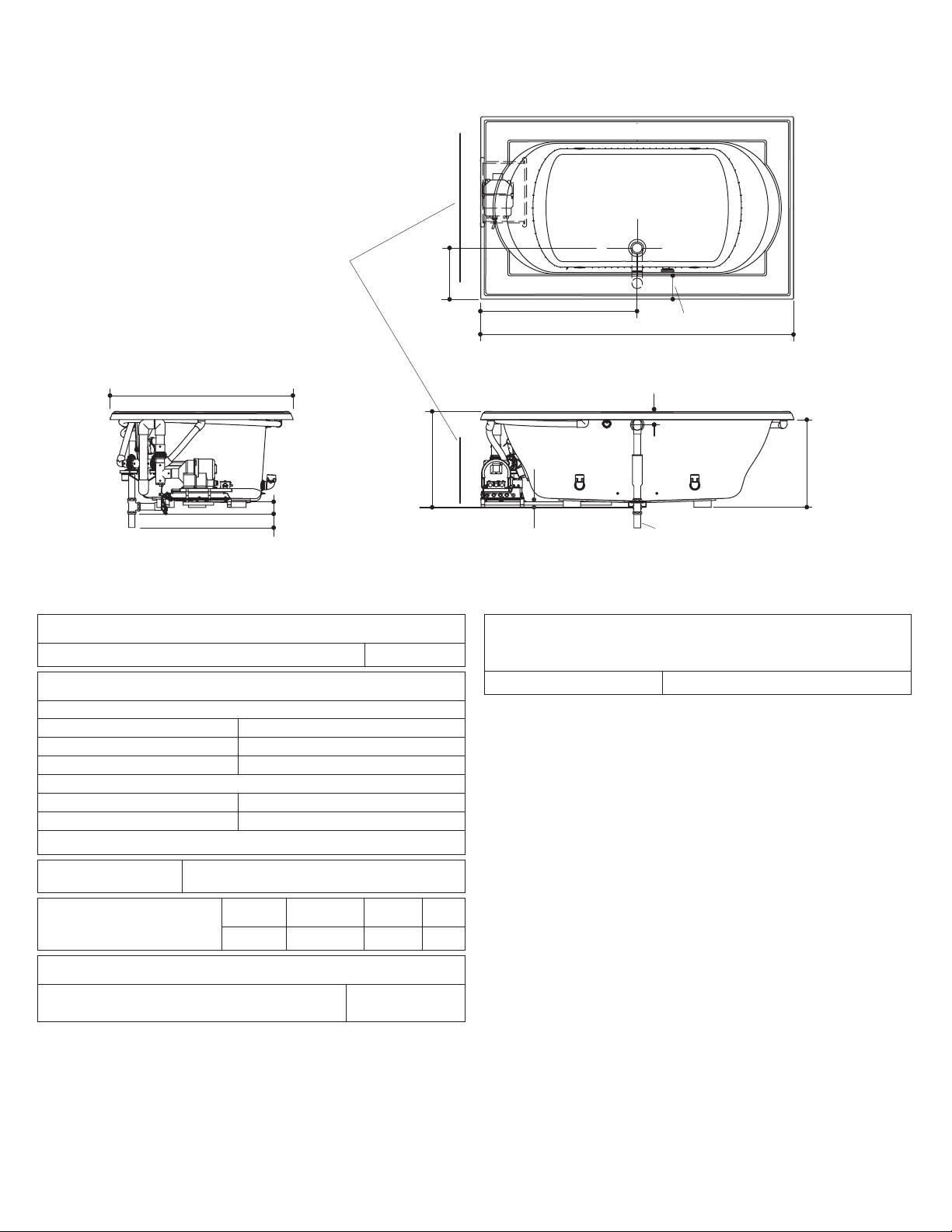

K-1418-GCR

Product Information

Applicable product:

Drop-in bath with airjets and chromatherapy K-1418-GCR

Fixture*:

Bathing well:

Basin area, bottom 48″(121.9 cm) x 27″(68.6 cm)

Basin area, top 60″(152.4 cm) x 30″(76.2 cm)

Weight 150 lbs (68 kg)

To overﬂow:

Water depth 16″(40.6 cm)

Capacity 94 gal (355.8 L)

* Approximate measurements for comparison only.

Drop-in cut-out 70-1/2″(179.1 cm) x 40-1/2″(102.9 cm)

Blower motor/control: Heater V Hz A

300 W 220-240 V 50/60 3

Recommended accessories:

Adjustable pop-up drain – above or

through-the-ﬂoor installation K-7161-AF

Required Electrical Service

Dedicated circuit required, protected with Class A

Ground-Fault Circuit-Interrupter (GFCI) or Residual Current

Device (RCD):

Blower motor/control: 220-240 V, 15 A, 50/60 Hz

Notes

Install this product according to the installation guide.

Floor support under bath must provide for a minimum of 46 lbs

(223 kg) loading.

Hot water supply should be 70% of capacity or greater.

Installations will vary.

This bath is designed for drop-in installation only. It is not suited

for use in a three-wall alcove with an overhead shower.

A blower motor/control access panel is required.

Fixture dimensions are nominal and conform to tolerances in ANSI

Standard Z124.1.2.

42" (106.7 cm)

72" (182.9 cm)

3" (7.6 cm)

1-1/2" OD

Blower Motor/Control Access

34" (86.4 cm) W x

15" (38.1 cm) H

20-1/8"

(51.1 cm)

22"

(55.9 cm)

5-1/4" (13.3 cm)

36" (91.4 cm)

11-3/4"

(29.8 cm)

No change in measurements with drain

shown. (K-7161-AF or K-7161M-AF) K-1418-GCR

1-1/16" (2.7 cm)

2-7/8" (7.3 cm)

3" (7.6 cm)

1035473-1-F 2 Kohler Co.

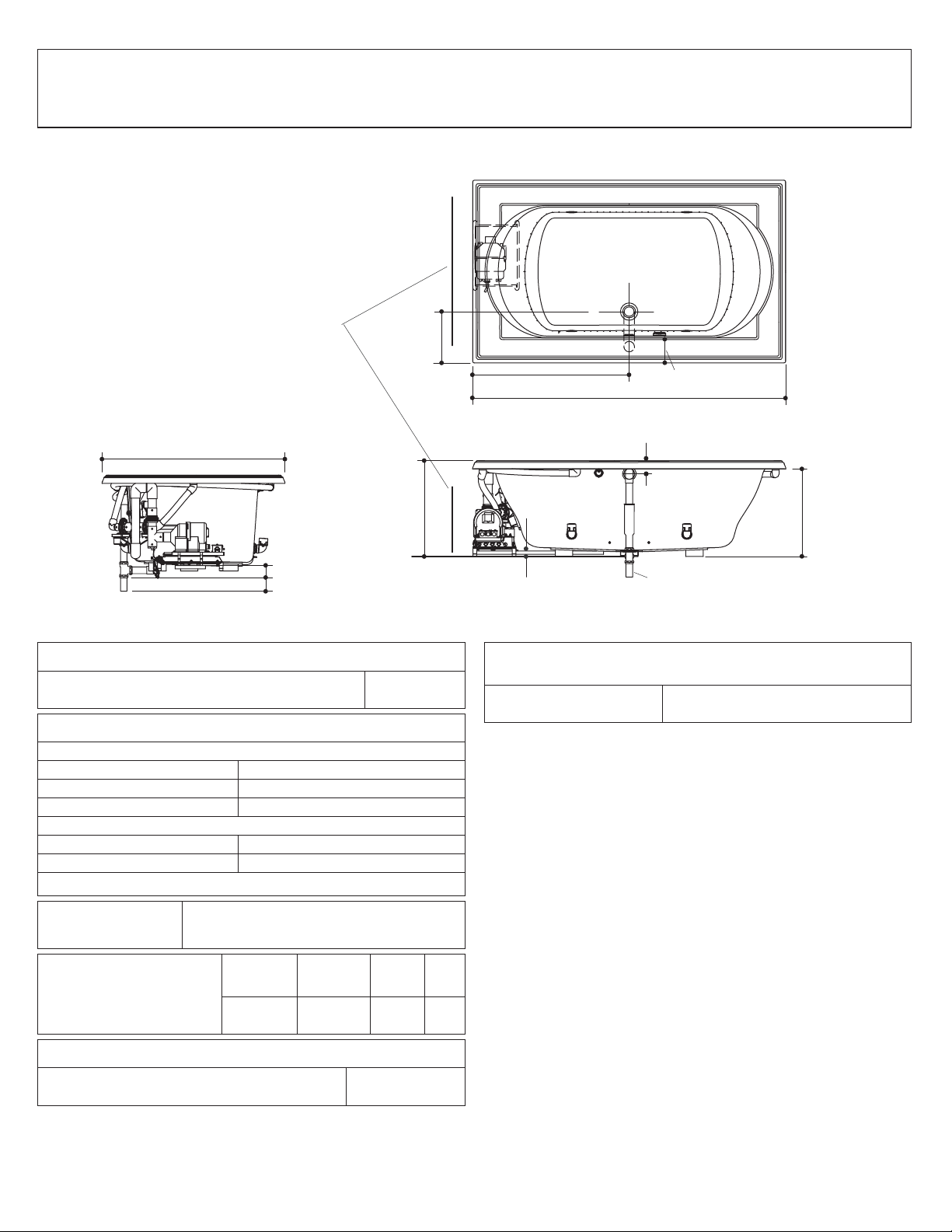

Guide de raccordement

Baignoire à jets d’air

Information sur le produit

Produit applicable:

Baignoire à jets d’air encastrée et

chromathérapie K-1418-GCR

Appareil sanitaire*:

Bassin de baignoire:

Espace du bassin, base 48″(121,9 cm) x 27″(68,6 cm)

Espace du bassin, dessus 60″(152,4 cm) x 30″(76,2 cm)

Poids 150 lbs (68 kg)

Au trop-plein:

Profondeur d’eau 16″(40,6 cm)

Capacité 94 gal (355,8 L)

* Mesures approximatives pour comparaison uniquement.

Découpe de

l’encastrement 70-1/2″(179,1 cm) x 40-1/2″(102,9 cm)

Moteur-

souffleur/contrôle: Chauffe-

eau VHzA

300 W 220-240

V50/60 3

Accessoires recommandés:

Drain escamotable et ajustable - installation

au-dessus ou dans le sol K-7161-AF

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI) ou un appareil de courant résiduel (RCD):

Moteur-

souffleur/contrôle: 220-240 V. 15 A. 50/60 Hz

Remarques

Installer ce produit selon le guide d’installation.

Le support du plancher sous la baignoire à hydromassage doit

pouvoir soutenir une charge minimale de 46 lbs (223 kg).

L’alimentation d’eau chaude doit être d’une capacité de 70% ou

plus. Les installations varieront.

Cette baignoire a été uniquement conçue pour être encastrée. Cet

appareil n’est pas fait pour une alcôve à trois murs avec une

pomme de douche au plafond.

Un panneau d’accès au moteur-souffleur/contrôle est requis.

Les dimensions du meubles sont nominales et conformes aux

tolérances de la norme ANSI Standard Z124.1.2.

42" (106,7 cm)

72" (182,9 cm)

3" (7,6 cm)

Accès au moteur souffleur/

contrôle

20-1/8"

(51,1 cm)

22"

(55,9 cm)

5-1/4" (13,3 cm)

36" (91,4 cm)

11-3/4"

(29,8 cm)

Ø 1-1/2" Ext.

Aucune modification des mesures n'est

nécessaire avec le drain illustré.

(K-7161-AF ou K-7161M-AF)

34" (86,4 cm) L x

15" (38,1 cm) H Min.

1-1/16" (2,7 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

Kohler Co. 3 1035473-1-F

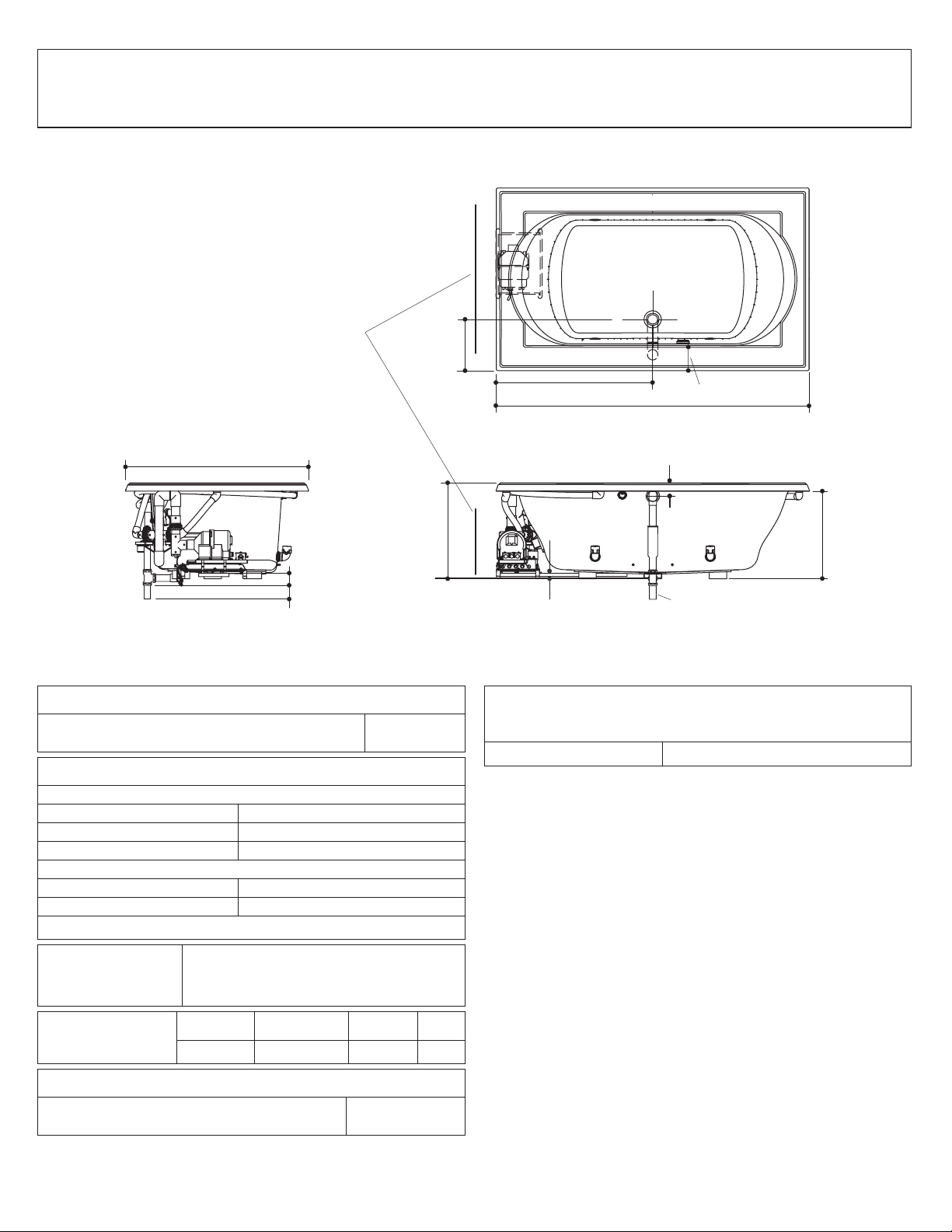

Diagrama de instalación

Bañera con jets de aire

Información sobre el producto

Producto correspondiente:

Bañera de sobreponer con jets de aire y

cromoterapia K-1418-GCR

Producto*:

Área de la bañera:

Área del fondo 48″(121,9 cm) x 27″(68,6 cm)

Área superior 60″(152,4 cm) x 30″(76,2 cm)

Pesa 150 lbs (68 kg)

Al rebosadero:

Profundidad del agua 16″(40,6 cm)

Capacidad 94 gal (355,8 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Abertura para

instalación de

sobreponer

70-1/2″(179,1 cm) x 40-1/2″(102,9 cm)

Motor soplador/

control: Calentador V Hz A

300 W 220-240 V 50/60 3

Accesorios recomendados:

Desagüe automático ajustable - instalación a

través o arriba del nivel del piso K-7161-AF

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A o dispositivo

de corriente residual (RCD):

Motor soplador/control: 220-240 V, 15 A, 50/60 Hz

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera debe poder soportar una

carga mínima de 46 lbs (223 kg).

El suministro de agua caliente debe llegar al 70% de la capacidad o

más. Varía según la instalación.

Esta bañera está diseñada para la instalación de sobreponer

solamente. No está diseñada para instalarse encajonada entre tres

paredes con ducha superior.

Es necesario instalar un panel de acceso al motor soplador/control.

Las dimensiones del producto son nominales y cumplen con las

tolerancias de la norma Z124.1.2 de ANSI.

1-1/16" (2,7 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

42" (106,7 cm)

72" (182,9 cm)

3" (7,6 cm)

1-1/2" D.E.

Acceso al motor soplador/control

22"

(55,9 cm)

5-1/4" (13,3 cm)

36" (91,4 cm)

11-3/4"

(29,8 cm)

34" (86,4 cm) de ancho x

15" (38,1 cm) de alto

No es necesario cambiar las medidas con el

desagüe ilustrado. (K-7161-AF o K-7161M-AF) K-1418-GCR

20-1/8"

(51,1 cm)

Kohler Co. 4 1035473-1-F
