Kohler K-1131-HE Guide de démarrage rapide

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

K-1131-HE

Product Information

Applicable product:

Drop-in rim style, custom pump, with heater K-1131-HE

Fixture*:

Bathing well:

Basin area, bottom 53″(134.6 cm) x 26″(66 cm)

Basin area, top 65″(165.1 cm) x 34″(86.4 cm)

Weight 75 lbs (34 kg)

To overﬂow:

Water depth 15″(38.1 cm)

Capacity 78 gal (295.3 L)

* Approximate measurements for comparison only.

Drop-in cutout dimensions:

70-1/2″(179.1 cm) x 40-1/2″(102.9 cm)

Pump: V Hz A

Pump: 1-speed 120 60 7.5

Heater: 1 kW 120 60 12.5

Minimum access panel

pump/control (required): 20″(50.8 cm) W x

15″(38.1 cm) H

Required Electrical Service (2 required)

Two dedicated circuits required, each protected with Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Heater 120 V, 15 A, 60 Hz

Locate the outlets behind the whirlpool and within 24″(61 cm)

of the pump and heater.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

36 lbs/square foot (176 kg/square meter) loading.

The apron must be installed before the ﬁnished ﬂoor and wall

materials are installed.

Pump must be relocated to custom position at the time of

installation. Provide adequate clearance.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

No change in measurements if connected with drain

illustrated. (K-11677 or K-11677M)

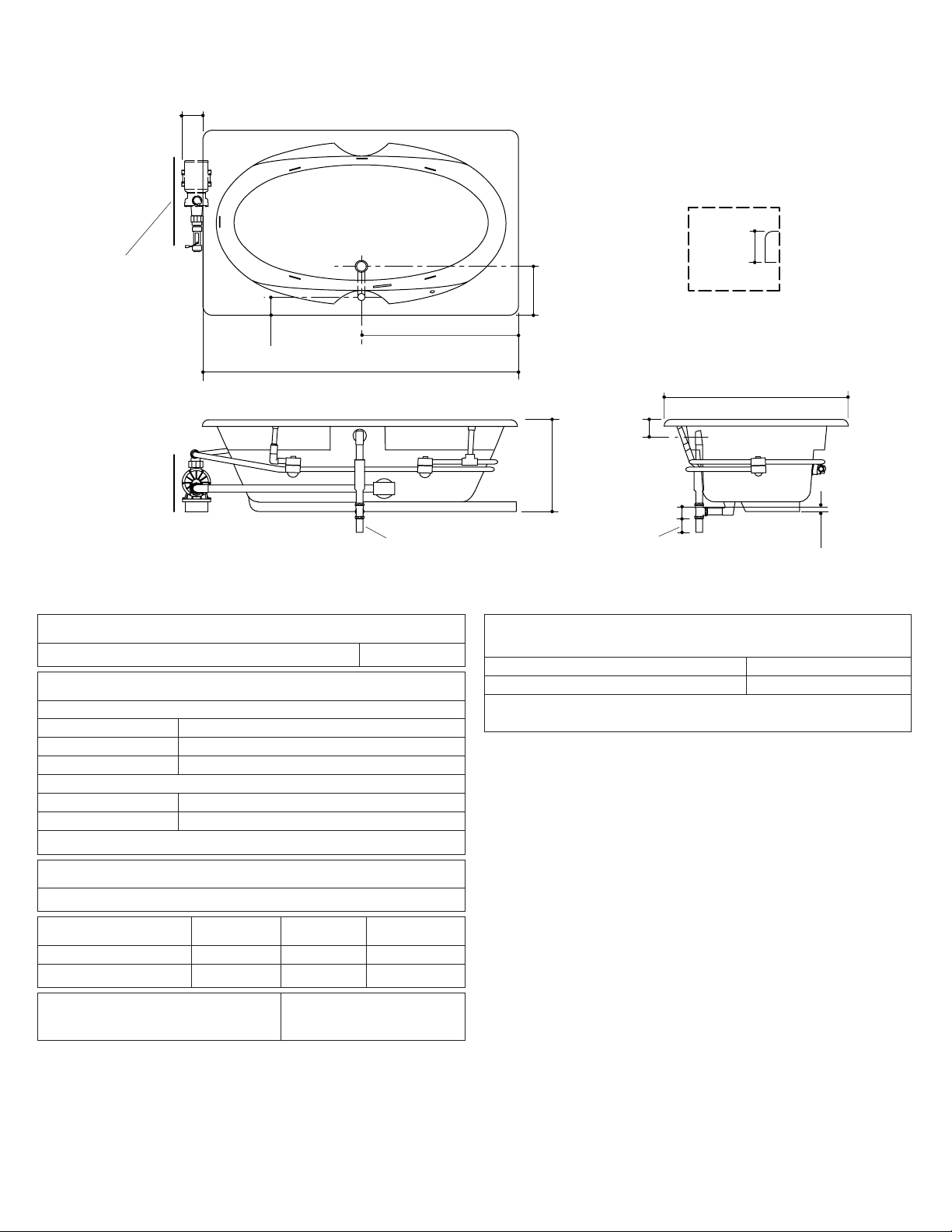

1-1/2"

(3.8 cm)

Drop-in Rim

Detail

14"

(35.6 cm)

42" (106.7 cm)

2-1/2"

(6.4 cm)

20-1/8"

(51.1 cm)

2-7/8" (7.3 cm)

3" (7.6 cm)

1/4"

(6 mm)

1-1/2" OD

72" (182.9 cm)

36" (91.4 cm)

4-1/2"

(11.4 cm)

5-1/2" (14 cm) Max

Pump/Control

Access

20" (50.8 cm) W

x 15" (38.1 cm) H

1013042-1-B 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produit applicable :

Style rebord pour installation encastrée, pompe

personnalisée, avec chauffe-eau K-1131-HE

Appareil sanitaire* :

Bassin de baignoire :

Espace du bassin,

base 53″(134,6 cm) x 26″(66 cm)

Espace du bassin,

dessus 65″(165,1 cm) x 34″(86,4 cm)

Poids 75 lbs (34 kg)

Au trop-plein :

Profondeur d’eau 15″(38,1 cm)

Capacité 78 gal (295,3 L)

* Mesures approximatives pour comparaison uniquement.

Dimensions de découpe d’encastrement :

70-1/2″(179,1 cm) x 40-1/2″(102,9 cm)

Pompe : V Hz A

Pompe : 1 vitesse 120 60 7,5

Chauffe-eau:1kW 120 60 12,5

Panneau d’accès minimal à la

pompe/commande (obligatoire) : 20″(50,8 cm) L x

15″(38,1 cm) H

Service électrique requis (2 requis)

Deux circuits électriques dédiés requis, chacun protégé par un

disjoncteur différentiel de classe A (GFCI) :

Pompe/commande 120 V, 15 A, 60 Hz

Chauffe-eau 120 V, 15 A, 60 Hz

Localiser les prises derrière la baignoire à hydromassage et

dans une distance de 24″(61 cm) de la pompe et du

chauffe-eau.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 36 lbs/pied carré (176 kg/mètre carré).

Le bandeau doit être installé avant d’installer le sol ﬁni et les

matériaux du mur.

La pompe doit être relocalisée à l’emplacement personnalisé au

moment de l’installation. Prévoir un dégagement adéquat.

Ce meuble est conforme aux normes ANSI Z124.1.2. Toutes les

dimensions sont nominales.

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-11677 ou K-11677M)

1-1/2"

(3,8 cm)

Détail du rebord de

l'encastrement

14"

(35,6 cm)

42" (106,7 cm)

2-1/2"

(6,4 cm)

20-1/8"

(51,1 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

1/4"

(6 mm)

Ø Ext. 1-1/2"

72" (182,9 cm)

36" (91,4 cm)

4-1/2"

(11,4 cm)

5-1/2" (14 cm) Max

Accès à la

pompe/contrôle

20" (50,8 cm) L

x 15" (38,1 cm) H

Kohler Co. 3 1013042-1-B

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Producto correspondiente:

Estilo con borde de sobreponer, bomba a la

medida, con calentador K-1131-HE

Producto*:

Área de la bañera:

Área del fondo 53″(134,6 cm) x 26″(66 cm)

Área superior 65″(165,1 cm) x 34″(86,4 cm)

Peso 75 lbs (34 kg)

Al rebosadero:

Profundidad del

agua 15″(38,1 cm)

Capacidad 78 gal (295,3 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Dimensiones de la abertura de sobreponer:

70-1/2″(179,1 cm) x 40-1/2″(102,9 cm)

Bomba: V Hz A

Bomba: 1-velocidad 120 60 7,5

Calentador: 1 kW 120 60 12,5

Panel de acceso mínimo para la

bomba/control (se requiere): 20″(50,8 cm) de ancho x

15″(38,1 cm) de alto

Requisitos eléctricos (requiere 2

circuitos)

Requiere dos circuitos dedicados, protegidos con interruptores

de circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Calentador 120 V, 15 A, 60 Hz

Coloque los tomacorrientes detrás de la bañera de hidromasaje

y a menos de 24″(61 cm) de la bomba y del calentador.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 36 lbs/pie cuadrado (176 kg/metro

cuadrado).

El faldón debe instalarse antes que los materiales de acabado del

piso y la pared.

Durante la instalación, es necesario cambiar el lugar de instalación

de la bomba a la posición a la medida. Deje el espacio libre

adecuado.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 o K-11677M)

1-1/2"

(3,8 cm)

Detalle del borde

de sobreponer

14"

(35,6 cm)

42" (106,7 cm)

2-1/2"

(6,4 cm)

20-1/8"

(51,1 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

1/4"

(6 mm)

1-1/2" D.E.

72" (182,9 cm)

36" (91,4 cm)

4-1/2"

(11,4 cm)

5-1/2" (14 cm) Máx

Acceso a la

bomba/control

20" (50,8 cm)

de ancho x 15"

(38,1 cm) de alto

Kohler Co. 4 1013042-1-B
