Kohler K-1224P Guide de démarrage rapide

Roughing-In Guide

Bath Whirlpool

Canada

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-1224P, K-1224P-L, K-1224P-R

Product Information

Applicable product:

Drop-in rim style K-1224P

Integral ﬂange, left drain K-1224P-L

Integral ﬂange, right drain K-1224P-R

Fixture*:

Bathing well:

Basin area, bottom 48″(121.9 cm) x 24″(61 cm)

Basin area, top 59″(149.9 cm) x 30″(76.2 cm)

Weight 110 lbs (49.9 kg)

To overﬂow:

Water depth 14″(35.6 cm)

Capacity 67 gal (253.6 L)

* Approximate measurements for comparison only.

Drop-in cutout dimensions:

64″(162.6 cm) x 34″(86.4 cm)

VHzA

Pump: 1-speed 120 60 7.5

Minimum access panel

pump/control (required): 20″(50.8 cm) W x

15″(38.1 cm) H

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

42 lbs/square foot (206 kg/square meter) loading.

The apron must be installed before the ﬁnished ﬂoor and wall

materials are installed.

If installing a rim-mount faucet, make sure there is no interference

with the drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

This ﬁxture conforms to CSA B45 and ANSI Standard Z124.1.2. All

dimensions are nominal.

No change in measurements if connected with drain

illustrated. (K-7161-AF or K-7161M-AF)

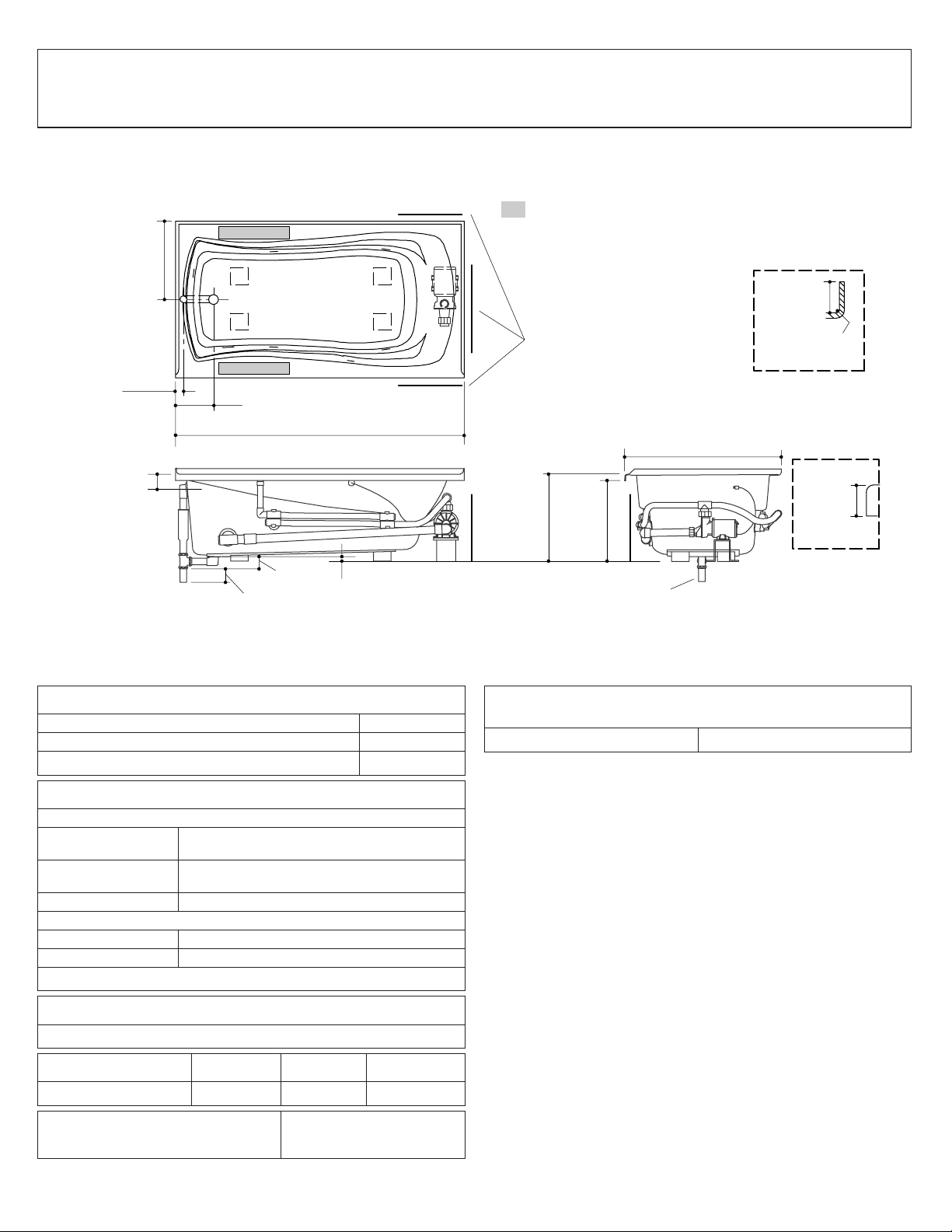

Recommended Faucet Area

Pump/Control Access

(If Apron Is Not Used)

20" (50.8 cm) W x

15" (38.1 cm) H

18-1/2"

(47 cm)

20"

(50.8 cm)

8-11/16" (22.1 cm)

1-11/16"

(4.3 cm)

(7.6 cm)

2-7/8"

(7.3 cm)

1" (2.5 cm)

35-7/8" (91.1 cm)

3-1/2"

(8.9 cm)

18"

(45.7 cm)

66" (167.6 cm)

1-1/2" OD

1-1/4"

(3.2 cm)

1/2" (1.3 cm)

R. Max

Integral

Flange Detail

1-1/2"

(3.8 cm)

Drop-in Rim

Detail

K-1224-*

1014719-1-B 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage Canada

Information sur le produit

Produit applicable :

Style rebord encastré K-1224P

Bride intégrée, drain gauche K-1224P-L

Bride intégrée, drain droit K-1224P-R

Appareil sanitaire* :

Bassin de baignoire :

Espace du bassin,

base 48″(121,9 cm) x 24″(61 cm)

Espace du bassin,

dessus 59″(149,9 cm) x 30″(76,2 cm)

Poids 110 lbs (49,9 kg)

Au trop-plein :

Profondeur d’eau 14″(35,6 cm)

Capacité 67 gal (253,6 L)

* Mesures approximatives pour comparaison uniquement.

Dimensions de découpe d’encastrement :

64″(162,6 cm) x 34″(86,4 cm)

VHzA

Pompe : 1 vitesse 120 60 7,5

Panneau d’accès minimal à la

pompe/commande (obligatoire) : 20″(50,8 cm) W x

15″(38,1 cm) H

Branchement électrique requis

Circuit dédié requis, protégé par un disjoncteur différentiel de

classe A (GFCI) :

Pompe/commande 120 V., 15 A., 60 Hz

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 42 lbs/pied carré (206 Kg/m2).

Le bandeau doit être installé avant d’installer le sol ﬁni et les

matériaux du mur.

Lors de l’installation d’un robinet sur le rebord, s’assurer qu’il n’y

ait pas d’interférence avec le trop plein du drain et le système de

circulation avant de percer des oriﬁces. Consulter les codes

nationaux et locaux pour les exigences d’espace d’air minimum

lors de l’installation d’un bec sur le comptoir du robinet.

Ce meuble est conforme aux normes CSA B45 et ANSI Z124.1.2.

Toutes les dimensions sont nominales.

Aucun changement de mesures si connecté au

drain requis illustré. (K-7161-AF or K-7161M-AF)

Emplacement recommandé du robinet.

Accès Pompe/contrôle

(si le bandeau n'est pas utilisé)

20" (50,8 cm) W x

15" (38,1 cm) H

18-1/2"

(47 cm)

20"

(50,8 cm)

8-11/16" (22,1 cm)

1-11/16"

(4,3 cm)

(7,6 cm)

2-7/8"

(7,3 cm)

1" (2,5 cm)

35-7/8" (91,1 cm)

3-1/2"

(8,9 cm)

18"

(45,7 cm)

66" (167,6 cm)

Ø Ext. 1-1/2"

1-1/4"

(3,2 cm)

1/2" (1,3 cm)

R. Max

1-1/2"

(3,8 cm)

K-1224-*

Détail de

l'encastrement

Détail de la

bride intégrée

Kohler Co. 3 1014719-1-B

Diagrama de instalación

Bañera de hidromasaje Canadá

Información sobre el producto

Producto correspondiente:

Estilo con borde de sobreponer K-1224P

Reborde integral, desagüe a la izquierda K-1224P-L

Reborde integral, desagüe a la derecha K-1224P-R

Producto*:

Área de la bañera:

Área del fondo 48″(121,9 cm) x 24″(61 cm)

Área superior 59″(149,9 cm) x 30″(76,2 cm)

Peso 110 lbs (49,9 kg)

Al rebosadero:

Profundidad del

agua 14″(35,6 cm)

Capacidad 67 gal (253,6 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Dimensiones de la abertura de sobreponer:

64″(162,6 cm) x 34″(86,4 cm)

VHzA

Bomba: 1-velocidad 120 60 7,5

Panel de acceso mínimo para la

bomba/control (se requiere): 20″(50,8 cm) de ancho x

15″(38,1 cm) de alto

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 42 lbs/pie cuadrado (206 kg/metro

cuadrado).

El faldón debe instalarse antes que los materiales de acabado del

piso y la pared.

En caso de instalar la grifería en el borde, asegúrese de que no

interﬁera con el rebosadero de desagüe y el sistema de circulación

antes de taladrar los oriﬁcios. Consulte los códigos locales y

nacionales para obtener los requisitos mínimos de separación al

instalar un surtidor en la superﬁcie plana para la grifería.

Este producto cumple con la norma CSA B45 y Z124.1.2 de ANSI.

Todas las dimensiones son nominales.

No es necesario cambiar las medidas si se conecta

con el desagüe requerido ilustrado. (K-7161-AF or

K-7161M-AF)

Área recomendada para la grifería.

Acceso a la bomba/control

(si no se emplea el faldón)

20" (50,8 cm) W x

15" (38,1 cm) H

18-1/2"

(47 cm)

20"

(50,8 cm)

8-11/16" (22,1 cm)

1-11/16"

(4,3 cm)

(7,6 cm)

2-7/8"

(7,3 cm)

1" (2,5 cm)

35-7/8" (91,1 cm)

3-1/2"

(8,9 cm)

18"

(45,7 cm)

66" (167,6 cm)

1-1/2" D.E.

1-1/4"

(3,2 cm)

1/2" (1,3 cm)

R. Max

1-1/2"

(3,8 cm)

K-1224-*

Detalle del

reborde integral

Detalle del borde

sobrepuesto

Kohler Co. 4 1014719-1-B
